MADRIXで簡易的にDMX出力する方法。

ご機嫌いかがですか?カルーセル彦です。

これまでの当ブログでは、MADRIXのArtNetノードの設定やDMX制御の方法を扱ってきました。
今回は、MADRIXでDMX出力する方法を紹介します(この機能、知っていると意外と便利な機能です)。

MADRIXには、DMXを出力するための特別な機能「DMX Fader Tool」があります。

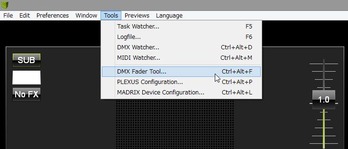

メニューバー[Tools]→[DMX Fader Tool]
をクリックしてください。

1

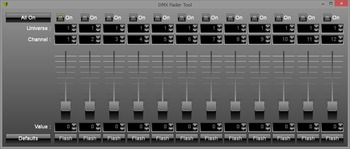

「DMX Fader Tool」ウインドウが起動します。

2

一番上の「All On」あるいは各フェーダーの「On」をクリックするとフェーダー機能がアクティブになります。

3

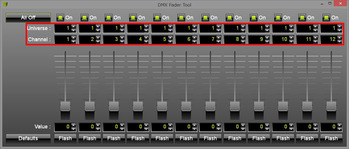

Universe、Channelを指定します。
最大12個の個別のユニバース、チャンネルを選択できます。

4

フェーダーをマウスクリックで操作できます。
また、Valueに直接数値を入力することもできます。

5

Flashボタンを押すと、最大値で出力します。
Defaultボタンを押すと、12個すべてのチャンネルが「0」になります。

6

このDMX Fader Toolは、シンプルな(わずか)12chのコントローラですが、例えばLED機器によっては、ある特定のDMXチャンネルをスイッチやグランドディマーのように使用するものがあります。
・DMX 1chを50%以上にすることで「2/3/4chがRGB制御」に切り替わる
というケースの場合、このDMX Fader Toolを使うことで、外部DMXコントローラを使わなくともMADRIXだけで設定とエフェクトパターンを同時に出力することができます。
