MADRIXから複数ユニバースを出力する際に気を付けること。

ご機嫌いかがですか?カルーセル彦です。

1/10のブログで、MADRIXを使用するコンピュータを変更したことで起きる、ArtNetの設定(Direct IPモードとBroadcastモード)についてお伝えしました。
ArtNetの出力について、うまくいかない時はまず確認してみると良いでしょう。

1/10「MADRIXのコンピュータを変更した場合に起こるArtNet出力の設定。」
http://blog.livedoor.jp/cpiblog00465/archives/52511843.html

今回は、ArtNet出力はOKなのに・・・複数ユニバースの出力ができない・・・というような、あともう一歩!という場合について言及します。

とある現場で、1から4ユニバースは出力できているのに5ユニバース以降が出力されないそうです。
ArtNetノードにEtherMXを2台使って、出力している現場でした。
4ユニバースまでは順調に出力しているので、ArtNet出力の設定自体は問題ありません。

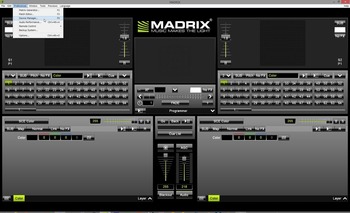

まずはMADRIXを起動し、メニューバー[Preferences]→DeviceManagerを起動します。

1

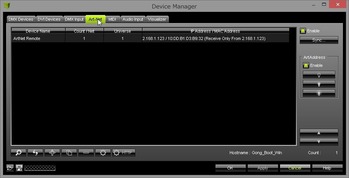

ArtNetタブを開きます。

2

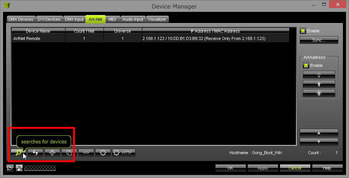

虫メガネアイコンをクリックします。

3

ArtNetネットワークにあるEtherMXが表示されます。
今回は2台としました。

4

ここで注意が必要です。

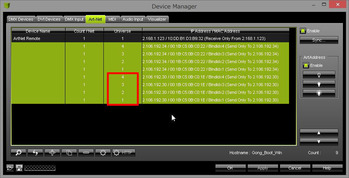

MADRIXでは、複数のArtNetノードを接続した場合、それぞれの初期設定がユニバース#1、#2、#3、#4というように重複しています

これが今回の原因と言えます。

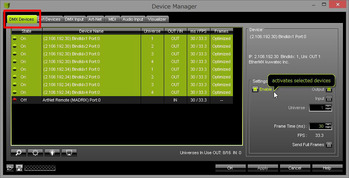

回避方法としては、まずDMX Devicesタブを選択し、該当するArtNetノードを選択します。

5

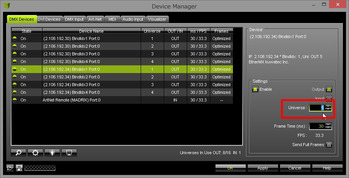

右側のSettings欄の「Universe」のところを、1-4ではなく、5以降に設定します。

6

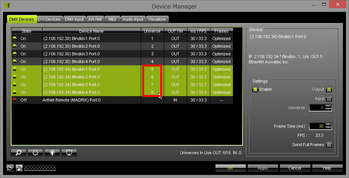

この方法で、2台目のEtherMXのユニバースを1-4から5-8へ変更します。
これにより、5ユニバース以降も問題なく出力できるようになります。

7

複数ユニバースの出力に、複数のArtNetノードを使用する場合は、各ポートのユニバース設定に注意が必要です。
一度設定した情報はMADRIXの設定ファイルに記憶されるので、次回以降の起動時に再設定する必要はなくなります。
