MADRIXでDVI出力を試してみよう〜その8。

ご機嫌いかがですか?カルーセル彦です。

MADRIXDVI出力(映像信号出力)についての連載ブログ、第8回です。

1

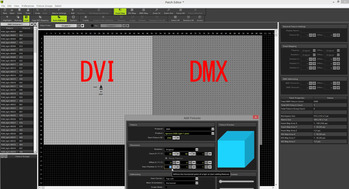

前回Patch Editorの設定により、

左側の50x50の領域:DVI出力
右側の50x50の領域:DMX出力

というパッチが完成しました。

2

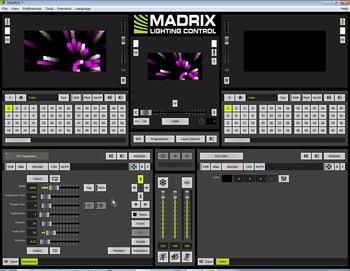

横100ピクセル、縦50ピクセルの横長の長方形の中に、MADRIXのエフェクトパターンを出力してみます。
この場合、コンテンツはDVIにもDMXにも、どちらにも出力しています。

3

他のエフェクトパターンでも、同じくDVI出力とDMX出力は2つで1つの画面を構成します。

4

それでは、DVIとDMXのそれぞれに異なる出力をするにはどうすれば良いか?
これを解説します。

まずは、エフェクトパターンを、左側あるいは右側のどちらかに出力する方法です。

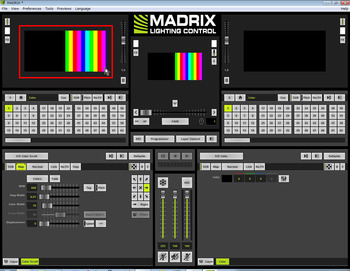

エフェクトパターンを出力する「プレイス」を選択します。

5

次に、Mapを選択します。

6

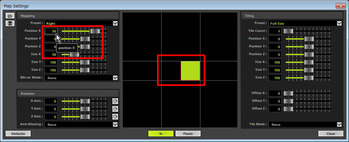

Mapは、出力する場所を指定します。
例えば、ここで左50%の画角サイズに縮小すると・・・

7

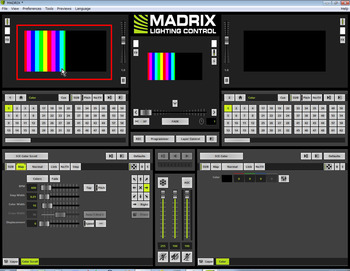

このように、横100ピクセル×縦50ピクセルの中の左側半分(つまり今回で言えばDVI出力だけに出力されます。

8

当然ながら、Mapの設定値を右側にずらせば、

9

右側半分(今回の場合はDMX出力だけに出力されます。

10

次回に続きます。
