MADRIX 5でLEDフィクスチャにエフェクトパターンを投影してみよう〜その3。

ご機嫌いかがですか?カルーセル彦です。

MADRIX 5でLEDフィクスチャにエフェクトパターンを投影してみようシリーズ」、今回はエフェクトパターンを出力する操作方法を紹介します。

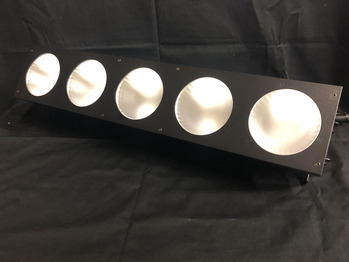

前回、LEDが5個並ぶ「MS-CB150」を1台パッチしました。

1

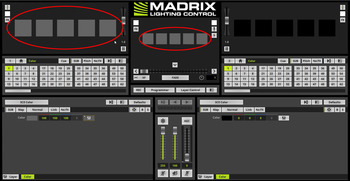

ユーザインタフェイス上にパッチされているのが分かります。

2

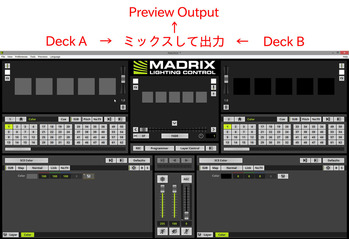

左、中央、右にそれぞれプレビューウインドウが配置されています。
左をDeck A
中央をPreview Output
右をDeck B

と呼びます。
Deck AとBのどちらか、あるいはミックスして、中央のPreview Outputに表示されている状態で出力されます。

3

今回は、まずエフェクトパターンを出力してみたいので、左側の「Deck A」だけを使います。
次のエフェクトパターンを選択しながらマニュアルミキシングする際には「Deck A」と「Deck B」を使うと便利です。

4

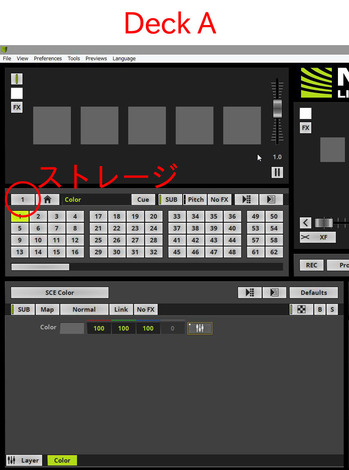

・ストレージ

ストレージはフォルダのイメージです。
最大256個のストレージから選択します。

5

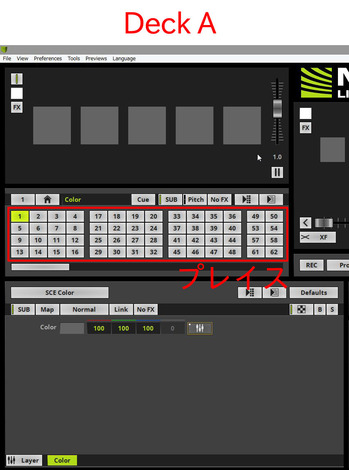

・プレイス

プレイスはファイルのイメージです。
最大256個のプレイスから選択します。

6

・エフェクトパターン

一つのプレイスを選択し、エフェクトパターンを選択します。

SCE(Static Color Effects)
S2L(Sound to Light Effects)
M2L(Music to Light Effects)
TRI(MADRIX Trigger Effects)
MAS(MADRIX Script Effect)


の5つのカテゴリがあり、全部で57種類ものエフェクトパターンが用意されています。

7

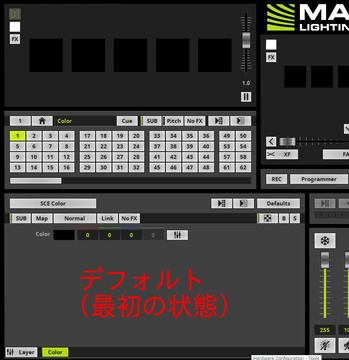

初期状態ではエフェクトパターンは「SCE Color」となり、ブラックアウトの状態です。

8

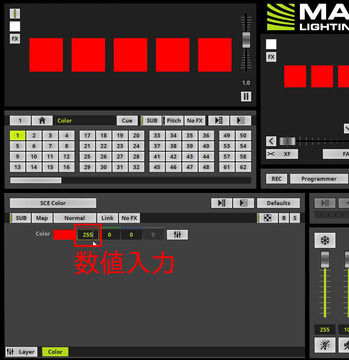

ここで、数値を入力したり、

9

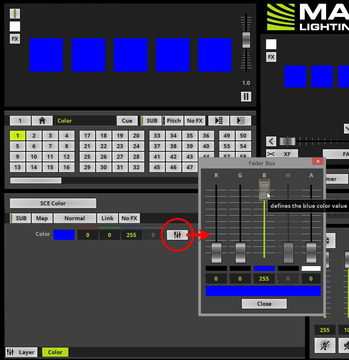

フェーダーボタンを押して、フェーダーコントロールすると、設定した色が出力されます。

10

設定を変更した時点でプレイスには記憶されるので、特にメモリボタンを押す必要もありません。
異なるプレイスを選択すると、デフォルトの状態からエフェクトパターンを作成できます。

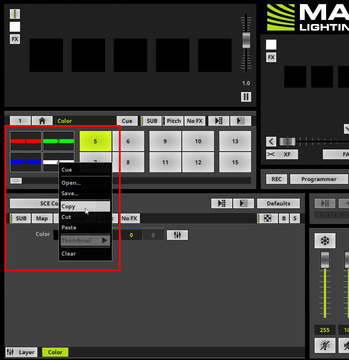

また、作成したエフェクトパターンをコピーすることもできるので段階的に変更するエフェクトパターンを複数用意しておく、ということもできます。

11

このように複数のエフェクトパターンをプレイスに設定したら、プレイスのボタンを押すことでエフェクトパターン出力ができるようになります。
