S姉のMADRIXトレーニング受講レポート(5)〜2日目: 3Dオブジェクトへのパッチのコツ。

おはようございます、S姉です。

MADRIXトレーニングの受講レポート5回目。

1

MADRIXトレーニング2日目「Patching, Mapping And Group Control」。
2日目分のテキストに含まれるチャプターは以下の通りです。

・Matrix Generator(マトリックスジェネレーター)
・Patch Editor(パッチエディター)
・Fixture Editor(フィクスチャエディター)
・Creating Patches(パッチを作成する)
・Fixture Group(フィクスチャグルーブ)
・Map Settings(マッピング設定)
・Group Control(グループ制御)
2


前回は、アドレス設定が不明なフィクスチャにMADRIXエフェクトを出力するためのパッチ設定方法をご説明しました。
今回もPatch Editor(パッチエディター)に関するトピックをご紹介します。

MADRIXソフトウェアの製品特徴の1つが「3Dオブジェクトへのエフェクト出力に対応」していることです。
さまざまな立体物や、LEDバーや電飾を立体物に這わせた場合など、多様な形状・配置のフィクスチャにプログラムが対応し、エフェクトを最適な方法で生成・出力することができます。

MADRIXソフトウェアのパッチエディターには、3Dオブジェクト向けのパッチ設定のため、X軸(横)、Y軸(縦)の他にZ軸(奥行)という概念が存在します。
一例として、8個のLED素子を搭載したバーチカルチューブを横に5本、それを5列配置し、立方体の形状に作成したオブジェクトをMADRIXで制御するとします。

3

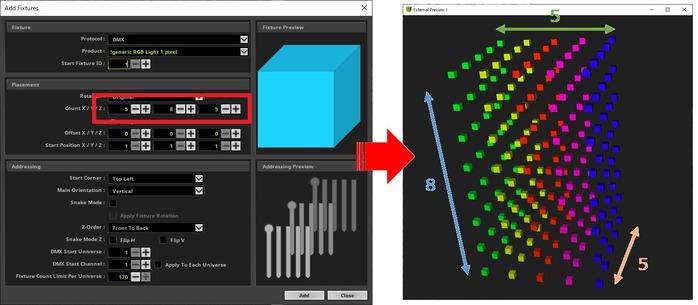

この場合、パッチエディターでは、
X軸を「5」
Y軸を「8」
Z軸を「5」
と指定することで、エフェクトがオブジェクトの形状に最適化された状態で出力・表示されるようになります。

4

上記の例のように、LED素子の並び方に規則性のある、あるいはX(横)、Y(縦)、Z(奥行)の定義が容易なシンプルな形状のオブジェクトであれば、パッチ設定でZ軸(奥行)を指定するのはさほど難しくありません。
ですが、主に球体円形のオブジェクト、あるいは円形や放射状にレイアウトされたフィクスチャに対しては、パッチエディター上でZ軸をどう指定すべきか?思わず悩んでしまうケースがあります。

5

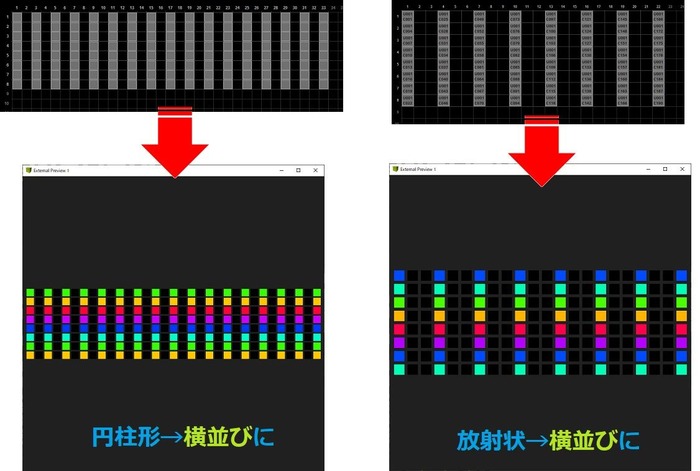

そんなときは無理に3Dの形状を再現することにこだわらず、思い切って2Dでパッチ設定を作成するのも1つの手です。
円柱形も放射状も、同じレイヤー上に、フィクスチャを横並びに配置しても、エフェクトの出力に何ら問題はありません。

6

MADRIXソフトウェアで3Dオブジェクトへのエフェクト出力を試してみたいけど、パッチ設定が面倒そう...と悩まれたご経験のある方は、ぜひ「平面にフィクスチャを並べる」作戦をご検討ください!
パッチ設定への心理的ハードルが低くなり、おすすめです!

次回も引き続き、2日目のトピックよりご紹介します。
ご期待ください!
