DALIとDMXを相互変換するコンバータ「PXM PX255」の紹介〜その2:DALI→DMX実験編

ご機嫌いかがですか?カルーセル彦です。

前回(昨日)のブログで、DALIシステムに関して紹介しました。
今回は、そのDALIとDMXを相互に変換するコンバータ「PXM PX255」について、紹介します。

例えば、

DALIシステム環境(室内灯は部屋ごとエリアごとにグルーピングしたDALI環境)に、新たに簡易的なステージやスピーチ台を設置してDMX演出を行いたい。
DMX環境の中で、一部DALI対応の照明機器を使用したい。

といった現場があるとします。
そこで必要になってくるのが「PXM PX255」、DALIとDMXの信号を相互に変換するコンバータです。

PXM PX255 DMX/DALI/DMX インターフェイス
https://gonginternational.jp/archives/product/pxm-px255

201021-1

PX255は、

・DALIからDMXへ変換
・DMXからDALIへ変換

のどちらにも対応しています。

201021-2

まずは、DALI環境で一部のDMXを制御と仮定して、「DALI→DMX変換」の実験してみます。

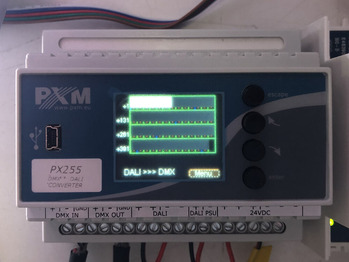

DALI環境にPX255を接続し、電源を入れると、この画面が表示されます。

201020-3

細かい設定や変更も、もちろんできますが、特に大きな設定を変更せずとも動作はします。
PX255は、DMX信号を入力していない場合は「DALIからDMXへ変換モード」となります。

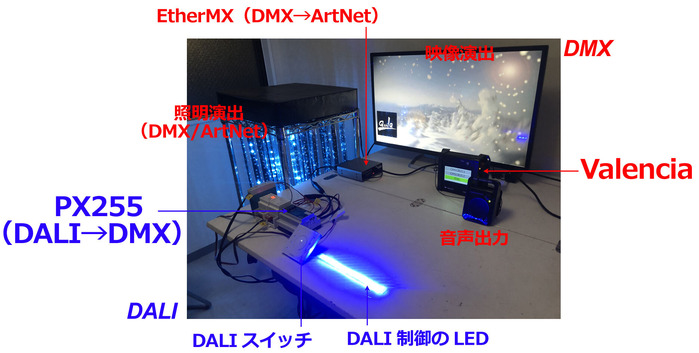

今回は、このようなワイヤリングになります。

DALIシステム/DALIスイッチ
↓(DALI)
コンバータ「PX255」
↓(DMX)
EtherrMX
↓(ArtNet)
Valencia

映像、音声、照明演出


201020-4

さっそく電源ボタンを押すと・・・DALIチャンネルが100%になります。
PX255上では、DMX変換されたレベルが100%で表示されるのが分かります。
インテンシティホイールをタッチすると、ホイールの位置に合わせて出力されます。
PX255のディスプレイには、DALIスイッチの動きをレベル状で視認することができます。



このDALIスイッチの設定がブロードキャストのため、DALIデバイス(最大64)全体に対して一括で「ON/OFFおよびインテンシティ」を送ることができます。
*ユニキャスト設定にすれば、特定のDALIチャンネルだけをコントロールすることもできます。

このDALIスイッチの動きをValencia外部トリガーとして受信できるようにセッティングしてみました。
そうすると、DALIスイッチを押すと、DALI信号からDMXへ変換され、Valenciaのシーケンスを再生します。
動画では、DALIスイッチを押すたびに、映像・音声・DMX照明演出そしてDALI制御のLEDが動作しているのが分かります。



また、次の動画では、DALIからのコントロールだけでなく、

・Valenciaのボタン操作=シーケンスの強制切替
・DALIスイッチのシーンボタン操作
・DALIスイッチのインテンシティホイール操作


といった、いろいろなシチュエーションでDALIとDMXのプロトコルを超えたマルチショーシステムをご覧いただけます。



このように「PXM PX255コンバータ」を使うことで、DALI環境からでもDMX対応機器を制御したり、ValenciaやDIAheartを使って映像や音声、DMX照明シーケンスを再生することが可能になるのです。

PXM PX255 DMX/DALI/DMX インターフェイス
https://gonginternational.jp/archives/product/pxm-px255
