DALIとDMXを相互変換するコンバータ「PXM PX255」の紹介〜その3:DMX→DALI実験編

ご機嫌いかがですか?カルーセル彦です。

前々回前回のブログで、PXM PX255の「DALI→DMX変換モード」 に関して紹介しました。
今回は、その逆の「DMX→DALI変換モード」について紹介します。

使い慣れたDMXコントローラで、DALI環境の機器を制御したいという場合があるとします。
具体的には、

・すでに構築されたDALI環境とDMX環境を、同時にDMXでコントロールしたい
・エフェクトに強いDMXコントローラをDALI照明機器制御に利用したい
・ステージはDMX、客電はDALIといった環境

などです。

こういった現場にも、DALIとDMXの信号を相互に変換するコンバータ「PXM PX255」が最適です。

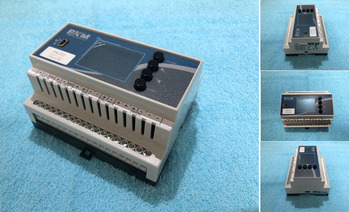

PXM PX255 DMX/DALI/DMX インターフェイス
https://gonginternational.jp/archives/product/pxm-px255

201021-1

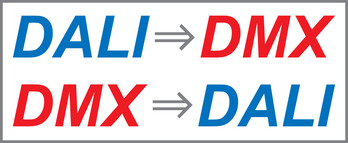

PX255は、

・DALIからDMXへ変換
・DMXからDALIへ変換


のどちらにも対応しています。

201021-2

DALI環境にPX255を導入し、DMX-INを接続するとPX255は自動的に「DMXからDALIへ変換モード」になります。

201021-3

使い方はいたってシンプル。
デフォルトでDMX ch1がDALIのch1にアサインされています。
(DALIは最大64chですので、PX255は認識されているDALIのch1-64までが自動アサインされた状態になります)
DoctorMXのコンソールを使って、PX255へDMXを出力します。
今回のDALIフィクスチャは、

DALI ch1:赤
DALI ch2:緑
DALI ch3:青
DALI ch4:白

の4色のLEDテープです。
DMX ch1を起動すると、DALIフィクスチャの赤が点灯します。

201021-4

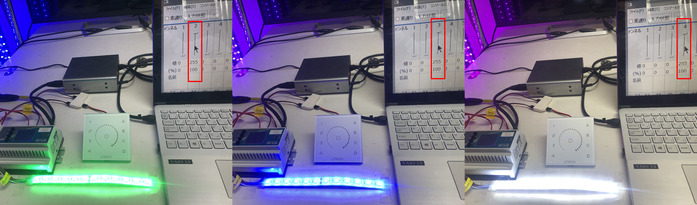

DMX ch2はDALIフィクスチャの緑、ch3は青、ch4は白、というように点灯します。

201021-5

DMXチャンネルを操作して、DALIフィクスチャのカラーミックスも可能です。

201021-6

DALIフィクスチャはDMXのような俊敏な動きは苦手ですので、少しジンワリとした点灯/消灯として反応します。

DMXがDALI変換されていることを確認したので、次にDIAheartValenciaを使ってみます。
簡易的なシーケンスを作成し、DIAheart予定表機能を使ってスケジュール再生してみます。
12秒おきに、赤→緑→青→フル点灯(白)→暗転→繰り返し・・・です。
コンバータPX255を経て、DMXフィクスチャとDALIフィクスチャが同じカラー演出で連動します。



次は、Valenciaを使って、今度は「劇場空間」を想定した実験です。
Valenciaのシーケンスに、演出1演出2客電暗転を用意します。
「客電(DALIの環境光照明が点灯しているシーケンス)」から、「暗転」を押すと、ゆっくりと消灯します。
次に「演出1」「演出2」を押すと、演出がスタートします。
また「客電」を押すと、照明・映像・音声演出は終了し、DALI照明が点灯します。



このように「PXM PX255コンバータ」を使うと、DMX制御によってDALI環境からも含めた照明設備を、音声や映像とともにコントロールすることができます。
