2017年06月16日
元・腐女子がArKaos MediaMasterをイチから勉強してみた〜ProとExpressの違いって？（その2）
こんにちは。タキ子です。
今回は前回の続きでArkaos MediaMasterのグレードの違いについてみていきたいと思います。
≪前回のおさらい≫

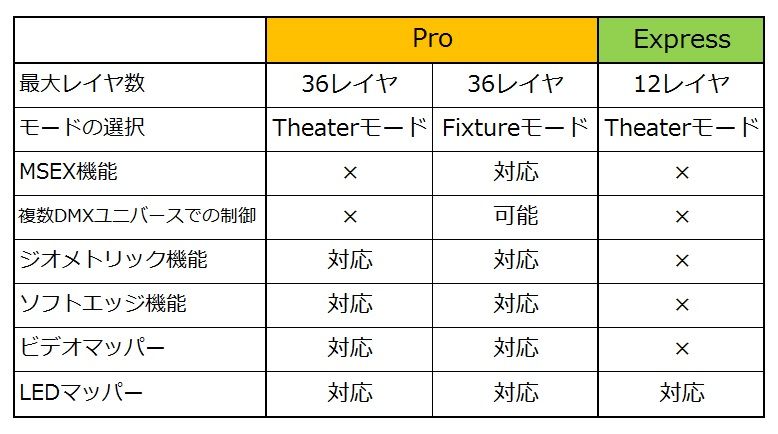

MediaMasterにはProとExpressの2種類のグレードがあり、機能についての比較を一覧にしたのが、以下の画像です。
前回は一覧の項目の
1）最大レイヤ数
2）モードの選択
についてお話ししました。
それでは、今回はMediaMaster Proにのみ対応している、
3）MSEX機能
4）複数DMXユニバースによる制御
の2点についてご説明していきます。
これらの機能は、MediaMaster ProをFixtureモードで使用する際に有効な機能になります。
【3）MSEX機能】
まずMSEX機能とは何かについて解説します。
「MSEX」＝「Media Server Extension」の略称です（日本語訳すると「メディアサーバー拡張」といったところでしょうか…）。
これはメディアサーバーとコンソール間の双方向通信を可能にするプロトコルです。
双方向で通信ができることによって、MediaMaster内の映像素材、エフェクトなどの情報をコンソール側で確認できるということです。
例えば、ムービングライトをプログラムするとき、モニターにGOBO等のイラストを表示させて選択できる機能がついているムービング卓がありますが、それと同じような機能が「MSEX機能」です。
Arkaos MediaMaster内の映像素材のサムネイル等をコンソール側の画面に表示できることで、プログラムを早く正確に行うことができます。
MSEX機能では映像素材の他にも、エフェクトやマスク機能など多くのパラメータをコンソール上に表示させることが可能です。

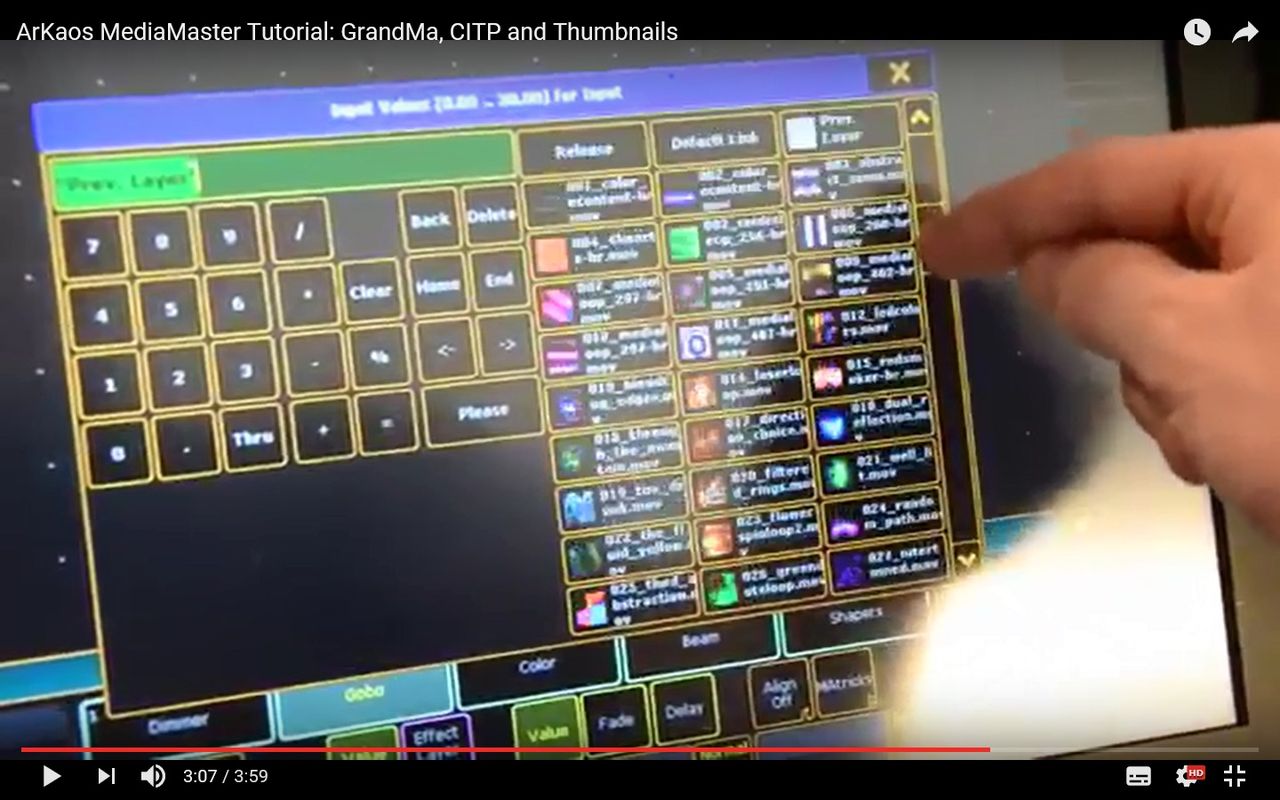

例えば、MediaMasterの映像素材のサムネイルを、コンソール上に表示させるとこのようになります。
【4）複数DMXユニバースによる制御】
これは外部コンソールからMediaMaster Proを制御する際に、DMX信号のユニバース数を1〜256まで設定可能というものです。
というのも、Fixtureモードの場合、1レイヤの制御につき最大71chのパラメータが必要になります。
最少だと5ch分のパラメータでも操作は可能ですが、Fixtureモードの機能をまんべんなく使う場合は少なくとも43ch分のパラメータが必要になります。
もし仮に43ch仕様のFixtureモードにて、36レイヤ使用すると仮定した場合でも、1レイヤにつき43ch×36レイヤ＝1548ch、つまり4ユニバース分のchを使用することになります。
Fixtureモードでは、あらかじめ使用したユニバース数を1ユニバースから最大256ユニバースに設定し、複数のDMXユニバースにまたがって制御ができるというわけです。

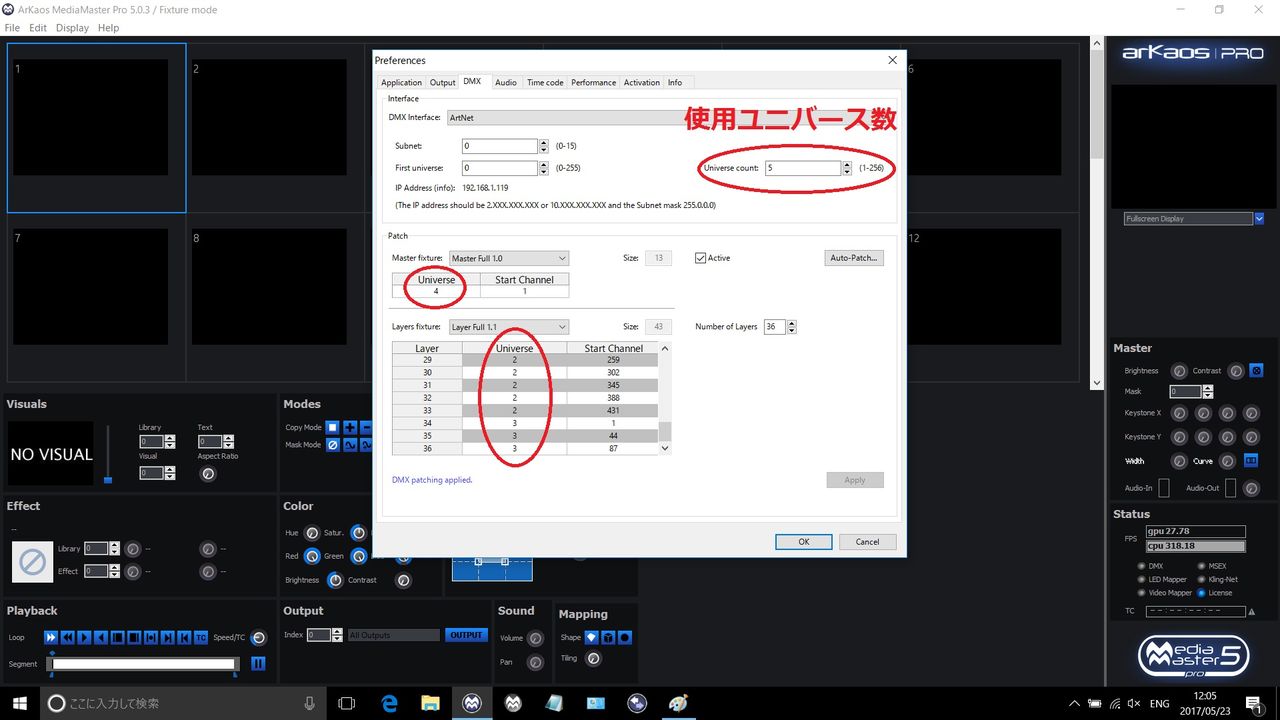

以下の画像がFixtureモード時のDMXユニバースを設定する画面です。
この画面ですと、例えばレイヤ29の場合、
ユニバース：2
スタートアドレス：259ch
と設定されています。
以上、今回はMediaMaster Proでのみ有効な2つの機能についてお話ししました。
今回は特に、ProでのFixtureモード使用時に有効になる機能についてまとめました。
これらの機能は、Fixtureモードを選択できないExpressでは使用できないため、ご購入時はご注意ください。
次回は、今回ご説明しきれなかった機能についてお話しします！
ではまた〜！
ArKaos
http://gonginternational.jp/archives/product_category/projection-mapping#arkaos
※今回MSEX機能の説明で使用した画像は、Arkaos社のyoutube動画から転載しています。
「ArKaos MediaMaster Tutorial: GrandMa, CITP and Thumbnails 」
https://youtu.be/u2sBzcX-7mU

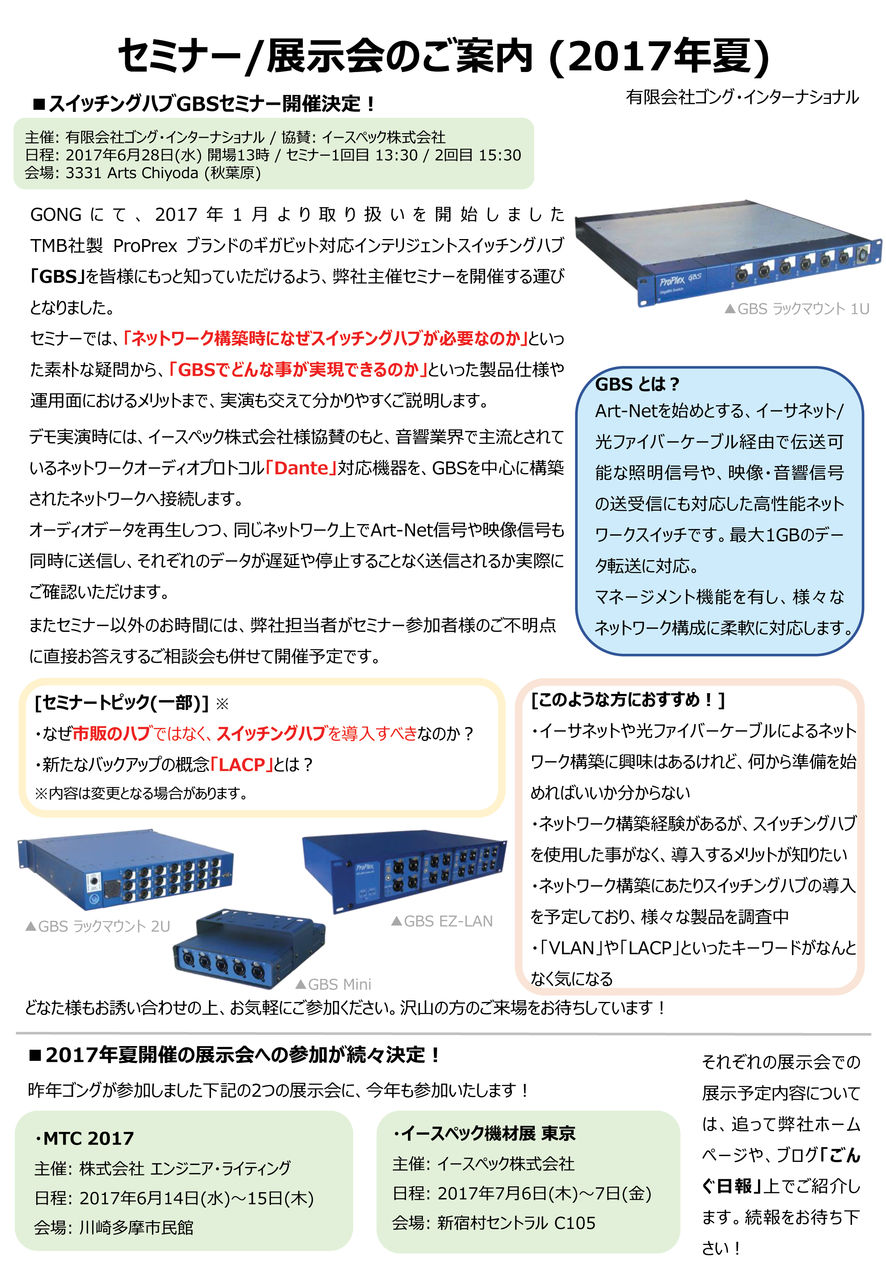

《インテリジェントスイッチ"GBS"セミナー》
