MADRIXのフィクスチャエディターを使いこなそう!〜その2。

ご機嫌いかがですか?カルーセル彦です。

MADRIXオリジナルフィクスチャー登録方法を紹介するブログ、第2回です。
前回、縦6個x横6個のLEDが並ぶパネルを想定しました。

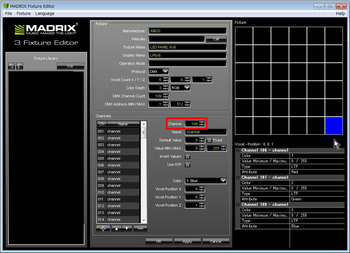

1

今回はDMXパラメータを各ドットとChannelに割り当てて行きます。
この「LED PANEL 6x6」という製品の場合、
3ch(RGB)×36ドット=108ch
に加えて、グランドディマーとして109chがあります。

まず、
ch1=Red
ch2=Green
ch3=Blue
を基準に、36ドットに対してRGBの色味を設定していきます。
左上から順に割り当てていきます。
まずch1に「Red」を割り当てます。

2

今回、Default Value(初期設定レベル:0)やValue MIN/MAX(DMX最小:0/最大値:255)は特に変更しません。

3

プラスボタンを押します。

4

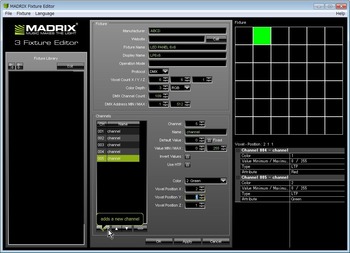

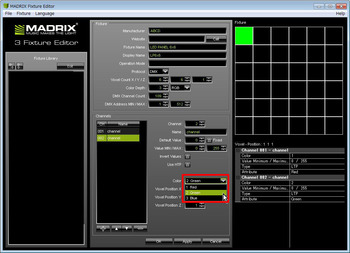

ch2が追加されるので、「Green」を割り当てます。

5

さらにプラスボタンを押してch3に「Blue」を割り当てます。

6

簡単にRGBが割り当てられました。
次に、2ドット目のRGBを割り当てます。
新たにプラスボタンを押します。

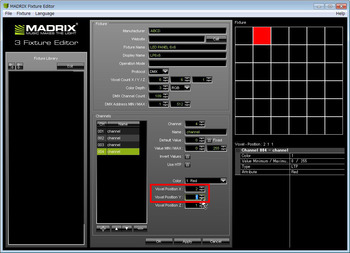

この時ch4は、ポジションが右下へ移行しています。

7

これは、X軸/Y軸共にプラス1に移行しているためです。
ですので、ここの数値を修正して任意の位置へ移動します。

8

同様に、Green、Blueを割り当てていきます。

9

ある程度、繰り返すと、MADRIX側で学習して連続して配置することができるようになります。

10

全てのRGBパッチが完了すると、全部で108chとなります。

11

次回に続きます。
