2019年01月09日

QuickShowを使ってみよう!〜AP30でテキストアニメーションを照射。

浪花亭馬彦です。

あけましておめでとうございます。
本年もよろしくお願いいたします。

今回は、簡単操作がポイントのレーザーコントローラ「QuickShow」を使って、コストパフォーマンスに優れたステージレーザー「AP30」で、

キュー1:「A Happy New Year」のテキスト
キュー2:「2019」のテキスト

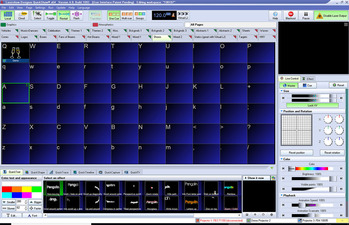

キュー3:「迎春」のテキスト


を順に照射してみたいと思います。

今回の接続方法は、以下の通りです。

PC(QuickShow)
↓(イーサネットケーブル)
FB4
↓(ILDAケーブル)
ステージレーザー「AP30」


キューを作る前に、QuickShowで使われるキューについて簡単に説明します。

・キューとは、1つのアニメーションがまとまったものを表し、メイン画面に1マスごとに表示される。
・キューがまとまったものがページごとに集約され、ページはタブを切り替えることで表示を切り替えることが可能。

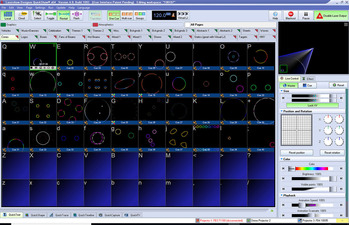

下の画像では緑四角の枠がキューを指し、「Cones」がページタブです。

1

キュー1の作り方の手順です。

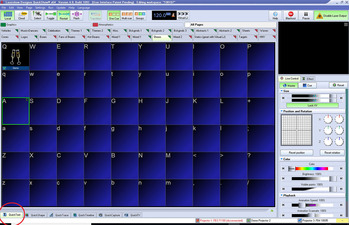

1)適当なページ(今回は「Shows」のページを使用)を開いて、再下段左に表示されている「QuickText」タブをクリック。

2

QuickTextウィンドウが広がり、詳細な設定ができるようになります。

3

2)テキスト入力欄に「A Happy New Year」を入力します。

4

3)あらかじめ用意されているエフェクトをクリックします(今回は右端からスクロールしてくるエフェクトを選択)。

5

4)右側の「Show it now」のウィンドウに照射イメージが表示されます。
ここをクリックすると実際にレーザーが出力されます(実行すると「Stop Output」に表示が切り替わる)。

6

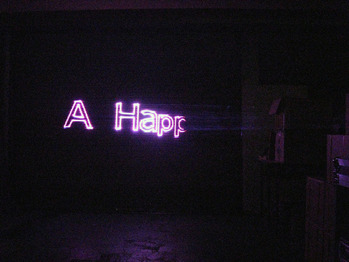

AP30で照射した写真がこちら。

7

照射を停止するには「Stop Output」をクリックします。

8

5)照射された状態でよければ、ドラッグ&ドロップで任意の空いているキューへ移動します。
今回は「A」と表示されているところへ移動することにします。
これでキューとして使用することができるようになりました。

9

キュー2、キュー3も同じ手順で作成します(日本語テキストもOK)。

10

キューの実行は、

・キューの左上に表示されているアルファベットのキーを押す
・キュー上にポインタを移動させて、マウスで左クリックまたはパッドをタップ
・キューの部分をタッチする(タッチパネル対応のPCモニターのみ)

のいずれかの操作となります。



動画では全てキーボードで実行し、シンプル&簡単操作で3つのテキストを照射することができました。
スモークと併用して、いかにもレーザー演出!という感じになります。

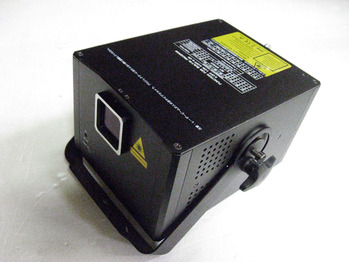

【LAYU AP30】

11

http://gonginternational.jp/archives/product/layu-ap30rgb

電源:AC100V-250V 50/60Hz
消費電力:100W
光源
R:300mW @635nm
G:300mW @532nm
B:1000mW @450nm
総出力:1500mW
スキャナ角度:±20度
スキャナ速度:25kppsハイスピードスキャナ
制御:ILDA/DMX12ch
クラス:class4
サイズ:190x250x155mm
重量:5.1kg

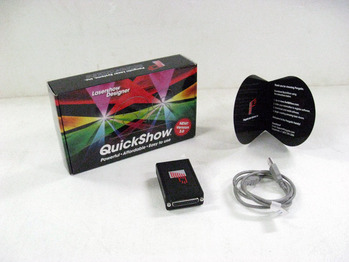

【Pangolin QuickShow】

12

http://gonginternational.jp/archives/product/pangolin-quickshow-2-x
