2022年05月18日

"Roland VC-1-DMX"でLEDマッピングを試してみました!

ご機嫌いかがですか?カルーセル彦です。

先日、株式会社システムファイブ様にて、新製品「Roland VC-1-DMX」体験イベントに参加いたしました。

220518-1

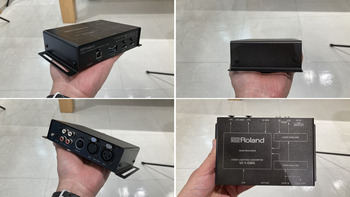

VC-1-DMXは、映像信号、音声信号を認識してDMXを自動生成して照明機器をコントロールすることができる、これまでにないビデオ・ライティング・コンバーターです。

220518-2

特に自動実行の際に、照明機器、特にLEDカラーの演出を無人で行う場合が期待できます。
例えば、

・ライブ映像を入力して映像に合わせて照明の色を変化させる
・音楽のテンポに合わせて照明の色を変化させる


といったことが可能です。



音声信号では、アナログのオーディオから入力された音の強弱(ビート/テンポ)に応じて、フラッシュする光量を調整することができます。

映像信号では、HDMIから取り込まれた映像信号を、画角内で最大32エリアに分割各エリアの色情報を抽出し、それをRGBあるいはRGBWに変更し、LED機器にDMX出力します。

つまりVC-1-DMXは、メディアサーバなどを使わず、映像素材を流すだけで最大32分割のLEDマッピングを実行できるデバイスなのです!

《VC-1-DMX仕様》

・映像
入出力端子:HDMIタイプA
入出力映像フォーマット:
480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、
VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、WXGA(1280×800/60Hz)、
HD(1280×720/60Hz)、SXGA(1280×1024/60Hz)、FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz)、
UXGA(1600×1200/60Hz)、FHD(1920×1080/60Hz)、WUXGA(1920×1200/60Hz)

・音声
入力端子:RCAピン(AUDIO IN)、HDMIタイプA(HDMI IN)
デジタル音声フォーマット:リニアPCM、48kHz、24bit、ステレオ
規定入力レベル:-10dBu(最大入力レベル:+8dBu)
規定出力レベル:-10dBu(最大出力レベル:+8dBu)
入力インピーダンス:15kΩ
出力インピーダンス:1kΩ

・DMX
DMX制御:512チャンネル(1ユニバース)
DMXコネクタ:XLR3P、XLR5P

・その他
電源:ACアダプター(付属)
消費電力:2.5W
動作温度:0-40℃
サイズ:180x115x41mm、570g(本体のみ)


VC-1-DMXを設定するには、無償でダウンロード可能な専用アプリケーション「VC-1-DMX Tool」をお使いください(Windows/macOS)。
https://proav.roland.com/jp/products/vc-1-dmx/downloads/

220518-3

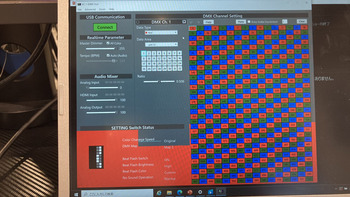

VC-1-DMX Toolを使うと、VC-1-DMXを自在にカスタマイズできます。
視覚的に512チャンネル分のDMX信号を、RGBやRGBWへ割り当てることができます。

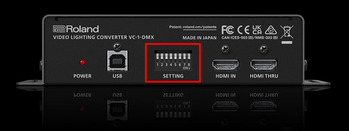

本体側面のディップスイッチによって、

220518-4

デフォルトのRGBマッピングデータをロードすることができるので、512chを一括でRGBマッピングする場合に非常に便利です。

220518-5

暫定的にマッピングしてから、各チャンネルのパラメータやマッピングポジションを変更することも可能です。

220518-6

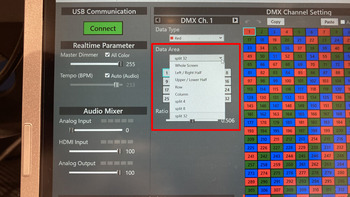

画角内を最大32分割して、その各ブロックの色情報を読み取ります。
分割数は、

Whole Screen:全体を一つとみなす
Left/Right Half:左右2分割
Upper/Lower Half:上下2分割
Row:縦4分割
Colum:横8分割
Split 4:4分割(縦2x横2)
Split 8:8分割(縦4x横2)
Split 32:32分割(縦4x横8)

という、8種類から選択できます。

220518-7


早速、LEDマッピングを試してみました。

ライティングシミュレータPrefLightで、4x8のマトリクスLED(RGB)を配置し、Area設定を「Split32」として32分割マッピングしました。
テスト用に複数のスライドを表示させてみます。
カラー情報を瞬時に読み取り、Roland VC-1-DMXだけでLEDマッピングが完成します。
映像素材にもしっかり対応しますので、ビギナーの方や、ライティングに詳しくない方でも、動きのある華やかな照明演出を作り出すことができます!



アプリケーションの詳細設定は、PDFマニュアルも用意されているので、こちらを参照して下さい。
https://proav.roland.com/jp/support/by_product/vc-1-dmx/owners_manuals/

このVC-1-DMXは、単体で使用するのももちろんOKですが、ValenciaEtherMXDIAheartなどと組み合わせると、さらにすごいことができるんです。

たとえば、Valenciaを使うと・・・

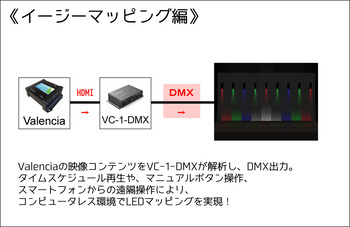

《イージーマッピング編》

220518-8

Valenciaに映像コンテンツを複数スタンバイします。
ディスプレイボタンを押すのもよし(最新機能のWebブラウザーリモコン機能でスマホから制御もできる!)、予定表機能でタイムスケジュール再生でもよし、いずれにしてもValenciaから映像コンテンツをHDMI出力します。
その映像素材をVC-1-DMXに取り込み、スムースにLEDマッピングしてDMX機器に投影する、という方法です。
複数の映像コンテンツをカンタンに再生できる「Valencia」と組み合わせると、コンピュータレス環境で運用できます。
店舗設備などで、照明を映像にシンプルに連動させたい、といった用途に最適なLEDマッピングシステムです。

たとえば、EtherMXDIAheartを使うと・・・

《マルチユニバース再生編》

220518-9-2

今度はVC-1-DMXのDMXアウト側にEtherMXとDIAheartを接続します。
VC-1-DMXへは、カメラの映像を取り込みます。
すると、カメラのリアルタイム映像をVC-1-DMXが瞬時にDMX変換し、EtherMXを介してDIAheartへDMX(Art-Net/sACN)を「トリガー」として送ります。
DIAheartでは、あらかじめいくつかの"マルチユニバース演出"を用意しておけば、トリガーによって選択された演出を再生できます。
1ユニバースしか出力できないVC-1-DMXでも、大規模なライティングを生み出すことができるというわけです。

このように、VC-1-DMXは他の機材、特にクワテック製品と組み合わせて使うと幅の広がる製品です。
LEDコントロールに最適だがムービングライト制御は難しい、DMX1ユニバース出力のみで規模の大きいLEDマッピングには向かない、といった制約はありますが、それを補って余りある、新時代のスタンドアローンLEDマッピングデバイス、それが Roland VC-1-DMX です!







〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
