製品レポート「U」。その6〜入力。
ご機嫌いかがですか？カルーセル彦です。
コンセプト版のDMX統合制御アプリケーション｢U(ユー)｣の4種類あるシーンの機能に関して、最後に紹介するのが｢入力｣です。
kuwatec U
http://www.kuwatec.co.jp/u/jp/index.html
入力は、｢U｣の内部で制御するのではなく、外部信号によるパラメータの制御を可能にする機能です。
今回の紹介では、LED灯具のR/G/B制御を主軸にお伝えしますが、ディマーだけを外部コントロールする、といった使い方にも適しています。

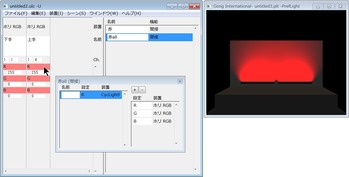

この入力を紹介するにあたって、前回の間接で使用したホリRGBを利用し、さらに台数を4台へと増やしてみます。U、PrefLightの双方を設定し終わると下のようなイメージになります。
シーン機能｢入力｣の設定方法は非常に簡単です。

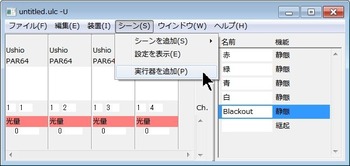

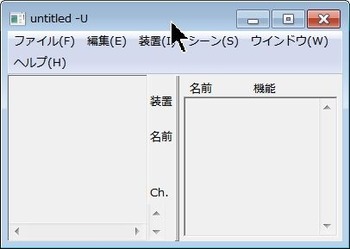

｢U｣コンソールのメニューバー[シーン]→[シーンを追加]→[入力]
をクリックします。

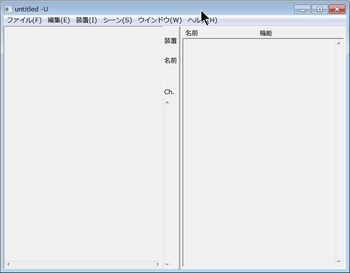

コンソール右側のシーンリストに入力のシーンが作成されます。
次に、作成したばかりのシーン“入力”をダブルクリックして、シーン設定ウィンドウを起動します。

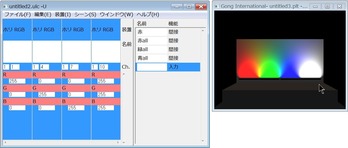

この状態で、コンソール左側の装置リストから、任意のパラメータ部を選択し、反転させます。外部入力信号からの制御を受け付けるものを指定する訳ですが、たとえば今回の例の場合は、4台のホリゾントLEDのR/G/B3色を個別に制御するので、画像のように選択します。
選択しただけの状態では、DMXアドレスが割り振られていませんので、各パラメータを任意のチャンネルに変更します。
これで、この4台は“入力”が選択されている場合に限り、外部信号(DMX1〜12ch)によって制御することが可能になります。
早速、外部信号を使用して動作検証してみます。
今回はDoctorMXのシーンメモリを使って、簡易的なシーンシーケンスを作成しました。その内容はR→G→Bとループを繰り返すシーンで、単純に1ch(R)、2ch(G)、3ch(B)が順に、4秒間隔で0-255レベルへ増減するというものです。このシーンの作成についてはDMX1から3chしか使用しません。
｢U｣とDoctorMXのリンクにOSCを使用するので、まず｢U｣のポート1をOSCに割り当てます。
｢U｣コンソールのメニューバー[ウィンドウ]→[DMX接続...]
をクリックします。

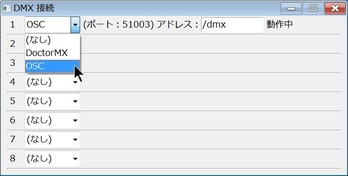

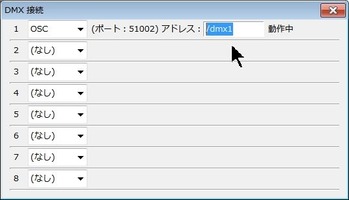

DMX接続設定ウィンドウが起動しますので、ポート1のプルダウンメニューから、OSCを選択します。
ポートは｢51003｣に指定され、アドレスが｢/dmx｣になっていることを確認します。
次のDoctorMXでの設定です。
｢DoctorMX｣流れ図のメニューバー[ウィンドウ]→[機能を追加]→[OSC]
をクリックし、動作を｢送信｣、DMX出力を｢ミックス｣、UDPポートを｢51003｣、OSCアドレスを｢/dmx｣の設定にします。これらが合致すれば動作します。
早速、｢U｣の入力機能を使ってみます。
ご覧のように下手側の1台がR/G/Bカラーサイクルし始めます。
さらにここで、｢U｣の設定ウィンドウで、DMXチャンネルを変更してみます。
全灯体のRをDMX1ch、Gを2、Bを3とします。すると先ほどのデータで全台が同じ動作を開始します。
さて、これまで紹介した｢U｣のシーン機能は｢静態｣｢継起｣｢間接｣｢入力｣、それぞれに特徴的な機能を持っています。
静態は静的なシーンを作成するのに適しています。最もシンプルな機能です。
継起はシーンを連続して再生する、シーケンスの機能を備えています。
間接は複数のパラメータを設定する際に便利な機能になります。
そして今回の入力は｢U｣のパラメータを外部信号によって制御する際に使用します。
このように｢U｣の場合、シーンメモリの方法によって再生方法に違いがあり、これらを上手に組み合わせることで、より自由度の高いデータ作成が可能になります。
