2014年04月16日

ゴング二十"執念"特価市第四弾〜L.E.D.MXシステムパックは超おトク!

浪花亭馬彦です。

全16回にわたって連載してまいりましたL.E.D.MXブログいかがでしたでしょうか?
下記リンク(アーカイブ)から全てのブログをご覧頂くことができます。
http://blog.livedoor.jp/cpiblog00465/archives/cat_50046689.html

L.E.D.MXブログで紹介したシステム構成は一例に過ぎません。
今回は、
・DMXコンソール「Zero88 Jester24/48
・映像制御ソフトウェア「ArKaos MediaMaster Pro(シンプルモード)」
・ArtNet-DMXコンバータ「Kuwatec EtherMX
を使用しましたが、コンソールや映像制御ソフトウェアは、使用環境によって様々な組み合わせが考えられます。

例えばDMXコンソールは、今回の記事で取り上げたJester24/48だけでなく、パソコンベースのコンソール(Kuwatec DoctorMXなど)やJester以外のZero88社製品はもちろんのこと、あらゆるDMX対応・ArtNet対応コンソールをL.E.D.MXシステムにお使い頂けます。
(もちろん、既にお持ちの使い慣れた卓でも大丈夫ですし、フェーダ数本だけの簡易卓をトリガ送りとして流用することもできます)

映像制御ソフトウェアとして、今回使用していたのは「ArKaos MediaMaster Pro(シンプルモード)」でした。
ArKaos MediaMasterシリーズには、「Pro(シンプルモードとフィクスチャモードの選択・切替可)」以外に「Express(シンプルモードのみ)」があります。
Proの場合は、シンプルモード以外に、ムービングコンソールから制御しやすく設計されているフィクスチャモードも選択できます。
シンプルモードに限って言えば、ExpressとProの違いはレイヤ数の違いだけであり、操作性は同様ですので、お使いになるコンソールの形態に適したArKaos MediaMasterをお選び下さい。
(どちらを選べば良いか迷ったら、後述の「L.E.D.MXシステムパック」からお選び下さい)

ArKaos MediaMaster Pro/Expressでは、どちらも「LED Mapper機能」を使って、LEDスポットのマッピングを行います。
LED Mapper機能は、DMX対応LED照明機材を視覚的に配置し、映像データの色情報をリアルタイムにDMX信号に変換する「マッピングデータ」を作成するソフトウェアです。
このLED Mapper機能の詳細については、L.E.D.MXブログ第3回から四回に分けて紹介しております。
第3回 http://blog.livedoor.jp/cpiblog00465/archives/52368165.html
第4回 http://blog.livedoor.jp/cpiblog00465/archives/52368423.html
第5回 http://blog.livedoor.jp/cpiblog00465/archives/52369239.html
第6回 http://blog.livedoor.jp/cpiblog00465/archives/52370320.html

視覚効果シンセサイザ「Kuwatec SynVisum」でも、ArKaos MediaMasterのLED Mapper機能と同じく、「マッピングデータ」を作成する機能が追加されています。
SynVisumのバージョン2.8.1以降に追加(機能強化)された「DMX画像出力」です。
こちらもブログ記事で詳しく紹介しております。
その1 http://blog.livedoor.jp/cpiblog00465/archives/52373537.html
その2 http://blog.livedoor.jp/cpiblog00465/archives/52374634.html
その3 http://blog.livedoor.jp/cpiblog00465/archives/52375783.html
その4 http://blog.livedoor.jp/cpiblog00465/archives/52376427.html
基本的な内容、構造は同じで、マッピングデータ作成→素材出力→マッピングデータファイル→DMX対応LED機器となります。

そしてL.E.D.MXシステムの胆となるArtNet-DMXコンバータ「Kuwatec EtherMX」。
このEtherMXによって、ArKaosのLED Mapper機能やSynVisumのDMX画像出力機能から出力されたArtNet信号を、DMX信号へ変換することを可能とします。

今回は、この多様な組み合わせの中から、L.E.D.MXシステムに適したコンソールと映像制御ソフトウェアをピックアップして「L.E.D.MXシステムパック」と銘打ち、ゴング二十"執念"特価市第四弾として皆様に提案いたします。
L.E.D.MXの入門的なパックAから大規模イベントでも使用できるパックEまでの5種類となります(掲載金額は全て税込です!)。

パックA
通常価格¥187,272.-のところ、スペシャルプライス¥128,000.-!
・Kuwatec DoctorMXソフトウェア(フリーソフト)
・Kuwatec SynVisum
・Kuwatec EtherMX

DoctorMXソフトウェアはフリーでダウンロード可能で、DoctorMXインタフェイスBOXの代わりにEtherMXを使用します。
つまり、このプランAの場合、コンソールは無料で機能制限もありません。
SynVisumは詳細パラメータ項目と数を自由に増減することが可能ですので、DoctorMXのように複数のフェーダ数を、自由に、画面いっぱいに並べることの出来るコンソールが使い勝手が良いでしょう。
SynVisumのDMX画像出力機能はシンプルなマッピングに適しています。
また、使用する製品がkuwatec社製品でまとめられているので、親和性の高さもポイントです。
コンパクトでシンプルな操作性をお求めのユーザに最適なパックです。

01


パックB
通常価格¥489,240.-のところ、スペシャルプライス¥298,000.-!
・CODE A48
・ArKaos MediaMaster Express
・Kuwatec EtherMX
・DMX変換ケーブル 0.3M 5Pオス-5Pオス
・イーサネットハブ

CODE社A48コンソールは、24チャンネル×2ページ、12サブマスタというシンプルな構成ですので、多機能・高機能を必要としない現場では非常に扱いやすいフェーダコンソールです。
また、ArKaos MediaMster Expressでは割り当てられるパラメータ数が少ないため、A48のシンプルな機能性で充分という場合もあります。
インテンシティフェーダ用のA48、パラメータ設定用のA48、というように複数台に分けて使用する方法も良いかもしれません。
物理的なコンソールを用いて、簡単なL.E.D.MX演出を送出したいというユーザに適しています。
02


パックC
通常価格¥862,920.-のところ、スペシャルプライス¥528,000.-!
・Zero88 Jester 24/48
・ArKaos MediaMaster Express
・Kuwatec EtherMX
・DMX変換ケーブル 0.3M 5Pオス-5Pオス
・イーサネットハブ

Jester24/48は、L.E.D.MXブログで使用してきたDMXコンソールで、シンプルな設計とパネル構成が特徴の非常に扱いやすい一般照明向けコンソールです。
このコンソールはPC用モニタやキーボードを接続して使用することもできます。
また、上段にインテンシティフェーダ、下段にパラメータコントロールといったパッチができること、シーンメモリもGOボタンで再生可能です。
コンソールJester24/48とArKaos MediaMster Express(シンプルモード)の組み合わせは、事前に素材を用意し、あらかじめいくつかのパラメータを設定しておいて、シンプルにL.E.D.MX演出を実行したいユーザ向けのパックです。
03


パックD
通常価格¥1,348,488-のところ、スペシャルプライス¥828,000.-!
・Zero88 Jester TLXtra
・ArKaos MediaMaster Pro
・Kuwatec EtherMX
・DMX変換ケーブル 0.3M 5Pオス-5Pオス
・イーサネットハブ

Jester TLXtraは、ムービングライトの制御に特化したコストパフォーマンスモデルですが、ArKaos MediaMaster Proと組み合わせることで、L.E.D.MXシステムの効果を存分に発揮します。
演出のほとんどを事前に打ち込んで再生していく、という現場に最適なパックです。
専用フィクスチャライブラリも用意されており、Jester TLXtraとArKaos MediaMaster Proの親和性の高さが特徴です。
事前打ち込みした複雑なL.E.D.MX演出をコンソールから送出したいというユーザに適しています。
04


パックE
通常価格¥1,816,560.-のところ、スペシャルプライス¥1,118,000.-!
・Zero88 Solution
・ArKaos MediaMaster Pro
・Kuwatec EtherMX
・イーサネットハブ

Solutionはムービングライトを存分に制御できるDMX(ArtNet)コンソールです。
ArtNet出力が可能なコンソールですので、EtherMXのポートのどれかを入力として占有せず、全4ポートをDMX出力として使用可能です。
このパックEの場合は、大規模イベントでの使用も想定されるので、EtherMXを複数用いる可能性も考えられます。
より複雑なL.E.D.MX演出を、リアルタイムでも制御したい、というユーザに最適なパックです。
05


ここで挙げたパック以外にも、既にDMX出力コンソールをお持ちの場合は映像制御ソフトウェア、EtherMXをそれぞれご購入頂くことでL.E.D.MXシステムを構築できます。

弊社ホームページのバナーよりL.E.D.MXスペシャルパックの詳細がご覧いただけます。
http://www.gonginternational.jp/product/detail.php?eid=00323
ぜひこの機会にご検討ください。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:10|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年04月08日

L.E.D.MX第16回 〜L.E.D.MX実践編その3。

浪花亭馬彦です。

今回はシーンメモリの実行を検証してみます。
(Jesterの詳細な設定や操作は今回省略します。)

まずエフェクト効果のない画像を使用したシーンからです。
シーン1:ブラックアウト。
シーン2:ローホリのみブルーでフェードイン。
シーン3:全体をホワイトでフェードイン。
シーン4:カラーバー。
という演出です。



シーン2では、
・フェーダー1の白画像とフェーダー27のブルーのパラメータ
・フェーダー7の黒画像とフェーダー18のY Position(天地)
を出力しており、ポジション系パラメータは前シーン(シーン1)で設定しています。

次に先ほどの演出から、エフェクト効果のある演出へ移行し、シーン10はそのままの状態で割幕が上下から閉じてくるようにブラックアウトしてみます。
シーン5:カラーバーのスクロールエフェクト1。
シーン6:炎の映像素材。
シーン7:波紋映像素材。
シーン8:炎の映像素材へ戻る。
シーン9:カラーバーのスクロールエフェクト2。
シーン10:フェードアウト。



L.E.D.MXの制御では、X、Y、Zポジションやローテイトを使用した位置パラメータやスピード制御パラメータに対して、ムービングライトのパン、チルトと同様にスタンバイキューを作成した方が良いでしょう。

今回は小規模なイベントスペースを想定してZeroo88社「Jester24/48」を使用しました。
例えば、ムービングを使いながらL.E.D.MXの色制御をする場合は、ムービングコンソールであるZero88社「SOLUTION」を使用すると、これまでとは異なる表現が可能になると思います。
また、映像制御ソフトウェアも、今回使用したMediaMasterProのほかに、機能を絞ったMediaMasterExpress、KuwatecのSynVisumを選択することもできます。
映像制御ソフトとEtherMXを組み合わせて、使用する機材や規模の大きさによってコンソールを使い分けることで様々な場面でL.E.D.MXを有効利用できます。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:06|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年04月04日

L.E.D.MX第15回 〜L.E.D.MX実践編その2。

浪花亭馬彦です。

今回は、白い画像を他の素材と重ねる方法、および黒い画像を重ねる方法を活用してみます。

まず、フェーダ1の白画像(RGBのパラメータは100%状態)とフェーダ2のカラーバー素材を重ねてみました。
カラーバー素材を100%にした状態で、白画像を上げていくと元の画像よりも色が淡く出力されます。



炎の映像でも試してみます。
同様に激しい表現のあかりが柔らかくなっているように感じられると思います。



元々の素材に白い画像をいくらか加えることで、全体的に淡くする効果が得られます。

次は黒い画像です。
今回実践している素材の使用方法では、基本的に、インテンシティフェーダを上げると仕込まれている機材が全て点灯するようになっていますが、黒い画像を使用して画格内に既に出力中の素材に重ねることで、投影エリアを制限することができます。

一つ目の動画はフェーダ7の黒画像を1枚使用し、X Position、Y Position(フェーダ17、18)を制御してローホリ以外を隠しています。



次の動画は別のフェーダに仕込んだ黒画像を2枚使用して、画格の上部と下部にポジションをとることで仕込みの奥と前を遮り、SSだけを点灯しています。



また、三方向をマスクすることでシーリングのみ点灯しています。



黒い画像のフェーダを下げていくことで全体的なフェードインへと移行しています。

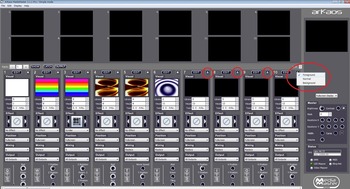

また、ArKaos MediaMasterでは素材のレイヤリング(重ね順)という考え方があります。
通常は、後発の素材が優先的に前面へ出力されます。

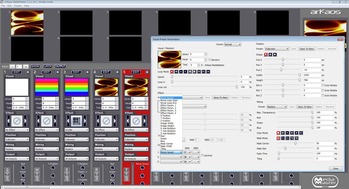

今回は、状況に関わらず黒画像が最前面出力になるように設定したいので、画像の丸で囲んでいる部分をNormalからForegroundへ変更し、常時前面出力にしています。

LEDMX151

白い画像ではエフェクトを淡くする効果が、黒い画像では、ステージ上の投影エリアを制限する効果が可能になります。
次回へ続きます。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:08|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月31日

L.E.D.MX第14回 〜L.E.D.MX実践編その1。& EtherMX更新。

浪花亭馬彦です。

今回は実践編として、小規模ステージでL.E.D.MXを使用した場合を検証してみます。

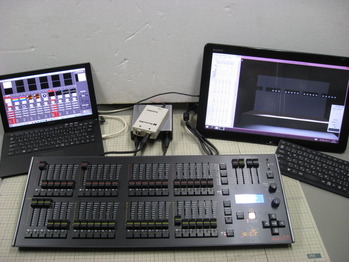

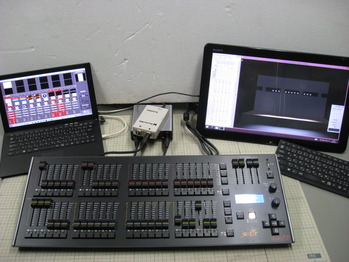

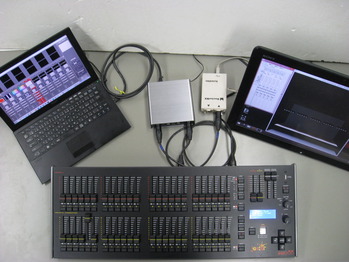

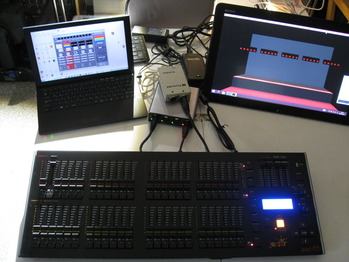

各種機材類を接続した写真です。
基本的なワイヤリングはこれまでと同じですが、使用する機材が増やしたのでEtherMXのポート2も「出力」に使用します。

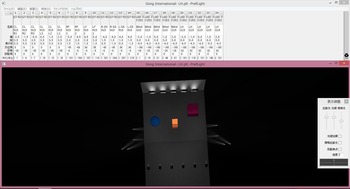

画像ではPrefLightで使用するDoctorMXインタフェイスが2つになりますが、実際の現場では必要ありません。
EtherMXのポート1、2はそれぞれ機材へ繋いでいる状態になります。

LEDMX141

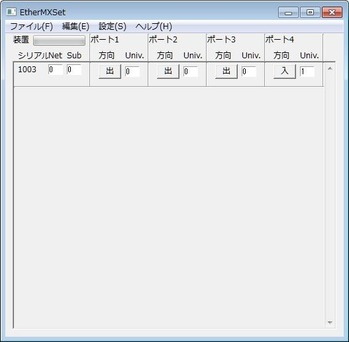

EtherMXの設定です。
ポート1、2は機材側へ「出力」、ポート4はDMXコンソール「Jester24/48」からの信号が「入力」されます。
同様にArKaos MediaMasterのPreferenxceのDMXタブ内でArtNet入力設定も変更します。

LEDMX142

仕込み内容を仕込み位置別に書くと、客席側から、

・シーリング:GT915x6台
・上下フロント:GT915x各2台
・SS:GT915x各2台
・ブラインダ:GM15x5台
・ローホリ:GM15x5台

というような内容になっています。
画像のチャンネル部分は左側がユニバース、右側がチャンネルを表しています。

LEDMX143

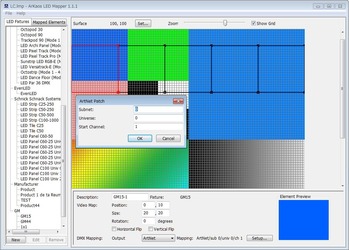

仕込みに合わせてLED Mapperでマッピングデータを作成します
左側には配置したフィクスチャの一覧を表示しています。

LEDMX144

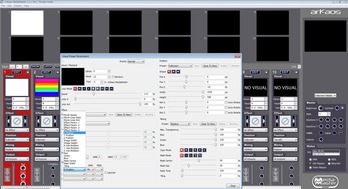

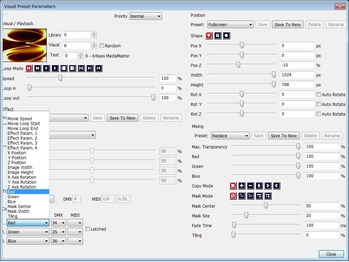

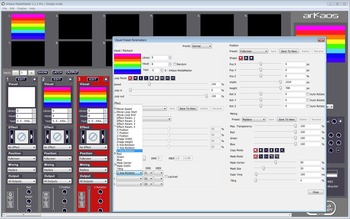

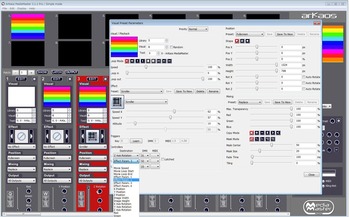

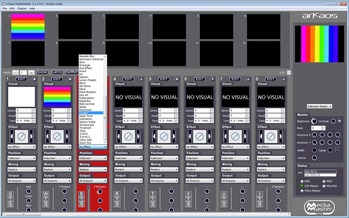

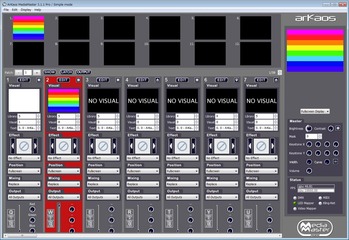

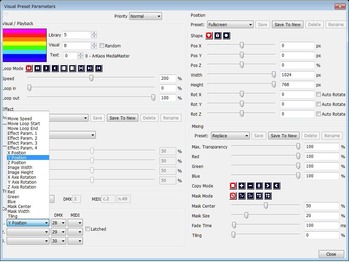

ArKaos MediaMasterのセッティングは、各レイヤの素材のポジションを変更/制御できるように、各レイヤのコントロールチャンネルを割り当てておきました。

LEDMX145

DMXコンソール「Jester24/48」は、上段(赤ツマミ)が各レイヤのインテンシティを、下段(黄ツマミ)が各レイヤのパラメータを制御します。



レイヤ1の「白い静止画素材」は、下段のパラメータ制御(R/G/B)を使って、ステージ全体の色調整として利用します。
レイヤ2と3のカラーバー素材は、位置情報のパラメータ制御(Z Position)を使って、ステージ上の場所による色調整を行います。



カラーバー素材にスクローラエフェクトをかけてパラメータのフェーダを上下することで、ステージ全体のカラーエフェクトを行います。



暖色系のウネリの動画素材を出力すると「炎」を感じるような表現だったり、波紋の動画素材を使うと、自然なブルーのロールエフェクトが表現できます。
このように動画を照明機材に出力してみると、これまでとは違った視覚的効果が得られます。


EtherMX更新。

2014/3/29
v1.0.5
以下の機能を追加
(装置バージョン「3」に更新して下さい)
無信号時に 0 を出力




《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:02|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月27日

L.E.D.MX第13回 〜素材の準備その4。& DoctorMX更新〜ついにスマホでDoctorMX!

gongです。

消費税アップを前に、日本中の人がいろんな買い物をしてるようで、佐川急便さんがてんてこ舞いになってるそうです。
その影響で、遅配も多くなっているとのこと。
特に西日本方面への荷物が遅れ気味だそうです。
本日以後、月末までのご注文分の出荷に関しては、時間指定はもちろん、日付指定も難しいかもしれません。
ご了承くださいませ。

それでは馬彦くんのL.E.D.MX講座です。はりきってどうぞ。

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

浪花亭馬彦です。

今回は黒い静止画ファイルを利用した場合、どのように見えるかをみていきたいと思います。
使用する静止画ファイルは、単なる「黒」をバックにしたJPGデータです。
ご覧のようにRGB全て0%です。

LEDMX131

この静止画ファイルをフェーダ7に割り当てます。

LEDMX132

フェーダ7を100%まで上げていきます。

LEDMX133

黒い静止画ファイルですので、フェーダ7だけの操作では特に変化は分かりません。

次に、フェーダ1の白い静止画ファイルを100%で出力した状態(R、G、Bのパラメータが割り当てられたフェーダ25、26、27も100%の状態)で、フェーダ7を動かすとどのように見えるでしょうか?



フェーダ7をあげることでR/G/Bとも0%に近付き、最終的にブラックアウトします。
この効果を利用して、点灯の範囲と明るさの制御を行います。

フェーダ7に「X Position」パラメータ制御としてフェーダ43を割り当てます。
これで黒い静止画ファイルの左右位置をフェーダ43で使用できるようになりました。

LEDMX134

また、同じ黒の静止画ファイルをフェーダ8にも割り当て、同様に「X Position」をフェーダ46に割り当てます。

LEDMX135

まずフェーダ1を100%まであげて白を出力します。
次にフェーダ7を100%まであげて黒を出力します。
フェーダ43(X Position)が0%の時点では、黒い静止画ファイルは画格の外あるので出力されませんが、フェーダ43を上げていくにつれ左から右へ移動していきます。
すると下手側から順に消灯していきます。

LEDMX136

同様にフェーダ8を100%にあげて、フェーダ46(X Position)を上げていきます。
すると同じように下手から黒が進んでくるので、上手側へ持っていきます。

LEDMX137



また、フェーダ7、8、43、46のチャンネルレベルを調節することでエリアごとの明るさを制御しています。



このように黒い静止画ファイルだけでも、ArKaos MediaMasterのパラメータをフェーダに割り当てることで、点灯エリアの制限および明るさの調節をすることができます。

〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

再度gongです。

DoctorMX更新。
なんの前触れもなく、DoctorMXがどえらい進化です。

2014/3/26
v4.0.2
HTTP 機能を追加。


これにより、外部のWebブラウザからの操作、たとえばスマホからも操作できるようになった!ということです。
詳細は↓
http://www.kuwatec.co.jp/doctormx/jp/man/contents/httpw.html
さっそくやってみてください!
ウチでも実験してみますので、後日当ブログでご報告します。

httpwbrwsr




《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:15|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月19日

L.E.D.MX第12回 〜素材の準備その3。

浪花亭馬彦です。

今回は、ArKaos MediaMasterに既にプリセットされている映像素材を機材に出力した場合をみていきます。
ヴィジョン系ではない照明機材の場合、表現されるピクセル数は、ほとんどの場合「1ピクセル」になりますので、映像素材をそのまま映し出すことはできません。
ですが、ごく一部分だけが機材へ出力されることを利用して、本来の映像素材とは異なる全く別の効果が得られます。
いくつか試してみます。

次の動画をフェーダ4に割り当てます。

LEDMX121

炎が舞っているような映像ですが、照明機材に出力すると激しいエフェクトのようになります。
打ち込みでは難しい部類のエフェクトですが、L.E.D.MXを利用すると、とても簡単に再現できます。



さらにRGBのパラメータをそれぞれフェーダ34、35、36に割り当ててみます。

LEDMX122

それぞれを個別に操作して、映像素材から色を引いて出力します。
色の変更がある場合でも、非常に簡単に応できます。



また、映像素材の場合には、素材本来の再生速度がありますが、L.E.D.MXだとスピードコントロールも可能です。
同じ素材をフェーダ5に、Movie Speedのパラメータをフェーダ37にも割り当てて制御してみます。

LEDMX123

これをフェーダで操作します。



このように映像素材の再生速度を変化させてエフェクト効果を変化させてみました。
このMovie Speedパラメータはレベル0%が停止状態、レベル25%が素材本来の再生速度、レベル100%が4倍の速度で出力されます。
フェーダを25%の位置に持ってくると本来の速度で出力されます。

ArKaos MediaMasterには映像素材がプリセットで用意されているので、エフェクト効果も簡単に選択することができ、アレンジすることもできます。




割り込みgongです。

2/19に開催したセミナー『OakValley2014Winter:EtherMXで広がる照明演出の世界』にて配布した、クワテック社&ArKaos社製品の割引クーポン使用期限は明日3/20(木)までです。
うっかりお忘れの方、お急ぎください!



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:07|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月14日

L.E.D.MX第11回 〜素材の準備その2。

浪花亭馬彦です。

前回は白い画像を作成して、ArKaos MediaMasterのRGBのパラメータを、DMXコンソールJesterのフェーダに割り当てて、個別に制御することでカラーミックスを検証しました。

今回は、8色を連続的に配置したカラーバー画像(8colors.jpg)を作成して、実際に出力までを検証してみます。
今回の素材はイラストレータで作成していますが、パソコンに付属する「ペイント」のような簡易編集ソフトでも作成可能です。
また、継ぎ目の部分が多少粗さが残っても、L.E.D.MXでの使用には差し障りありません。

LEDMX111

この画像をフェーダ2に割り当てます。

LEDMX112

Jesterでフェーダを上げると、LED Mapperでフィクスチャをマッピングしたあたりの赤(画格の上部)だけが出力されています。

LEDMX113

この画像を上下に移動することで任意の色で制御できるようにします。
ArKaos MediaMasterのEDITをクリックしてVisual Preset Parametersウィンドウを開きます。
ここでは、フェーダ28に「Y Position」を割り当てました。

LEDMX114

するとフェーダ28のチャンネルレベルによって色の位置が制御できるようになりました。

)

今度はこの画像を利用して、エフェクト演出を行います。
まずフェーダ3に同じ画像を割り当て、フェーダ31には「Z Axis Rotation」を割り当てます。

LEDMX115

Z Axis Rotationによって素材を回転させることができるので、個別に色を変化させることができるようになります。

)

さらに、Z Axis Rotationを使って素材の角度を90度に設定した状態で、ArKaos MediaMasterに備わっているエフェクト「Scroller」を使用してみます。

LEDMX116

Scrollerエフェクト固有のパラメータ、例えば動作速度(Speed Y)をDMXコントロール(フェーダ32)に割り当ててみます。

LEDMX117

)

最後にフェーダ33に「Z Positon」を割り当ててみます。

LEDMX118

Z Positonは素材の奥行感を設定する項目で、これを利用してエフェクトの目を細かくしたり、全体を変化させたり、といったことができるようになります。

)

このように複数の色を使った1枚の静止画素材だけでも、単色設定やチェイスエフェクトなど複数の役割をこなすことができるようになります。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:30|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月12日

L.E.D.MX第10回 〜素材の準備その1。

浪花亭馬彦です。

今回は、L.E.D.MXで使用する静止画素材を準備してみます。
ArKaos MediaMasterでは様々な保存形式のデータに対応しています。
今回はスタンダードなJPEGで保存して使用することにします。

今回の作成作業にはイラストレータやフォトショップなどを使用していますが、シンプルな素材であればペイントなどの簡易編集ソフトを使用して作成することもできます。

まず、シンプルな白一色の素材(white.jpg)です。
この画像の成分はRGBすべて100%となっています。

LEDMX101

次にこの素材をArKaos MediaMasterのフェーダ1で使用できるよう設定します。
フェーダ1のVisualの部分(サムネイルの部分)をクリックするとLibrary Managementウィンドウが起動します。
先ほどの素材(white.jpg)をドラッグアンドドロップして任意の場所に貼り付けます。

LEDMX102

これをDMXコンソールJester24/48で出力してみます。
フェーダー1を上げ下げすると白で全体の点灯、消灯ができる状態になります。



ArKaos MediaMasterでは、様々なエフェクト機能を使って素材を加工して出力することができます。
この素材に対してR/G/Bを個別に調整してみます。
さらに、DMXコントロールによって最大3パラメータを外部制御できるので、Jesterのフェーダ25-27に割り当ててみます。
ArKaos MediaMasterのフェーダ1のEDITをクリックするとVisual Preset Parametersウィンドウが開きます。
ウィンドウの左下にDMXに割り当てる設定項目があります。
ここでは
フェーダ25…R
フェーダ26…G
フェーダ27…B
とします。

LEDMX103

すると、フェーダ25、26、27がR/G/Bの個別のディマーとして設定することができます。
この場合、フェーダ1はグランドマスタの役割になります。



このように、準備した静止画素材は白1枚だけですが、設定を調節することでR/G/Bの個別制御が可能になります。
次回に続きます。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:04|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年03月05日

L.E.D.MX第9回 〜EtherMXSetとLED Mapperの設定。

浪花亭馬彦です。

前回に引き続き、EtherMXに接続された機器の設定について、今回は、LED MapperとEtherMX、LED機材側への出力する部分をみていきます。

LEDMX091

まずEtherMXの設定からです。
EtherMXのポート1から機材側へ出力します。

ユニバースは、ポート4で設定する予定の「1」と重複しない数値にします。
ここでは、
・ポート1:出
・ポート1:Univ.は0
と設定しました。

LEDMX092

次にLED Mapperの設定です。
フィクスチャを配置するときにサブネット、ユニバース、およびスタートアドレス設定を行います。
LED Mapperから出力するユニバースとEtherMXで出力ポートに設定するユニバースと同一にします。
ここでは使用するEtherMXのSubnetとポート1に設定した内容を入力します。
スタートチャンネルは使用する機材のチャンネルに合わせます。
・Subnet:0
・Universe:0
・StartChannnel:1

LEDMX093

また、LED Mapperでフィクスチャをコピーする際は、スタートアドレスは自動計算されて割り振られます。

次に今回仕込んでいる機材の一覧とチャンネル設定です。
次の画像のようにGM15を5台使用するとします。

15チャンネルモード(RGB制御×5発)で、チャンネルの設定は下手の灯体を1ch目に設定して順に必要チャンネル分加算しています。
(PrefLightでユニバースを設定する必要があるので、ここでは1として設定していますが、実際の機材ではスタートアドレスのみの設定で済みます)

LEDMX094

これで、マッピングデータ上の設定内容がEtherMXを介して機材側へ出力されるようになりました。

次回に続きます。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:26|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加

2014年02月28日

L.E.D.MX第8回 〜EtherMXSetとは?& DoctorMX,PrefLightに新たなサービス。

浪花亭馬彦です。

今回はEtherMX専用アプリケーション「EtherMX Set」についてみていきます。
前回ご紹介したEtherMX本体にはスイッチ類を省いた設計になっているので、設定は全てEtherMX Setを使用します。
すでに当ブログにて詳細が掲載されているので、L.E.D.MXに関連した設定項目と接続例に基づいた設定についてみていきます。

まずをパソコンにEtherMXをイーサネットケーブルで接続して、EtherMX Setを起動すると次のウィンドウが表示されます。

LEDMX081

認識されているEtherMXのシリアル番号(今回は1003)と共に、EtherMXに記録されている各ポートの設定内容が表示されます。

Net
ArtNetのバージョン3より追加された設定項目で0から127までのいずれかを設定します。
ArtNet1もしくは2の場合は0に設定します。
今回のL.E.D.MXシステムでは0にします。

Sub
ArtNetのSubNet番号で、0から15の範囲で設定します。
今回のL.E.D.MXシステムでは0にします。

方向
1から4の各ポートについて、DMX出力するか、DMX入力するかを設定します。
「入」「出」はクリックすることで切り替わります。

Univ.
Universeを表し、0から15の範囲で設定します。

今回のL.E.D.MXシステムにおける接続例をみていきます。

・DMXコンソールJesterとEtherMXのポート4がDMXケーブルで接続。
・EtherMXとパソコンがイーサネットケーブルで接続。
・EtherMXのポート1からDMXケーブルで機材(GM-15を5台使用)へ出力。

操作系の物理的な配線は以上のようにシンプルな構成になっています。

LEDMX082

続いて各種設定です。

JesterからはDMX出力となり、EtherMXのポート4はJesterからのDMX信号をUniverse1で入力するので、

・ポート4:入
・ポート4:Univ.は1

と設定します。

次に、EtherMXのポート4、Univ1で入力された信号はArtNetに変換され、ArKaos MediaMasterで受けるので、ArKaos MediaMasterのPreferenceからDMXタブをクリックしてEherMXで設定した内容と同じように設定をします。

・DMX Interface:ArtNet
・Subnet:0
・FirstUniverse:1

その他の項目はここでは触れません。

LEDMX083

また、ArKaos MediaMasterでは読み込むマッピングデータも指定します。
今回は「LC」というファイルを使用します。
Activeにも忘れずにチェックを入れます。

LEDMX084

最後にLED MapperからのArtNet出力がEtherMXを介してポート1へ出力されますが、機材の仕込みと合わせて次回みていきます。


DoctorMXPrefLightに、新たなサービスが始まりました。

DoctorMX更新。

2014/2/26
機種別コントローラー 追加ダウンロード
機種別コントローラー 追加
Clay Paky
Alpha Spot HPE 1500
LIGHT SKY
F330 SPOT
Martin Professional
MAC III Profile
VariLite
VL3500 Wash


2014/2/27
機種別コントローラー 追加ダウンロード
LIGHT SKY
F330 BEAM
F330 WASH


PrefLight更新。

2014/2/26
装置表現 追加ダウンロード
特定の装置の表現を修正、改良。
Elation Professional
Design Spot 250(色の順序を修正、任意の色を設定できるよう変更)


今回の更新で、DoctorMXは、
機種別コントローラー 追加ダウンロード
http://www.kuwatec.co.jp/doctormx/jp/eqadd.html

またPrefLightは、
装置表現 追加ダウンロード
http://www.kuwatec.co.jp/preflight/jp/instadd.html

が新設されました。

DoctorMX、PrefLightとも、これまではアプリケーションの更新とともに行っていたフィクスチャライブラリの追加を、アプリケーションの更新前でも追加できるようになりました。
ダウンロード/解凍したデータファイルを、所定のフォルダに追加するだけですので、非常に簡単です。その具体的な方法は上記URLに書かれています。



《ゴング二十"執念"特価市》第一弾!

ロスコ・FXスモーク液
1Lx12本/箱で定価¥38,400.-(1L/本あたり¥3,200.-)のところを1L/本あたり‥‥‥価格はお問い合わせください!


《ゴング二十"執念"特価市》第二弾!

ロスコ・スモークマシン1200を、超おトクなセットで販売いたします!
舞台照明家様向けの"Touring Set"と、
クラブ・ライブハウス・小劇場様など向けの"Club Set"をご用意。
そして、各々のセットに、新製品"FX液""FX以外の液"(*)が選べます。

Touring Set A〜1200本体・ハードケース・FX液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Touring Set B〜1200本体・ハードケース・FX以外の液x12本
 ¥98,000+¥30,000+¥38,400=合計¥166,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set A〜1200本体・FX液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!
Club Set B〜1200本体・FX以外の液x12本
 ¥98,000+¥38,400=合計¥136,400.-のところを‥‥お渡し価格はお問い合わせください!

*上記の"FX以外の液"とは、スタンダード・ステージ&スタジオ・クリア・ライトの4種です。
4種を混ぜて12本ではなく、同種の液を12本でご注文を承ります。
各液の特徴はこちら↓
http://coburn.jp/mini_win/20130918.html


《ゴング二十"執念"特価市》第三弾!

ArtNet3-DMX/RDM相互変換機Kuwatec EtherMX
定価¥140,000.-(税別)を→新発売特価¥98,000.-(税別)!
※お洒落な専用ポーチ付き!

EtherMX専用ダボアダプタ(GONG16/17兼用ダボ&GONG落下防止ワイヤ(軽量型)付)
定価¥3,000.-(税別)を→新発売特価¥2,100.-(税別)!


※金額は消費税別です。
※予定数量に到達次第、終了する場合があります。
※別途送料を頂戴します。
※お支払は「佐川急便eコレクト(現金代引)もしくは「ご入金確認後出荷手配」となります。
※数量によっては納期を頂戴する可能性があります。

ご注文・お問い合わせはこちらまで↓
gong01@gonginternational.jp




cpiblog00465 at 08:11|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加
