2016年03月04日

「JATET劇場演出空間技術展2016」レポート〜最終回

ご機嫌いかがですか?カルーセル彦です。

JATET劇場演出空間技術展」レポート、今回が最終回になります。
これまでのブログでは、この展示会でネットワークにつながる各デバイスやソフトウェアを紹介してきました。
最終回の今回は、ネットワークを語る上で、重要で、中心の位置にあるイーサネットハブ「NA DigiSwitch」を紹介します。

1

複数のデバイスをひとつのネットワーク上で動作させるには、必ずイーサネットハブが必要になります。
ネットワークの中心に位置するハブは、あらゆるデバイスとイーサネットケーブルで接続されるので、非常に重要なことが分かります。
例えば今回の展示会出展製品も、以下の画像のように、イーサネットハブがないとネットワークを構築できません。

2

イーサネットハブが中心で中継基地の役割を果たしています。

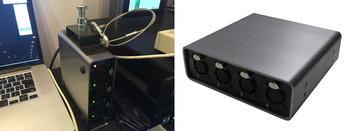

そんな重要なイーサネットハブとして、GONGではCompanyNA社のDigiSwitch(デジスイッチ)を2台使用しました。

3

イーサネットハブは、家電量販店やコンピュータ専門店で、多様な製品が販売されています。
ですが・・・会社やご自宅のイーサネットハブが不調で、インターネットがつながらなくなったり、メールが送受信できなくなったりしたことはありませんか?おそらく経験があると思います。
そんな時、イーサネットハブのポートを抜き差ししたら改善されたり、ハブそのものを最新機種に買い替えたら、劇的に改善されたりすることもあります。
民生品のイーサネットハブは、そういったトラブルの可能性があります。
しかし、ステージや舞台で構築されるネットワークにおいては、そういったリスクを招くわけにはいきません。
そこで、この業務用イーサネットハブ「NA DigiSwitch」を推奨します。

NA DigiSwitchには、大きな特徴が多数あります。

・イーサコンポート搭載

イーサコンポートは、衝撃やちょっとした緩み、引っ張り、押し込みなどによるポートの破損・外れを回避します。

4

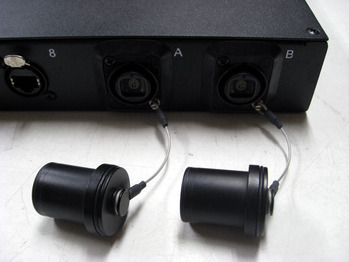

・パワコンケーブル採用

他のイーサネットハブ製品ではIEC電源ソケット(コンピュータやモニタの電源ケーブル差込口にある台形状ソケット)を使用している場合があります。
汎用性が高いですが、緩みや外れの可能性が高いというデメリットもあります。

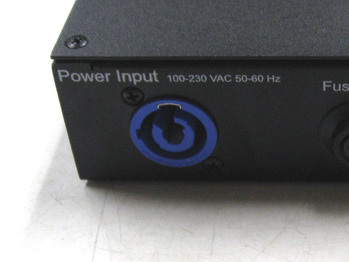

NA DigiSwitchではノイトリックパワコンケーブルを採用し、本体と電源ケーブルが外れる可能性がなく、接触不良の可能性が低減します。

5

・ギガビットイーサ対応

通信速度帯域は10/100/1000 Baseに対応最大転送スピードを自動認識/設定し、遅延や干渉を防ぎます。

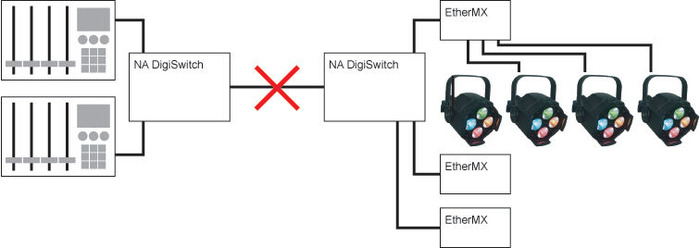

・リングプロトコル

複数のNA DigiSwitchを、2本のイーサネットケーブルでリング状に接続することで、万一のケーブルトラブルでもネットワークシステムを維持できるリングプロトコルに対応します。
(リングプロトコル非対応のイーサネットハブをリング状に使用すると、信号のループ障害を招きます)
仮に障害・破断が発生したとしても、NA DigiSwitchはスイッチングし、回避する機能を持っているのです。

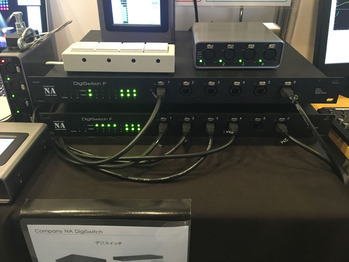

今回の展示会では、上下のDigiSwitchのポート1とポート6をそれぞれイーサネットケーブルで接続しています。

6

・VLAN機能

上位機種「NA DigiSwitch 20」では、物理的な接続形態とは別に、仮想的なネットワークを構成するVLAN(ヴァーチャルLAN)によって、複数のプロトコルを整理してネットワーク構築ができます。
最大8個にグルーピングが可能で、ネットワークの混在によるトラフィックを低減します。

・バックアップバッテリ内蔵

上位機種「NA DigiSwitch 20」では、万一の停電時も1時間は駆動するバックアップバッテリを内蔵しています。

・光ファイバーポート搭載

上位機種「NA DigiSwitch F」「NA DigiSwitch 20」では、通常のイーサネットケーブルよりも、さらに転送距離を伸ばすことができる光ファイバーケーブル用オプティコンポートを2ポート搭載しています(最大転送距離500m)。
大型設備などで、制御システム側と負荷側が長距離になる場合は、この光ファイバーケーブルを使ってデバイス間をリング接続することもできます。

7

・ファンレス筺体

NA DigiSwitchはファンレス筺体です。
埃やスモークの充満するステージ・舞台でも故障しにくい設計と共に、動作音がありません。

・RDM対応

NA DigiSwitchはRDMに対応しています。
RDM規格に対応していない(一般的な)イーサネットハブではRDM情報を取得することができません。

NA DigiSwitchシリーズには、

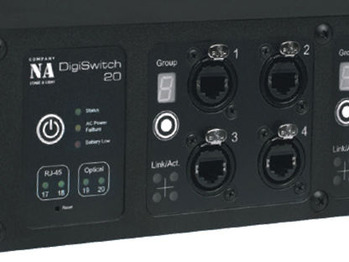

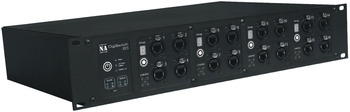

高性能フラッグシップ「NA DigiSwitch 20

8

ミドルレンジの「NA DigiSwitch F」(今回の展示品はコチラです)

9

そしてコストパフォーマンスモデルの「NA DigiSwitch

10

の3種類があります。

EtherMXDIAheartなどのネットワークデバイスや、マルチユニバースを扱うArtNetコンソール、ArKaosMADRIXなど映像出力・電飾制御ソフトウェアを使用する現場では、イーサネットハブには業務用途のイーサネットハブ「NA DigiSwitch」をお使いください。
