DoctorMX 更新報告

2019年07月23日

DoctorMX更新報告v4.5.7〜コンソール、レコーダー、キューシートの機能追加。

ご機嫌いかがですか?カルーセル彦です。

先月、DoctorMXが大幅にアップデートされました(v4.5.7)。
今回は、その中のコンソールレコーダーキューシートに関しての更新報告です。

v4.5.7
コンソールの「USITT ASCII テキストファイル」読み込みの不具合を修正。
コンソールのチャンネル動作に「加算」を追加。
レコーダーに「全てのレコーダーを制御」機能を追加。
キューシートに「キュー時刻を変更」機能を追加。



【コンソール機能に関して】

コンソールの「USITT ASCII テキストファイル」読み込みの不具合を修正。

・・・ASCIIエクスポートデータをDoctorMXで取り込んだ際の、一部キューデータの再現において修正がされています。

コンソールのチャンネル動作に「加算」を追加。

・・・コンソールの各チャンネルの動作に関して、これまでのミックス、専用(EXC)、アッテネートの3種に、新たに「加算(add)」が追加されました。
「加算」は、コンソール機能への入力レベルに対して、各チャンネルフェーダーで設定したレベルを「加算して」出力します。

1


【レコーダー機能に関して】

レコーダーに「全てのレコーダーを制御」機能を追加。

・・・いくつかの演出データを再生する場合など、DoctorMXでは「複数ライン」を使って対応できます。

2

画像のように、複数ラインの複数のレコーダー機能を同じタイミングで制御したり、同時記録開始等ができるようになりました。

3


【キューシート】

キューシートに「キュー時刻を変更」機能を追加。

・・・キューシートの時間モードを使用時に、選択されている複数のキューを一括で時間調整できる機能です。
選択したキューの最上位を時間変更すると、選択された他のキューも同じ時間差で変更されます。

4

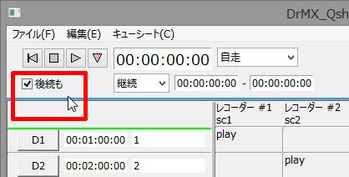

似たような機能として「後続も」がありますが、

5

これは時間変更したキュー以降がすべてを一括して同じ時間差に変更します。
この「キュー時刻を変更」機能は選択したキューだけを変更します。


Kuwatec DoctorMX
http://gonginternational.jp/archives/product/kuwatec-doctormx



〜展示会出展のお知らせ〜

ゴング・インターナショナルは各地の展示会に出展いたします。
皆さま、お誘い合わせの上、是非お越しください。スタッフ一同、お待ち申しております。

5

《九州放送機器展2019》
日時:2019年7月31日(水)10:00-18:00、8月1日(木)10:00-17:00
場所:福岡国際センター 福岡市博多区築港本町2-2

出展予定製品:
ArKaos MediaMaster
MADRIX STELLANEBULAORIONなどのMADRIXハードウェア
DIAheartEtherMXEx8SwitchMasterなどのネットワークデバイス
DoctorMXSynVisumPrefLightなどのKuwatec製ソフトウェア類
DMX BALLDMX DOT30DMX DOT50DMX MINI MEDIA BARなどのLEDデバイス


S&D2019

《SIGN&DISPLAY SHOW2019》
日時:2019年8月29日(木)、30日(金)、31日(土) 10:00-17:00
場所:東京ビッグサイト 青海展示棟 ※いつもとちがうところです! Aホール ブースNo.89


なにわ

《第2回なにわ灯り展「さよなら#86(パーロク)」》
日時:2019年9月6日(金)10:00-19:00 7日(土)10:00-15:00
場所:読売テレビ旧社屋 大阪市中央区城見2-2-33


25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《ゴングインターナショナル創業25“執念”プレゼント企画実施中!》

カラーフィルタに色番書いたりする「あれ」をプレゼント!
詳細はこちら↓
http://blog.livedoor.jp/cpiblog00465/archives/52532099.html




cpiblog00465 at 08:09|PermalinkComments(0) このエントリーをはてなブックマークに追加

2019年07月04日

DoctorMX、EtherMXがsACNに対応!〜リーズナブルにsACNネットワークが実現します:DoctorMX編。

ご機嫌いかがですか?カルーセル彦です。

6月22日、DoctorMX最新版v4.6.0sACN機能が追加されました。
そして、6月23日には、EtherMX最新版v1.3.4sACNに対応しました。
これで、DIAheart(DIAheartRackMount)EtherMX(Ex8)DoctorMXSwitchMastersACNネットワークをリーズナブルに構築することができるようになりました!

sACNとは・・・

2006年にESTA(Entertainment Services and Technology Association)によって、高機能で信頼性の高い通信規格として「ACNプロトコル」が公開されました。
さらに、ACNプロトコルを応用し、DMXデータ伝送の為のストリーミングプロトコルとしてsACN(ストリーミングACN)が誕生しました。
sACNの特徴を、分かりやすくまとめてみます。

・DMXをイーサネットで送る為のプロトコル
・Art-Netによく似たイメージ
・2アタマなどのIPアドレス設定をしなくてもOK
・Net/Subnet/Universeの指定をせず、全て通し番号のユニバースだけで設定可
・最大で63999ユニバースを送信可能(Art-Netは最大32768ユニバース)
・Art-Netに比べてより軽い負荷で通信可能

今回は、DoctorMXのsACN機能を紹介します。

DoctorMXのsACN機能・・・

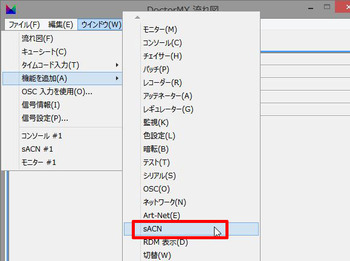

DoctorMXの流れ図メニューバー[ウインドウ]→[機能を追加]→[sACN]をクリックし、sACN機能を起動してください。

1

sACN機能はArt-Netの設定と非常によく似ています。

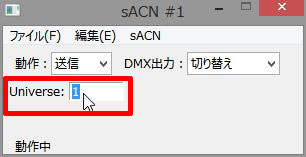

送受信する「ユニバース」を「Universe」で指定します。

2

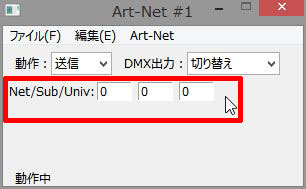

Art-Net機能の場合、Net(0-127)/Subnet(0-15)/Universe(0-15)の3つを組み合わせて32768ユニバースのうちの該当するユニバースを指定しますが、

3

sACNの場合、Universeの一項目で0-63999のいずれかを入力するだけでユニバースを指定できます(ユニバース設定が簡単です!)。

動作は不使用、送信、受信から選択します。

4

sACNは「マルチキャスト(1 対 複数)」で通信します。
Art-Netで複数通信する場合は「ブロードキャスト(1 対 すべて)」となり、ネットワーク内のすべてのノードに対して伝送します。
マルチキャストのsACNは、ネットワーク上で紐付いている複数に対して伝送できます。
どちらも複数に伝送できる特徴がありますが、マルチキャストの場合は関連している送信先にだけ送ることができるので、効率的に伝送できます。

DMX出力の項目では、

・DMX入力
・Art-Net入力
・切り替え
・ミックス


から選択します。

5

DMX入力は、sACN機能に対してDMX入力をsACNに変換します。
Art-Net入力は、sACN機能に対してArt-Net入力をsACNに変換します。
切り替えは、受信状態の場合はArt-Net入力をsACNに変換し、受信以外の場合はDMX入力をsACNに変換します。
ミックスは、DMX入力とArt-Net入力をミックスし、値の大きい方(HTP)をsACNに変換します。

また、Art-Net機能と同様に、マージ機能も使用できます。
メニューバー[sACN]→[マージウインドウ]
マージウインドウで、特定のチャンネルをクリックすると「LTP」に切り替わります(無印はHTPです)。

6

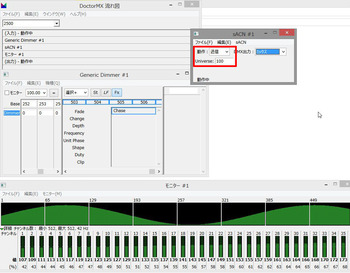

早速、DoctorMXのsACN出力を確認してみましょう。
DoctorMXで出力レベルの分かりやすい、エフェクトデータを作成しました。
sACNの「ユニバース:100」で送信状態にします。

7

DIAheart上で確認してみます。
DIAheartSetのメニューバー[設定]→[sACNを使用]をクリックします。

8

sACNモードに切り換わると、DIAheart上にsACNユニバース100のデータが表示されます。

9

さらにDoctorMXのsACN機能を複数使って、sACNマルチユニバース送信し、DIAheartでモニターしたものを動画に収めました。



次回はEtherMXのsACN対応について紹介します。

Kuwatec DoctorMX
http://gonginternational.jp/archives/product/kuwatec-doctormx
Kuwatec EtherMX
http://gonginternational.jp/archives/product/kuwatec-ethermx
Kuwatec Ex8
http://gonginternational.jp/archives/product/kuwatec-ex8
Kuwatec DIAheart
http://gonginternational.jp/archives/product/kuwatec-diaheart
Kuwatec DIAheart RackMount
http://gonginternational.jp/archives/product/kuwatec-diaheart-r



〜展示会出展のお知らせ〜

ゴング・インターナショナルは各地の展示会に出展いたします。
皆さま、お誘い合わせの上、是非お越しください。スタッフ一同、お待ち申しております。

5

《九州放送機器展2019》
日時:2019年7月31日(水)10:00-18:00、8月1日(木)10:00-17:00
場所:福岡国際センター 福岡市博多区築港本町2-2


S&D2019

《SIGN&DISPLAY SHOW2019》
日時:2019年8月29日(木)、30日(金)、31日(土) 10:00-17:00
場所:東京ビッグサイト 青海展示棟 ※いつもとちがうところです! Aホール ブースNo.89


《第2回なにわ灯り展(仮称)》
日時:2019年9月6日(金)10:00-19:00 7日(土)10:00-15:00
場所:読売テレビ旧社屋 大阪市中央区城見2-2-33


25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《ゴングインターナショナル創業25“執念”プレゼント企画実施中!》

カラーフィルタに色番書いたりする「あれ」をプレゼント!
詳細はこちら↓
http://blog.livedoor.jp/cpiblog00465/archives/52532099.html





cpiblog00465 at 09:40|PermalinkComments(0) このエントリーをはてなブックマークに追加

2019年06月13日

S姉のMADRIXトレーニング受講レポート(7)〜3日目:Chaser(チェイサー)機能。

おはようございます、S姉です。

MADRIXトレーニングの受講レポート7回目です。

1

MADRIXトレーニング3日目、タイトルは「Creating Advanced Effects」。
コース最終日は、1、2日目で学んだことの総復習で、複雑な演出を実際に作成してみる課題に多く取り組みました。
3日目分のテキストに含まれるチャプターは以下の通りです。
・MADRIX Effects
・Effect Filters
・Effect Layers
・Opacity And Mix Modes
・Mapping, Tiling, Rotation
・Chaser And Macro
・Creating Effects For Complex Patches
・Effects For Special Fixture Arrangements

2


今回は上記トピックの中から「Chaser(チェイサー)」機能について詳しく紹介します。

MADRIXソフトウェアにおけるチェイサー機能は、作成したエフェクトを更に細かく制御するための、少し上級者向けの設定です。
Cue List(キューリスト)機能とも似ていますが、チェイサー機能はより詳細な設定のカスタマイズを可能とします。

一言に「チェイサー機能」と言いましたが、MADRIXには3種類のチェイサー機能が用意されています。

1.Effect Parameter Chaser(エフェクトパラメーター用チェイサー)

各エフェクトの、レイヤーごとの制御が可能なチェイサーです。
最も詳細なエフェクトのカスタマイズに使用します。

3

2.Storage Place Parameter Chaser(プレイスパラメーター用チェイサー)

各ストレージごとの制御が可能なチェイサーです。
ストレージ内のすべてのレイヤーを一括で制御します。

4

3.Group Value Chaser(グループパラメーター用チェイサー)

グルーピングされたフィクスチャを一括で制御するチェイサーです。

5

チェイサー機能でできることは無数にあるため、今回は「Effect Parameter Chaser」の分かりやすい使用例を紹介します。

チェイサー機能未使用の状態で、カラースクロールエフェクトを作成しました。

6

「上から下」へ色がスクロールする設定としています。

7

チェイサーボタン(赤枠内)を右クリックし、「Edit」を選択して設定ウィンドウを開きます。

8

何のパラメーターをチェイサー機能で制御したいか、「Parameter」のプルダウンリストから選択します。
今回は、カラースクロールの向きを一定時間経過後に変更したいので「Effects」を選択します。

9

ウィンドウ右側の「+」ボタンをクリックして、チェイサーリストにステップを追加します。
「Fade Type」、「Fade Time」、「Wait Time」をお好みでカスタマイズします。

10

エフェクト作成画面に戻り、スクロールの向きを「右斜め上」に流れるように設定を変更しました。
(※3つのグループを作成しているため、エフェクトが3分割されています)

11

この状態で、再度チェイサー作成ウィンドウでステップを追加します。
各パラメーターをカスタマイズすれば、これでチェイサーの設定は完了です。

12

チェイサー機能をONにしておくと、MADRIX上でこのエフェクトを選択した際に、自動でチェイサーが動作を開始します。
下記動画より、チェイサーの動作をご確認いただけます。



今回の例ではスクロールの向きに変化をつけてみましたが、他にもサブマスターの値、マッピング設定、フィルター設定等もチェイサーで制御することができます。
エフェクトにより細かい変化をつけたい場合におすすめ!ぜひ実際に試してみてください。

次回は、CSVファイルのインポートについて詳しく説明します。
ご期待ください!

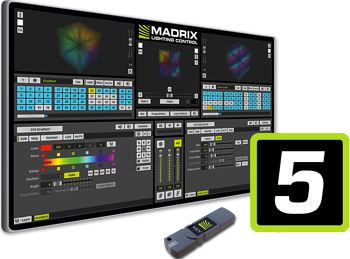

MADRIX 5
http://gonginternational.jp/archives/product/madrix-5


DoctorMXの更新てんこもり。
そこそこ大がかりな更新内容です。
詳細は後日、当ブログにて。

2019/6/12
v4.5.7
コンソールの「USITT ASCII テキストファイル」読み込みの不具合を修正。
コンソールのチャンネル動作に「加算」を追加。
レコーダーに「全てのレコーダーを制御」機能を追加。
機種別コントローラーのシーンリストで、複数シーンの選択/編集に対応。
機種別コントローラーに、
 値形式
 同時変更方法
機能を追加。
機種別コントローラー シーンモードに、
 時間をパラメーターに適用
 シーン並べ替え
 シーン検索
 ステップ初期設定
機能を追加。
キューシートに「キュー時刻を変更」機能を追加。




〜展示会出展のお知らせ〜

ゴング・インターナショナルは各地の展示会に出展いたします。
皆さま、お誘い合わせの上、是非お越しください。スタッフ一同、お待ち申しております。

1

《イースペック機材展 大阪》
日時:2019年6月19日(水) 10:00-18:00、20日(木)10:00-17:00
場所:豊中市立文化芸術センター 大阪府豊中市曽根東町3-7-2


5

《九州放送機器展2019》
日時:2019年7月31日(水)10:00-18:00、8月1日(木)10:00-17:00
場所:福岡国際センター 福岡市博多区築港本町2-2


25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《ゴングインターナショナル創業25“執念”プレゼント企画実施中!》

カラーフィルタに色番書いたりする「あれ」をプレゼント!
詳細はこちら↓
http://blog.livedoor.jp/cpiblog00465/archives/52532099.html




cpiblog00465 at 07:28|PermalinkComments(0) このエントリーをはてなブックマークに追加

2018年11月12日

[ゴングWEB更新情報] 在庫状況を確認できるようになりました!

おはようございます、S姉です。

ゴングWEB更新情報のお知らせです。
http://gonginternational.jp/

先日、ゴングWEBの商品掲載ページをマイナーアップデートいたしました。
それに伴い、試験的に、通常在庫品の一部商品に、在庫の有無を確認いただけるマークを提示するようにしてみました。

1

ゴングでは様々な商品をお取り扱いしていますが、確実に在庫があることお約束できる各種Kuwatec製品(DoctorMX等)の一部に「在庫あり」マークを付けています。
ゴングWEBのトップページ、「Products」からKuwatecバナーを選択し、Kuwatec製品ページへ移動してお確かめください。

2

「在庫あり」マークについては、できる限り最新情報を反映し表示を切り替えるよう気を付けております。
ですが、「在庫あり」と表示されている商品が実際には在庫切れだった、という場合も、ごくまれにあるかもしれません...。
また、在庫数量についての確認は従来通りお電話/FAX/メール等でお問合せくださいませ。


DoctorMX更新。

2018/11/9
v4.5.1
macOS 10.14 での不具合を修正。



PrefLight更新。

2018/11/10
装置表現 変更ダウンロード
(「大きさ」設定範囲拡大)
汎用
ビデオ ディスプレイ
ビデオ プロジェクター



25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《オータムセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq




cpiblog00465 at 08:21|PermalinkComments(0) このエントリーをはてなブックマークに追加

2018年11月09日

MADRIXでDVI出力を試してみよう〜その9。

ご機嫌いかがですか?カルーセル彦です。

MADRIXDVI出力(映像信号出力)についての連載ブログ、第9回です。

1

前回のブログでは、DVI出力とDMX出力へ、それぞれ異なるエフェクトパターンを出力する方法をお伝えしました。
さらに踏み込んで、今度は、同時にDVIとDMXへ出力する方法を解説します。

解説の前に、まずMADRIXの仕様構成をおさらいします。

まず、MADRIXのエフェクトパターンは、この場所に複数スタンバイすることができます。
この四角いボタンを押すことで、登録したエフェクトパターンを出力します。
これを「プレイス」と呼びます。

2

前回は各プレイスのMap機能を使って、出力先の範囲を左側に寄せたり、右側に寄せることでDVI出力とDMX出力を区別していました。
例えば、プレイス1はDVI出力、

3

プレイス2はDMX出力、となります。

4

Map機能を使わないプレイス3の場合は、DVI出力とDMX出力を同時に出力することができます。

5

これで、同時出力自体は可能ですが、この場合は、連続するエフェクトパターンを横100x縦50の画角に出力しています。
つまり、DVIには左側50x50部分を、DMXには右側50x50部分を出す、という状態です。

6

それでは、DVIにもDMXにも、エフェクトパターンを同時に、そして全く同じエフェクトパターンをミラーリング出力するにはどうすればよいでしょうか?
ここで使うのは、前回のMap機能と、新たに「Layer(レイヤー)」機能です。
Layerを使うと、一つのプレイスに複数のエフェクトパターンをレイヤリングする(重ねる)ことができます。

7

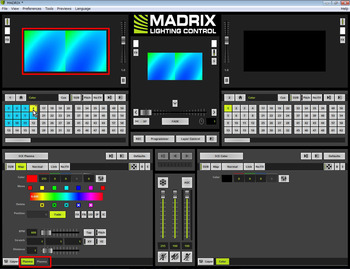

プレイス4にLayer機能を使ってみます。
通常のプレイスには一つのLayerが割り当たっています。
初めに、前回同様Map機能を使って、DVIの位置(左半分)に割り当てます。

8

次に、Layerを一つ追加します。
レイヤータブ上で右クリックし、Newを選択します。

9

新しいLayerにもMap機能で、今度はDMXの位置(右半分)を割り当てます。

10

これにより、2つのポジションに、2つのエフェクトパターンを出力することができます。

11

異なるエフェクトパターンでも、

12

同じエフェクトパターンを、ミラーリング出力も、

13

一つのエフェクトパターンを全体にわたって出力も、できるようになりました。

14

MADRIX 5
http://gonginternational.jp/archives/product/madrix-5


DoctorMX更新。

2018/11/8
v4.5.0
macOS 版で、音楽プレーヤーとの同期の不具合を修正。


SynVisum更新。

2018/11/7
v3.2.7
macOS 10.14 に対応(64bit 版のみ)。



25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《オータムセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq




cpiblog00465 at 08:18|PermalinkComments(0) このエントリーをはてなブックマークに追加

2018年11月07日

このGOBO、どのように見えるだろうか?復刻版〜第15回 クリスマスイルミネーションで使えるGOBO:その2。

浪花亭馬彦です。

今回の「このGOBO、どのように見えるだろうか?復刻版」は「クリスマスイルミネーションで使えるGOBO:その2」として、改めていくつかののGOBOを取り上げてみたいと思います。
その1はこちら

今回はサンタがプレゼントを届けに来る!、そんな雰囲気を作ってみたいと思います。

googobo街並シリーズ(カテゴリ599 HOUSE LINE SERIES)には、建物を模したデザインがたくさん用意されています。
その街並シリーズの「NORTH EURO HOUSES」中の、「22448 NORTH EURO HOUSES 01」から「22457 NORTH EURO HOUSES 10」までの10種類を使ってみます。

1

PrefLight上で、それぞれのGOBOを10枚使用し、灯具も10台設置しました。
一列に並べて前から壁面に照射した図。

2

そのままでもシンプルでいいですが、今回はそれぞれに色を点けてみました。
一般的な灯体ではカラーフィルターを使用しますが、フルカラータイプのLED光源の器具であれば自由に色決めができます。

3

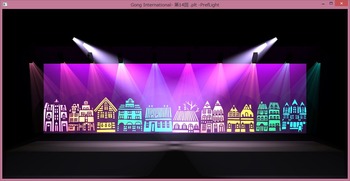

壁面を染めて、ぐっと雰囲気を上げてみました。
バータイプのライトを使用を想定しています。
また、地明かりも追加しています。

4

トナカイソリを追加してみます。
トナカイは「22155 RUDOLPH 02」、ソリは「22156 SLED」です。
トナカイは2頭(GOBOと灯具を2つ使用)にしてみたいと思います。

5

ソリとトナカイを重なるようにして照射します。

6

最後に文字のGOBOにが加えられた「11691 MERRY X'MAS」と、クリスマスベルの「11701 X'MAS BELL」を使用してみます。

7

これを壁面の空いていると所へ照射してみます。

8

いかがでしょうか。
イルミネーションのメイン、または一部としてとても有効だと思います。
クリスマスシリーズ、街並シリーズとも、
googobo Webカタログ
http://gonginternational.jp/archives/googobo_ssのカテゴリ欄で
「990 X'MAS」
「599 HOUSE LINE SERIES」
を選択すると、各デザインの詳細が表示されますのでぜひご覧ください。

ちなみに街並シリーズは今回紹介した「NORTH EURO HOUSES」の他に、

ニューヨークハーレムの建物をデザインした「HAREM
ダウンタウンの建物ををデザイン化した「DOWNTOWN STREET
西部劇に出てきそうな家屋をデザインした「WESTERN STREET
江戸の町並みを再現できる「EDO

など、GOBOで街並を再現できる様々なデザインGOBOが揃っています。

また、GOBO、およびGOBOプロジェクタにについては下記のURLから製品の詳細がご覧いただけます。ぜひご覧ください。
http://gonginternational.jp/archives/product_category/gobo


DoctorMX更新。

2018/11/6
v4.4.9
macOS 10.14 に対応。


25執念

《ゴングインターナショナル創業25“執念”セール!》

詳細はこちら↓
http://gonginternational.jp/archives/brand/25_sale


《オータムセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq




cpiblog00465 at 08:15|PermalinkComments(0) このエントリーをはてなブックマークに追加

2018年07月20日

このGOBO、どのように見えるだろうか?復刻版〜第11回 googoboの星GOBO

浪花亭馬彦です。

このGOBO、どのように見えるだろうか?復刻版」、今回は「」をテーマにして、googoboからいくつかピックアップしていきます。

星々がデザインされた「25023 STARS04」からシミュレートしていきます。

1

サスに吊ってみた感じです。
ソースフォーの36度や50度など広角レンズチューブを使用し、首の角度や明るさ、GOBOの傾きに変化をつけてランダム感を出すことで、ちりばめてみた感じをイメージしました。

2

続いて「16020 MILKY WAY」をシミュレート。

3

同じくサスに吊ってみた感じです。
銀河っぽく横に繋げるようにしてみました。

4

星のきらめきをデザインした「10253 EASY STAR S」。

5

合わせ鏡のような、ちょっと神秘的な感じにも見えます。
とてもシンプルですが、あかりとしてこれだけでも成立しそうです。

6

最後に流れ星がデザインされた「16022 SHOOTING STAR」

7

上手のSSから流してみました。

8

先ほどの「16020 MILKY WAY」を加えてみました。
天の川から星が落ちてきたような画像になりました。

9

夜のあかりを表現するのに効果的な星GOBO、いかがでしょうか?
googoboには、その他にも数多くのデザインが掲載されていますので、ぜひご覧ください。

googoboカタログ第17版Web版
http://gonginternational.jp/wp-content/uploads/c21c5521badd42f77bb257021d51dcfb-3.pdf
googoboカタログ第17版以後のデザイン
http://gonginternational.jp/wp-content/uploads/151001-00N-NEW1-13-1.pdf
googoboカタログ内既製デザインGOBO
http://gonginternational.jp/archives/product/gong-googobo-catalog


DoctorMX更新。

2018/7/19
v4.4.7
macOS 版で、音楽プレーヤーとの同期の精度を改善。
コンソールおよび機種別コントローラーの「シーンに適用」に、同じ名前のシーンに適用する機能を追加。
機種別コントローラーに、ステップの編集(コピー/貼り付け)機能を追加。



《サマーセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq

《サマーセール第2弾》

PAR-J-64 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487216.html
PAR-J-56 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487458.html
PAR-J-36 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487559.html




cpiblog00465 at 07:54|PermalinkComments(0) このエントリーをはてなブックマークに追加

2017年11月06日

S姉のステージネットワーク講座(14):GBSの注目機能!VLAN<3> 〜VLANとネットワークの拡張 (VLANまめちしき)

おはようございます、S姉です。

前々回前回と、GBSのようなインテリジェントスイッチに搭載されている「VLAN」機能についてじっくりお話ししてきました。
簡単だけれども奥が深い「VLAN」機能、ネタはまだまだありますのでもう少し続きます!

今回からのテーマは「VLANまめちしき」。
ほんの些細なことですが、知っていると得をする!ネットワーク構築時にきっと役に立つ!そんな実用的な情報を本連載の読者の方だけにお伝えします。

■ネットワークを広げたいときは?スイッチを増設せよ!

GBSラックマウント1U (以下「GBS 1U」) を使用してネットワークを構築する前提でお話しします。

再びLさんの登場です。

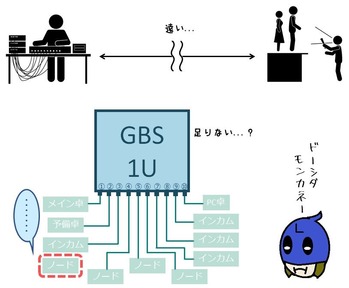

少し距離の離れた2つの拠点・・・例えば、調光室とステージ(舞台袖)で共有できるネットワークを構築しようとします。
照明用とインカム用に2つのネットワークを構築したいLさんですが、2つほど課題が見つかったようです。

(1) 2つの拠点の距離が遠いんだけど...
(2) ポートが10ポートじゃ足りなくない?


171106-1

そんなLさんの懸念は、GBS 1Uを2台使うと難なく解決することができるのです。
これまでに本連載でご紹介してきた、GBSの仕様についても少しだけ振り返りつつ、その方法をご説明します。

(1)2つの拠点の距離が遠い

拠点同士の距離が離れている場合は、2つの拠点に1台ずつGBS 1Uを配置し、その2台のGBSを長めのEthernetケーブル、あるいは光ファイバーケーブルで繋ぐ、これが理想的なネットワークの組み方になります。
もちろん2拠点の中間点にGBS(スイッチ)を配置してもOKです。
配線の観点で言うと、各拠点にスイッチを配置したほうが、長いケーブルを引き回す手間が格段に減ります!
中間点に1台だけスイッチを配置した場合は、両方の拠点に向けて、長いケーブルを複数本渡さないといけなくなります。

一方、拠点ごとにスイッチを配置すると、スイッチからノード、コンソール等、各機材への距離が(比較的)近くなります。
そのため、長いケーブルの使用本数を減らせます。
必須となる長いケーブルは、2拠点のスイッチを繋ぐ1本のケーブルに集約できるわけです。

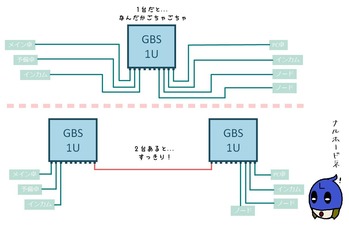

図を見ていただいたほうが分かりやすいかと思います。

171106-2

2拠点が100m以上離れているのであれば、光ファイバーケーブルでスイッチ同士を接続すればOK!
※参考:http://blog.livedoor.jp/cpiblog00465/archives/52500587.html

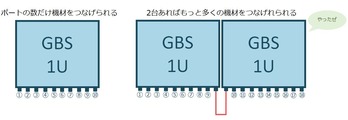

(2)ポートが10ポートじゃ足りない

この問題も、スイッチを2台配置し、その2台を1本のケーブルで繋ぐことで解決できます。
複数台のスイッチを接続してポート数を拡張できることに関しては、こちらの記事でも少し触れましたね。

171106-3


■ケーブル1本では複数の信号をやり取りできない?そんな時活躍する「○○VLAN」

Lさんを悩ませていた2つの疑問は解決しましたが、Lさんには新たな疑問が沸き起こります。

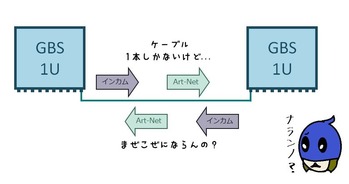

『ケーブル1本で、照明とインカムの両方の信号を、2台のスイッチ間でやり取りできるの?』

171106-4

おさらいとなりますが、VLANの定義は、「1台のスイッチを2つ以上のグループに分割する機能、およびその機能を使用して作成されたグループ」でした。
レンタル倉庫の例で示したように、信号ごとにスイッチ上の使用領域を分けることで、異なる種類の信号の混線を防ぐことができる、それがVLAN機能です。
せっかく混線をさけるために使用領域を分けたのに、ケーブル1本で2台のスイッチを繋ぐことで、また信号が混線してしまわないのか?
Lさんは再度悩みます。

そんなLさんのお悩みを解決する機能が、実はちゃんとあるのです!
その名も「タグVLAN」。
この機能を使うと、ケーブル1本だけで、異なる信号を混線させずに、スイッチからスイッチへ転送することができます!
果たしてどのような仕組みなのか...
次回へ続きます!

171106-5

「スイッチを増設してネットワークのサイズとポート数を拡張せよ!」

次回、「タグVLAN」を再度レンタル倉庫の例に当てはめてご説明します。
ご期待ください!

GBS
http://gonginternational.jp/archives/product_category/projection-mapping#gbs


DoctorMX更新。

2017/11/3
機種別コントローラー 追加ダウンロード
Silver Star
MYNOVA


PrefLight更新。

2017/11/3
装置表現 追加ダウンロード
Martin Professional
RUSH PAR2 RGBW Zoom


《オータムセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq

《オータムセール第2弾》

PAR-J-64 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487216.html
PAR-J-56 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487458.html
PAR-J-36 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487559.html

cpiblog00465 at 09:33|PermalinkComments(0) このエントリーをはてなブックマークに追加

2017年10月11日

S姉のステージネットワーク講座(10):GBSとは?<3> 〜対応プロトコルと帯域幅。

おはようございます、S姉です。

前回は、GBSのハード面のスペックについてお話しいたしました。
次にご紹介するのは性能面についてです。
性能面に関しては、まず始めに全モデル共通の仕様を、今回と次回の2回に分けてお伝えいたします。

■照明だけじゃない!音響/映像信号にも対応

ネットワークスイッチGBSは、 Art-Net / sACN / MA-Net / ETC-Net 等、各種照明信号の制御用プロトコルの送受信に対応しています!
更に、照明ネットワークだけでなく、音響および映像ネットワーク構築にも問題なくご利用いただけます!
音響ネットワーク用プロトコルは、現在主流の Dante に加え、Ethersound / CobraNet にも対応。
映像ネットワークに関しては、例えばHDMI信号をイーサネットに変換する装置等を使い、映像再生機器からGBSを経由して、大型ディスプレイ等へ信号を送り出すことが可能です。

1

上記の各種制御信号の動作は、発売元であるTMBにより正式にサポートされています。
また、上記以外の信号の動作に関しては、弊社よりデモ機をお貸し出しし、ご利用可否を実際にお確かめいただく事も可能です!
「我こそは!」という方、是非お問い合わせください!

■「GBS」の名に恥じぬギガビット対応!

突然ですが、本製品の名称「GBS」とは、一体何を意味しているかご存知でしょうか?
この連載で今までずっと触れてこなかったのが不思議ですが...

GBSとは、Giga Bit Switch(ギガビットスイッチ)の頭文字を取ってつけられた名称です。
その名の通り、GBSは「ギガビット(1GB)対応」スイッチです。
もう少し具体的に言うと「1ポートあたり」「1秒間」に最大1GBのデータの送信、および受信に対応しています。
(更に更に細かいことを言うと、スイッチは信号の送信と受信を同時に処理できるので、厳密には「1ポートあたり1秒間に2GBのデータを処理できる」のが、正しい解釈なのです...ご参考まで)

1秒あたり1GBのデータを送受信できるということは、データサイズが大きくなりがちな映像や音声データのやり取りも、難なく可能なのです!
信号が遅延する心配もありません。
GBSは、性能面でもかなりタフな機器であることが伝わりましたでしょうか?

2

「GBSなら照明信号は言わずもがな、映像信号、音声信号なんでもござれ!」

次回は、GBSの性能面の仕様について更にお話しします。
ご期待ください!

GBS
http://gonginternational.jp/archives/product_category/projection-mapping#gbs


DoctorMX更新。

2017/10/7
v4.4.6
「キューシート」で「シーケンス」を使用している時にキューシートファイルを読み込むと、非シーケンスにキューが累積されていく不具合を修正。



《オータムセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq

《オータムセール第2弾》

PAR-J-64 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487216.html
PAR-J-56 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487458.html
PAR-J-36 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487559.html




cpiblog00465 at 08:41|PermalinkComments(0) このエントリーをはてなブックマークに追加

2017年05月24日

EtherMX/Ex8更新報告v1.2.6〜Art-Net送信繰返し設定、ゼロ値出力を停止機能。

ご機嫌いかがですか?カルーセル彦です。

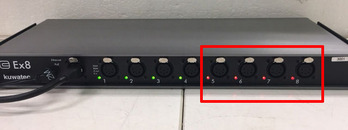

ArtNet/DMXコンバータのEtherMX/Ex8最新版で、ArtNet出力、DMX出力に関して新機能が追加されています。

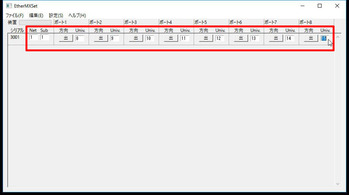

1524-1

EtherMX 更新履歴
2017/5/6
v1.2.6
「Art-Net送信繰返し」設定を追加。
「ゼロ値出力を停止」機能を追加。



【Art-Net送信繰返し設定】

先日DIAheartに取り込んだデータを再生した場合に、LED負荷側の特性であおるような現象が起きました。
ですが、これはDIAheartのバージョン1.4.4で修正されています。

DIAheart バージョン1.4.4
再生データに変化がない場合のArt-Net出力の頻度を増加。


これを受けて、EtherMXのArtNet送信繰返し設定についても0.1-4秒の間で任意に設定できるようになりました。

1524-2

これまでのArtNet規格では4秒とされていましが、ArtNetバージョン4では約1秒が推奨されています。
ArtNet対応機器によっては、さらに短い間隔が必要なものもあるようです。
そういった場合には「0.1秒」などを入力すると改善される可能性が高いです。

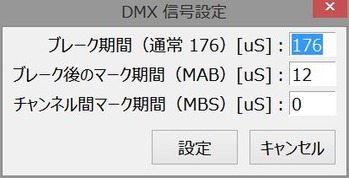

DoctorMXの信号設定機能がDMXワクチンとしての利用できるのと同じように、

1524-3

EtherMXのArt-Net送信繰返し設定機能はArtNetワクチンとしても利用できます。

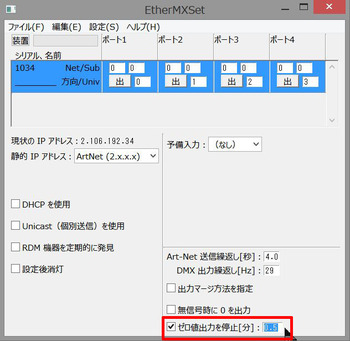

【ゼロ値出力を停止機能】

全チャンネルのDMX出力レベルが「0」の状態で、指定時間を経過すると、DMX出力自体を完全に停止する機能です。

1524-4

これは、ヘビーユーザ様からの要望に対応した新機能です。
例えば、コンソールの電源をオフにしたり、DIAheartの再生データがブラックアウトした場合などで、一定時間を経過後にEtherMXのDMX出力を「無信号化=DMX信号自体を完全遮断」したい、というものでした。
無信号化することでDMXポートはケーブルで接続されているものの、EtherMXからの信号は「完全に遮断」された状態になり、不測のトラブルを予防するセーフ機能の一つとして利用できます。
0.5分(30秒)から30秒刻みで30分まで設定できます。
「0」以外のDMXレベルが出力されると、通常動作に戻ります。

Kuwatec EtherMX
http://gonginternational.jp/archives/product/kuwatec-ethermx
Kuwatec Ex8
http://gonginternational.jp/archives/product/kuwatec-ex8


DoctorMX更新。

2017/5/23
v4.4.5
「コンソール」の「一面表示」で、ウインドウサイズ変更時に正しく表示されない不具合を修正。



《インテリジェントスイッチ"GBS"セミナーのご案内》

来たる6月28日、弊社主催の“インテリジェントスイッチGBS”セミナーを開催いたします。
ネットワークの基本からお話しいたしますので、「そもそもネットワークスイッチって何・・・?」というような初心者の方にも気軽にご参加いただけます。
また、劇場空間でのネットワーク構築にどうして“GBS”がオススメなのか?“GBS”を使うとどんなことが実現できるのか?といった製品仕様や運用面でのメリットまで、実演を交えて分かりやすく解説いたします。
seminor1


“GBS”が備えるインテリジェントな機能についても、実演を交えて紹介します。
・新たなバックアップの概念「LACP(リンクアグリゲーションコントロールプロトコル)」とは ?
・1台のスイッチで複数のネットワークを構築できるVLAN(ヴァーチャルLAN)とは?
・優先的にデータ送信を行うQoS(クオリティ・オブ・サービス)とは?
・ネットワークオーディオプロトコルのDante(ダンテ)の実演(協賛:イースペック株式会社様)


セミナー以外の時間は、実機に触れて体験していただけるコーナーも設けております。
皆さまのご来場を、心よりお待ちしております。

会場:秋葉原3331(サンサンサンイチ)Arts Chiyoda 地下B105マルチスペース
東京都千代田区外神田6-11-14
http://www.3331.jp/
seminor2


日程:2017年6月28日(水)13時から
13:00 開場
13:30 セミナー1回目(約1時間)
15:30 セミナー2回目(約1時間)
17:00 閉会
※セミナー以外の時間は、実機に触れて体験していただけるコーナーも設けます。

備考:参加無料
seminor3



《サマーセール第1弾》

Antari社純正リキッド「FLG-5x4本セット」
定価OPENのところ→セール価格9,200円!(税別)
1本あたり2,300円!数量限定!
製品詳細は↓
http://gonginternational.jp/archives/product/antari-smokeliq

《サマーセール第2弾》

PAR-J-64 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487216.html
PAR-J-56 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487458.html
PAR-J-36 ¥4,200-(税別) 詳細は↓
http://blog.livedoor.jp/cpiblog00465/archives/52487559.html




cpiblog00465 at 07:56|PermalinkComments(0)TrackBack(0) このエントリーをはてなブックマークに追加
