ダラヤマです。

今回はドアへのスピーカーのインストールについて。
ピラー加工と比べるとだいぶ工程が多いので、複数回に分けて書いていきます。


ちょっと写真が古いですが、見た目はこんな感じ。
5032CD30-4819-49F0-B027-5EB02F1C7F9C
ドア下半分を作り直し、ビニールレザーで仕上げ。
飾り板はガンメタで塗装、ドア中心付近はパンチングスウェードで張替えています。

取り付け方式としては、昔ちょっとだけ流行った(?)
APエンクロージャー式。
(簡単に言うと密閉式とフリーエア方式の間みたいな感じです。)
それを重量級のアウターバッフルと組み合わせて、
質量で抑え込む脳筋仕様となっています。



前置きはこのくらいにして、取り付けのことについて。


K11マーチのドアはスピーカー取り付け部だけが盛り上がっており、
インナーバッフルのサイズが稼げません。

A290529C-CB07-42C1-AB8A-DF7A8500649D
E36591E8-2DB3-44DE-ADB3-E941C0B9B804

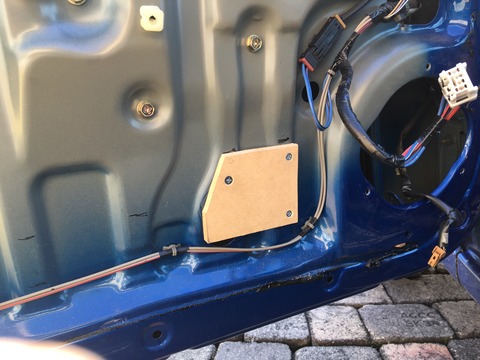

そこでゲタを作り、大きめなインナーバッフルを取り付けられるように
土台を作成。

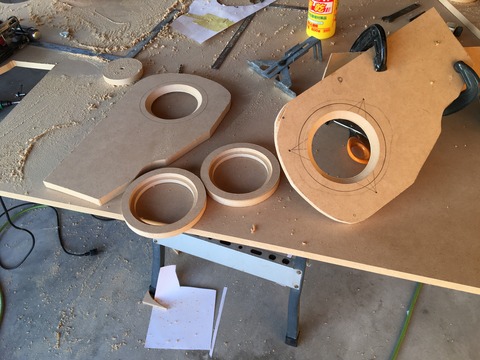

次にインナーバッフルの基部をなる板を切り出し。4094AB5D-854D-4FE8-A43A-F614CCD3E743

C54CECF3-30DA-4DC5-AD27-5B56FEC5CF80

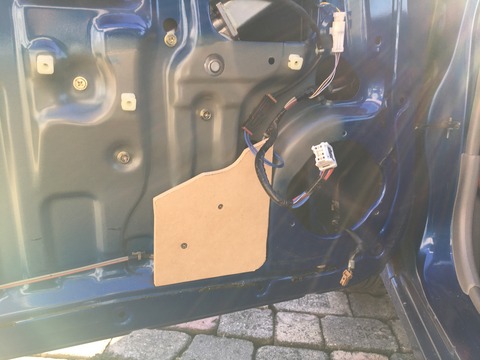

仮固定して塩梅を見ます。

大体よさそうな感じにできたので、角度を付けつつ高さを出すための

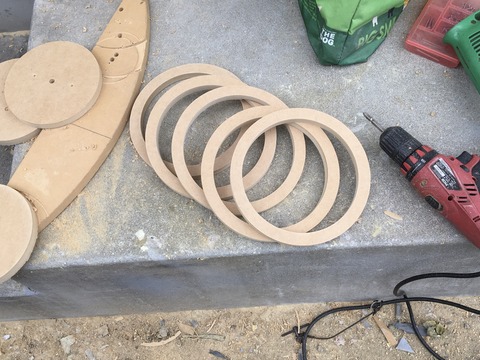

リングを切り出しました。
6977446D-DB7B-4E53-8196-72786D190EE4
リングを切り出したら、


4884A05F-62B9-47C4-B78C-F92728947FC2

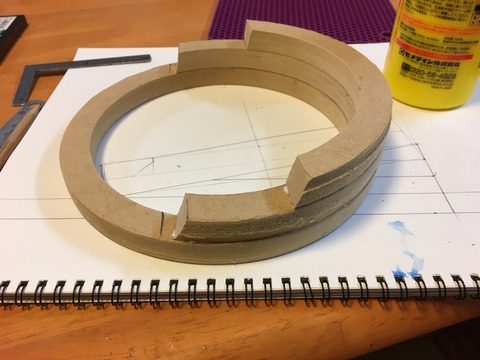

ポンチ絵を書いて、それに合わせて雑に切断・接着。


28959ADA-8217-44D7-AFCF-A1E1A9EA6E13

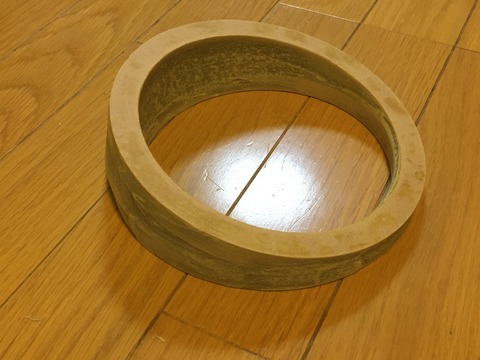

斜めに面出して、


B6C0DD93-F4FB-4E2D-81B0-AAA6DFA5126C

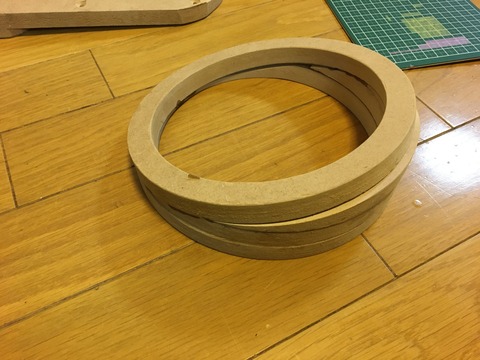

さらにもう一枚リングを接着。


DE723CBB-AFF2-428B-9FA1-FB36AB29B3DA
補強を兼ねてファイバーパテで成形。


E11E54E6-BA87-45D8-815E-F50234D00FEE
それを現車合わせで位置決めして、基部に接着したら、
インナーバッフルの大まかなカタチが完成。



ここからまだ色々加工していきますが、
一旦ここまでにして、ドアのデットニングを先に済ませました。
1D21A22D-4B79-4EAE-9955-3E026ACA04D0
定番かつ比較的安価なレジェトレックスを全面に貼っていき、



460661A9-CF3B-4A08-889C-AFA86E5BDC93
この100均で売ってる小さいハンマーを使い、



AEEC7B7E-E29D-49BE-8FDC-1F5240EABAF0
ひたすら無心で叩いて密着させていき…



F6255475-667E-437F-A1E0-650D5C00BFEA
片ドアあたり約1時間くらい叩いたら完成。

ドアハンドルのリンク部分は動きに支障が出ないようにはしています。


今回はこの辺りまで。


次回はアウターバッフルの作成について書いていこうと思います。
