凄すぎる工学技術

cbFpSL9


<ファルカーク・ホイール >

ホイールの直径は35mで、左右の腕は中央の軸から15メートルほど。ケルトの双頭斧(ラブリュス)を模した形をしている。この二本の腕が2組、25メートルの間隔を置いて直径3.5メートルの軸に取り付けられ、2つのケーソン(船舶を浮かべる水槽、ゴンドラ)はこれらの両端に取り付けられており、それぞれの水の容量は8000英ガロン(約36.37立方メートル)である。

ケーソンの重さは、船を載せているとき・乗せていないときにかかわらず600トンを保っている。水中の物体は、その物体がおしのけた水の重量だけ軽くなる、というアルキメデスの原理の通り、ケーソンから押し出された水の重量がボートの重量と全く等しくなるためである。

このように常にホイールのバランスが保たれるため、巨大な重力とわずかな動力にもかかわらず、180°の回転を5分半の早さで終えてしまう。動力は22.5キロワットの電気モーターで、4分の運転に必要なエネルギーはわずか1.5キロワット時。これはヤカン8つ分の水を沸騰させる程度のエネルギーである。

ファルカーク・ホイールは世界唯一の回転式のボートリフトであり、スコットランドの技術上のランドマークとなっている。イギリスにはこれ以外にもアンダートン・ボートリフトがあるが、ファルカーク・ホイールは、バランスを保った2つのタンクを互い違いに上下させるという同じ設計思想の発展形であり、また回転機構は完全にファルカーク・ホイール独自のものである。

ファルカーク・ホイール


imgur.com/gallery/cbFpSL9
reddit.com/r/pics/comments/1f0pu5/im_sorry_but_youre_all_in_error_this_is/



Comment by cinnamonbun 1 ポイント

これ絶対ドイツだろ


Comment by Rolling_In_The_D 11 ポイント

これってスコットランドにあるやつだろ?

確か記憶に間違いがなければファルカークにあったはず。


Comment by Creativation 310 ポイント

もしもっと見たいって言う人がいればこの動画でどう動いてるかってのが分かるよ。


Falkirk Wheel

 Comment by ashleyraptor 16 ポイント

 ↑これって半回転するのにどれくらいの時間がかかるの?

 なんか動画を見る限りじゃ早送りされてるような感じがしてね。

 追記:ウィキペディアによれば5分30秒で180度回転するらしい。

 思ってたよりも早かったわ。

 Comment by teh_tg 8 ポイント

 ↑この動画こそなぜコンピューターにはミュートボタンがついてるかってことを説明してる。

 素晴らしい動画なのに変な音楽がかかってるのをミュートボタンが何とかしてくれるってことだ!

 Comment by mahmudkipz 2 ポイント

 ↑こっちの動画の方が良いよ。


 The Falkirk Wheel (boat lift)


Comment by BaronOfBeanDip 1 ポイント

これ去年そこに行ったときに撮影した動画を早送りしたやつ


Falkirk Wheel Timelapse


Comment by MrJake10 8 ポイント

やっぱ人類ってスゲーな。


Comment by Craig-The-Christ 2 ポイント

俺このすぐ近くに住んでる!

デニーっていう小さな町に住んでるんだけどファルカーク・ホイールは毎回バスで通り過ぎるんだよ。

ちなみにそこにあるバーやレストランは目玉が飛び出すほど高い。


Comment by HIJKay 2 ポイント

ファルカーク・ホイールじゃん!そこ行った事があるよ!

夜の様子なんか本当にすごいんだ。


Comment by killbillten1 2 ポイント

昨日の夜全く同じネタでスレ立てして無視されてたやつがいるけどそいつに同情する。


Comment by Gmonts 2 ポイント

それトースター3台分のエネルギーしか使用してないんだよね。すごいことだと思う。


Comment by Noerup 1 ポイント

スレ主には悪いが秀逸なエンジニアリングとはこういうことさ。


Trust me, i'm an engineer !


Comment by emohipster 1 ポイント

船舶昇降機ってすげえわ

昔世界で最も高い船舶昇降機を見に行ったことがある。

http://en.wikipedia.org/wiki/Str%C3%A9py-Thieu_boat_lift


Comment by chemistrydoc 953 ポイント

エンジニア「船舶昇降機にデザインとしてサメのヒレを組み込んでもいいかな?」

プロジェクトリーダー「いいともー」


Comment by Jakopf 2 ポイント

船舶昇降機って凄いよな。

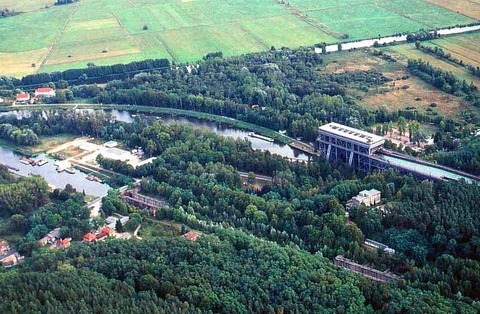

これはブランデンブルグ州の「Niederfinow」にある船舶昇降機

jこれは船舶を上に持ち上げるのに大体36分くらいかかる。

800px-Schiffshebewerk


Comment by WeAreScientists 30 ポイント

俺そこの出身の人間だよ!!

マジレスするけどファルカークにはその船舶昇降機以外目を見張るようなものは存在しないから。


Comment by oreo_for_president 3 ポイント

信じられないようなエンジニアリングと船舶昇降機と言えば、ベルギーにある世界で最も大きい船舶昇降機というのがあってだな

数年前に行ってみたことがあるけどマジでヤバかった。

http://en.wikipedia.org/wiki/Str%C3%A9py-Thieu_boat_lift

近年のものでは、ベルギーのサントル運河(中央運河)に建設された ストレピ・ティウ・リフト(2002年完成)がある。ストレピ・ティウ・リフトでは、高低差73mの運河に、1350tの船を収納し、水も含めると約8000tの重量を昇降させることができる巨大なリフトを2基備えている。これはユネスコの世界遺産にも登録されている一連の4つのボートリフトに代わり、高低差を一気に克服するものである。

運河


Comment by PioniSensei 11 ポイント

これ二つの船舶を入れるところはピッタリ同じ重量になるようになってるんだ。

だから小さな力で回転できるってわけ!


Comment by Geronimo2011 3 ポイント

フランスにある船舶昇降機もなかなかすごいぞ。

http://en.wikipedia.org/wiki/Saint-Louis-Arzviller_inclined_plane

これは船舶を44メートルの高さまで持ち上げるんだ。

船が入ってるかどうかで重量は変わったりしない。当然と言えば当然だけど

実際に動いてる所の動画はこちらから


Schiffshebewerk Arzviller


Comment by TrollRehab 5 ポイント

土木関係のエンジニアだけど、これは凄いよ。

僕が持ってる古い教科書にこの船舶昇降機も載ってた。

あの教科書また開けたくなったわ。


Comment by lazyink[S] 6 ポイント

この船舶昇降機について更なる情報@http://www.thefalkirkwheel.co.uk/


Comment by creatingusernamesgivesmeanxiety 5 points

俺の頭じゃこの船舶昇降機がどうやって動くのかってことが理解できない。


Comment by McBurnie 9 ポイント

スコットランドと言えば・・・これも取り上げられるべき。

http://en.wikipedia.org/wiki/Caledonian_Canal


Comment by mcow 2 ポイント

なんというドキドキ感のないスプラッシュマウンテン


Comment by wwakerfan 23 ポイント

どうだろ、こっちの方がずっとすごいと思うけどな。

pTLcnwy


Comment by mikeymousekk 33 ポイント

スコットランド人だけどこの船舶昇降機がファルカークにあるってことにちょいとガッカリ


Comment by SuaveBugger 1 ポイント

これ関連


http://imgur.com/gallery/WYO6SAL/new




キャプチャ
