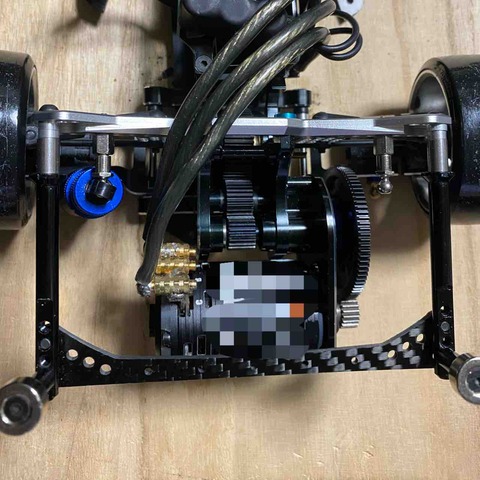

モーターの発熱問題

IMG_7654
先日とあるメーカーの新製品のモーターに載せ換えた
アディクションのYD-2コンバなんですが…

このモーターがとにかく爆熱でチンチンに温度が上がってしまい問題に…(;´Д`A
13.5Tかつコギングもそこまで強くは無いんですが…

このモーターの前にヨコモのDX-1 type-Tの10.5Tを使用しており
その時は発熱に悩まされる事が無かったんですが

このモーターに交換した所10分位走らせると かなりヤバい温度まで上がってしまい
その都度に休憩を挟まないといけないと言う…

スパー88にピニオン21Tなんで
ギヤ比的にも負荷はそれ程強く無いはずですし
駆動系に負荷がかかってるのか?とも考えましたが

これまた駆動系は
先月ベアリングも含めて交換したばかりでして。
シャーシを預かり一応チェックした所変な引っかかりも無くて
駆動系が原因では無さそう…

センサーケーブルも新品に交換して問題ナシ…
アンプRPX2のセットも
そこまでガンガンにブーストターボがかかってる訳でもなく
(それまで使っていたアキュバンスのBS-dual 9.5Tや
ヨコモ DX-1 type-T 10.5Tでは
同じプログラムで走っても発熱に悩まされた事もなく…)

イコールコンディションでここまで発熱するってのは
モーターに問題有りって風にしか思えないんですよね。。。

IMG_7628
そんな訳で…
モーターのフィーリング的には気に入っていた
某メーカーのモーターを使うのは諦めて
新たに新品の別モーターを搭載する事になりました。

購入したのは
これまた最新鋭のモーター
アキュバンスのFLEDGE 13.5T ファン付です。
IMG_7649
フレッジは
10.5T 13.5Tと2種類のターン数が選べますが
13.5Tはブラックしかカラーバリエーションが無いんですね(^◇^;)
10.5Tは赤と紫があるのに…なんだろ?この差別化へw

ちょっと感動したのが
モーターコードABCの端子部!
これ…最初から3.5φピン端子が
縦方向に刺さるようになってるじゃないですか!!

アキュバンスと言うと
FullSizeRender
上の画像のような特別仕様でパワーコネクタ(PTコネクタ)搭載済みのモーターとかは売ってましたが
FullSizeRender

基本的にはギボシ付配線がハンダ付けされてしまっているか
ピン端子は別途用意が必要だったはず。
FullSizeRender

微妙に高いんですよねw

と言う訳で搭載完了!
IMG_7650

IMG_20200810_030502
オス側の端子も付属するので
端子は買い足す事なく配線完了!
IMG_7651

IMG_7652
アンプがヨコモ RPX2と言う事で
BECからモータークーリングファン端子への変換コードが必要となりますが
IMG_20200810_025546
とにかくモーターに直で強制空冷できるのは
効きそうな気がします*\(^o^)/*

中々に良さそうですね。

ちょっと前に身内が
FullSizeRender
overdose FTS ver.3を導入したり
自分もoverdose FTS ver.2を導入したりで
流石!overdoseモーターは高いな…と思ってた訳ですが…

何気にファン付きのFLEDGEも2万に限りなく近い価格なんですよね
ファン用変換ケーブル合わせたらoverdoseモーターと値段変わらないと言うw

その昔に身内がブラシレスを導入した頃は
ヨコモのZERO缶とか
Gフォースの雷神 風神とかソニック
スピードパッションの怒響とか
5000-7000円位のを皆さん使ってた気がするんですけどねwww
エスカレートしてるのは間違い無いすね(^◇^;)





ハシゴ旅

作業依頼がありラジコン屋巡り。
IMG_7446
げっ…

IMG_7447
コッチも…(;´Д`A

仕方ないんでベアリングだけ購入。

FullSizeRender

FullSizeRender

FullSizeRender

IMG_7338
ヨコモもラップアップもトップラインもアクソンも
大体同じ価格帯なんで
今回はY'z CRAFTのハイパーBB SPを選択。
しかし良いベアリングは高いね…(^◇^;)

IMG_7418
2軒目!
相模原タムタム

IMG_7419

IMG_7420

目に毒だってばwww

え?
スプリングは買いましたよ?( ̄▽ ̄;)

ユニバも一体バルクも売ってて一安心。

で…帰宅して
IMG_7440
IMG_7406
組み込もうと思ったんですが…

フロントバルクをバラそうとしたら

あれ?サスピンが片方抜け難いし
そもそもフロントショックタワー自体が取りにくい…
不審に思い観察すると…
IMG_7442
IMG_7443
微妙に隙間ありますよねw
つまり曲がってる。。。

ちょっと気になり他のサスピンもチェックしてみると…

IMG_7450

IMG_7451
曲がってはいない物の…
サビとスレで表面ザラザラになってたりと
状態は良くないすね(;´Д`A

連絡を行い状況説明!

IMG_7334
振り出しに戻るwww

FullSizeRender
ヨコモ純正ではなく
TOPLINEのスルスル仕様サスピンを購入!

IMG_7449
左二本が外した物
右二本が新品
見た目からして全然違いますねw

IMG_7435
フロントバルクも一体型に交換!

IMG_7385
今回の 本来の依頼 RPX2の配線交換。
IMG_7387

IMG_7390

IMG_7391
12AWGの高級オーディオアンプ用のブラッククリアケーブルで仕上げてみました。

で…チャンプの帰りに
昼飯を食おうかと財布の中を確認すると

アレ??
たいした買い物したつもりは無いのに
財布に居たはずの諭吉さんが2枚居ない!?(・_・;

なんか無駄使いしたかな?と考えてみたけど
心当たりが無い訳で。

計算してみたんですよね。
そうしたら小物しか買ってないつもりが
ラジコン屋3ヶ所回ってチョコチョコ買ったじゃないですか?

ベアリング 4個 2k
ユニバ 2.5k
一体型バルク 5k
サスピン 2k
RC ARTのショックタワー 6k
センサーケーブル 0.5k
そっか…まさにチリツモw
ラジコン屋アルアルだよね。

自分の買い物はTN racingのスプリングと
IMG_7448
今日の昼メシ 松の屋のワラジかつ750円だけだけど
そりゃ2万飛ぶわなw

ラジコン…恐るべし(^◇^;)











たまにはバギー車も…田宮DF-03

今から14年前
TT-01でドリラジも勿論やっていましたが

同時に身内で流行ったのがバギーカー。
当時の田宮の最新モデルであったDF-03を自分も購入しました。

タミヤ製のフルオプションを組むだけでは飽き足らず
海外メーカーのパーツや
トビークラフトのパーツ
カリカリに弄った一台でした。

なんやかんや走らせる機会もなく
保管してあったのですが
なんでもアリの屋外イベント「野良ラジ」に参戦する事になり
10年以上ぶりに引っ張り出してきて日の目を見る事になりました(^^)

IMG_6423
錆び錆びのターンバックルが年月を感じさせます。

IMG_6367
当時買ってあったGPM製のフロントアルミパーツ

IMG_6366
まさかの10年以上経って装着する事になるとは
思ってませんでしたw

IMG_6365
当時はメカ類も
アナログサーボに
ブラシモーター
AMプロポに
ニッケル水素バッテリーと…
時代を感じさせる内容でした。
IMG_6152
↑車体と一緒に発見された新品パーツたち。
ユニバーサルシャフトとか
これ廃盤で手に入らないブツですよねw

今回令和の世に復活させるにあたって
リポバッテリー搭載をする為にバッテリーケースを削って加工。
アンプもホビーウィングの安物ですが
リポ対応の物に変更。
サーボもSANWAの防水デジタルサーボ
ERS-971に変更してみました。

各部のベアリングを新品に交換
各部洗浄&グリスアップして…

完成!
IMG_7395
ボディは当時のままですw
キーンホークのボディに
リアウイングはダークインパクト用。
フロントスポイラーはチームアザラシ製だったと思います。
デカールにヨコモのドリパケの
ゼロクラウンと初期チェイサーのデカールが使って有るのが
当時を感じさせて個人的には好きですw

プラパーツの経年劣化の心配も有るんですが
一応はまだ補修パーツは手に入る模様。

流石にDF03でチャンプスタジアムみたいな本格的なサーキットは厳しいとは思いますが
エンジョイ系のイベントならば…大丈夫のような(^◇^;)

元々は小学生の時に
グラスホッパー改のホーネットで
田宮RCカーグランプリ参戦!
なんて事をやってた身ですので
本格的に復帰と言う訳ではありませんが
ドリフトと平行してバギーや他ジャンルも
楽しんで行こうかな?と思います(^^)

YD-2RR TOPLINEコンバージョン

先日完成したかに見えたYD-2S plus改のRR仕様…
まさかのシャーシ変更+アッパーデッキ追加です(^◇^;)

IMG_7056
いきなり完成画像な訳ですが

IMG_6986
こう見るとYD-2Sカーボンシャーシから随分と雰囲気変わった気はしますw

IMG_7054
細かい点で言うと
バンパーフレームがGRK4用に変わり
バンパーサポートもRC-ART製に変更

IMG_7055
アンプ位置を変更して低重心化

IMG_7052
最早yd-2s plusの面影はゼロですw

くどいようですが…
FullSizeRender
最初はレッドバージョンですら無い
普通のYD-2S plusだったんですよね…

一年ちょいで最終進化って感じですw

・シャーシ TOPLINE ver.2.1

・ヨコモ ラウンドリィスライドラック
・ヨコモ 可変式フロントナックル
・ヨコモ 可変式リアショートアーム
・ヨコモ カーボンアッパーデッキ
・ヨコモ アルミサスマウント
フロント 可変式 B/B
リア   可変式 D/E

・overdose ハイグレードショック

・アディクション ハイトラクションRRバルク

・TNレーシング リヤブレースサポート

・ラップアップ インテリジェンスYアームver.4
・ラップアップ HDアッパーアーム

・yeahracing フロントショックタワー

・RC-ART フロントバンパーサポート
・RC-ART リアショックタワーv2

メカ類
・サーボ KOプロポ ver.D
・ジャイロ KOプロポ KG-X
・アンプ ヨコモ RPX2
・モーター overdose FTS ver.3 10.5T








Addictionリアルグレードコンバージョン275仕様製作 その2

その1のつづき作業!
一気に仕上げます(^^)
IMG_7124

IMG_7125

FullSizeRender


FullSizeRender


IMG_7126
今回はモーターも新調。
Reve D の新作 ABSOLUTE1 13.5Tです。
一応DX-1にも換装できるように
アキュバンスのパワーコネクタでユーロ端子化。
にしても…端子3つで500円
さらに配線を90度横に配置するのに最適な
PTコネクタが、700円近く…
シリコンコードが700円
2000円近くしちゃうんですよね。
あー…センサーコードもRRにした事で長さ足りないし
たったこれだけで2500円??
ラジコンて端子やコードが高すぎな気がするのは気のせいかな?(;´Д`A

IMG_7137

IMG_7136

IMG_7135

IMG_7134
RPX2と受信機はギヤケース前に配置。
このシャーシってギヤケース前が絞り込まれているデザインなので
意外にメカ搭載の自由度は少ないかもしれません。

IMG_7130

と言う訳で完成!(^^)

IMG_7131

IMG_7133

IMG_7132
何気にフロントバンパー周りも
GRK4用のカーボンバンパーに変更されていたり。
シャーシとバッテリーホルダーもシャープな
尖系デザインなので似合ってると思います。

現状YD-2の275mm仕様に対応したシャーシは
ヨコモ純正かこれしか出てないはずなのと
ラウンドリィスライドラックに対応した物となると
唯一の存在なので今回選択して組みましたが
YD-2S275仕様からガラリと様変わり。
はたして走りは?

後は本人のお手てとセッティングでどう化けるのか楽しみです(^^)

ちなみに…
同時に頼まれたラップアップのショックも組んだので渡すわけですが

IMG_7127

IMG_7128

IMG_7129

これ…思い出しました。
シリコンオイルでは無くて
鉱物油推奨のショックなんですよねw

overdoseのオイルは手持ちで持っていないので
本体の組み立てだけして納品すね。
また近々ラジコンショップ行くようかなw

YD-2 アディクション リアルグレードコンバージョン275mm仕様

●addiction
アディクション リアルグレードコンバージョン
アディクション ハイトラクション ギヤバルク

●ヨコモ
ラウンドリィスライドラック
リア可変ショートアーム
可変Fナックル
サスマウント
フロント:39.5/39.5
リア:調整式D/E

●ラップアップ
アッパーアーム
Fロアアーム

●カミカゼファクトリー
DMRリアショックタワー

●yeahracing
フロントショックタワー

●SHIBATA
GRK4 カーボンバンパーサポート

●RC-ART
バッテリーサポート一式
リアマグネットマウント

●TOPLINE
フロント差込式ボディマウント

●メカ類
KO ver.D サーボ
KO kg-x ジャイロ
ヨコモ RPX2 アンプ
Reve D アブソリュート1 13.5Tモーター

●サスペンション
田宮TRFダンパー
(RC926カラチェン)
or
ラップアップ SGコンプリートショック







Addictionリアルグレードコンバージョン275仕様製作 その1

アディクションから発売されている
リアルグレードボディ用のコンバージョンシャーシを組んで行きます(^^)

まあ…今回のも自分のシャーシでは無い訳ですがw
IMG_7046

IMG_7048
一台分では有りませんが大量のパーツが一時的に我が家にw

IMG_7090
とりあえず組み込んでみました。
仕様としては
ラウンドリィスライドラックにアディクションRRバルク
リアショートサスアームとなります。

IMG_7091

IMG_7092

で…ここまで組み立てて問題発生。
IMG_7093
元がYD-2S系シャーシからの組み替えなので
バッテリーホルダーのパーツを持っていません(;´Д`A

あの差し込み式のバッテリーホルダー…
擦れてカパカパになるから嫌いなんですよね。
コンバージョン系では良く使われがちな
DRB用のバッテリーホルダーが使えればよかったんですが
どう見ても取付穴はありませんよねw
IMG_7094
こちらが説明書なんですが
バッテリーホルダーについて
何も書いて無いんですよねw

と言う訳で某ホビーショップに買い出しに(^^)

そう言えばYD2Sからのコンバートだと
IMG_7103
YD-2Sには存在しないリヤブレースも必要ですよね。

後はバッテリーホルダーをと思ったら…
IMG_7104
売り切れ…
店員さんの話では
最近発売されたYD-2SX3に採用された
新規形状のバッテリーホルダーが登場したため
丁度旧モデルとの切り替えのタイミングって事と
ヨコモ本社の移転作業中で出荷も止まっている…と。

週末には確実に間に合わないと言うピンチに陥ってしまいましたw

ならば少し値段は張るけどチームスズキのホルダーをと思ったら
そちらも在庫切れ…

猶予は2日しかありません。
そこで考えたのが…
IMG_7119
RC-ARTのバッテリーホルダーを流用する!

このホルダーは同社のコンバージョン用のパーツなのでYD-2には付きません。
しかも
ベースプレート
本体
抑えプレート
3つのパーツを揃えて初めて組み立てれるんですが

残念ながらこの店には抑えプレートだけ売ってない。

あ…市内のもう一軒の店は
抑えプレートだけ売ってたような…w
急遽ラジコンショップのハシゴをして
IMG_7107
揃えましたw

アルミの黒か
シルバーカーボンか迷いましたが
本体がシルバーしか売って無かったんで
シルバーカーボンを選択
IMG_7118
組み立てたバッテリーホルダーを
両面テープで固定して使う事にしました。
今回はついでにプロポも7PXに変更!
IMG_7111


IMG_7117

IMG_7116
形状的にはエッジが効いた形なんで
案外似合ってる気がしますw

その2へ続く>
