新横浜 看板2

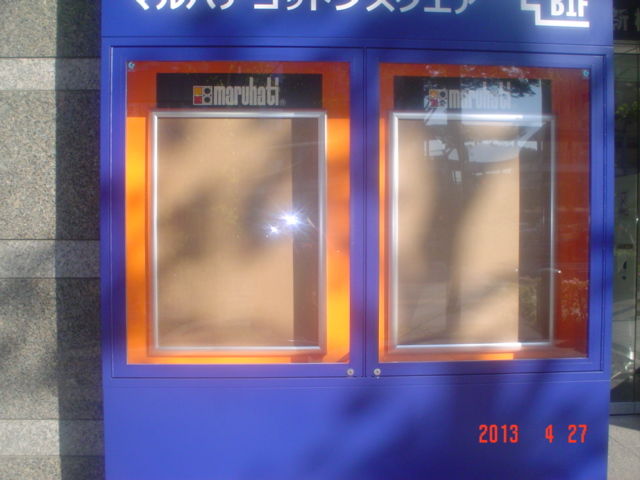

仕事 002仕事 003観音開き扉(写真)です。

最初に考えた事
1 吊り元の補強です。ガラスの重みで扉が下がらないか?
2 補強をしても下がったらどうするか?

この2点を考えました。
吊り元(丁番側)の裏に角パイプをいれました。丁番は5㍉のビスでとめました。
長丁番は、軸が6㍉・1コマ50㍉を選びました。

1枚扉 寸法827x1090 です。観音開きなので2枚になります。

これで下がったら・・・・・・・・・・う~ん どうしよう?

新横浜 看板

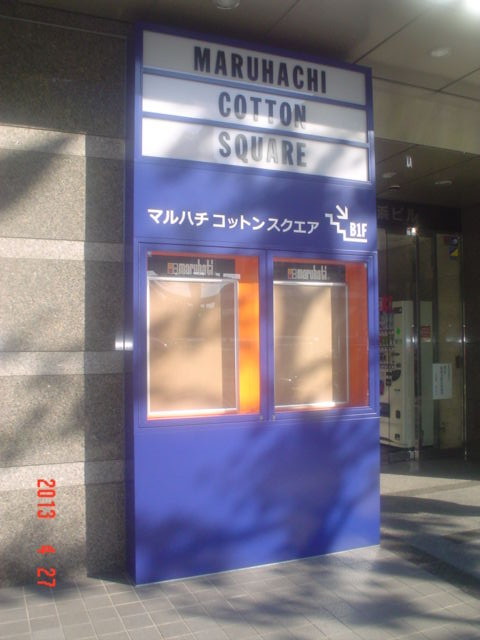

仕事 002新横浜 丸八ビル 設置
看板製作しました。

高さ 3410㍉ 間口 1740㍉ 奥行き 250㍉
4段重ね、ボルト留めです。
最上段ー電飾仕様・アクリル板、押し縁留めです。
下から2段目ー観音開き・鍵つき、扉5㍉ガラス、押し縁留めです。

スチール アングルで骨組みして、ボンデ鋼板曲げ物を、かぶせて組み上げていきます。


次回・・・製作の事 書きます。

改修工事2

仕事 234仕事 116明日から3連休です。
夏の疲れにこりず、遊びましょう。

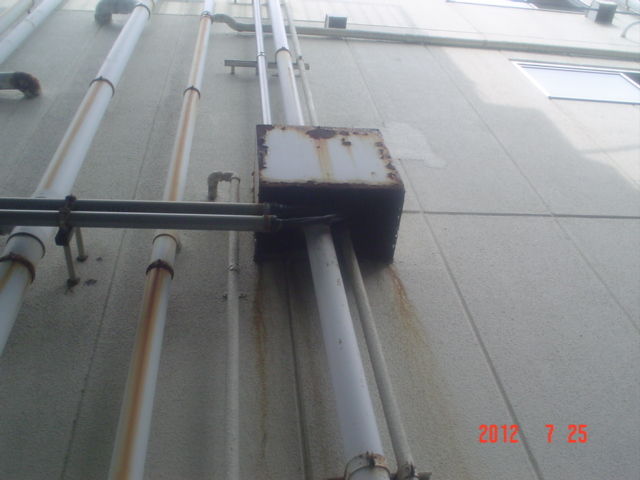

修理した、寸法はw500㍉XH500㍉xD300㍉位です。
材質 鉄
板厚み 1,2㍉
左の様に壁面全部塗装です。

来週は少しは涼しいでしょうか?
