2011年10月27日

御来場下さった皆様、ありがとうございました。
本当にいつもいつもありがたいなぁと思います。

今回は音作り見直しの必要性を感じました。
「やっぱあのエフェクター、作り直しかな…」つって。
別にトラブルがあったわけではないけれど。

でも、せっかく観に来てくれる方々の前に立って、適当な音で演奏するのはやっぱりおかしいし、しっかりと完璧を求める義務があるよなぁって。

そんな風な事を思いながら、次回へと続きます。
皆様相変わらずどうぞよろしくおねがいします。
イワオさんお誕生日おめでとうございます。

emelby at 12:16コメント(0) この記事をクリップ!

2011年10月07日

さて、Output直前のコンデンサ。
調べてみたところ、「カップリングコンデンサ」と言うらしい。

はいはい。

聞いたことあるある。


そもそもコンデンサは、直流は通さないけど交流は通す的な空気感だったはず。

アウトプットに繋がっているので、そこにマイクから来た音声信号が通るはず。
音声はまさに交流だから、コンデンサを通過すると。。。

前回、マイクに約3Vの電圧がかかることは解ったから、同じだけの電圧がカップリングコンデンサにもかかっていて

コンデンサ無しでそのままアウトプットに繋がると、接続先の回路に3Vがかかっちゃうから…

それを防ぐのか?

な??



…よし

せっかくだからもう少し詳しく調べておくか。。。


emelby at 22:41コメント(0)機材 この記事をクリップ!

2011年10月03日

というわけで、インピーダンス。
内部抵抗220kΩを忘れていたので、それを加味すると…

電流は、
I = 9/(2200+2200+2200)
= 0.00136
= 1.36mA


えーと

すると、二つの抵抗にかかる電圧が…

V = 0.00136 × (2200+2200)
= 5.984


…お?

ということは!?

マイクにかかる電圧は!!?

9 - 5.984 = 3.016

3V!!


きたー!!

あってるくさい!
解ってるくさい!

マシッソヨー!!(おいしい)




よっし

次はOutputの前にあるコンデンサーだ!


次回へ続く。

emelby at 09:21コメント(0)機材 この記事をクリップ!

2011年10月02日

皆様どうもありがとうございました。

最近のメインギター「石ロゴフェルナンデスくん」が、先週のリハでへそを曲げてしまったので、今回はアメデラ先生で臨みました。

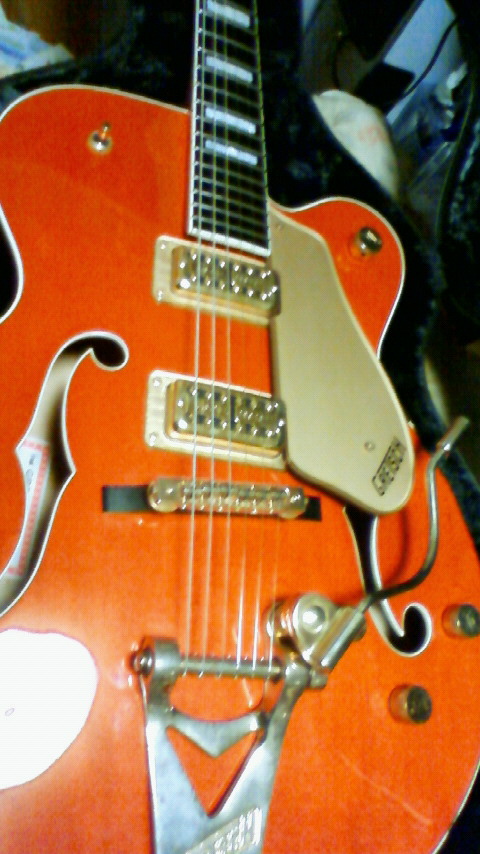

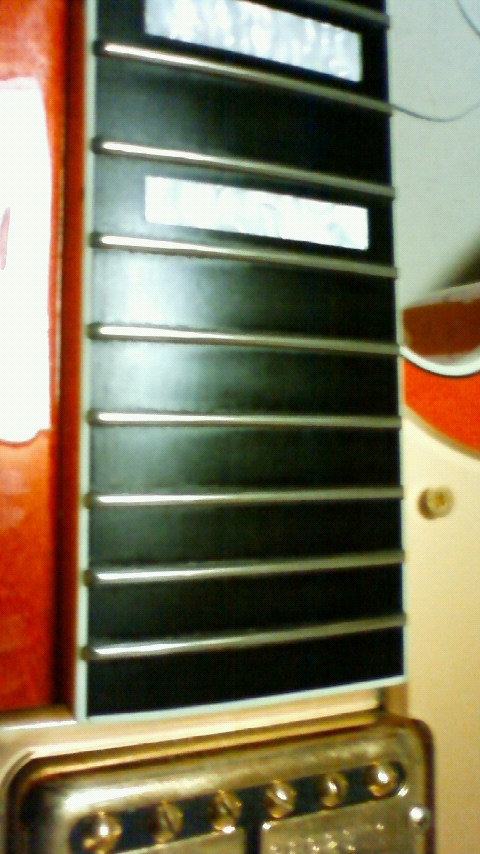

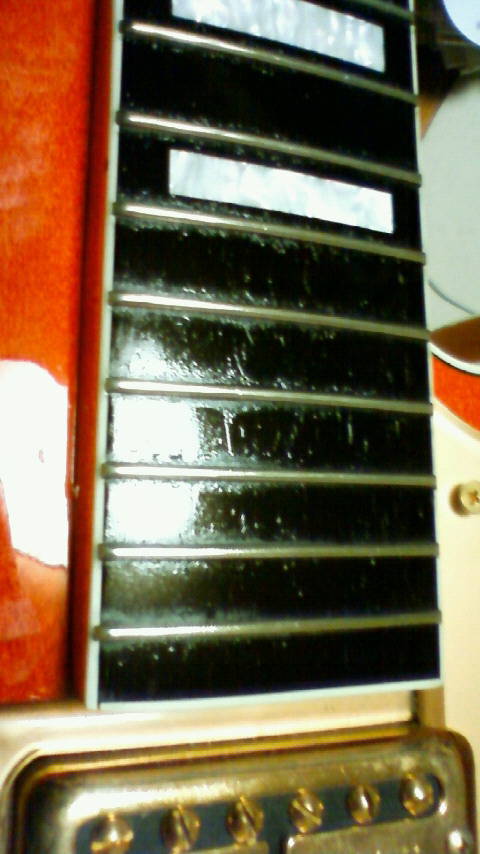

グレッチ大先生もちょっと調子悪そうだし、いろいろとメンテナンスを始めなければ…。

…まぁそんなことよりも
フロアの温かさが半端じゃなくて、とても嬉しかったです。
あんな風に迎えてくれる方々がいることが、とてもありがたいと思ってます。
いつもありがとうございます。



そして私は、Rさんの「ろっくさん」発言に胸を打たれたのです。

emelby at 17:14コメント(2) この記事をクリップ!

2011年09月30日

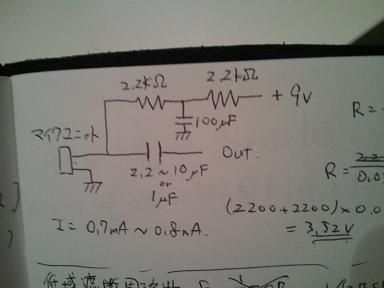

いろいろと調べると、使いやすそうな回路図を発見。

今回は勉強したい感じなので、とりあえず自分で書いてみる。
パソコンで画像保存してもきっと頭に入らないしね。

ENOKIKAIRO


かなりパーツも少なく、簡単そうだ。
しかし、いろいろと疑問が湧いてくる。

抵抗はなぜ2.2kΩなのか?なぜ二つなのか?

アースに落としている100μFのコンデンサーはなぜ必要なのか?

Outputに行く前のコンデンサーはなぜ必要なのか?そして定数はどう決めたらいいのか?


…よし
とりあえず私の現在の知識「V=IR」で立ち向かってみよう。
電流さえ分かれば、2.2kΩの抵抗2個を経て、マイクユニットにどのくらいの電圧がかかっているかがわかるはず。

電流は

「I=V/R」
だから

I = 9 / (2200+2200)
=0.002 A
なので
2mAだ!

ということは

抵抗二つにかかる電圧は

V = IR
= 0.002 × 4400
= 8.8V

ということは残りの0.2Vがマイクへ…

…低っ!

てことは、

なんかが違うな。。。

うーむ。。。





んあっ!
マイクのインピーダンスかー!
つってね。
