【忘備録】Wordがめっちゃ重い!解消法

どうも,新年あけましておめでとうございます。

早速本題。忘備録です。

新年,レポートの書初めをしているわけですが,Wordがやたら重い。

ということで解消方法です。

ぐぐったらわかりやすいBLOGを発見しましたので,URL貼っつけておきます。

http://office-qa.com/Word/wd114.htm

とりあえず,ここの通りにやったら解消されました。

今回はレジストリ削除で解決出来ました。

以上,忘備録

きっと今年最後の更新

どうもです。お久しぶりでーす。

最近エアコンが空から降ってきたりと散々な状態です。

さて,今年をザーっと振り返って見ようと自分の記事をザーっと見てみました。

結構いろんなもん買ってるんだね。

・モバイルPC
・カメラ
・タブレット
・液晶*2
・nasne
・プリンター
・HDD何枚か
・モニターアーム
・WALKMAN
・SSD

きっとまだある気がする。

ただ,プリンターは親に買ってもらってるのであれですけどね。

こんな具合で,今年は散財の年だったようです。

特に消費税増税に踊らされた(踊ってみた)恰好で,その時期の出費が一番大きいかと思われます。


散財以外にも,

・ブラジル行った
・ロボカップ終わった
・Lab畜スタート!

この辺は大きいのかな。

そんな具合でいろんなことが有りましたね,今年は。

じゃ,そゆことで,良いお年をお迎えください。

浮気しました,Nikonに。

どうも,ぜむです。

ロボカップ的にはノードが終わったところですね。

RRCの結果に関してはノータッチということで笑

さて,タイトル通り,浮気をしました。

一応,趣味がカメラとかということになっていますが,ここ最近ご無沙汰しておりました。

が,趣味を忘れちゃイカンよね…ということで,しっかり趣味やってみたい!ということになり…

一眼”レフ”を新調しました!

今までは,フォーサーズの一眼レフを使っていましたが,高感度耐性などを考えてミラーレスを買い足しました。

それが去年の夏の事… OLYMPUSのE-PL5を購入しました。

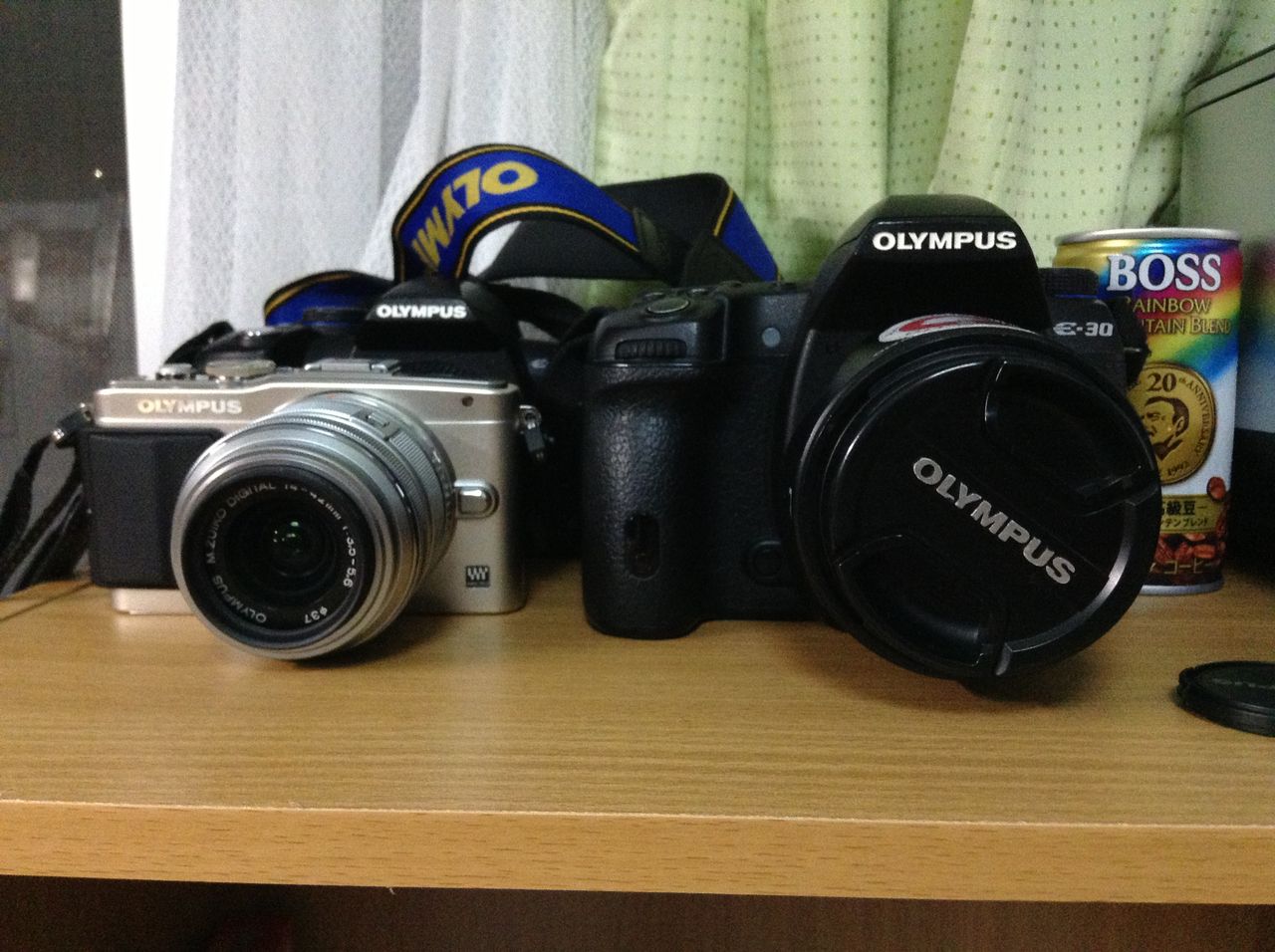

写真 2013-08-05 22 01 59
 左が去年買ったミラーレス,右はメインだったE-30です。

ちょっとミラーレスを触っていると,やっぱりファインダーが欲しい!と思いました。

E-30を使い続けるにしても,モードダイヤルは調子悪いし,高感度は良くないし…

フォーサーズマウントはすでに収束しているし…新しいBodyはないし…ということで,

ミラー有りの方のマウントを買えることを決意しました。

PB290001

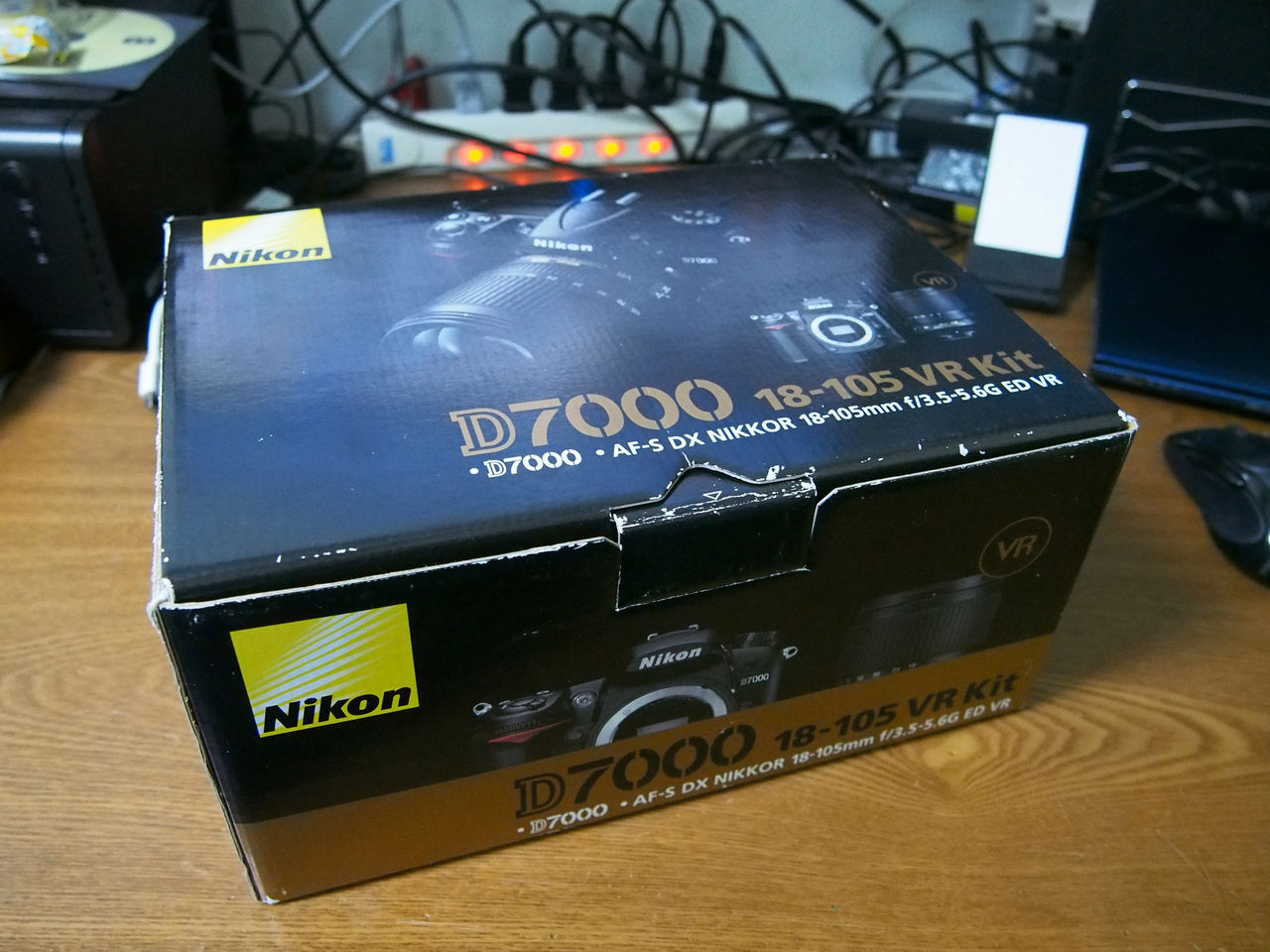

ということで,Nikonに浮気しました。

D7000 18-105Kitを中古で買って来ました。

D5300とかでも良いのですが,やっぱり中級機のファインダー,操作感が欲しくてD7000に。

ちょっと古いんですけどね…

PB290003

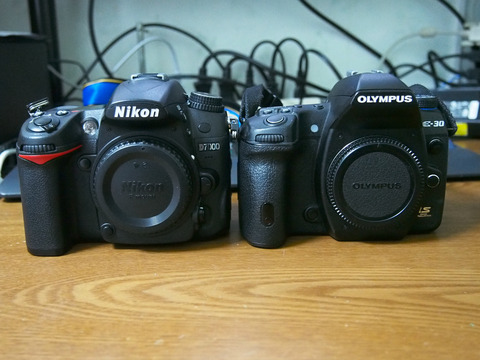

E-30とのツーショット。E-30のほうがカクカクしていて,がっしりとしたようなデザイン。

グリップもE-30のほうが大きいですね。

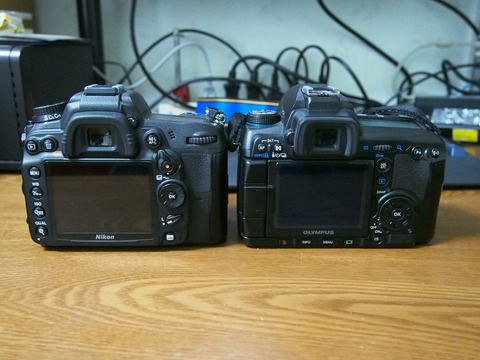

PB290007
背面はこんな感じ。D7000のほうが液晶は大きい。

ボタンの位置も左と下とで違っています。

PB290009

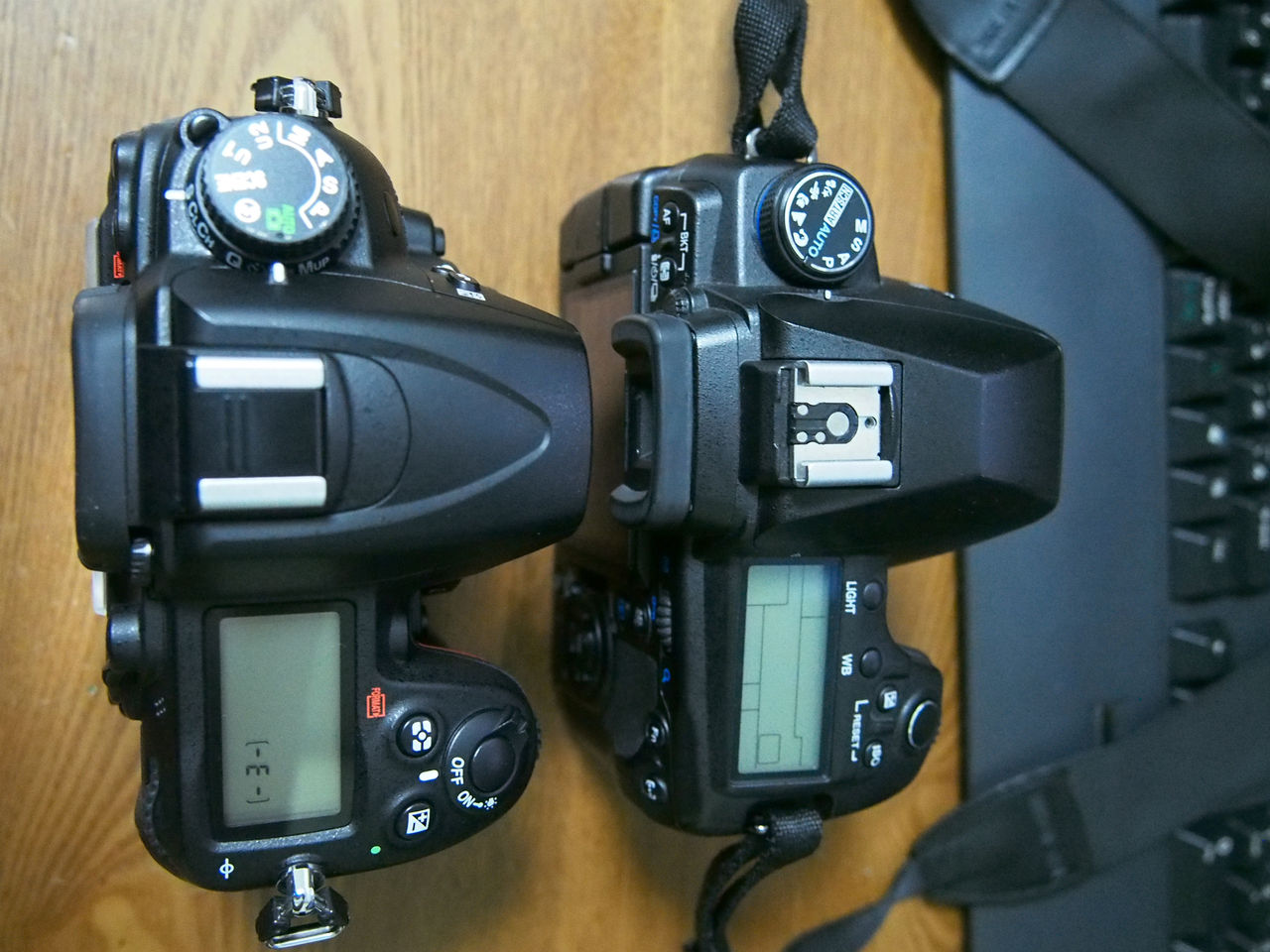

上からの写真 サブLCDも搭載されています。

ダイアルの位置は同じ位置にあります。

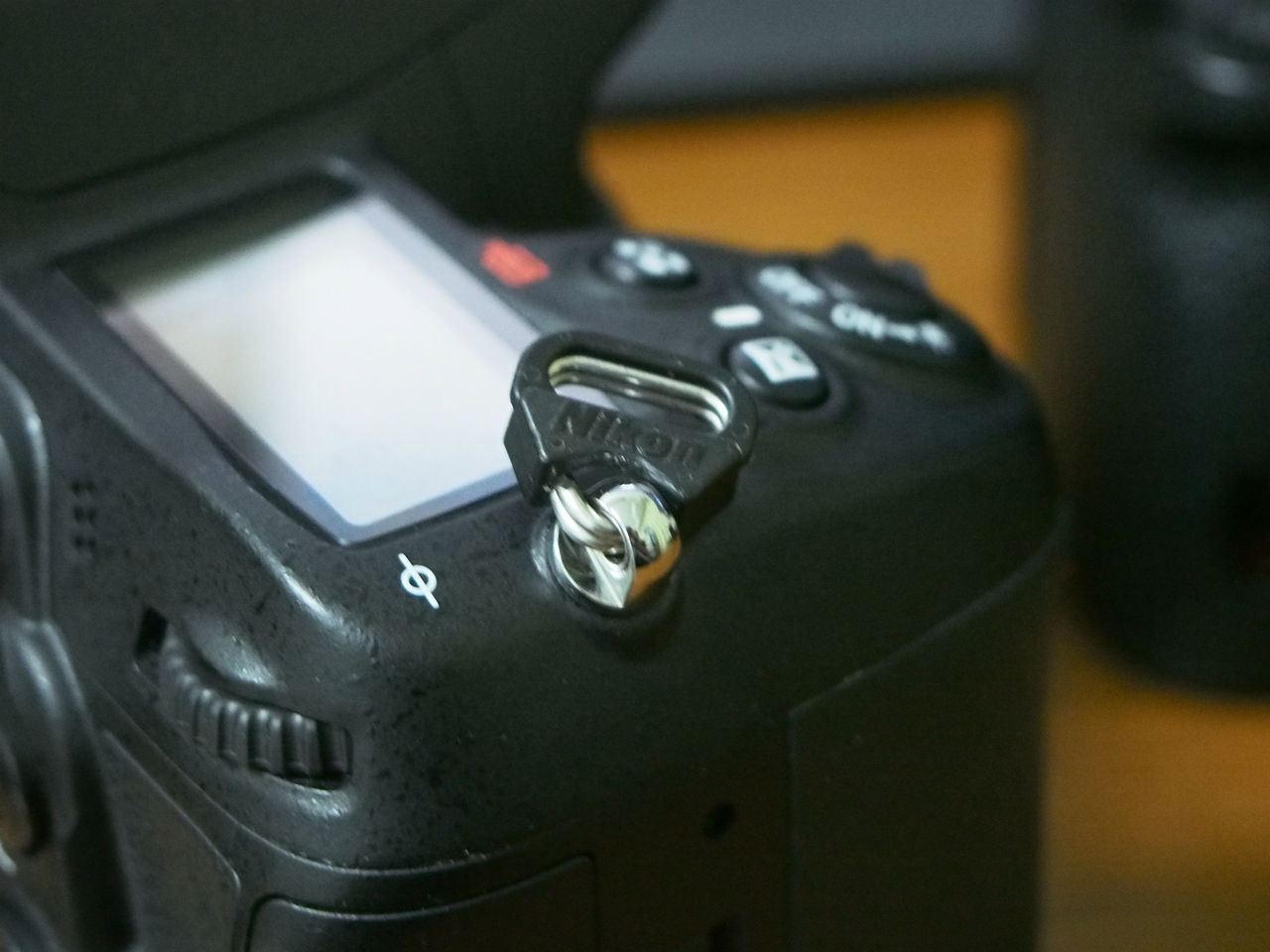

PB290004
D7000は三角環になっています。三角環ってオシャレですよねぇ…

ササッとD7000とE-30を比較して思ったことを…

E-30のいいところ
○やっぱりデザインはやっぱりE-30のほうが好きかも。
 かくかくしたデザインがカッコいいよね…無骨で好みです。
○やっぱりE-30のスーパーコンパネは便利!
 あの液晶画面でパパっと設定できるのは便利で,現状も一目瞭然だったりします。
○液晶下のボタンは何気押しやすく,押すときに指が引っかかる場所があっていい!
○サブLCD上にあるボタンはファインダーを見ながら押すのに便利。
○E-30のAFは何気優秀だった!

D7000のいいところ
○Nikon特有の赤ベロデザインはいい!
 Nikonのデザインはそれはそれでいいよね!しかも,E-30とは違ってマグネシウムボディ!
 マグネシウムボディ使ってみたかったんです。
○シャッター音がステキです。Nikonを選ぶ理由の1つですね。
○SDカードのダブルスロット。今はSDカードが当たり前ですが,ずっとCF機だったので,SDは便利です。
 モバイルPCにそのまま挿せますからね。
○ファインダーが素晴らしい!
 ピントの山はつかみやすいし,大きくて見やすい。これぞファインダー!
 透過液晶も入っているので,AFポイントが邪魔じゃない。
○Nikonのインターフェースはそれはそれで便利なのかも。
 液晶に頼らないので,バッテリーは持つだろうし,慣れれば使いやすいんだろうな…
 マルチセレクターのクリック感は気持ちいい。

という具合に,お互いのいい所を見つけられました。

これからは,D7000がメイン,サブでE-PL5という形で運用しようと思います。

E-30,E-520,E-510を始めとしたフォーサーズシステムはあまり使わなくなると思いますが,

どれも思い入れのあるカメラなので,時々出して電源を入れつつ,とっておきたいと思います。

ということで,カメラが増えた話でした。

STM32F401RE NucleoをKeilで開発する方法

mbedは通常はオンライン環境(ブラウザ上のIDE)で開発しますが,オフライン開発もできます。

今回は,STM32Nucleo(STM32F401RE)をKeilで開発してみます。

自分が行う際に躓いたポイントあるので,忘備録として記事を書いてみたいと思います。

おそらく,不要な手順が紛れているかとおもいます。

しかしながら,どれが不要なのか検討がつかないので,とりあえず,書いておきます。
(読む方ご自身でご判断ください)


最初に,オンラインIDEのほうでプロジェクトを作っておきます。

(Keil側でプロジェクトを新規作成できる出ようが,めんどくさそうなので,オンラインIDEからやっておくと良いかと。)

ARMの開発環境である,Keilをダウンロードします。

Keil社のWebサイトに行き,Downloadページ,Productsをクリックします。

要するに,以下ページです。https://www.keil.com/download/product/

ここの中の,MDK-ARMv4をダウンロードします。

住所やら打ち込めと言われるので,従います。

ダウンロードして,素直に従ってインストール。

インストールが終わったらとりあえずkeilは放置,インストール後はNucleoの更新などをします。

http://developer.mbed.org/platforms/

この中から自分の所有しているNucleoを選択します。

自分はF401REを所有していますのでこれに関して説明します。

下の方にするクロールすると,ファームウェアについてがありますので,クリックします。

Nucleo
ここをクリックしてやると,最新のファームの確認及びダウンロードページが開きます。

下の方までさーっとスクロールすると,アップデート手順が出てきます。

Upgrade instructions っていうところです。

そこの手順1は,”最初にST-LINKのドライバをインストールしろ”と書いてあります。

ハイパーリンクになっていますので,クリックします。

ST LINKのドライバのダウンロードとインストール方法が記されたページが開きますので,

ドライバをダウンロード,手順に従ってインストールしてください。

一応,日本語で記しておきます。

まず,ダウンロードしたファイルがzipなので解凍します。

その中にdpinset_and64.exeとdpinset_x86.exeがあります。

どちらかをインストールしますが,OSが64bitの場合は前者を,32bitは後者をインストールします。

あとはウィザードに従ってください。特に難しいことはない気がします。

で,インストールが終わったらNucleoを刺します。(これより前にさしてあっても問題ない)

先ほどのファームウェアのページに戻りまして,

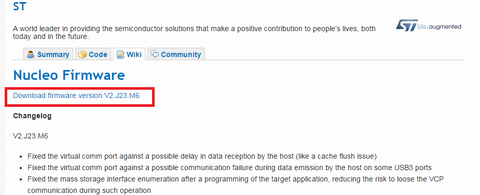

その中でも,Download firmware version xxxxをクリックします。
(xxxxはバージョン名)
Firmware
ファームウェアをダウンロードしたら,zipファイルを解凍します。

中のST-LinkUpgrade.exeを開きます。

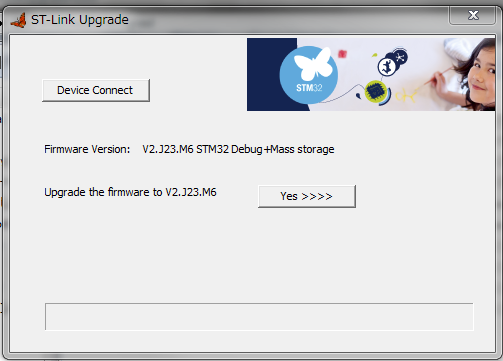

stlink
Device Connectをクリックします。

ちょっとソフトがフリーズしたような挙動をしますが,じっと待ちます。

待つと,入っているFirmwareが表示されます。
conect
ここで,Yes>>>>をクリックしてください。

Firmwareのダウンロードが始まります。

ここでもソフトがフリーズしたような挙動をしますが,じっと待ちます。
(応答なしとでも気にしない)

待つとFirmwareが更新されます。

これでNucleoの準備は完了。(やたら長いのは説明が冗長だから…)

これから,Keil側の準備に入ります。

が,まずはオンラインIDEからプロジェクトをダウンロードします。

使用するオフラインIDEは,Keil uVersion4を選択してください。

ダウンロードできたら,解凍,なかのプロジェクトファイルをクリックしてKeilを開いてください。

このままだと,ビルドはできるのですが,ダウンロード,デバッグができず,使い物になりません。

メニューバーのProjectのSelect Device for Target をクリックしてください。

正しいデバイスを選択します。

今回は,STM32F401REを選択しました。で,OKをクリックします。

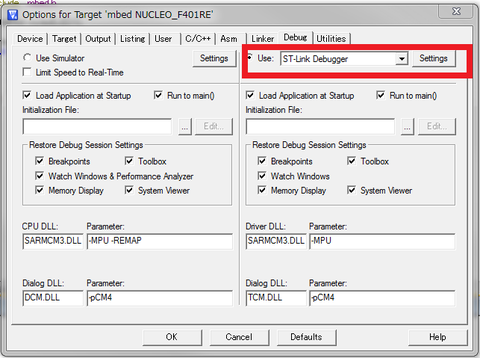

次に,Options for Targetをクリックします。

debug
ST-Link Debuggerを選択し,Settingsをクリックします。

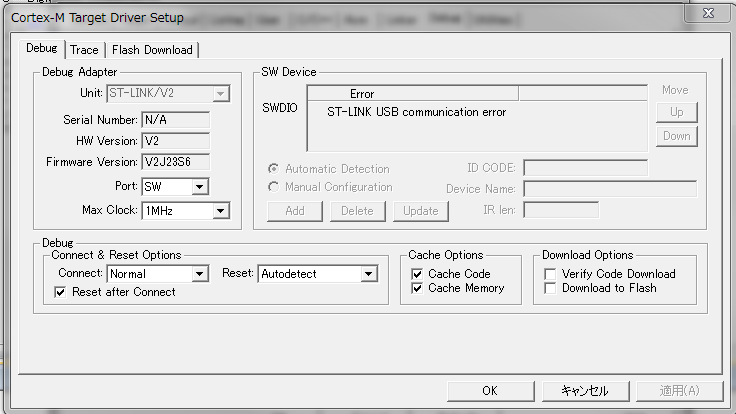

各設定が以下と同じかどうか確かめます。

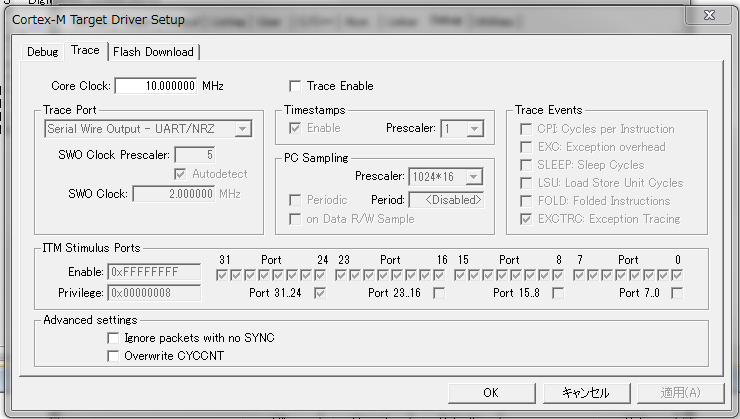

1
2
3

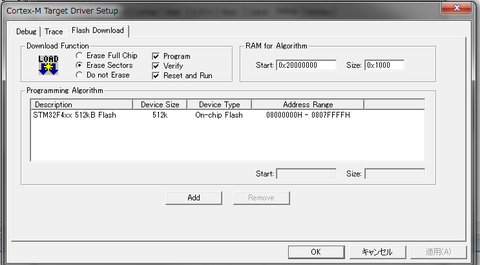

おそらく,画像3枚目のProgramming Algorithmの部分が空欄かと思います。

Addをクリックして手持ちのマイコンを選択,してください。

正しければ,OKをクリック,ウインドウを閉じてください。

完了したら,ビルド,ダウンロード,デバッグをテストしてみてください。

以上がSTM32NucleoをKeilで開発する方法です。

参考にしたのはmbedフォーラムの以下ページです。
http://developer.mbed.org/questions/3908/Cannot-loaddebug-NUCLEO-401RE-with-uVisi/

間違えている部分がありましたら,是非コメントを頂きたく思います。

ふぅーそれにしても長かった。
