ＡｕｔｏＣＡＤのデータからtiff形式にする意味

工事が終わると、しゅん功図書をCDにして、提出しないといけないんですが、
図面をそのままAutoCAD（dwg形式）で提出する場合と、
tiff（画像）形式にして提出する場合があるんですが、

ほとんどがtiffにするパターン。



そもそもわざわざtiffにしなければならない理由がよくわからないんですけどね。
調べてみたら、こんな記事がありました。
http://graphic.nobody.jp/cad_pdm_tif/tiff_drawing_tif.htm
勉強になります。


で、tiffファイルの条件として300dpi以上というのがありまして、
AutoCADで画像変換すると、縦横ともに９６dpiになってしまうんです。
これは、ナゼなんでしょう？

で、結局、A3で印刷をして、それをスキャナで３００dpi以上でスキャンして、
っていう方法をとっているんですが。

このせいで、A3で印刷をするという紙（資源）無駄遣いをしていますし、
できれば、この手順を省きたいので、
PDFに変換して、それをイメージコピーしても３００dpiを作り出すにはペイントじゃ無理でしょ？

今までの記事では調査後の結論を書いていましたが、
今回は、質問です。
そもそも、AutoCADのバージョンが古いから、tiff形式にするのが大変なのか、
私がやり方を知らな過ぎるのか。
ご存知の方がいらっしゃいましたら、教えてください。


今後、もっとｔｉｆｆ形式に変換する必要が出てきそうです。
よろしくお願いします。

ＡｕｔｏＣＡＤ ＬＴのバージョンは、2002（保存形式は2000）
ＰＤＦは、5.0を使用しています。

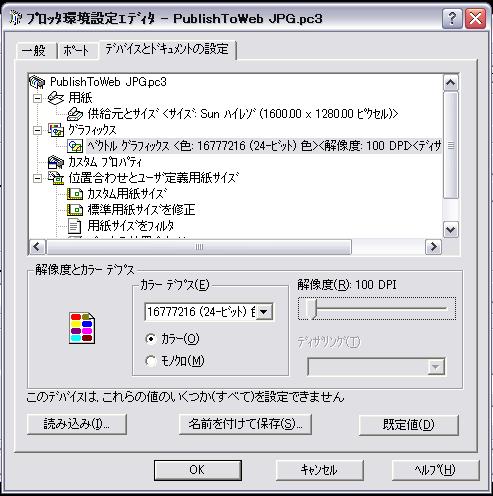

ＡｕｔｏＣＡＤでイメージ変換しようとすると、 100ＤＰＩ以上が選択できないのよねぇ・・・










見る限りではＤＰＩ増やせそうでしょ？
でもできないのよぉ・・・

どういうことなんでしょうか・・・


Comments

1. Posted by 皐月   2009年01月13日 13:35

こんにちわ

アドビ製品（Acrobatとか）をお持ちなら、
１）AutoCADからPDFへ
２）PDFをアドビ製品で開き、tiffで保存
･･･で良いのでは･･･。
Acrobatなら名前をつけて保存、イラストレーターならデータ書き出しとかで。
もしかしたら、Acrobat5.0等旧バージョンではTiffをサポートしていないかも知れないですが、、、

ちなみに。もうご存知だと思いますが、300dpi以上はないと印刷等には耐えません。

2. Posted by fi57   2009年01月14日 03:17

＞皐月さん

情報ありがとうございます。

> １）AutoCADからPDFへ
> ２）PDFをアドビ製品で開き、tiffで保存

そうですよね、これでいけるはずですよね。。
教えていただきありがとうございます


> ちなみに。もうご存知だと思いますが、300dpi以上はないと印刷等には耐えません。
この話も知りませんでした。
それで、300dpiを保つように決められているんですね
本当にありがとうございましたー

3. Posted by fi57   2009年01月14日 20:06

本日、教えてもらった方法でやってみたら
できました！！

皐月さん、ホントにありがとうございました♪

AutoCADから、PDFにしたあと、
PDFをAcrobat5.0のバッチ処理でTIFFにしていたら、
dpiの設定ができず、144dpiにしかならなかったんで、
この方法ではできないんだと思いこんでしまったんです。

ただ、名前をつけて保存で、「tiff形式」を選択して、
保存する際にdpiが設定できることを知り、
無事300dpiのtiffを作成することができました！！
