テスト走行中NEWブラケット完成 アイボルト用Rサス

2009年12月06日

MYオリジナル・サスブラケット完成(A・B)

やっと、念願の左右同サイズのサス取り付け用ブラケット完成!!!

だが、、、取り付ける新品サスをオーダーしてないのと・・・
マフラー取り付け用のスリーブを短く製作しなけりゃならないのだ。。。

一応UP
↓ Aタイプ=左サス取り付け部と同じ位置になるようにした(仮組)
  コの字内径25mm用(実際は26mmだった)
A完成仮組-1A完成仮組-2

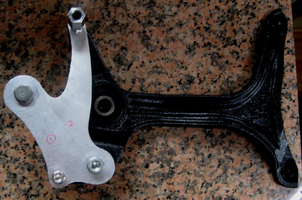

↓ Bタイプ=左右同サイズ・サス用だが、取り付け位置は純正に近い
  Aタイプだとパワーが加わった時にSアームが折れる不安が、、、
  こちらのが安心かなっと?!形状変更案とした
B完成仮組-1B完成仮組-2


ここまでの道のりは長く・・・
1.最初に同サイズ・サスの回転奇跡をトレースしてみた(形紙おこし)
  左のサス取り付け形状もトレース
形取-1形取-2

2.フリーハンドで形状を決める(取り付け穴の寸法を正確にプロットしながら)
  数々の失敗作と厚紙からアルミ薄板へと精度を高めていく
試作数々
↓ アルミ板で試作(A案=左画像・B案=右画像)
A-1試作パーツB-3試作パーツ

3.それをA・Bそれぞれ単品でボルト仮組してみる(イエローの樹脂パイプは仮仕様)
A-1試作B-3試作
↓ さらにSアームへA・Bを仮組してみる(ボルト穴位置確認)
A-1仮組

B-3仮組


4.仮組でOKだったので、図面化してシールプリントしたのを板に貼り
  それを本番用アルミ板3t(5000系)へ線で罫書いていく
  アルミ棒20Φと30Φにもカット寸法を罫書き、穴あけの芯出しもする
  ※一般的に調達できるアルミは1000系で5000系は合金で強度がある
   (金額は2倍ちかくアップするかなぁ)
   参考:ジュラルミンもアルミ合金で2000系と7000系(←これが最強)と呼ばれている

結局、試行錯誤を繰り返して試作した中から
完成の形状に決めた理由は
A案のは製作するのが難しすぎる形だった為に簡素化した
B案はボルト固定を2点支持するほうが強度的に良いと思えたからだった
材料ケガキ2

5.上記のアルミ板を大体の大きさでカットし、削っていく
  オークションでGETした1000円代の新古品電動ハンディグラインダーが大活躍
  ところが、これが大変で寸法どおりにいかないし
  途中で疲れ果て嫌になった。。。アセアセ;

6.形にできたら、穴開けしてく
  小さいキリから大きなキリと変えて段々と穴を広げていく
  いっきに一発で穴開けしようとすると失敗するので注意!!!
  それでも、中心からズレまくりで芯にきてるのが皆無だった。。。トホホ;
  (穴開けに友人のボール盤を借りて作業したにもかかわらず、穴ズレしちまったぁ~)
  だが、アルミは柔らかくて加工がし易いほうだ

7.今度は
  周囲のバリ取りをして、小口&表面を研磨してく
  電動ドリルに自作バフ盤(固めのスポンジ)で回転させながらコンパウンドをつけて磨く
  適度に綺麗に光っていたほうがいい

途中の写真は作業に専念してたので撮れませんでした、
とっ、言うか?!
疲れて、そんな余裕ありませんでした←これが本音^^;



以上
文章では短く簡単だが
実際の作業は、すっごく時間かかって大変だった
筋肉痛にもめげず、自分ながら良く頑張ったと思った・・・汗x100;;;



これからの予定は
新規サス購入(今のところフォルツァ用6cmダウンサス)とマフラー取り付けできるように金具のスリーブを作成しなきゃ~ならん
まだまだやること多し・・・
今年には完成させてテスト走行したいもんだが。。。

さらに欲が出てきた・・・
コの字の巾が20mmの通常タイプが付くようなブラケット形状にしたくなった
(アイボルト用でもいいが)
NEWバージョンで来年に製作開始しようかと考えている
どういう形にしようかなぁ。。。




freeway250cc at 20:30│Comments(3)TrackBack(0) 足まわり系
