P式HPAの製作 5

入出力特性

負荷抵抗は33Ω、単位はV。

テスト信号は400Hz、PCのUSBアダプターとテスターを使用。
信号発生ソフトはWaveGeneです。

ゲインは、約３倍、1Vを超えると出力が頭打ちです。


P式HPAの製作 4

音質はどうでしょう。
まだ測定は、電圧チェック 程度ですが、常用のHPAと比較して
「大きな差」はないようです。

最初に「音出し」した印象は、かなり良い音と思ったのですが、
常用HPAのゲインが１、P式は３とP式に有利でした。
それぞれのゲインそろえると、どんぐりの……となりました。

ただし、
1.特性の揃ったFETを使用していない
2.P式オリジナルではなく、出力がC1815,A1015
3.マイナス電源が別設計
4.ヘッドホーンが安物

ということで、音質評価は参考にはならないかもしれません。
音質に差がないので、現在は、再生システムは常用HPAに
戻してあります。愛着のある方を使っているとういうことです。

P式HPAの製作 3

12Vタイプに比べて2個シリーズのダイーオードに

流れる電流も少ないので-1.2Vと不足(-1.5V)でした。

また、電源ＯＦＦ時の−電圧が不安定で、

シミュレータを使っていろいろ試したのですが、

最終的に-電源は、簡易型のシャントタイプになり

ました。


電源電圧 Lch:+7.13V, R:+7.13V, -1.52V

共通ソース電圧 Lch:0.19V, Rch:0.23V

ドレイン電圧 Lch:3.48V,3.65V Rch:3.40V, 3.75V

定電流回路 Lch:2.7mA, Rch:2.7mA

アイドリング電流 Lch:3.4mA, Rch:3.4mA

ゲイン調整用のVRも62Ω固定にしています。
左右のゲインの差は感じないのでOKとしました。


P式HPAの製作 2

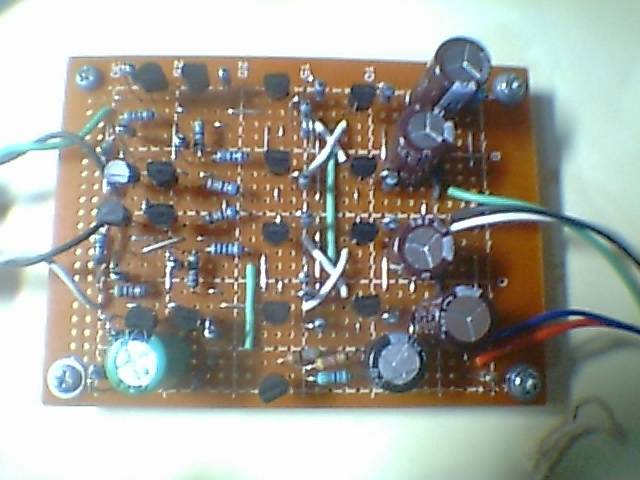

仕上がり具合は、こんな感じです。

電源部を変更、部品も手持ちを流用でオリジナルとは
ことなります。

基板の使い勝手の確認も目的でした。３穴連結ですので
コテをあてた時の安心感があります。通常の片面基板で
はすぐにはがれてしまいますが、そんな心配は不要です。

ジャンパーの多さは想像以上でしたが、 部品交換は簡単
です。部品面から電圧チェックする時は、立型に取り付け
る抵抗の方向を変更することで、ＴＲやＦＥＴの電圧の
チェックが簡単になります。 そのため半数近くの抵抗を
差し替えましたが、苦になりませんでした。

P式HPAの製作 1

秋葉原をぶらついていて、タカスのユニバーサル基板をみつけました。

電源用のラインと、３個つながったパターンという組み合わせの基板です。

この基板を使った作成例が追加されたP式HPAを作ることに。

回路は、ポータブル版の作成例を参考にしました。

手持ちのTRを使うことにして、FETは10個入りの袋で購入、10個で

ペアーがとれるのか疑問ですが、バランスがとれないようであれば
ソース側にVRを入れることにします。

ドレイン電流1mA時のGS電圧と、Idssを測定しました。

番号 GS電圧 IDSS

1     0.22    6.5

2     0.25    7.1

3     0.23    6.6

4     0.28    7.8

5     0.28    8.2

6     0.25    7.6

7     0.33    8.5

8     0.22    6.5

9     0.27    7.8

10   0.31    8.7
      （V) 　　　(mA)


1,8と4,9をペアで試作することにしました。

Rail Splitter 2

QUAD 909 の　Rail Splitter？　です。




















正負が対称の電圧ではないのですが、回路の手抜き加減はさすがＱＵＡＤ。
Ｖｂｅ分の不感帯がありそうですが、その程度は折込済みなのでしょう。

センタータップ付の電源トランスを、使用せず何故　Rail Splitter　なのかは？

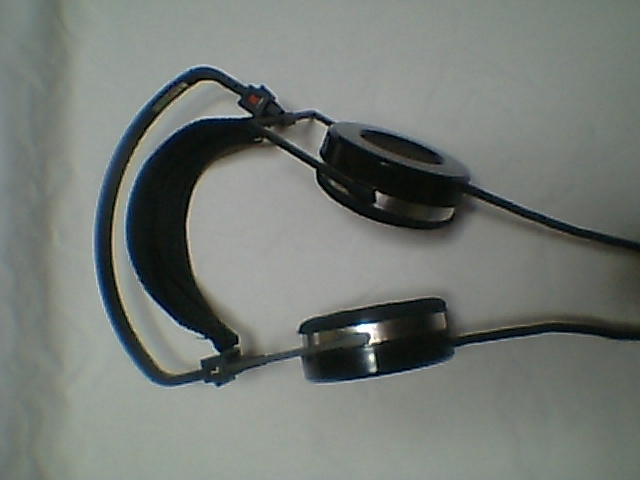

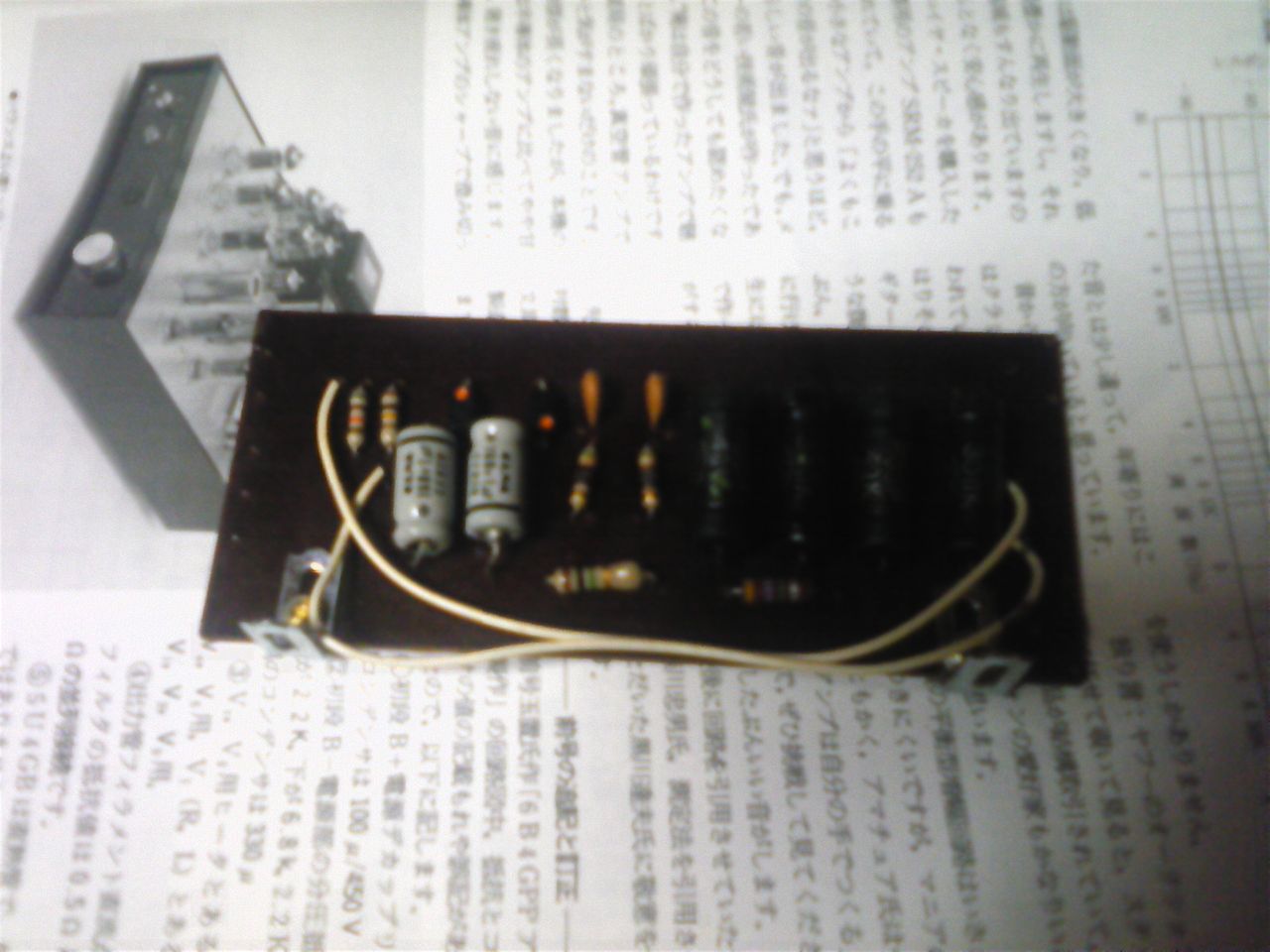

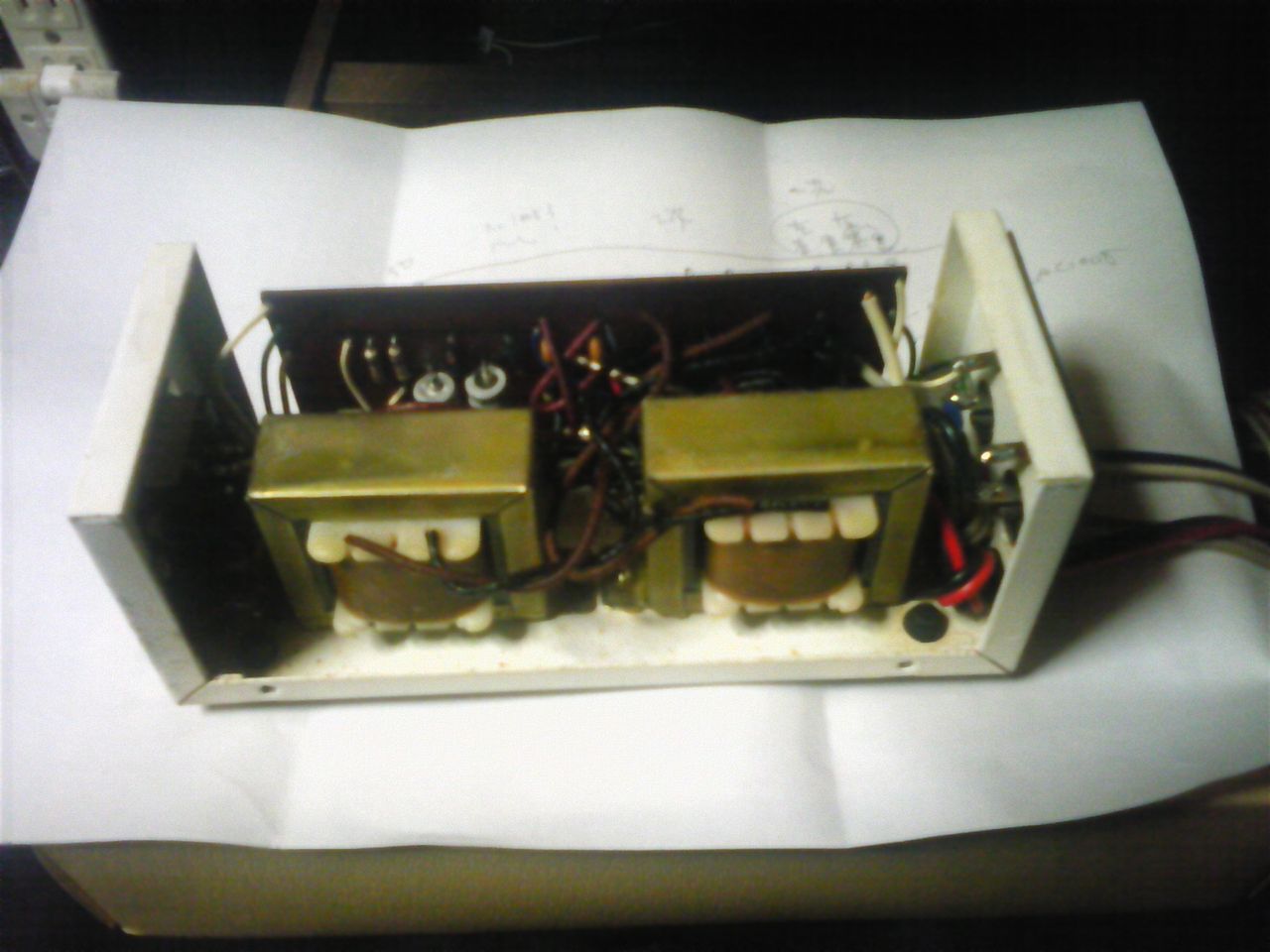

SR-X Mk2 その後（2年）

約2年まえに、ほこりとカビにまみれたSR-X Mk2を分解して、
やぶれた振動膜をサランラップで張り替えるいう暴挙に出たの
ですが、現在も音は出ています。

決定的な問題がおきたら、また振動膜の張替えと考えては
いるのですが、とりあえず様子見です。SR-Λは箱の中で待機
状態のままです。出番はなさそうかな。

 Limitedの真空管ECC99をいろいろシミュレートしていたの
ですが、増幅率が大きいのでOPAmpドライブのシンプルな
ドライバーができそうです。


SRA-3S LIMITED？？

SRA-3Sはシンプルな回路ですが、音は良かったという話があります。
真空管をＥＣＣ99に交換してシミュレートしました。トランジスタ２個と
真空管1本(片ch)でどんなデータになるでしょうか。

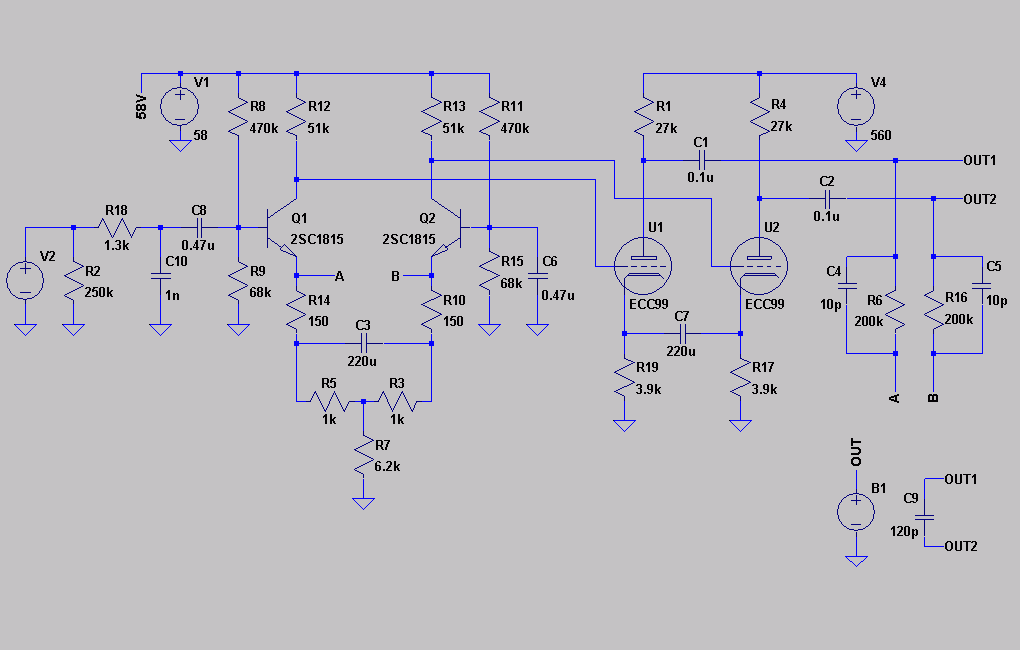

回路

















プレート抵抗は27ｋΩに設定しました。

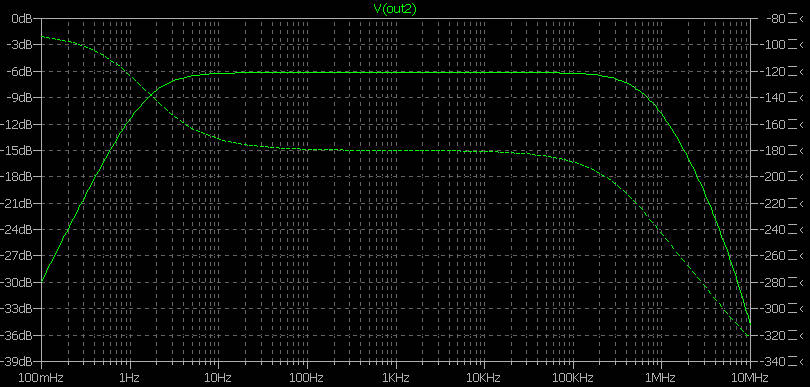

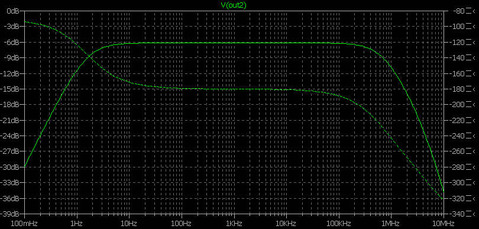

AC特性

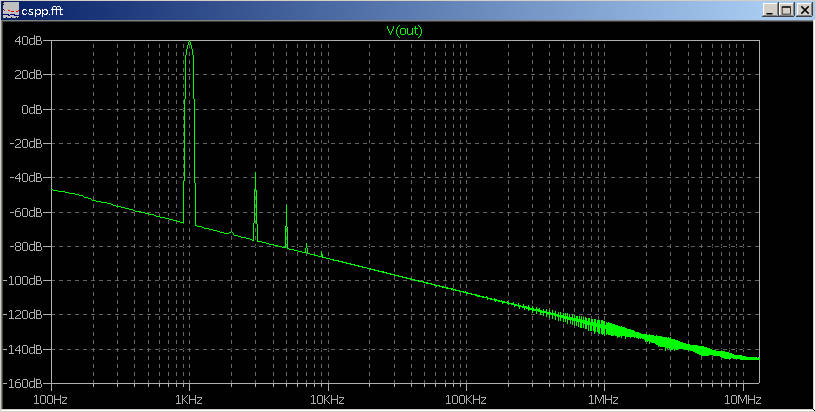

ＦＦＴ平衡合成

















Total Harmonic Distortion: 0.008635%
と歪みは良好です。（片側のＦＦＴ）

最大出力

















平衡出力で350Ｖｐｐと小さめです。カソード電圧が約40Ｖという影響も
あります。

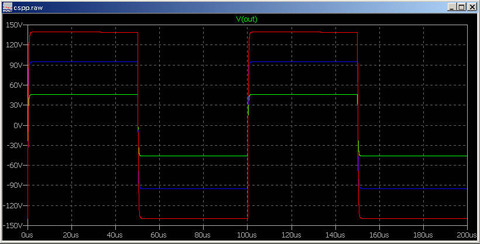

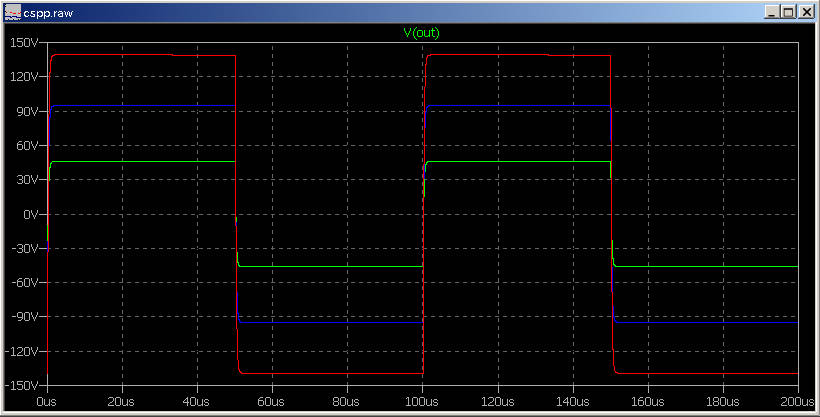

１０ｋＨｚ矩形波（280Ｖｐｐ）の応答

















プレート電流を12ｍＡと6ＣＧ７の倍以上に設定した効果がでています。
このときのプレート電流波形は

















ぎりぎりですが、カットオフすることなく応答しています。

ドライバーの新作４

ＬＴｓｐｉｃｅで許容損失も描くように設定しました。





















カーソル機能を使うと数値の読み取りも簡単です。上図はＥＣＣ99の負荷を
27ｋΩと設定したときの、シミュレーションです。


















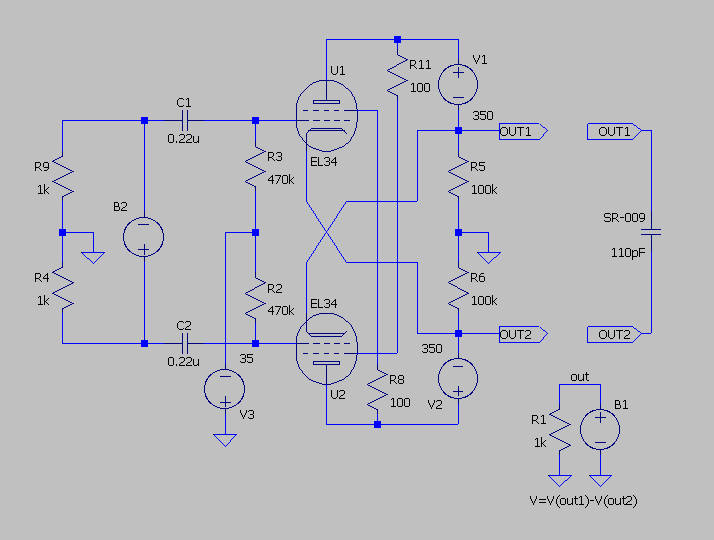

回路です。












ドライバーの新作3（ECC99のEP-IP）

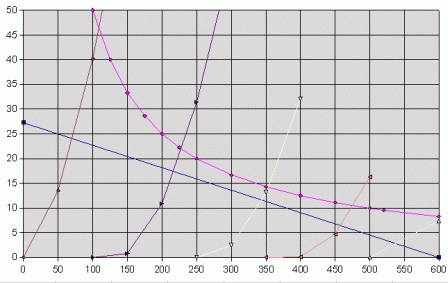

ECC99ののEp-Ip特性図上に２２ｋΩのロードラインを引くと

















動作点は、ほぼ妥当なようです。
LTspiceでEP-IPを表示すると


















赤線が22ｋのロードラインです。動作点は

• プレート電圧(Ep) = 320V
• プレート電流(Ip) = 12mA
• バイアス電圧(Eg) = -13V
• 負荷インピーダンス = 22kΩ
