抜去力の強度試験をしました

6月16日（水）、大阪府立産業技術総合研究所で抜去力の試験をしました。
（大阪府立産業技術総合研究所→http://tri-osaka.jp/）
展示会まで後一週間に迫っていましたが、何とか間に合いました。
今回は、3つの丸型の製品だけでしたが、今後は回転などの試験もやっていきたいと思います。
試験をするに当たり、専用の治具を作成しました。

画像 205画像 208

画像 218画像 216

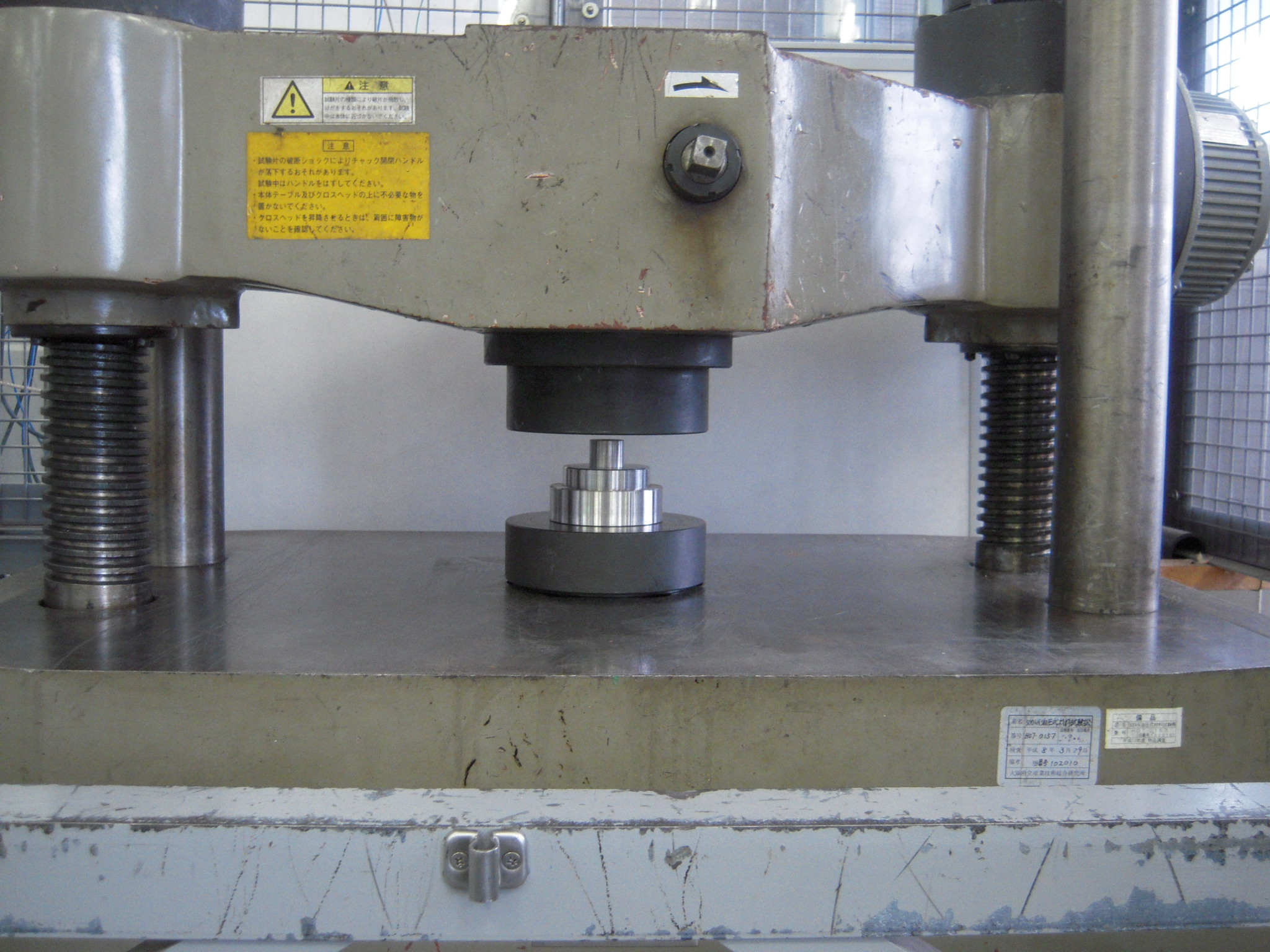

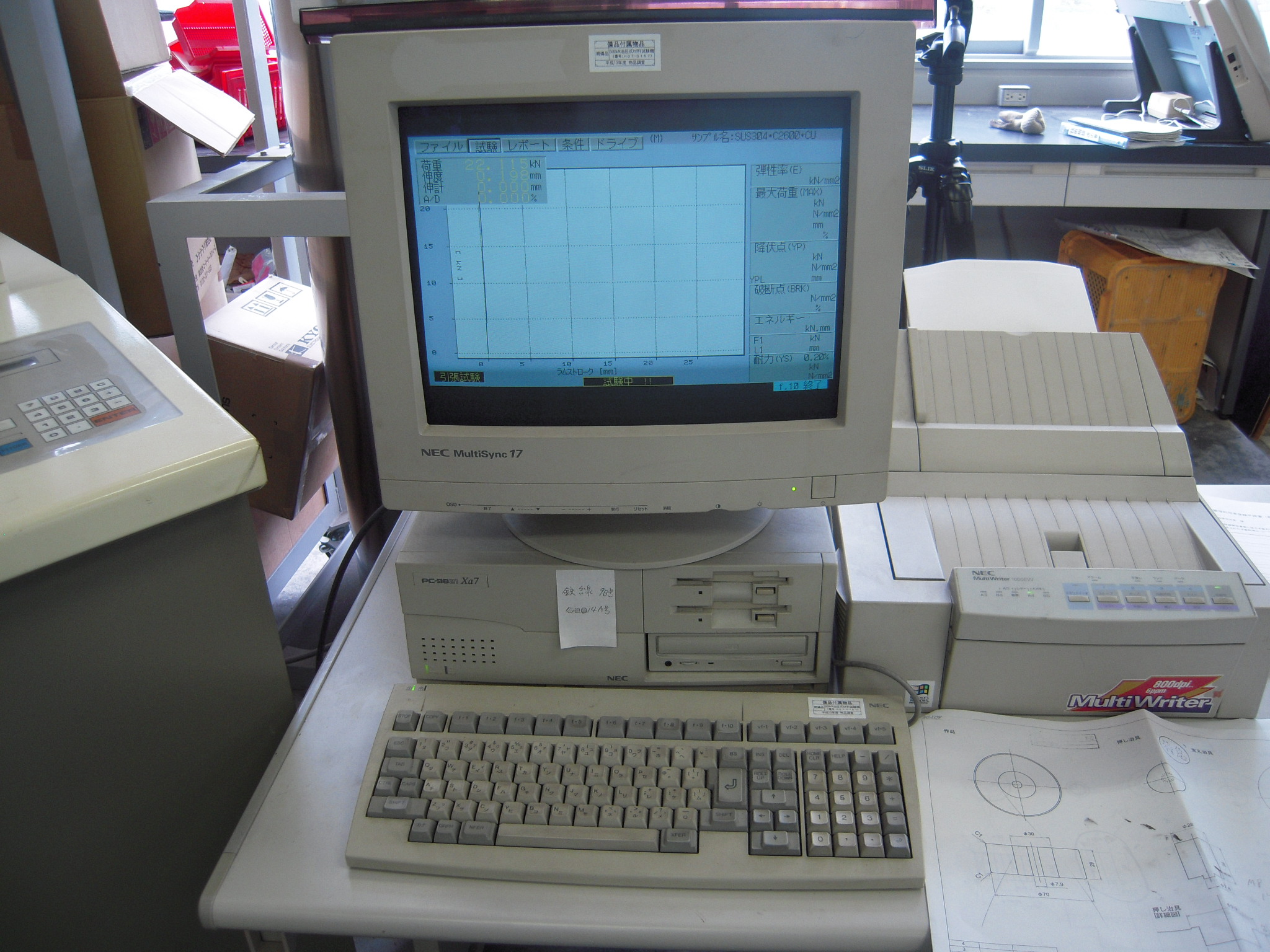

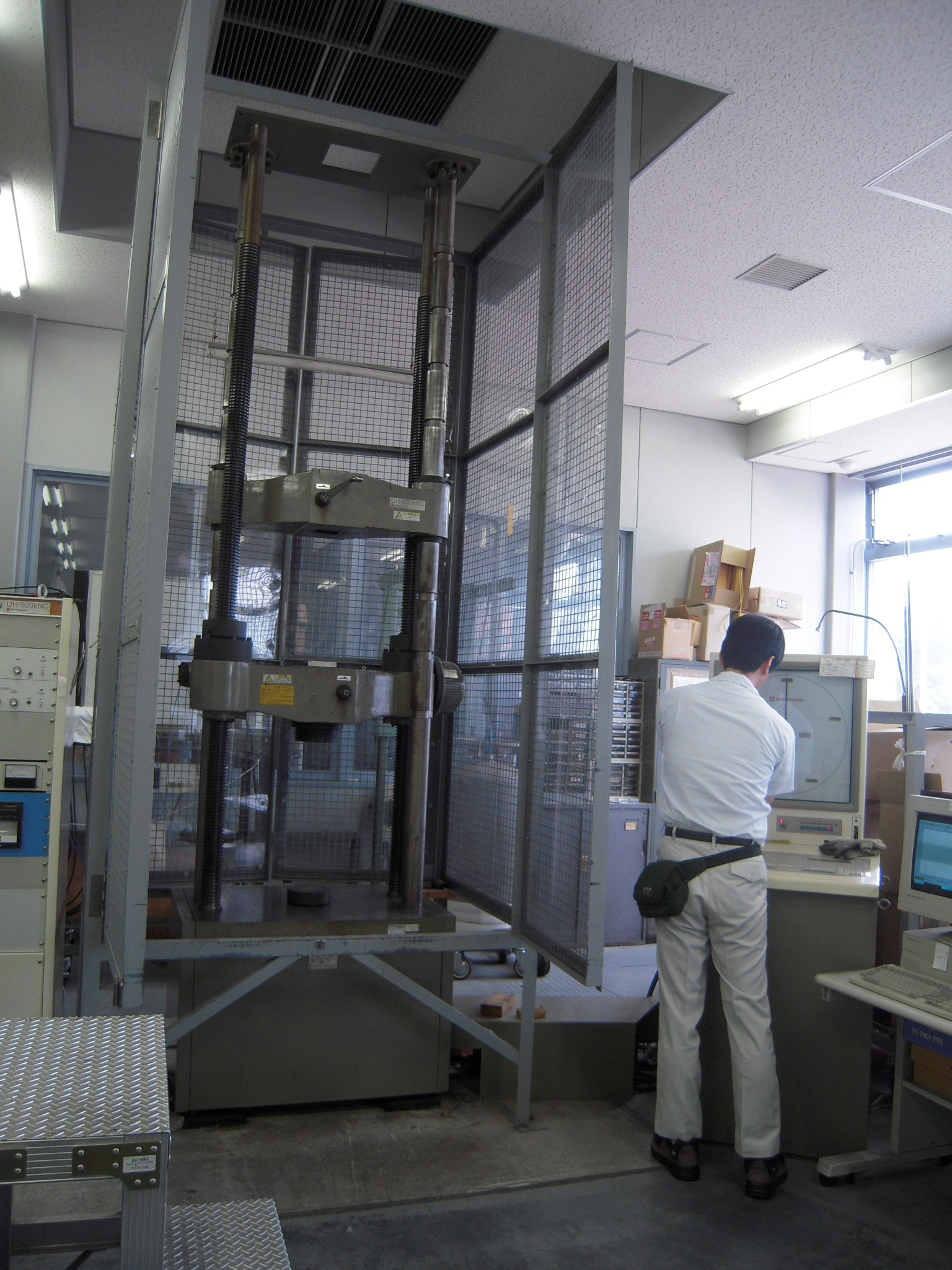

大掛かりな設備にびっくりしました。

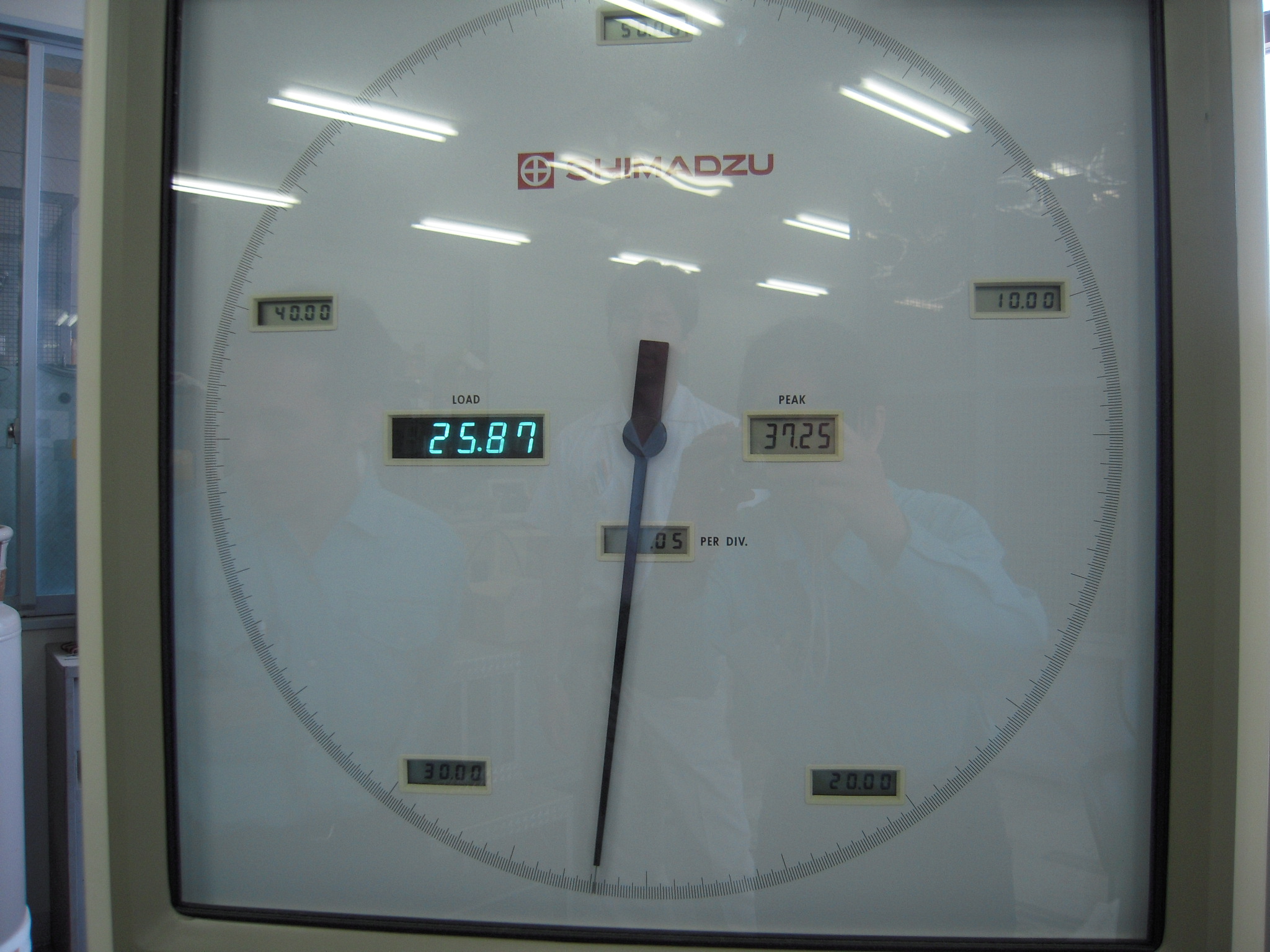

1.SUS304×C2600×Cu
ピーク時荷重=37.27kN

DSCN5188DSCN4898

画像 220

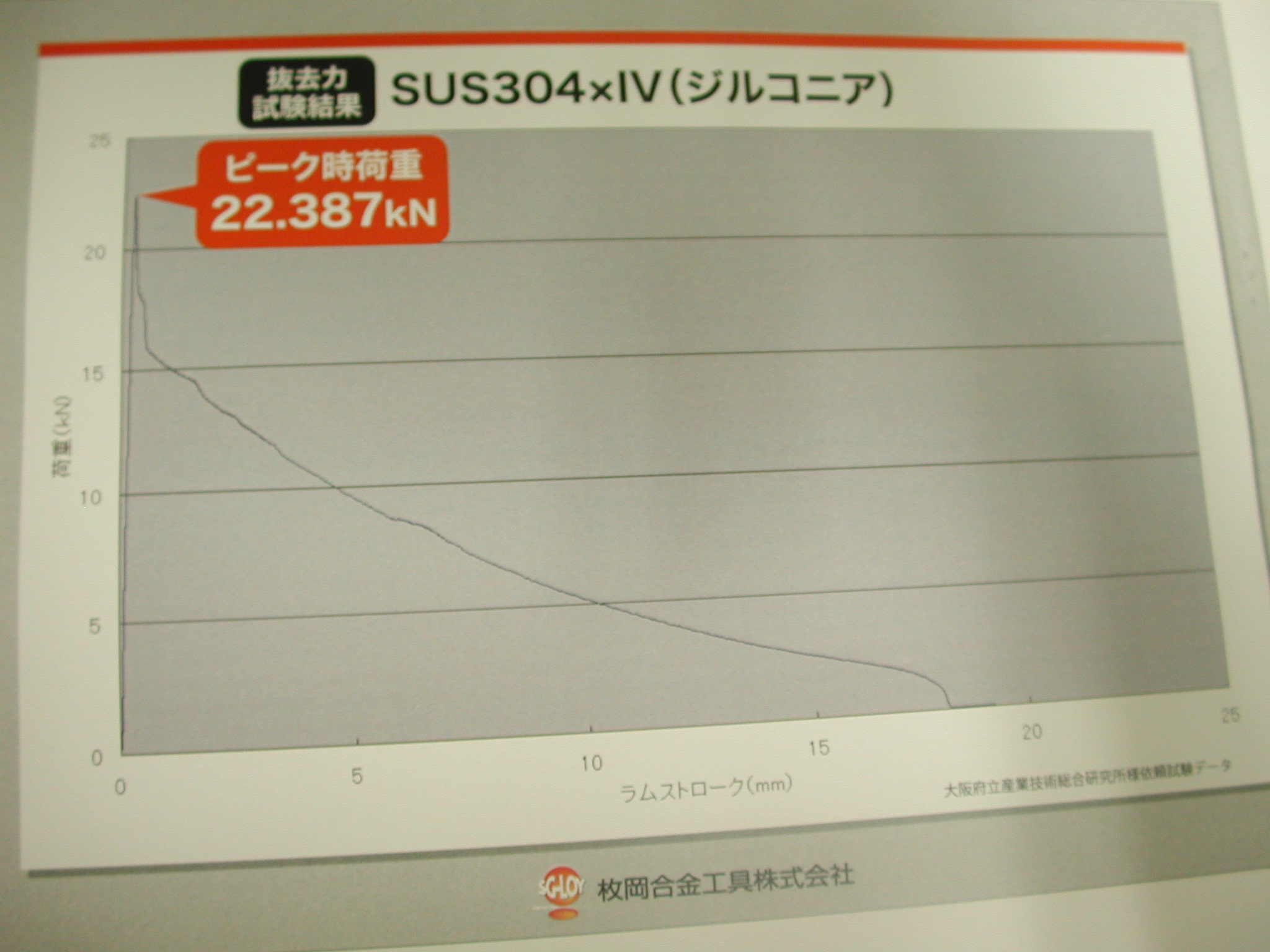

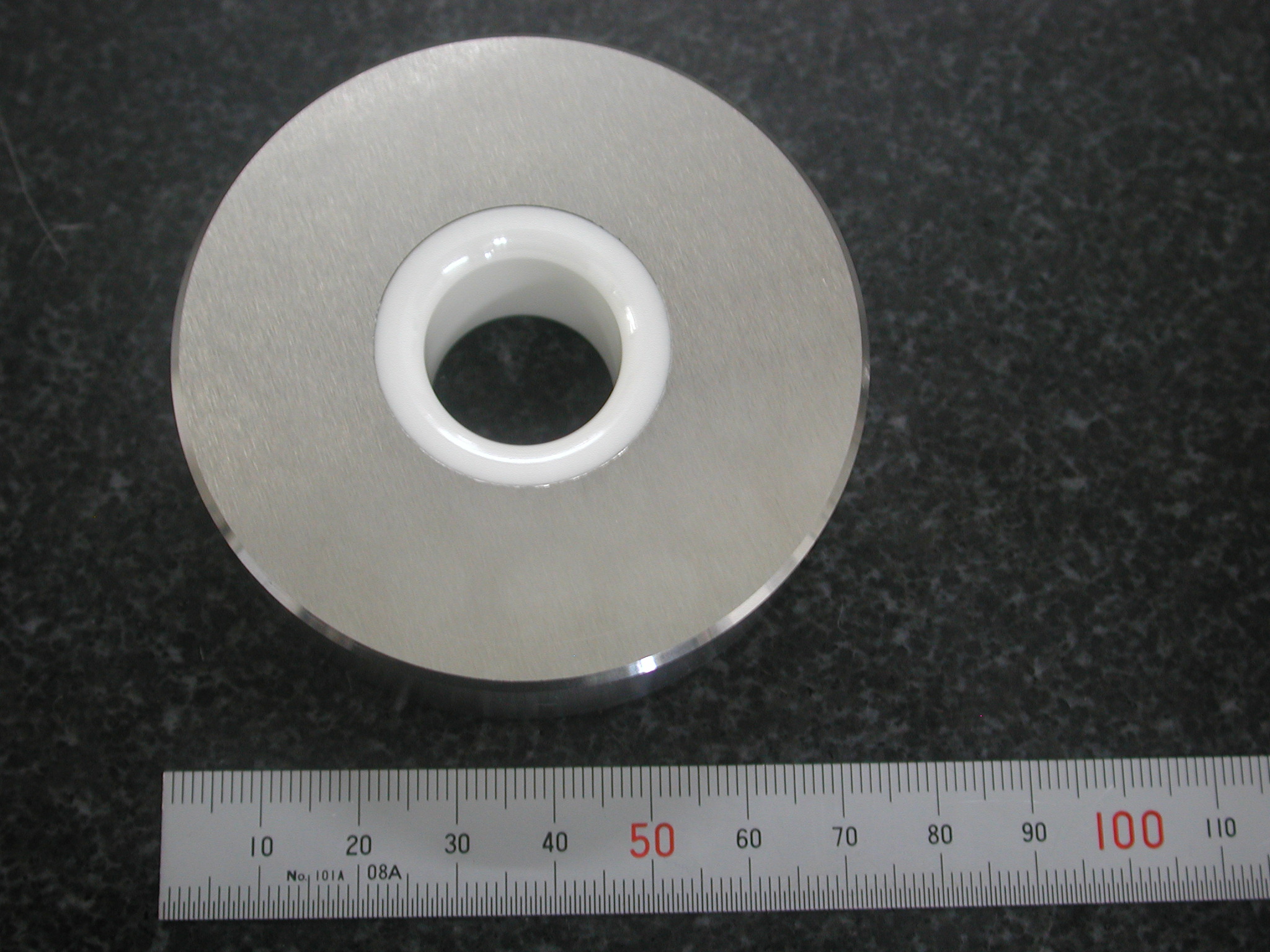

2.SUS304×IV（ジルコニア）
ピーク時荷重=22.387kN

DSCN5185DSCN4900

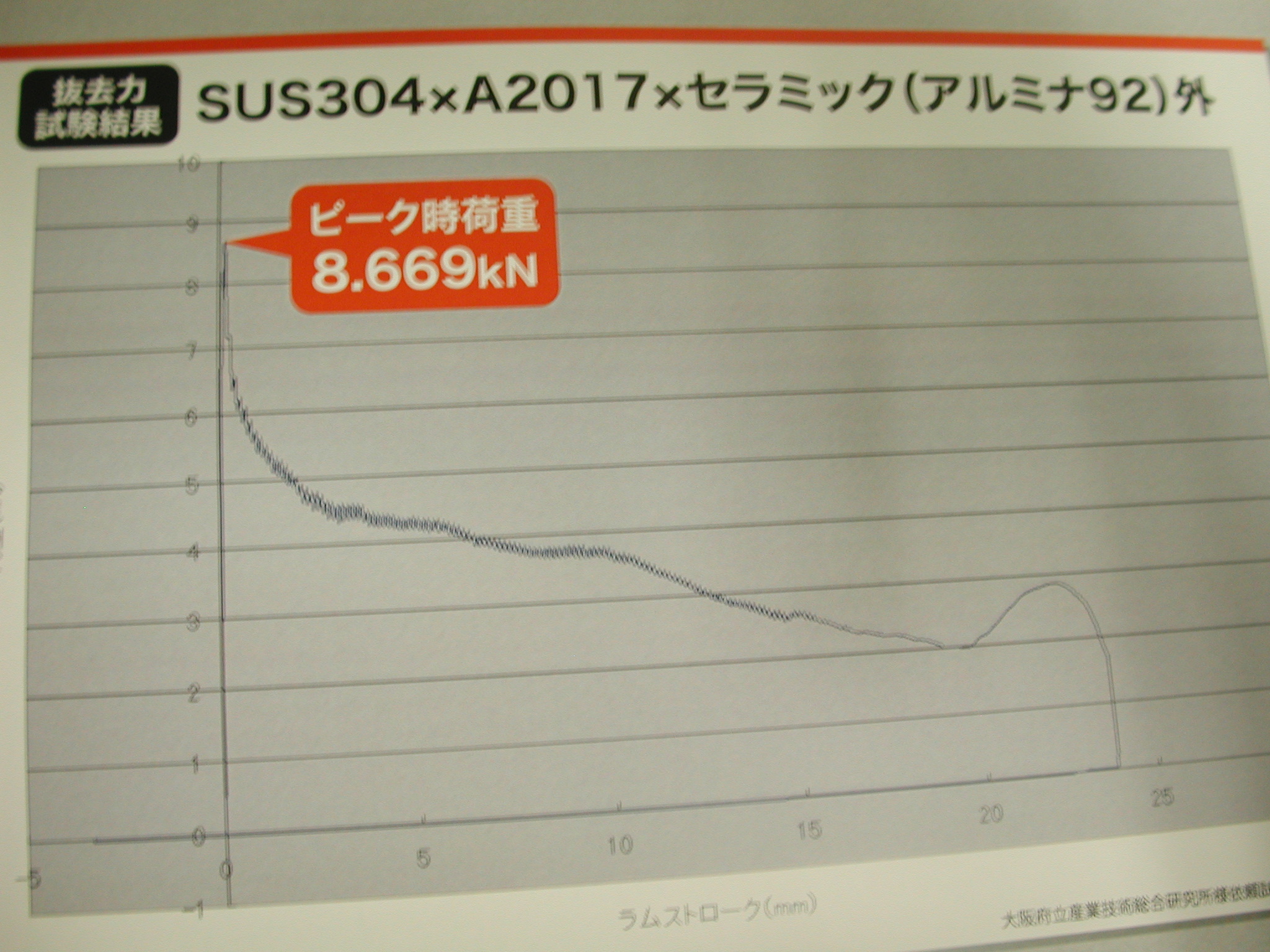

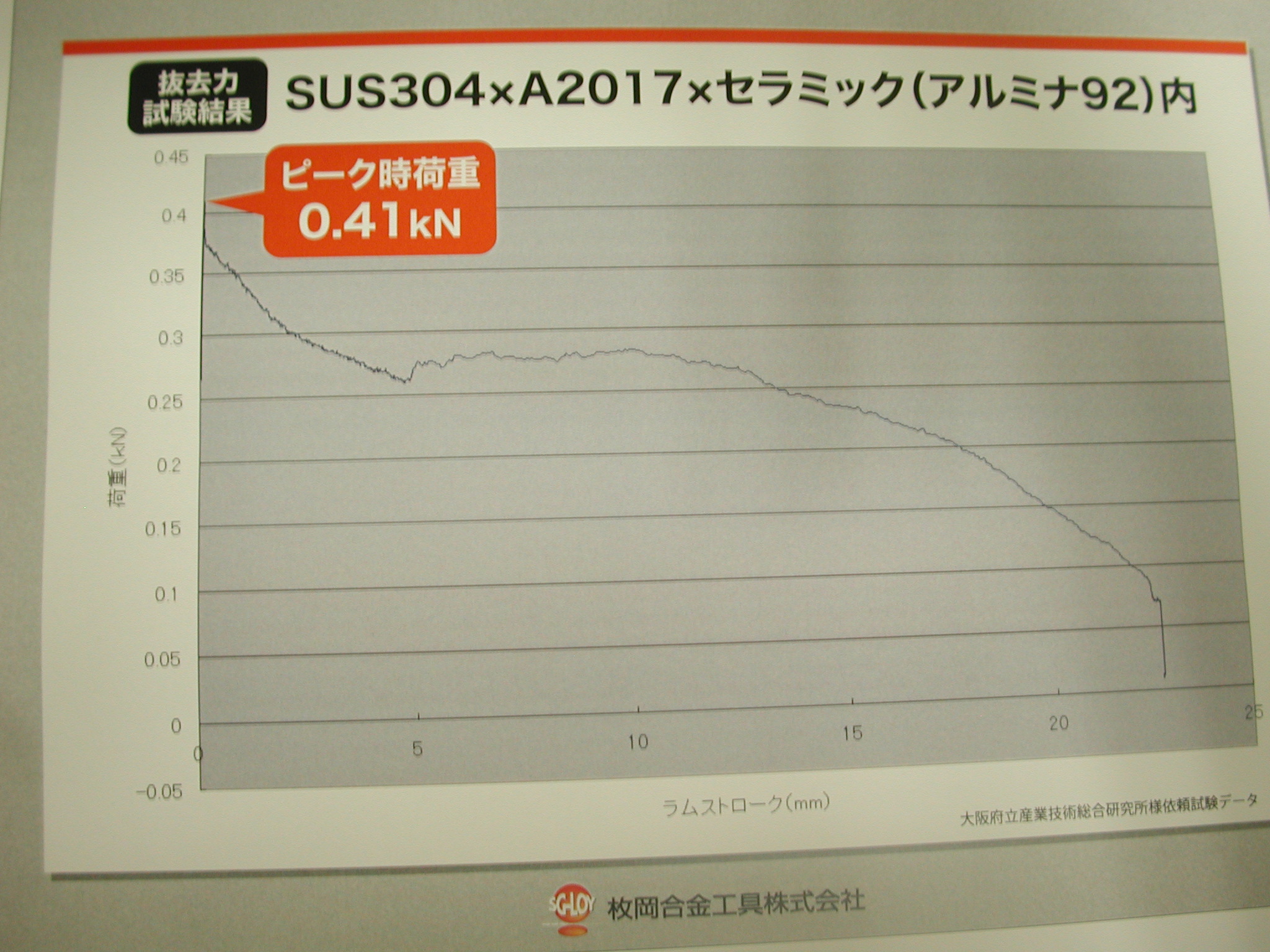

3.SUS304×AL2017×セラミック（アルミナ92）
外　ピーク時荷重=8.669kN
内　ピーク時荷重=0.41kN

DSCN5187DSCN5186

DSCN4942画像 226

画像 225

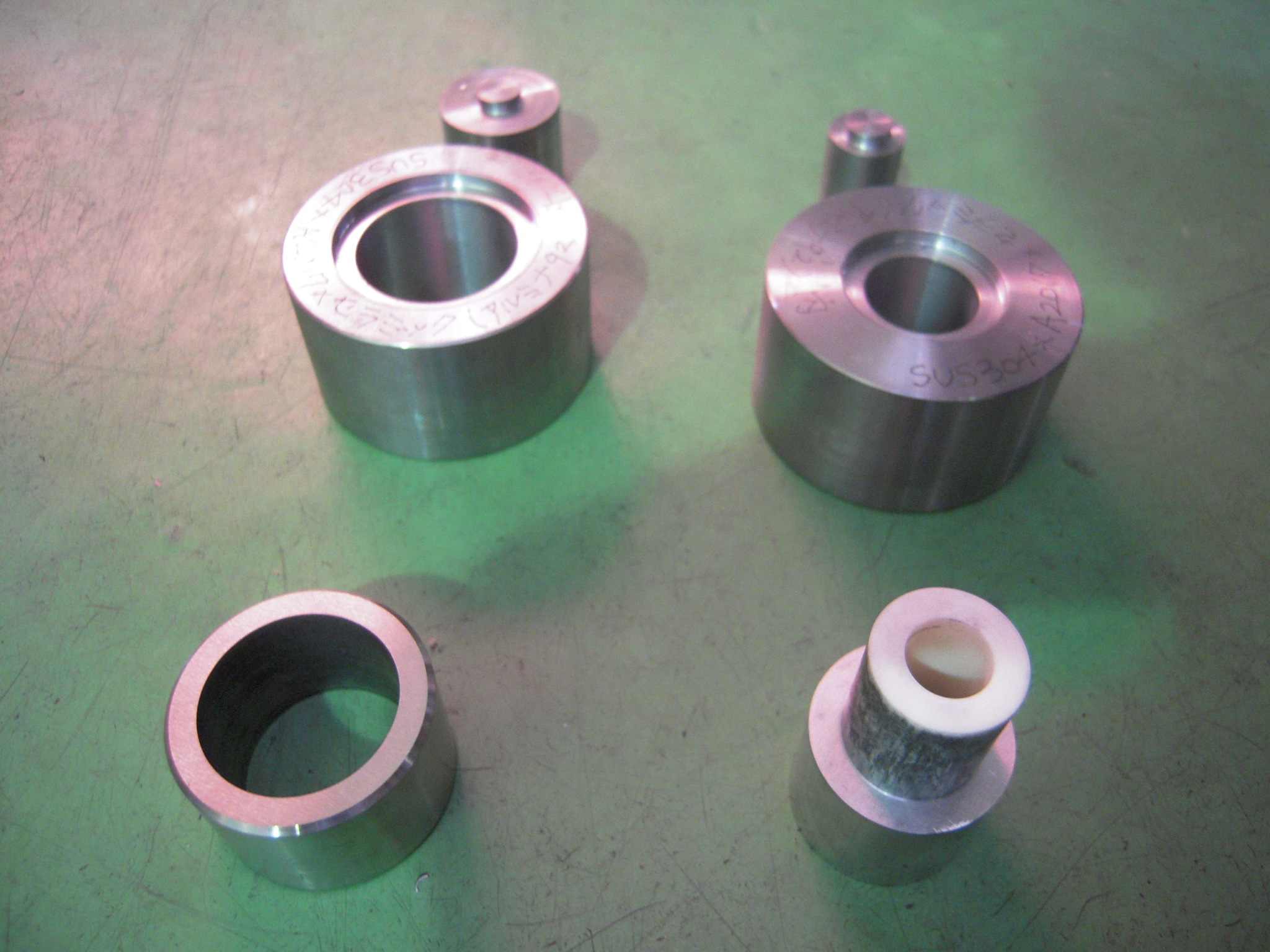

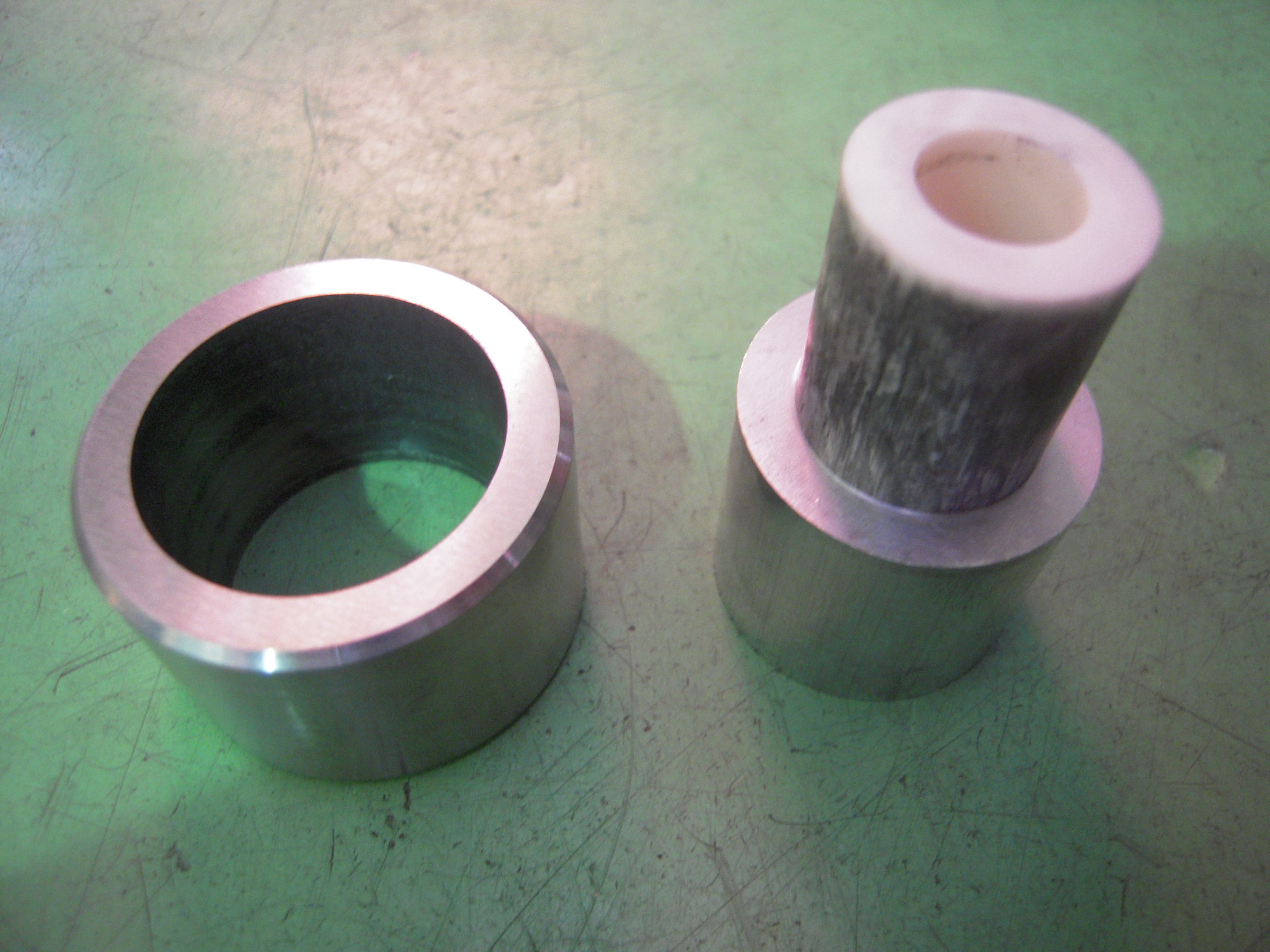

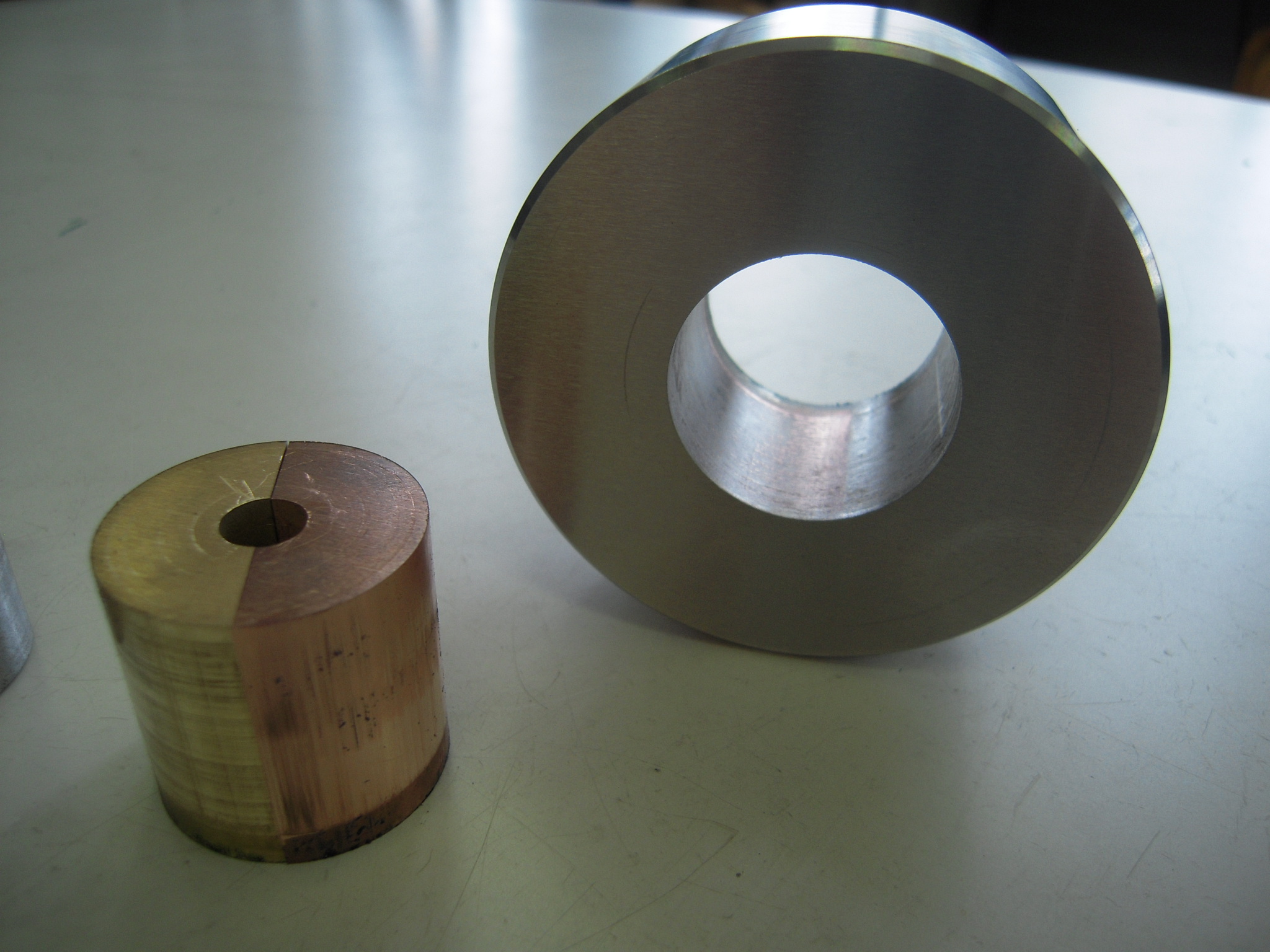

↑治具と試験後の製品




この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 16:12｜Permalink│Comments(0)│TrackBack(0)│

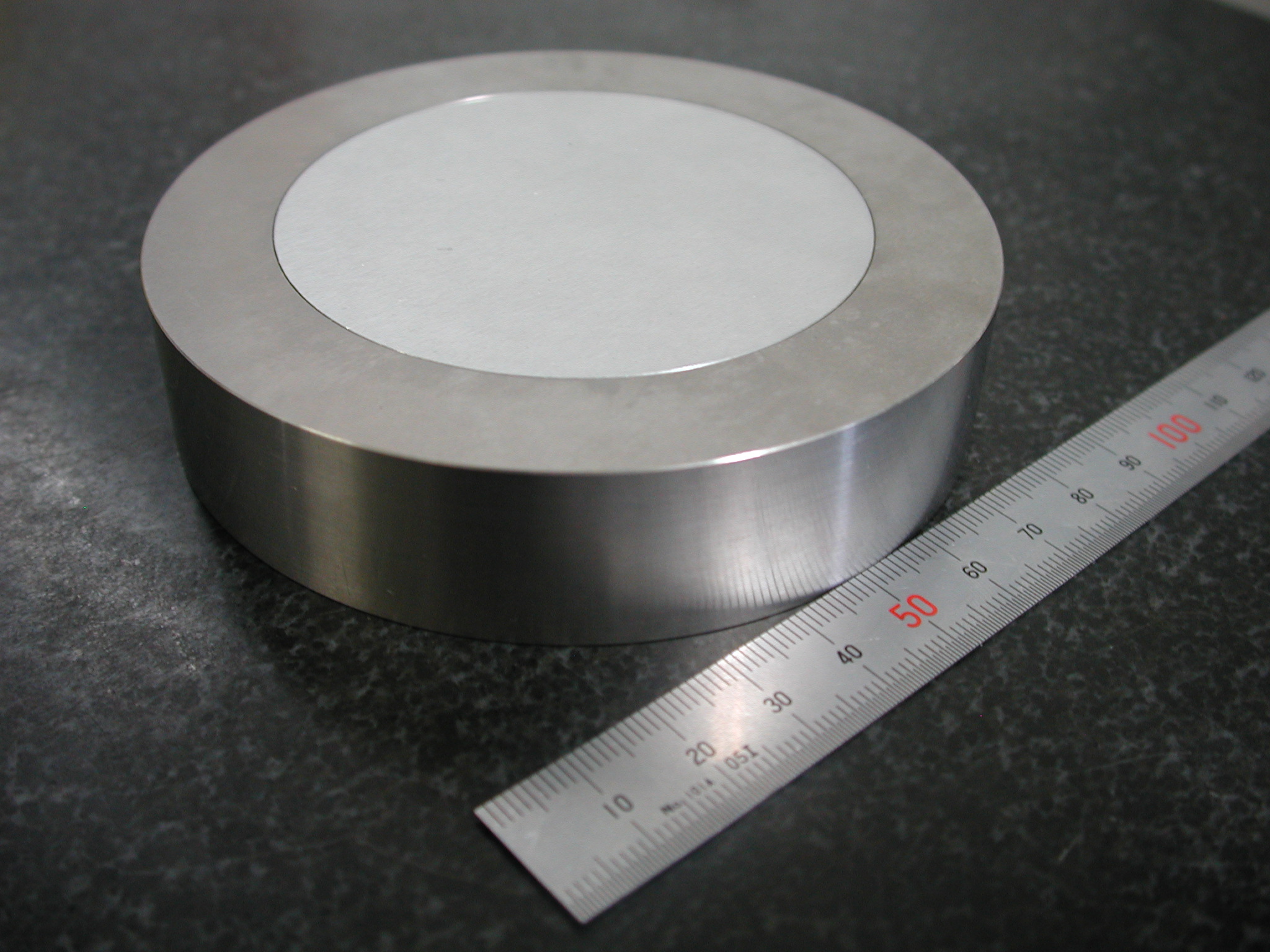

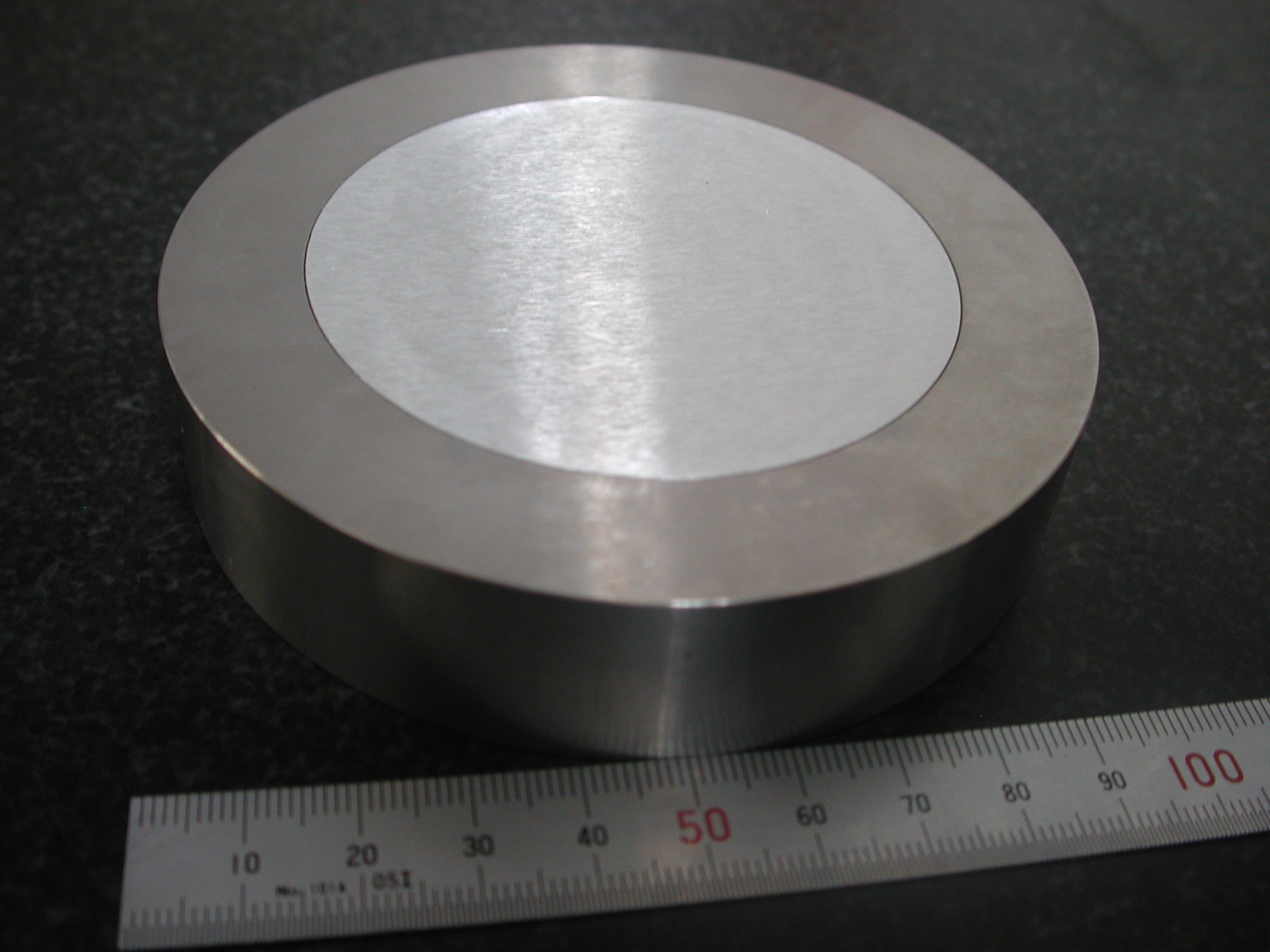

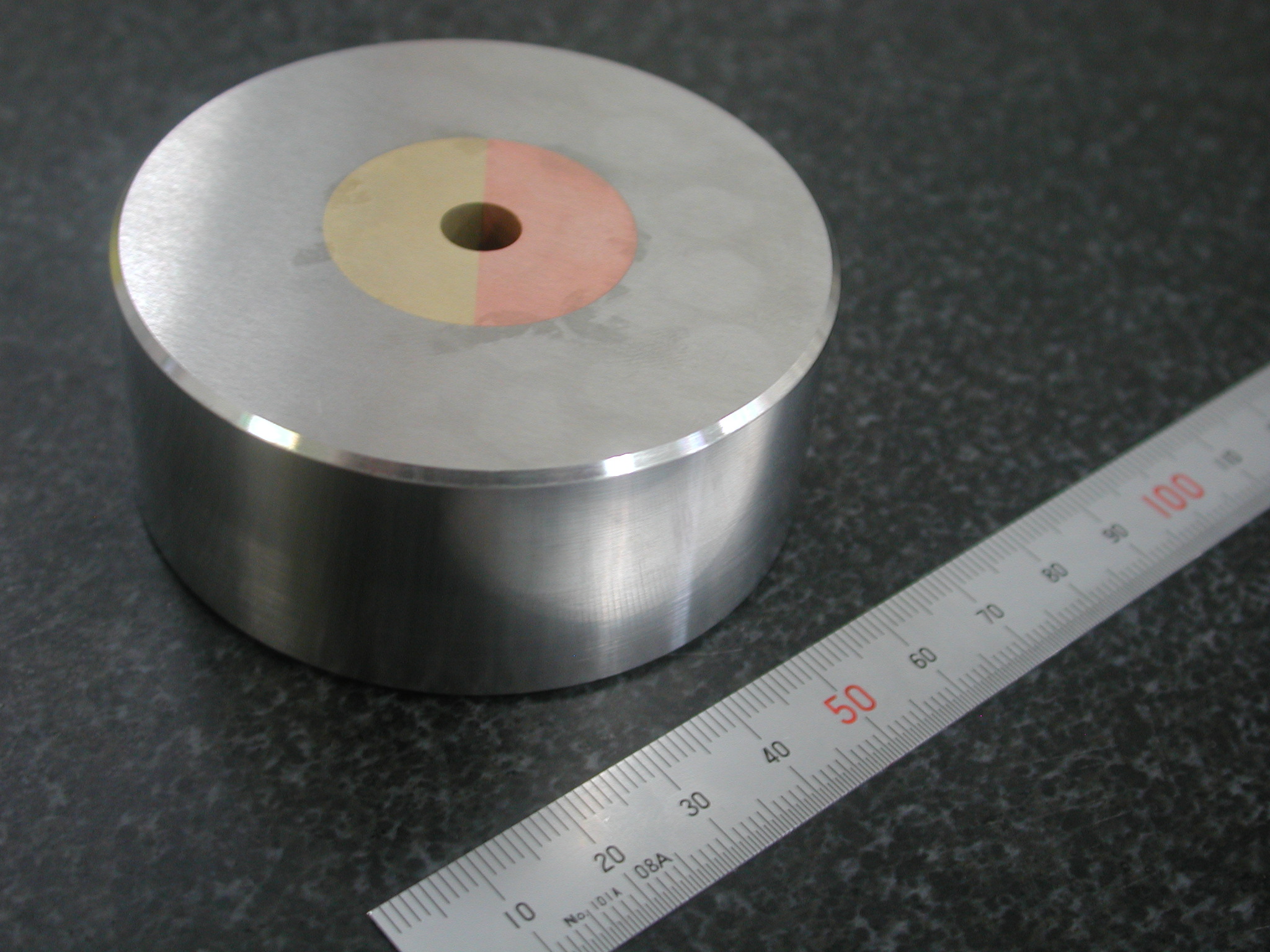

Ti×AL2017の異種金属接合

Ti×AL2017の異種金属接合

DSCN5181Ti（チタン）
外径：Φ100×22
内径：Φ69.88×22

AL2024
Φ69.88×22

DSCN5182









この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 15:28｜Permalink│Comments(0)│TrackBack(0)│ │Ｔi | AL2017

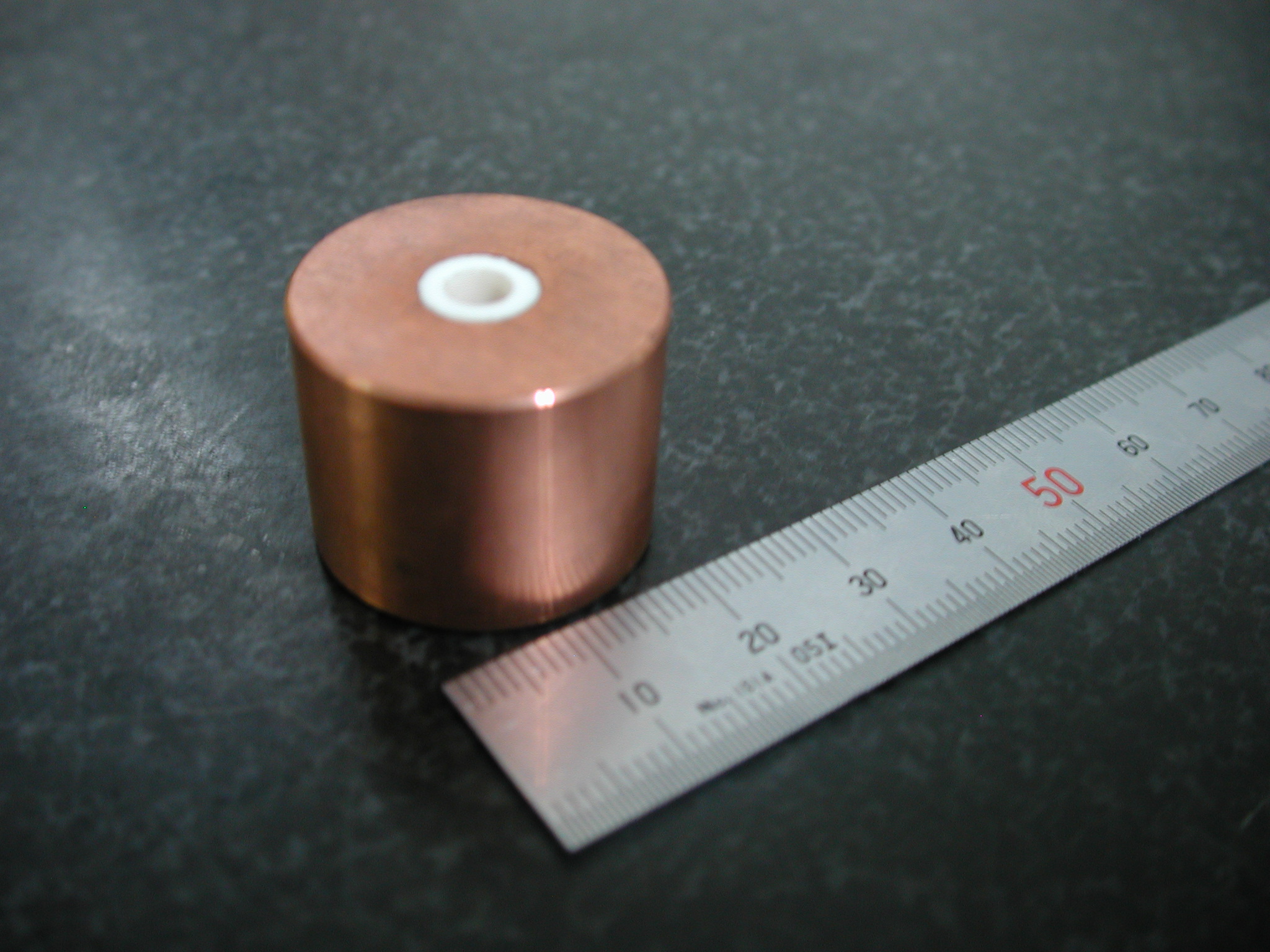

CUｘ（セラミック）アルミナ92の異種金属接合

CUｘ（セラミック）アルミナ92の異種金属接合

DSCN5184CU
外径：Φ25×20
内径：Φ8×20
セラミック（アルミナ92）
外径：Φ8×20
内径：Φ6×20

DSCN5183



この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 15:21｜Permalink│Comments(0)│TrackBack(0)│ │銅 | セラミック（アルミナ92）

2009年11月11日

AL2017xCUの異種金属接合

DSCN5099AL2017
外径Φ38 x 10Ｌ
ＣＵ
外径Φ38 x 40Ｌ


この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 09:46｜Permalink│Comments(0)│TrackBack(0)│ │AL2017 | 銅

CUｘTiの異種金属接合

DSCN5102Cu
外径Φ38 x 10Ｌ
Ti
外径Φ38 x 40Ｌ


この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 09:39｜Permalink│Comments(0)│TrackBack(0)│ │銅 | Ｔi

SUJ2ｘＳUJ2の異種金属接合

東京計器5Cu
外径Φ20 x 25Ｌ
SKD61
外径Φ20 x 20Ｌ+ネジ部


この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 09:34｜Permalink│Comments(0)│TrackBack(0)│ │SUJ2

2009年07月05日

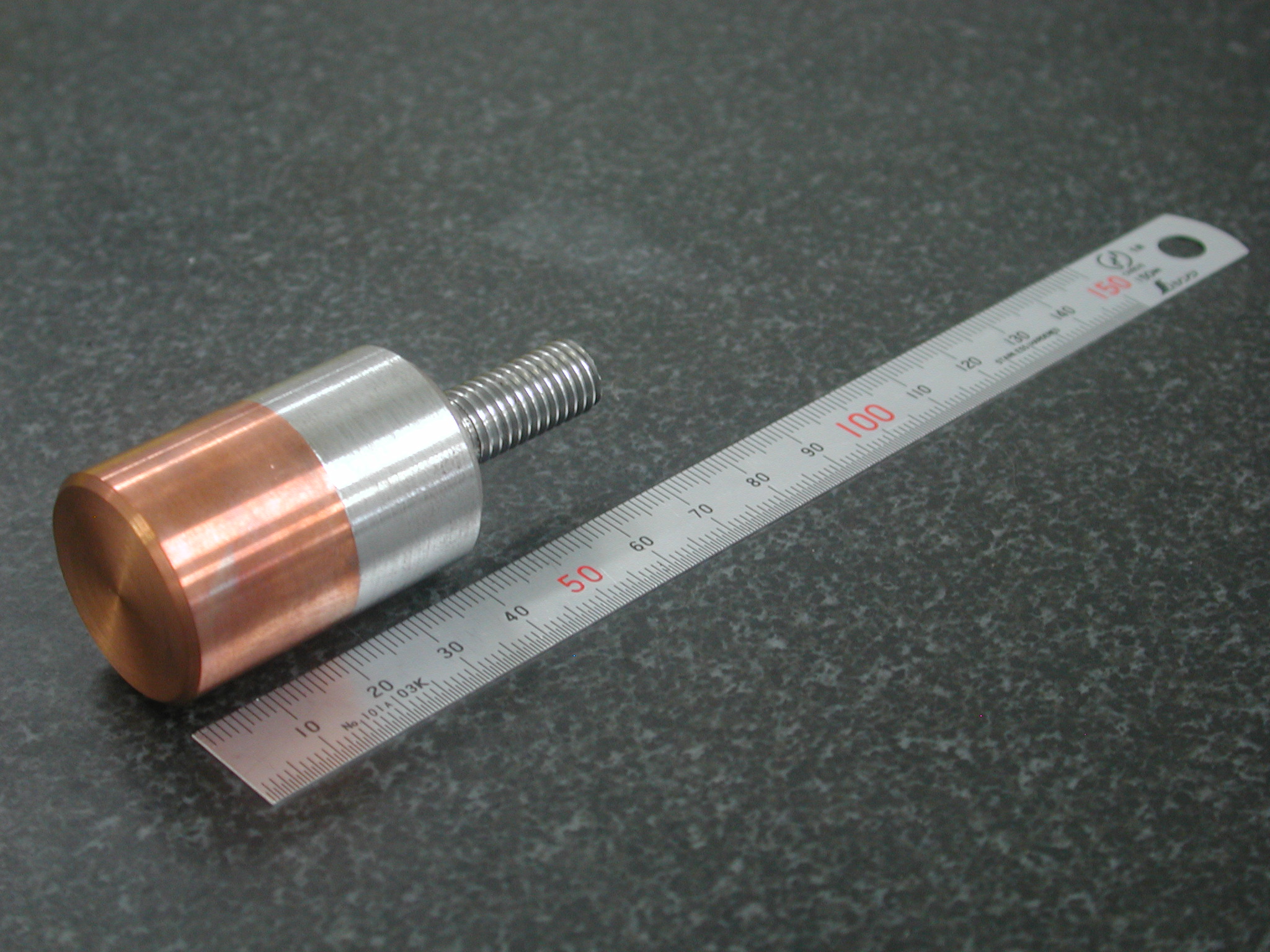

銅ｘＳＫＤ61の異種金属接合

DSCN4952Cu
外径Φ20 x 25Ｌ
SKD61
外径Φ20 x 20Ｌ+ネジ部





DSCN4954














この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 14:30｜Permalink│Comments(0)│TrackBack(0)│ │銅 | ＳＫＤ61

銅ｘＡＬ2017異種金属接合

DSCN4905ブロック材圧入（接着剤なし）

ＡＬ2017ｘＣu
サイズ　40ｘ150ｘ25






DSCN4906














この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 14:19｜Permalink│Comments(2)│TrackBack(0)│ │銅 | AL2017

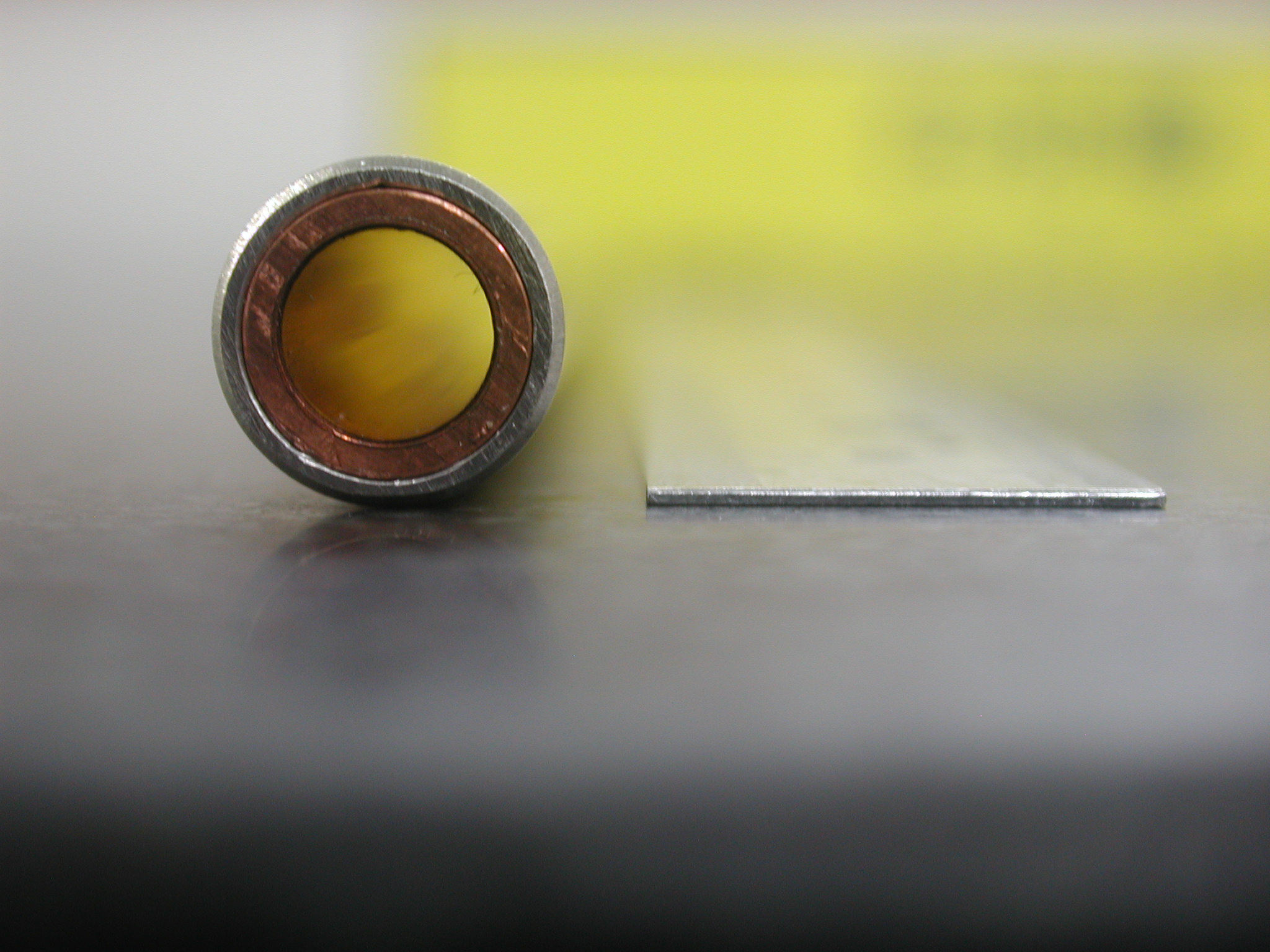

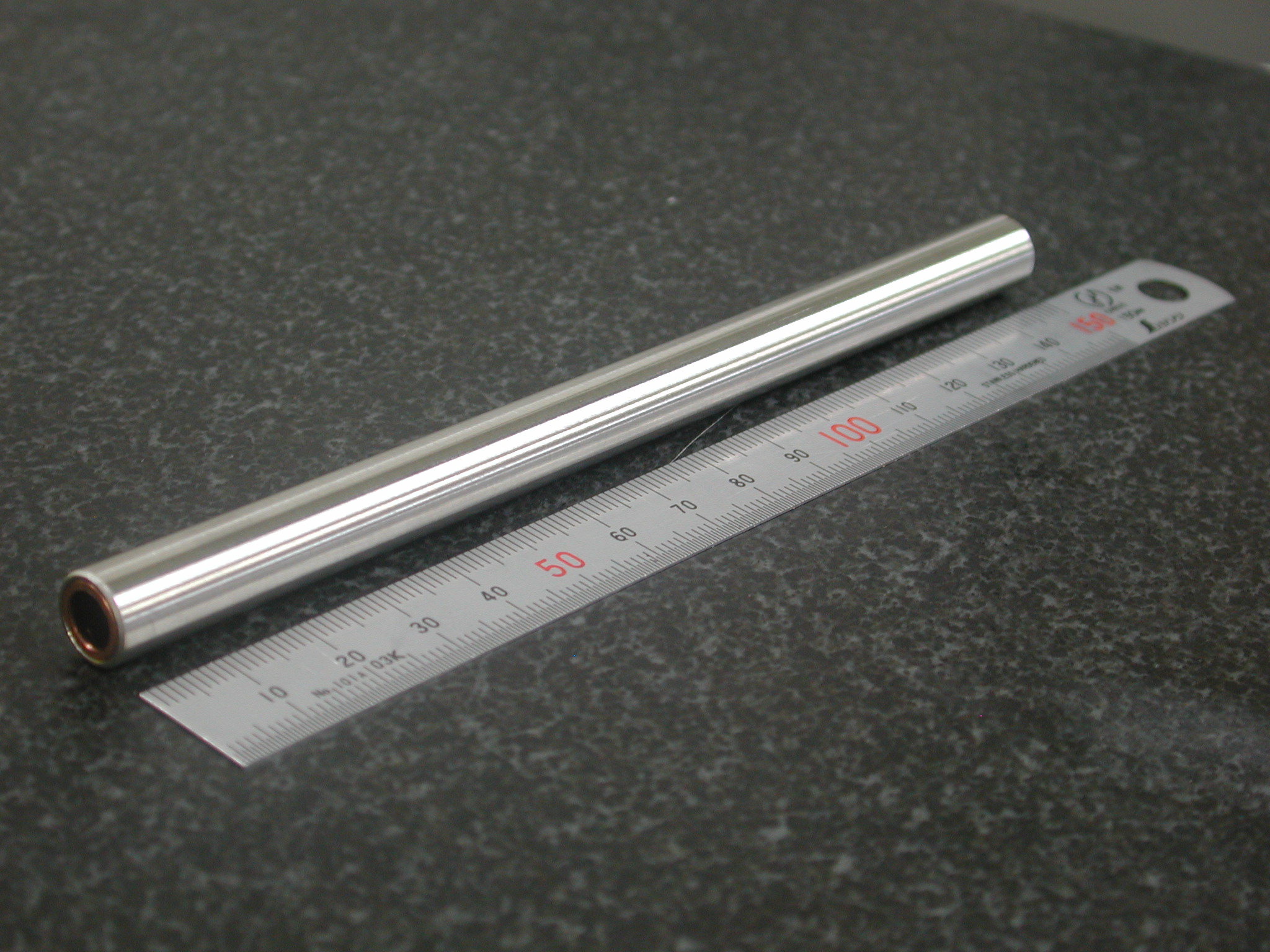

SUS304パイプ×CUパイプの異種金属接合

SUS304パイプｘＣＵパイプ
パイプ圧入

外径パイプ　SUS304
内径パイプ　CU

外径（Φ10×150L）
内径（Φ8×150L）


銅パイプＸＳＵＳ304パイプ













この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
タグ ：
パイプ圧入
furushiba2001 at 14:19｜Permalink│Comments(0)│TrackBack(0)│ │SUS304 | 銅

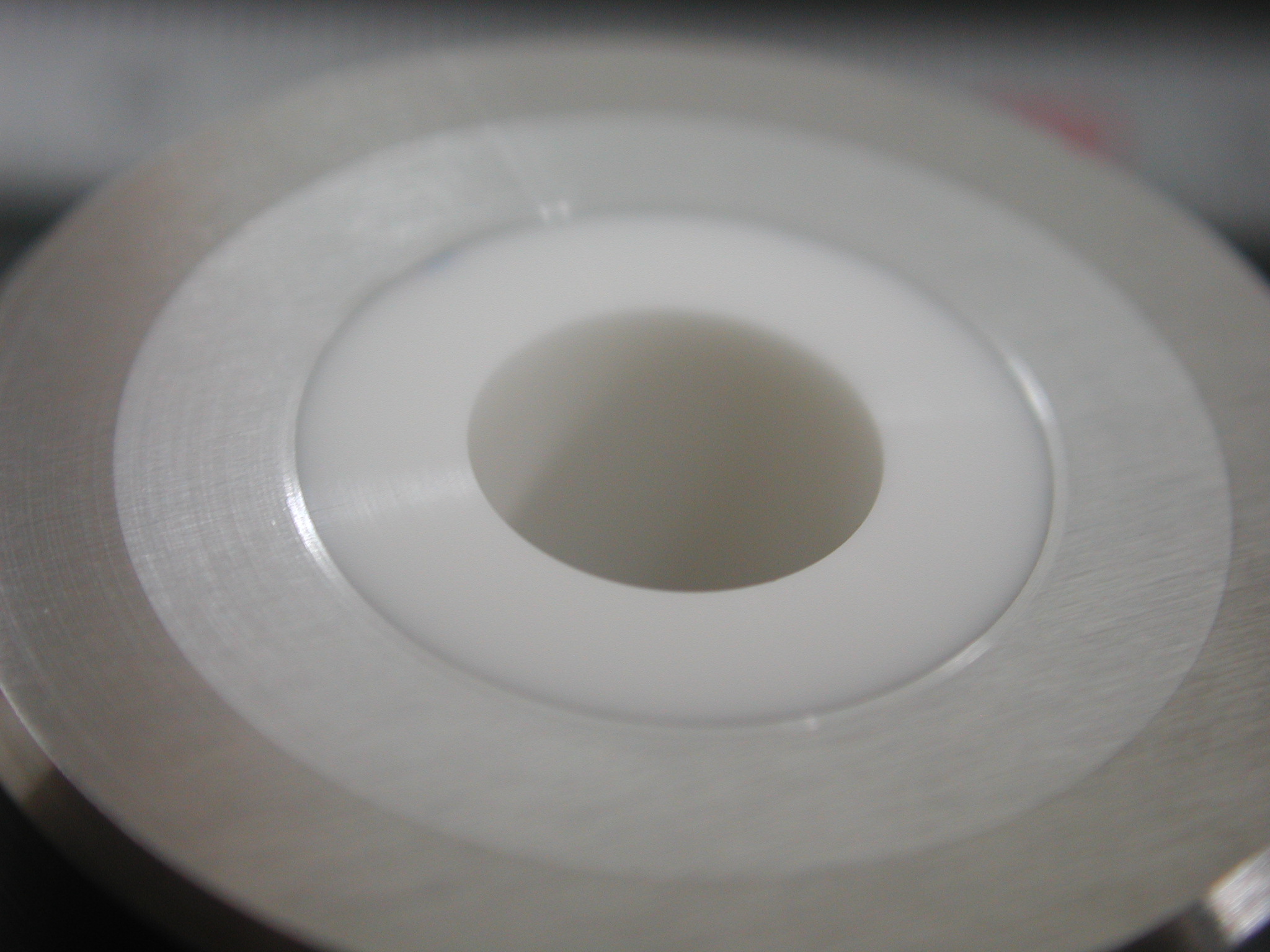

ＳＵＳ304ｘＡＬ2017ｘセラミックスの異種材接合

DSCN49423層材複合圧入
外径リングより
SUS304→AL2017→セラミックス
（接着剤なし）

SUS304：Φ35ｘ25Ｌ
ＡＬ2017：Φ28ｘ25Ｌ
セラミックス：Φ20ｘΦ12ｘ25Ｌ



DSCN4943












抜去力　ピーク時荷重=8.669ｋN（外）
　　　　　 ピーク時荷重=0.41ｋN（内）
（大阪府立産業技術総合研究所調べ）

この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
タグ ：
金属と非金属の接合
furushiba2001 at 13:24｜Permalink│Comments(0)│TrackBack(0)│ │SUS304 | AL2017

2009年07月02日

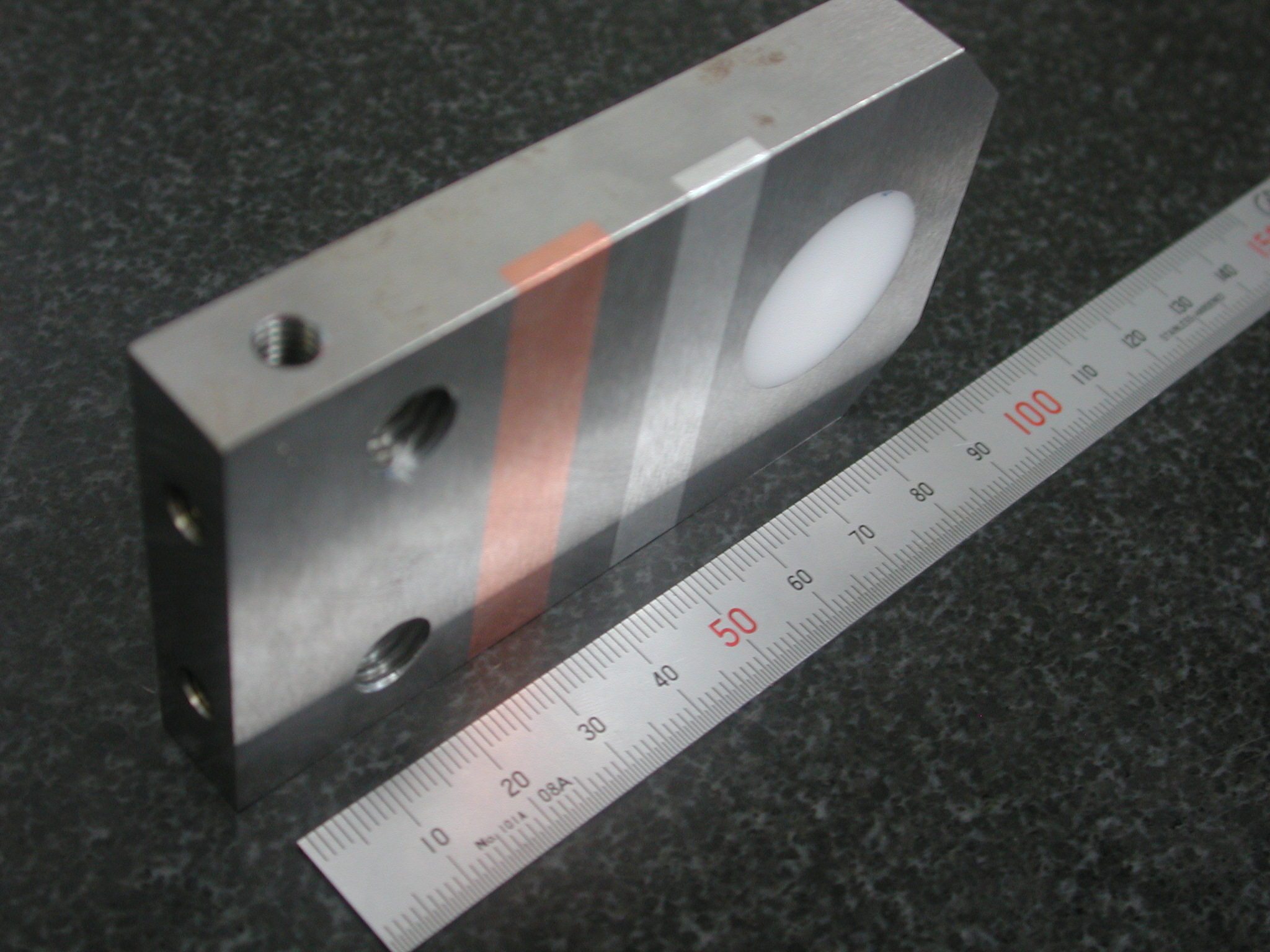

SUS304×CUの異種金属接合

DSCN4975異型形状圧入
200ｘ100　SUS304材プレート
Ｘ
150ｘ12　コーナー5Ｒ　異型ＣＵ材を圧入





DSCN4974










　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

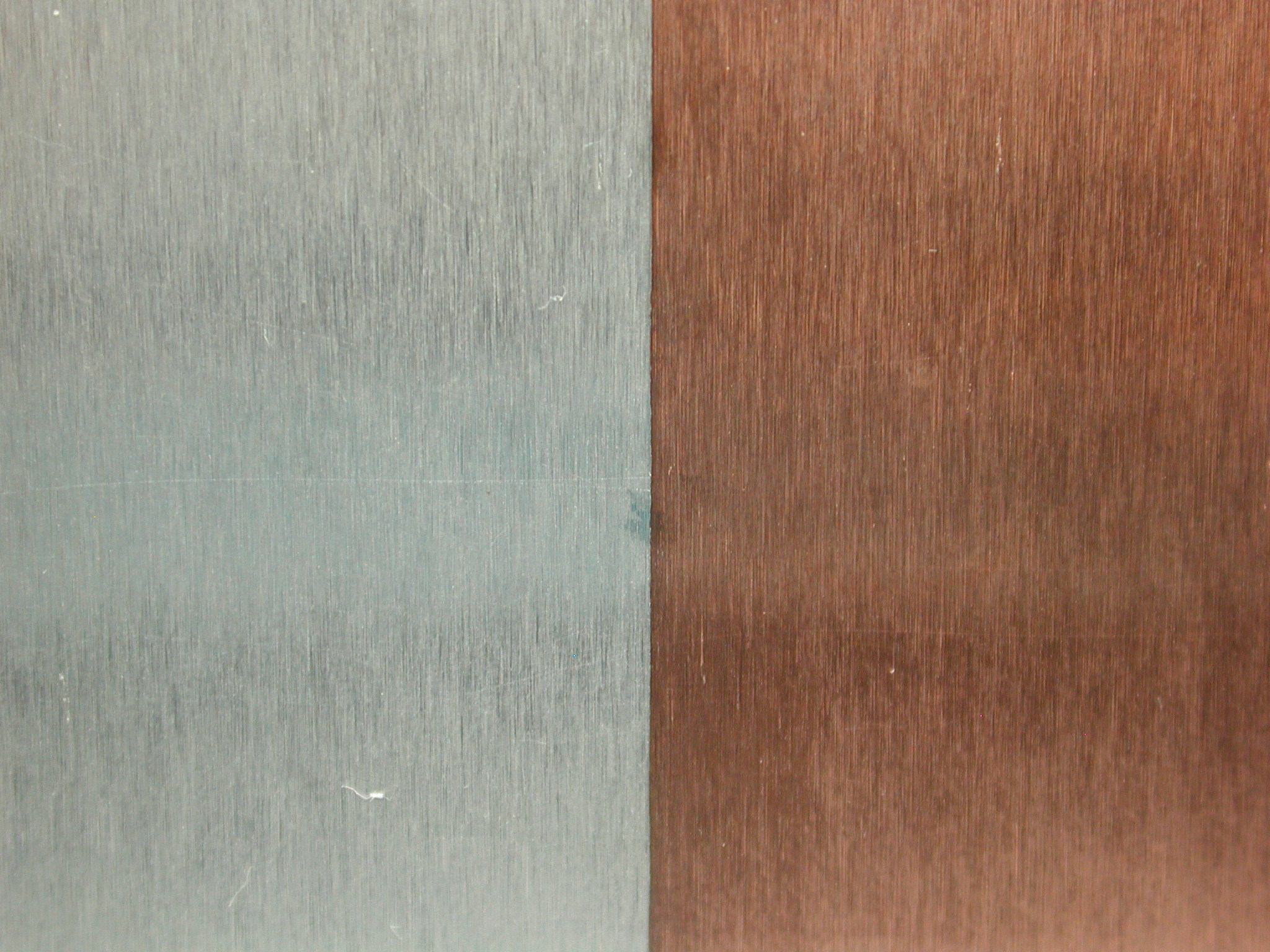

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　中央部拡大画像



この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 14:33｜Permalink│Comments(0)│TrackBack(0)│ │SUS304 | 銅

2009年06月21日

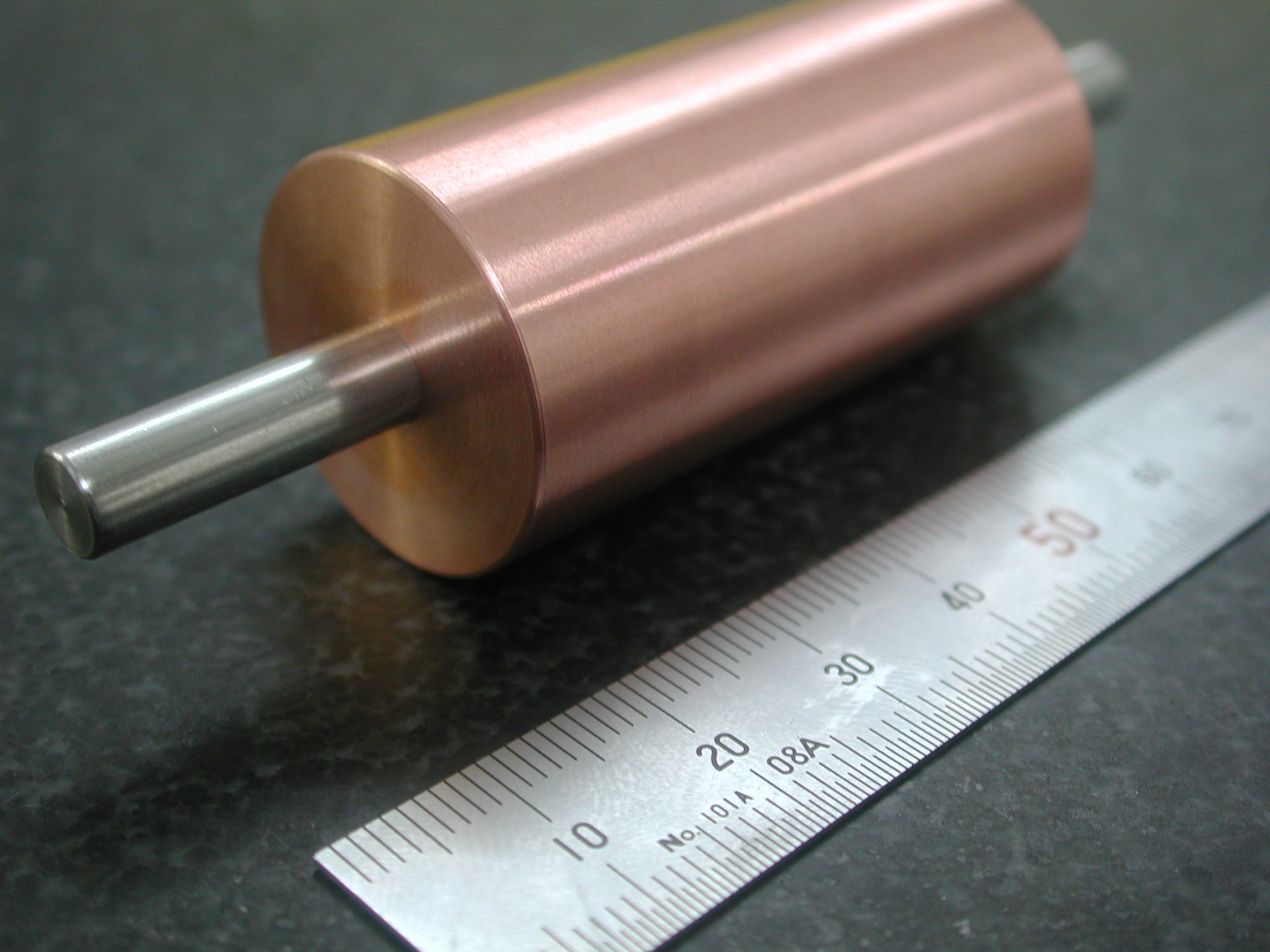

SUS304xCUの異種金属接合

DSCN4887貫通圧入（串ざし）

外径リング　銅
内径ピン　　SUS304

外径リング　Φ20ｘ50L
内径ピン　　Φ5ｘ90






この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 15:13｜Permalink│Comments(0)│TrackBack(0)│ │SUS304 | 銅

SUS304xジュラコンの異材接合

DSCN4879パイプ圧入（接着剤なし）

外径パイプ　SUS304
内径パイプ　ジュラコン

外径Φ8ｘ150L
内径Φ5ｘ150L



DSCN4882


この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 15:00｜Permalink│Comments(0)│TrackBack(0)│ │SUS304 | ジュラコン

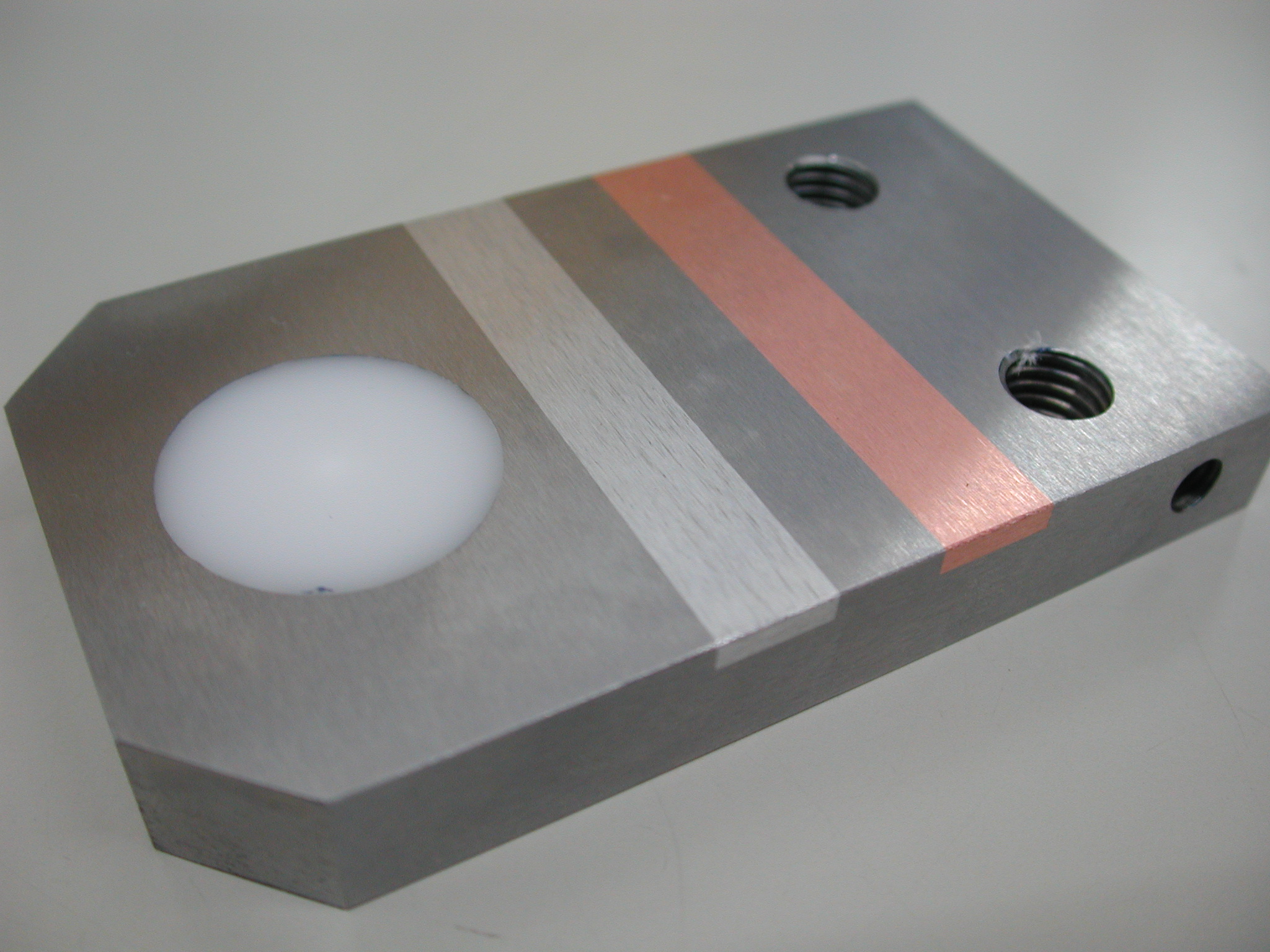

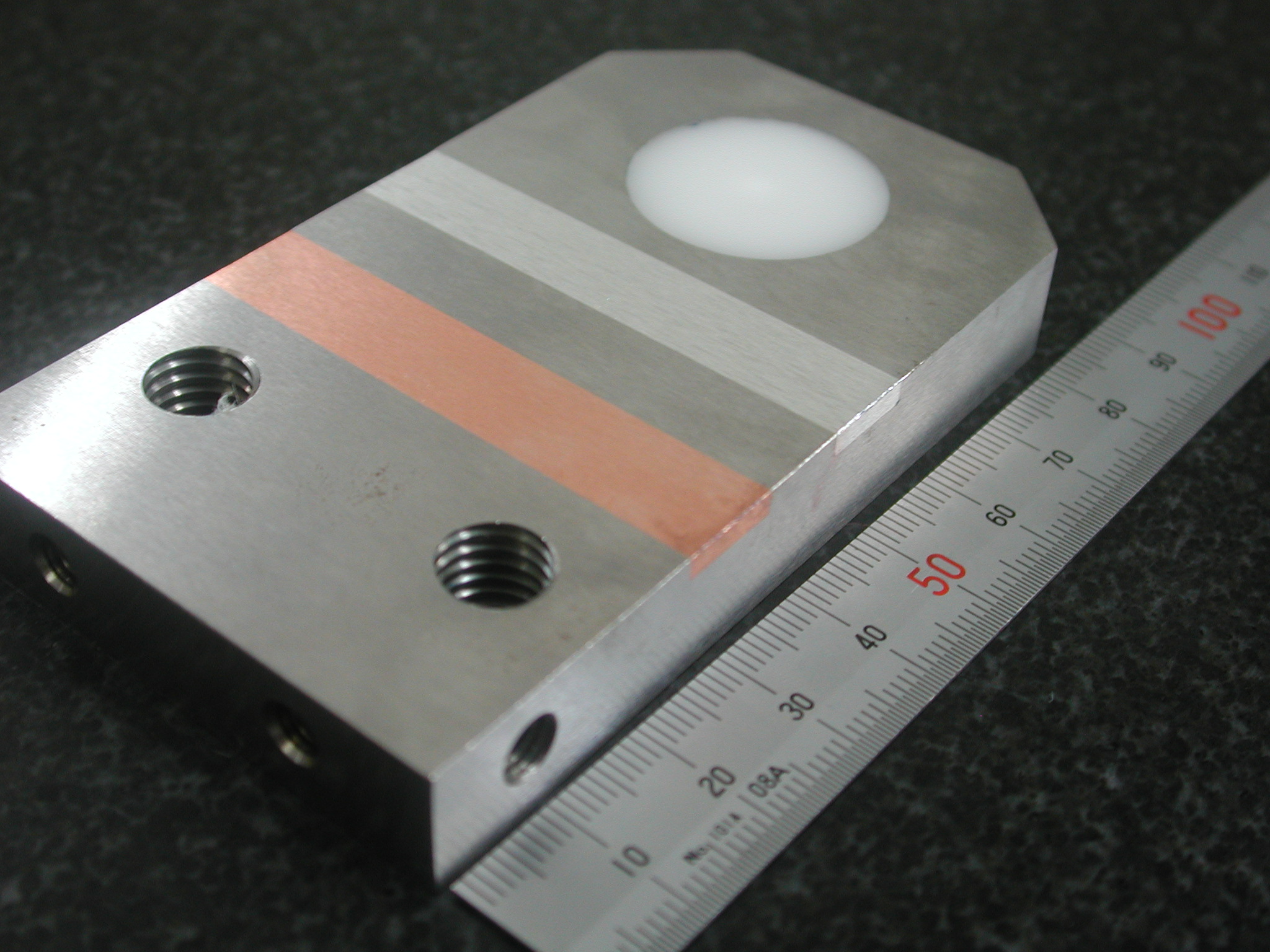

SKDｘジュラコン/AL2017/CUの異種金属接合/異材接合

DSCN4891SNCM8材に
ジュラコン　 →貫通　
（接着剤なし）
アルミ2017→深さ2Ｌ底付き
Ｃｕ　　　　 　→深さ2Ｌ底付き

を圧入



DSCN4878



この製品についてのお問い合わせはこちら
http://www.sg-loy.co.jp/inquiry/index.html

冷間鍛造金型及び冷間圧造金型のページはこちら
http://www.sg-loy.co.jp/
furushiba2001 at 14:49｜Permalink│Comments(0)│TrackBack(0)│ │銅 | AL2017

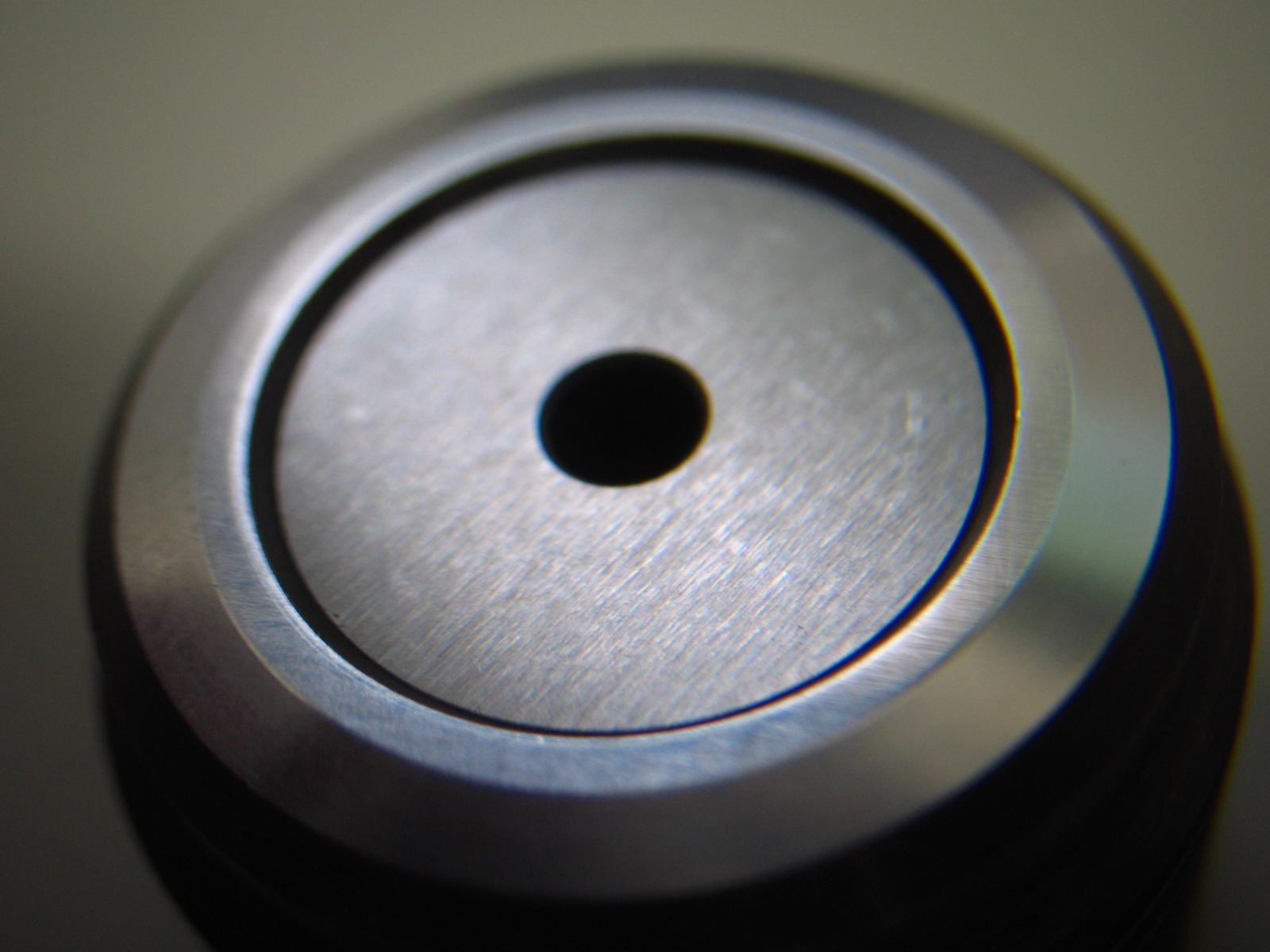

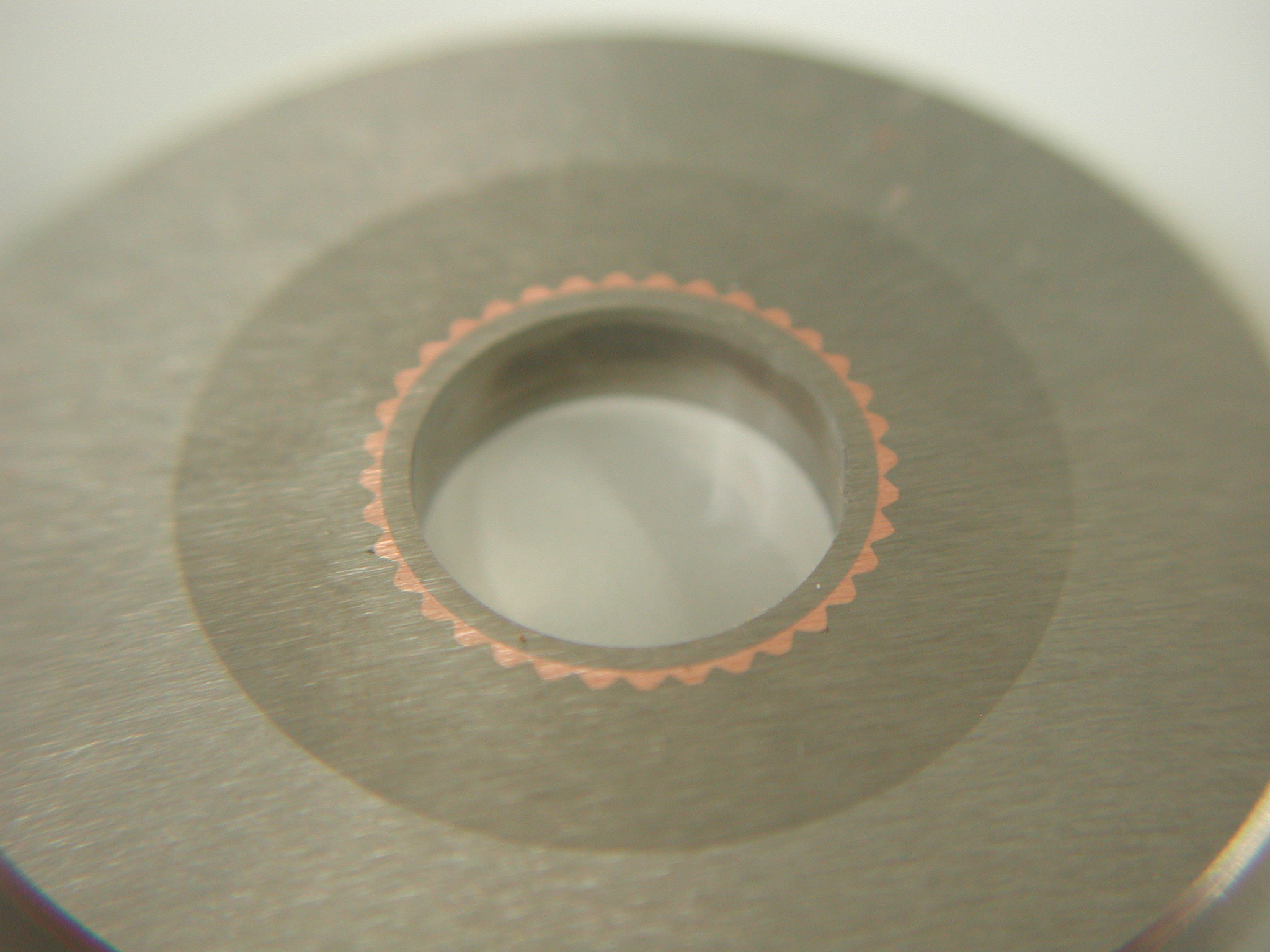

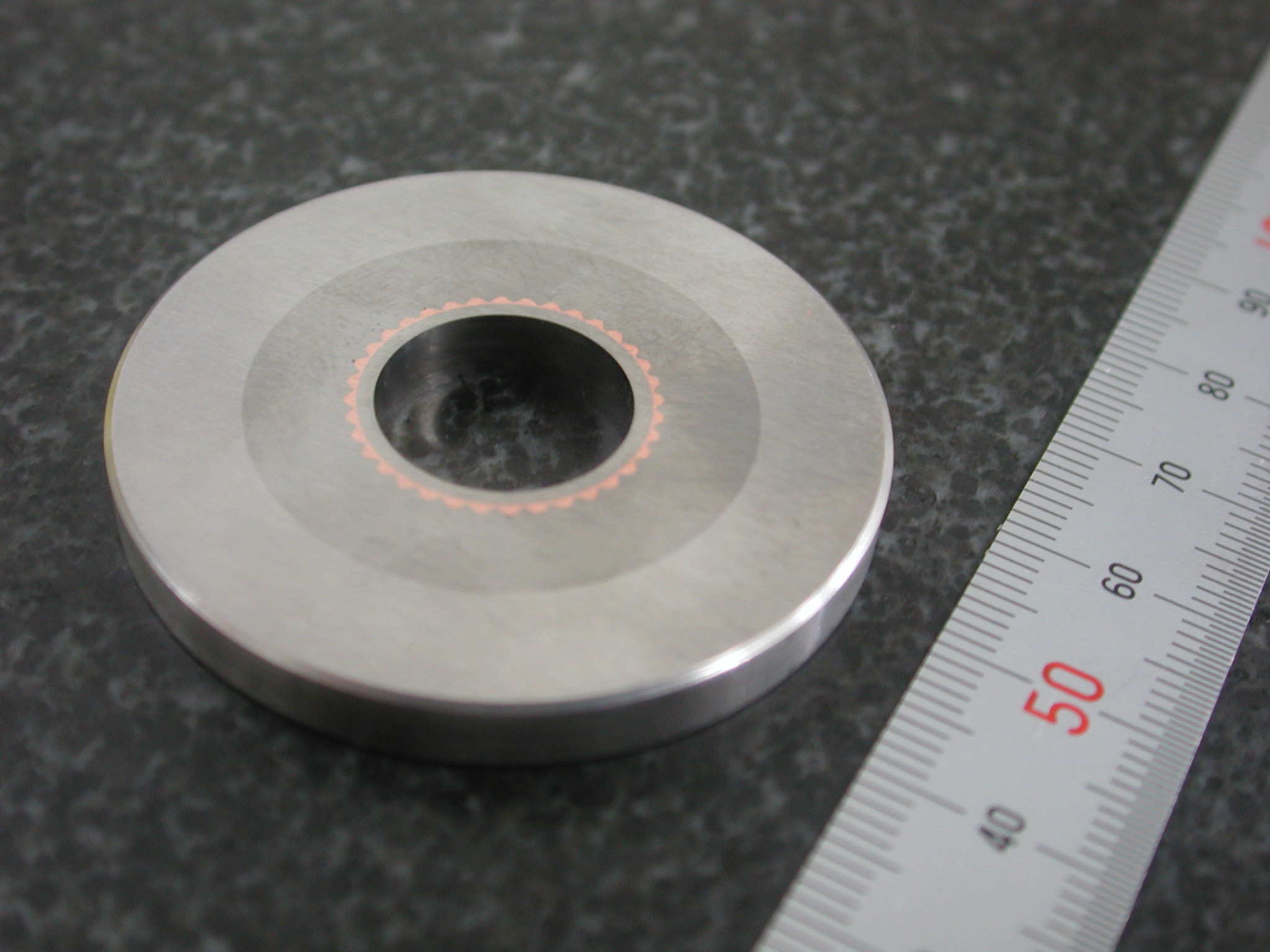

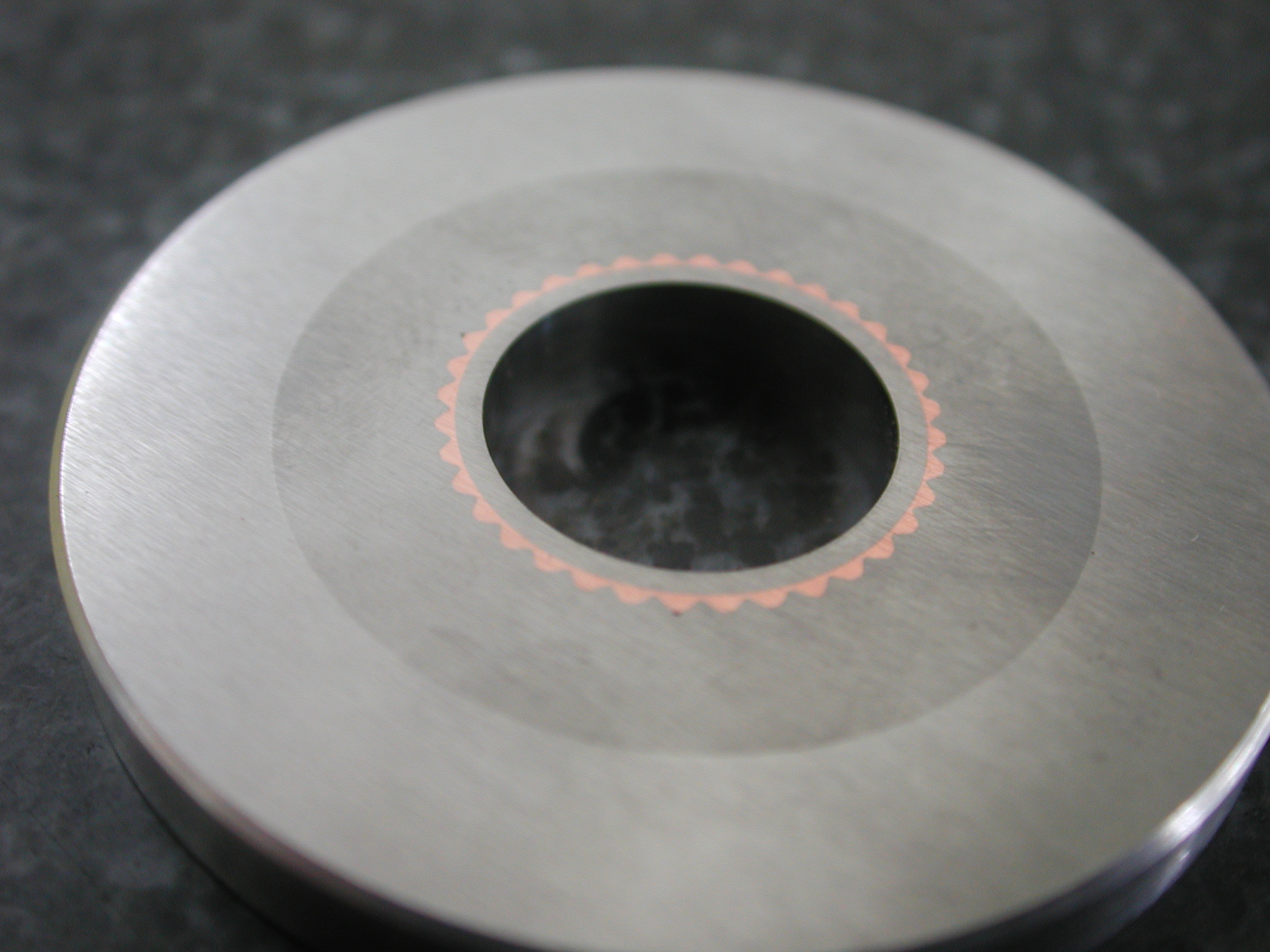

SKDx超硬ｘ銅ｘ超硬の異種金属接合
