KissDX改造・フィルタ換装

昨夜届いたKissDX。
さっそくフィルタ換装します。(笑)
分解開始
主に使う道具は精密ドライバー、ピンセット、半田ゴテ、耳かき、つまようじ、製氷皿、付箋です。


本体のネジを外します。工程はKissDNとほぼ同じですのでこちらをご覧下さい。
裏ブタを開けるとモニタと基盤がフレキで繋がっていますので引っ張り過ぎないように注意。
裏ブタ開ける
フレキを外して裏ブタを取り去ります。
フレキはフタを耳かきで起こして、フレキの穴につまようじを差し込んで抜き差しすると傷つきにくく作業しやすいです。手前に起こすもの、奥に起こすもの、形がさまざまなので臨機応変に。
ケーブル類には差し込んであるものや、ただパチンととめているだけのものもあります。最初は勇気が要りますが、構造が判ればこっちのものです。(笑)

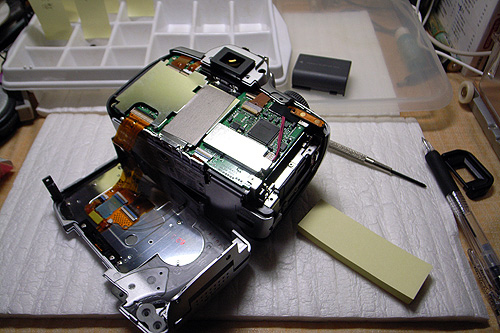

さて、そうやってあちこち外してほとんど衣をはがしてみました。
衣をはがしました。(笑)
DXが恥ずかしがっています。(笑)

製氷皿と付箋は、外したネジや部品を入れてどこの部品なのかを覚書するために使います。
組み立てた後にネジがいくつか残っている・・なんてシャレにもなりませんし。^^;

大量にあるフレキやケーブルをひとつひとつ慎重に外していきます。
基盤取り外し
後ろ側の基盤を外すには真ん中の保護された部分を半田を溶かして剥がして、CMOSのフレキを外します。
これで外れました。

CMOSの裏側。
CMOSの裏側

台座ネジ3つ、フィルター枠のネジ2つを外し、CMOSユニットを取り外します。

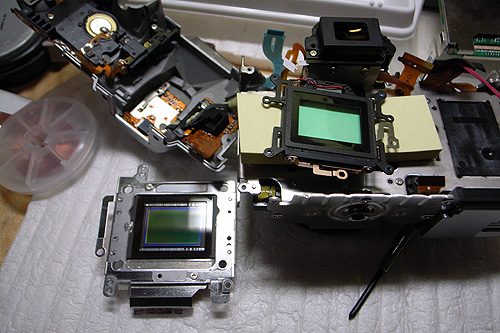

CMOSユニット取り外し
しかし本体から2本の細いケーブルが繋がっていて、外し方が判りません。

ネジを外してダストリダクションと分離。
ダストリダクションと分離

フィルターはこちら側に2枚。
フィルター枠
ケーブルが邪魔だなぁ・・。

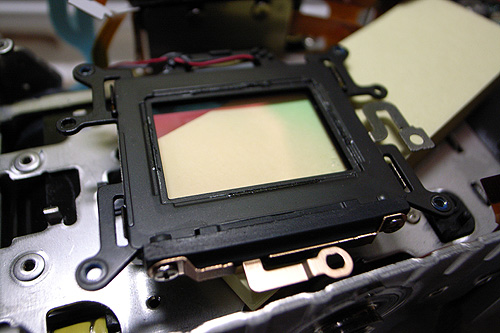

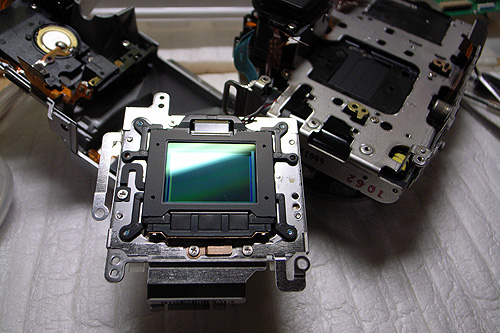

CMOSです。
CMOS

結局ケーブルが繋がったままで作業して、フィルタ換装しました。
フィルター換装
非常にやりにくかったのですが、何とか完了。
ダスパーをテキパキと割り箸に巻きつけ、EE6310をハンドラップを使って浸み込ませてフィルターとCMOSを迅速に念入りに清掃します。
ゴミが入ってしまったら、また分解しないといけなくなりますから・・。^^;

後は分解とは逆の手順で組み立てて・・
さて、いよいよ電源を入れてみます。
この瞬間が一番緊張する・・。^^;

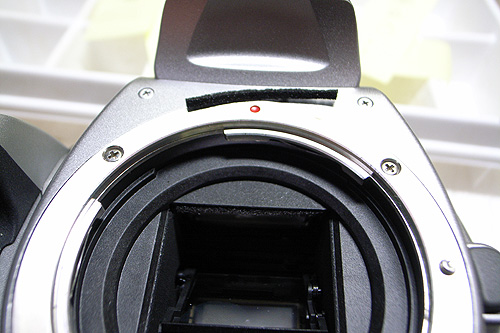

正常動作。ほっ・・
やったー、電源が入りました♪
正常に動作しています。

おっと、忘れずにこれもついでに。
クッション切り取り
ミラーのクッションも良く切れるカッターで切り落とします。
ケラレの防止のためです。

おーしっ、完了だ!
換装終了!

さっそくゴミチェック。
白い壁をピンボケで撮ります。
ゴミチェック
おお、今回はうまくいったようです。ゴミ皆無♪

ピントをチェック。
ピントチェック
うーん、まま、AFでこれくらいなら許容範囲でしょう。
望遠鏡では関係ありませんし。

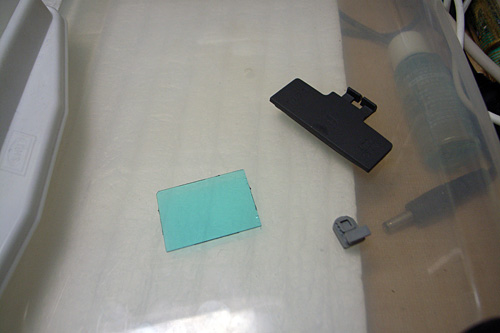

端子のカバーゴムやバッテリー部のゴムカバーは取り除いておきました。どうせ邪魔になりますから・・。
不要なもの


さ、あとは撮影のみ!
楽しみですー♪
