満月会 KissX2改造・フィルタ換装
今日はsyoshi-さん宅で和歌山の撮影仲間との満月会でした。
集まったのはsyoshi-さん、Rつさん、みやてつさん、ふぶぶさん。
今回のテーマはKissシリーズのフィルタ換装講習会です。
ふぶぶさんとRつさんのKissX2のフィルタを換装し、その構造をじっくり見てみようという試みです。
今までにKissD、DN、DXとKissシリーズの換装をsyoshi-さんにお教えいただきながらやってきましたが、今回はまったく初めて開くライブビュー機。
どんな構造になっているんでしょう・・。
集まったのはsyoshi-さん、Rつさん、みやてつさん、ふぶぶさん。
今回のテーマはKissシリーズのフィルタ換装講習会です。
ふぶぶさんとRつさんのKissX2のフィルタを換装し、その構造をじっくり見てみようという試みです。
今までにKissD、DN、DXとKissシリーズの換装をsyoshi-さんにお教えいただきながらやってきましたが、今回はまったく初めて開くライブビュー機。
どんな構造になっているんでしょう・・。
まずはネジを外してボディを裏から開く。
裏ブタはKissDNからほとんど変わっていないようです。
そうそう、いつものようにネジはこのように付箋にどこのネジなのかを覚書して整理しておきます。
これをやっておかないと、後でネジがあまった・・なんてシャレになりません。^^;
しかも・・今回のX2は同じ面でも場所によってネジの長さが違います。ややこしい。
おお・・何だこれ？見たことない基盤・・。
KissDNやDXとは大きく変わっています。

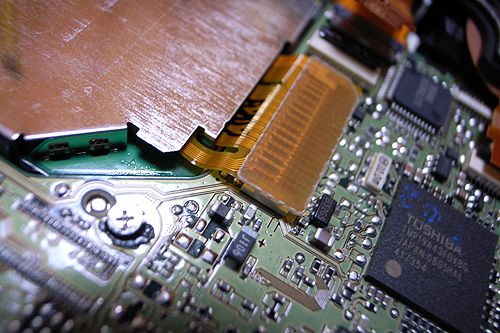

何だこれ！？CMOS基盤から出ているフレキの差込が見たことない形。
これは結果的に上から差し込んであるだけでしたが、新たな構造というのはいつも緊張しますねぇ。
あ、撮影は僕ですが、作業はsyoshi-さんがやってくれています。
syoshi-さんは冷却KissDXをご自分で作ってしまうくらいの技術の持ち主ですから、やはり安心感が違います。

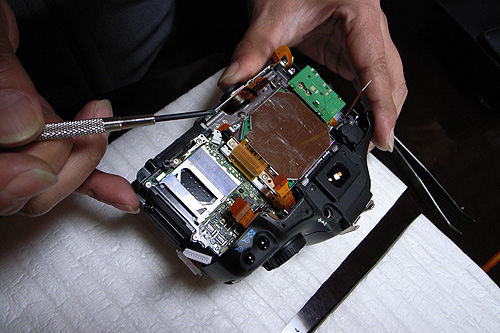

ほっ・・基盤を外すことが出来た。
しかしこの基盤には今までの機種にはなかった新たな構造が沢山盛り込まれていた。
基盤を止める金具も何やらアースの役割をするようで、もう一段下にある基盤に接点が作られていました。
また、CMOSユニットはこの基盤とはセパレートされています。メンテナンスがしやすい設計がされているようです。

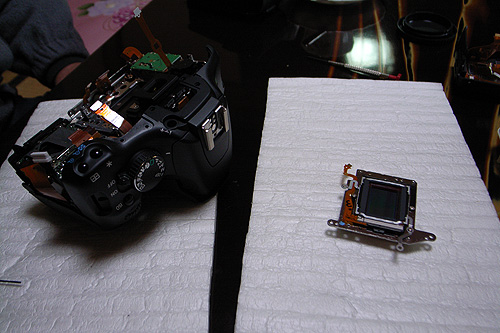

CMOSユニットが外せました。
CMOSユニット。

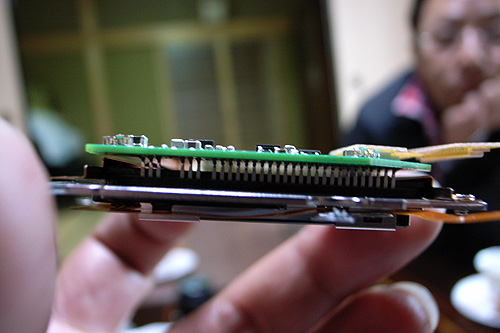

CMOSは基盤に直付けされていて、その隙間はとても薄い。
冷却改造するとなると、この隙間を利用しないといけない。
かなり厳しそうです。

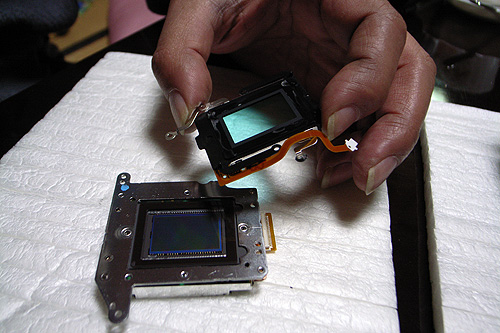

ダストリダクション部を取り外しました。
ここにあるフィルター2枚を外して天体写真用のフィルタに換装します。
2枚で約1.3mm、DやDNのフィルタに比べるととても薄い。市販されている天体写真用のフィルターは2mm以上あるので、換装した後にCMOS台座に座金と一緒にM2のワッシャーなどを重ねてピント位置を調整する必要があります。これがまたかなりシビアです・・厳密にピントを出すには1/100mm単位での調整が必要になりそうですし、スケアリング調整のために元々取り付けられている座金の組み合わせには触らないほうが無難です。
途中気になった部品。
これって何の役割をしているのでしょうか？プラスチックでいかにも安っぽい部品ですが・・。(笑)
さて、組みあがって電源を入れる。
電源が入りました♪
この瞬間は何度やっても緊張しますね。
そして次にRつさんのX2も換装。
同じように作業を進めますが、２台目となるとやはり作業も少しテキパキとスピーディーになってきます。
そうそうそのとき気付いたのですが・・画像を良く見比べてみてください。
これはRつさんのX2の基盤です。
そしてこちらはふぶぶさんのX2の基盤です。
両者を見比べると・・Rつさんの基盤に付いている画面真ん中のカプラが、ふぶぶさんの基盤にはないのです。
まったく使用していないので問題はありませんが、この違いは何なんでしょう？
気になりますね。
さて、集まった撮影仲間の所有する改造EOS Kissシリーズを持ち寄り記念撮影。
えー、本日はお日柄も良く・・換装成功おめでとうございました。(笑)
次回満月会は冷却改造！？・・なんて誰かが言ってたなぁ。^^;
裏ブタはKissDNからほとんど変わっていないようです。
そうそう、いつものようにネジはこのように付箋にどこのネジなのかを覚書して整理しておきます。
これをやっておかないと、後でネジがあまった・・なんてシャレになりません。^^;
しかも・・今回のX2は同じ面でも場所によってネジの長さが違います。ややこしい。
おお・・何だこれ？見たことない基盤・・。
KissDNやDXとは大きく変わっています。
何だこれ！？CMOS基盤から出ているフレキの差込が見たことない形。
これは結果的に上から差し込んであるだけでしたが、新たな構造というのはいつも緊張しますねぇ。
あ、撮影は僕ですが、作業はsyoshi-さんがやってくれています。
syoshi-さんは冷却KissDXをご自分で作ってしまうくらいの技術の持ち主ですから、やはり安心感が違います。
ほっ・・基盤を外すことが出来た。
しかしこの基盤には今までの機種にはなかった新たな構造が沢山盛り込まれていた。
基盤を止める金具も何やらアースの役割をするようで、もう一段下にある基盤に接点が作られていました。
また、CMOSユニットはこの基盤とはセパレートされています。メンテナンスがしやすい設計がされているようです。
CMOSユニットが外せました。
CMOSユニット。
CMOSは基盤に直付けされていて、その隙間はとても薄い。
冷却改造するとなると、この隙間を利用しないといけない。
かなり厳しそうです。
ダストリダクション部を取り外しました。
ここにあるフィルター2枚を外して天体写真用のフィルタに換装します。
2枚で約1.3mm、DやDNのフィルタに比べるととても薄い。市販されている天体写真用のフィルターは2mm以上あるので、換装した後にCMOS台座に座金と一緒にM2のワッシャーなどを重ねてピント位置を調整する必要があります。これがまたかなりシビアです・・厳密にピントを出すには1/100mm単位での調整が必要になりそうですし、スケアリング調整のために元々取り付けられている座金の組み合わせには触らないほうが無難です。
途中気になった部品。
これって何の役割をしているのでしょうか？プラスチックでいかにも安っぽい部品ですが・・。(笑)
さて、組みあがって電源を入れる。
電源が入りました♪
この瞬間は何度やっても緊張しますね。
そして次にRつさんのX2も換装。
同じように作業を進めますが、２台目となるとやはり作業も少しテキパキとスピーディーになってきます。
そうそうそのとき気付いたのですが・・画像を良く見比べてみてください。
これはRつさんのX2の基盤です。
そしてこちらはふぶぶさんのX2の基盤です。
両者を見比べると・・Rつさんの基盤に付いている画面真ん中のカプラが、ふぶぶさんの基盤にはないのです。
まったく使用していないので問題はありませんが、この違いは何なんでしょう？
気になりますね。
さて、集まった撮影仲間の所有する改造EOS Kissシリーズを持ち寄り記念撮影。
えー、本日はお日柄も良く・・換装成功おめでとうございました。(笑)
次回満月会は冷却改造！？・・なんて誰かが言ってたなぁ。^^;
