2018年04月28日

ぬことターボエンジンの話し




(=^・・^=) ぬこ

1 K-1 FA50mmF1.4
1

この子の名前は チー

何を見とるんだい?

2 K-1 FA50mmF1.4
2

新小岩の 猫喫茶

3 K-1 DFA24-70mmF2.8
3

魚屋さんの隣り(笑)

4 K-1 DFA24-70mmF2.8
4

1階はペットショップ

5 K-1 DFA24-70mmF2.8
5

いにゅ

6 K-1 DFA24-70mmF2.8
6

座ってよし 寝転んでよし

毛だらけになるけどねw

7 K-1 DFA24-70mmF2.8
7

お菊さん ぬこ大好き

8 K-1 FA50mmF1.4
8

くつろぐ が〜たん

9 K-1 FA50mmF1.4
9

最近 ベンガル 人気だね

10 K-1 DFA100mmF2.8マクロ
10

野良猫は逃げるけど

ぬこ喫茶は近付いて来る

ピ・・・ピンが合わんだろ

11 K-1 DFA100mmF2.8マクロ
11

なのでマクロレンズの方が良いかも

この子はネム 近過ぎて よーわからん

12 K-1 DFA100mmF2.8マクロ
12

今日は土曜日 幕張メッセで

ニコニコ超会議2018が開催されている

撮ってくれと言われていたけど

ことしもスケジュールのバッティング

13 RICOH GR Limited Edition
13

スバル・サンバーも頑張る

14 RICOH GR Limited Edition
14

江戸川区は女性も笑顔で肉体労働

15 RICOH GR Limited Edition
15

さて 車の話し

運行前点検でエンジンカバーを外す??

16 RICOH GR Limited Edition
16

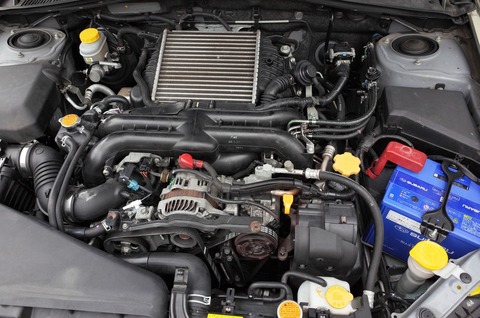

よく見えるでしょ?
EJ25で水平対向4気筒DOHC AVCS ターボ
(AVCS 可変バルブタイミング機構の略)

もうEJ25型のターボエンジンは造っていないから
記念に載せる スバルの歴史だね

17 RICOH GR Limited Edition
17

IHI製(旧社名は石川島播磨重工業株式会社)で
タービンのブランド名がグローバーターボで
VF46(RHF5H)というカタツムリを搭載しています

500馬力600馬力の高速チューンのタービンとは違い
とても小さくてコンパクト 低中速回転重視の渦巻きです

18 RICOH GR Limited Edition
18

規定以上の圧力に達すると
バイパスへ圧力を逃がすアクチュエーターと
(ウェイストゲート機構と良く言われる)

タービンの軸へオイルを循環させるパイプ
このパイプが動脈硬化みたいに詰まり始めると
簡単にタービンが焼き付いてしまう

ターボ車のタービンはノーマル車でも
負荷が掛かると900℃で毎分20万回転ぐらいになる
そのシャフトを潤滑&冷却しているのがエンジンオイル

19 RICOH GR Limited Edition
19

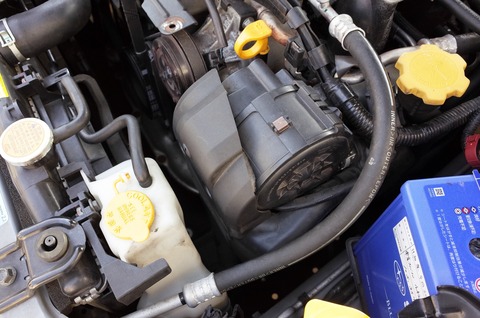

当時としては画期的な
冷態(れいたい)時の排ガス低減を図る2次エアシステム

強力な電動ポンプで冷態(れいたい)時の始動直後
大量の空気を排気口(エキゾースト)へ送り
三元触媒(さんげんしょくばい)の働きを助ける

早い話が冷えた状態のエンジン始動で
窒素酸化物などを低減させる装置です

20 RICOH GR Limited Edition
20

まぁ メーカーも良かれと搭載したポンプですが
作動音が掃除機とドライヤーと脱水機を混ぜた様な音

気温20℃前後で10秒前後でしょうかね?
時間的には短いですが音の原因を知らないと
エンジン異音として聞こえてしまう音質です

しゃがぁ〜ごぉぉぉおおお〜
その後 少し音が小さくなり
しょこぉおおお〜と3〜4秒続き
しゅ〜こぉぉぉおおおっ!・・・平常音w

エアコンの内気循環を外気循環に切り替えた感じ

21 RICOH GR Limited Edition
21

異音と言えば スバル車?だと
パルセーションダンパー(脈動減衰器)

これが古くなってくると
カタッカタッカタッカタッカタッカタッ と

タペットクリアランスみたいな
昔の点火時期が早目の車みたいな

不快な音がする場合 燃料のダンパーを交換すると
直ってしまうパターンが多いです

22 RICOH GR Limited Edition
22

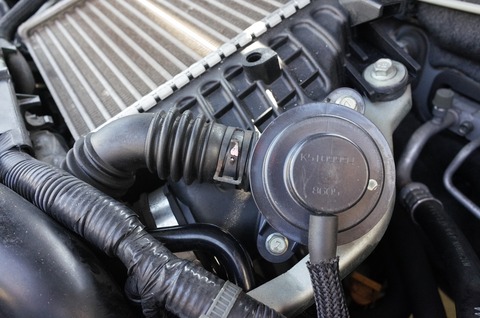

こちらはバイパスバルブ
(ブローオフバルブと良く言われる)

ここの純正型強化バルブなどが販売されているが
軽自動車の厳しいレギュレーションならわかるが
2500ccにもなればアクセルのレスポンスで
パワーが足りないと思ったことはない

ブースト(加給圧)を保持したくばアクセルを戻さず
ブレーキを踏めば済む話しだ そもそもブースト(加給圧)は
単に渦巻きからピストンへ繋がる配管の大気圧だ

インテークバルブ(吸気弁)が閉じて
渦巻きが仕事をすれば とうぜん空気の渋滞 圧力は増す
逆に良く吸い 良く排出すれば それほど圧が上がらなくとも
空気の流れは良くなり 結果的にパワーは良く出る

わかるかな?
よは どれだけ空気(酸素)を吸って燃焼するかだ
ブーストが1.5気圧でも空気の流れ 吸って排出が悪けりゃ
ブースト計の針は上昇するが 酸素量が少ないのでパワーは出ない

逆にブースト圧が低くても 効率よく酸素を取り込み
きれいに燃焼させれば パワーは計り知れない

だから 圧力=馬力 そう簡単な方程式ではない
ここら辺を理解してないと ターボ車と会話をするのは難しい
わっかるかなぁ〜 勘違いしている人が多いんだなぁ〜

23 RICOH GR Limited Edition
23

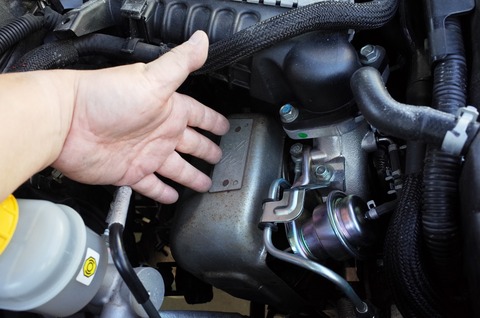

そうそう ターボタービンの裏側に手を突っ込むと
フロントファイナル(デファレンシャルギア)の
油量点検直視式液面計(レベルゲージ)がある

24 RICOH GR Limited Edition
24

ミッション(AT)は反対側(助手席側)です

スバルのアクティブトルクスプリットAWDは
後駆動力配分を通常走行時 前輪60:後輪40と
車軸重量と合っていてバランスが良いのですが

2.5XTはVTD-AWD(可変&不等トルク配分電子制AWD)と言い
複合プラネタリーギア方式のセンターデフを持ち前後トルクを
通常走行時には前輪45:後輪55と後輪にトルクを多く配分します

さらにトルコンATの油圧を利用した多板クラッチにより
電子制御で前後のトルク配分を前輪55:後輪45まで自動調整します

タイヤが流れるような攻めのコーナー走行をすると
前後トルクの比率は体でもって感じとれます

25 RICOH GR Limited Edition
25

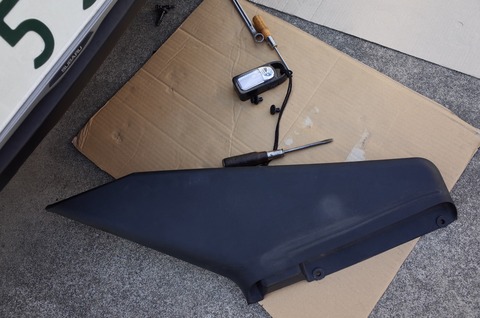

エアクリーナーBOXの引き込み配管も取って点検

この配管でラジエター前の外気を吸うことが出来ます

26 RICOH GR Limited Edition
26

改造エアクリーナーだと
エンジンルーム内に置いただけだと
ラジエターを通過したホットエアーを吸い込むので
なんなのかな〜?と思います

SUBARU純正の方が 吸入口に気を配っています
吸入口を観察することで その車の特性が見えて来ます
ダクトを取り外した状態 改造品は
極端に言えば この様な状態なのです

吸気音の響きは良いけど 効率は落ちるよね

27 RICOH GR Limited Edition
27

SUBARU純正の純白なエアクリーナー

吸気効率を謳った社外品が人気だけど
音の響きが良くなって
速くなった気がするだけだって(笑)

軽自動車や原チャリならわかるけど
3ナンバーの車に社外エアクリーナーは
個人的には必要がないと思っています

国内のストリートは 出力よりも
前方を塞ぐ車を どう処理するか?
腕が良ければ良いほど
安全に素早く追い抜きます

なのでエンジン出力に合った足回り
足回りに合ったボディの造り
そう言ったトータルバランスが大事

28 RICOH GR Limited Edition
28

車検でエアコンのフィルターも交換しました

助手席のダッシュボックスの奥にあります

花粉症の人は マメに交換した方が良いかも

29 RICOH GR Limited Edition
29

もし この2.5XTを速く走らせたいのなら簡単です
車高を保安基準の9cmまで9cm程下げれば良いだけ

車全体の重心が9cmも落ちれば
恐ろしいほど激変します
現行のアウトドアだと11cmも落とせます

このフラットの底面 芸術だな〜
アウトバックの魅力は乗用車タイプであって
ガチなクロカン用の車高があることです

30 RICOH GR Limited Edition
30

車検ステッカーが書留郵便で届きました

31 RICOH GR Limited Edition
31

これ 横や逆さに貼ったら怒られるのかな?

32 RICOH GR Limited Edition
32

とりあえず 庭を散歩ですw

湾岸線を使い中央環状線で外回り

1周 57.5kmのホームコース

33 RICOH GR Limited Edition
33

2500回転以下の慣らし運転

都内の一般道で 燃費6.6km
首都高で 燃費7.1km

まぁ四駆でターボなので こんなもんでしょ

34 RICOH GR Limited Edition
34

首都高は ミスト付きなんだぢょ〜

涼しくなるのかな? トンネルのミストって??

35 RICOH GR Limited Edition
35

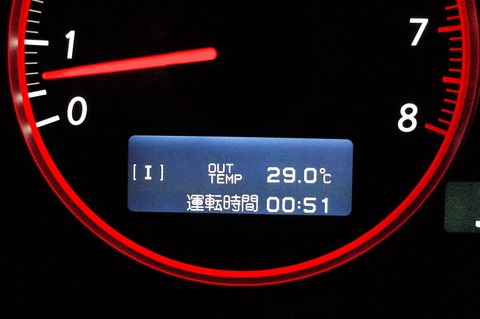

おんもが18℃ぐらいなのに 29℃

真夏に走りたくないルートだな〜

36 RICOH GR Limited Edition
36

都心環状線 14.8km

外回り 内回り 深川線や向島線

レインボーブリッジも渡って

ぐるぐる ぐるぐる

ひたすら 2.5XTと会話をする

37 RICOH GR Limited Edition
37

2500回転の制約て 難しいなぁ〜
コーナーも踏み込めないから逆に怖い

元気の良い外車や改造車と一緒に走る程度
早く1回目のオイル交換を済ませて
3500回転上限にあげたいな〜

全開走行まで まだまだ道のりは長い
