小向ダムその後 no.335

 久しぶり、近くに来ました。
 前回エントリーしたのが2009.6.13ですから3年くらい前になります。

 その日は天候良し、緑が鮮やかでした。

f9765bc1

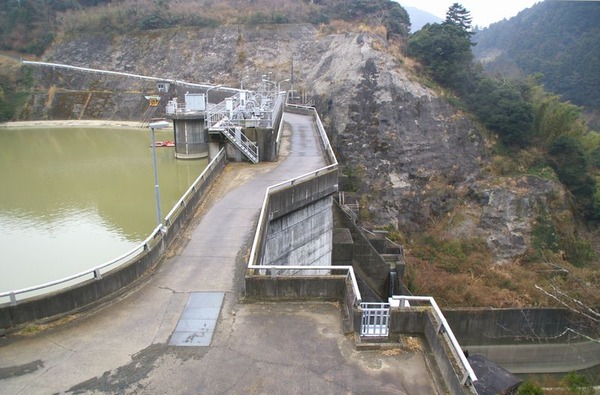

 あいにく、今回は雨の小向ダムです。
 暗めの写真ですが、ダムの老朽化に焦点を当ててみました。

2012-02-06127


 建設が昭和50年(1975)ですから、37年が経過しています。
 昭和40年代は世の中が高度成長時代、いけいけどんどん・・・元気な時代でした。

 それだけに急ぎの仕事が多かったわけで、コンクリート製品の質も問われることがあります。明治、大正の構造物が持つ質実剛健さはなくなった時代です。

2012-02-06108



2012-02-06125



 土木技術は、時代が要求する水準で決まるものであり、常に向上する技術というわけには行きません(退化することもあり得るわけです)。
 現代のように経済性が優先する時代にはそれなりの工夫が生かされた土木技術になるはずです。「一番」でなくとも良いのです(笑い)。


 明治時代は、最高のものを造るという気概とイキザマが明確に出ています。厳しい時代でしたが、よき時代でもあったのでしょう。つまらない細部のルールなどくそ食らえ!・・・彼らには関係なかったのです。

 自分で考え、自分で工夫をし、そして責任を全部持つのです。

 現代社会の無責任さから見ると、同じ日本人にはとても見えません。国が滅びる(植民地化される)かも知れない・・・そんな状況の日本国と現在とでは随分違いますが、それを差し引いてもどこかおかしい平成の日本国です。

 細かいルールと検証、証明、何でも規定されると、それだけ責任感は薄れてしまいます(仕事もおもしろくありません)。
 責任を取りたくないのは誰しもそうでしょうが、あまりにもひどすぎる現在の社会です。土木の世界もまた同様です。

 「俺がルールブックだ!」と言った二出川さんのような人がいなくなりました。
 これが、「時代」なのかも知れません。

 今後、厳しい時代が続けば、若き傑物・俊英たちが生み出されてくることを期待したいものです。


 さて、本題はコンクリートでした。

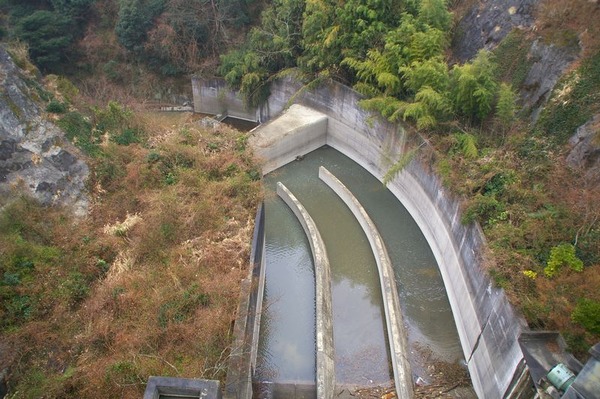

 ダム本体を詳細に見て行くと老朽化が進んでいるように見えます。

2012-02-06118



2012-02-06111




2012-02-06110



2012-02-06121

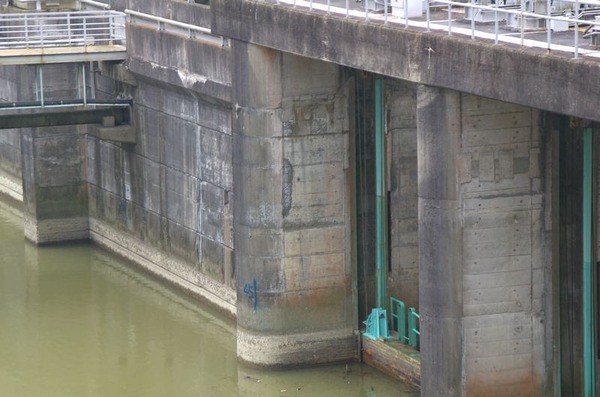

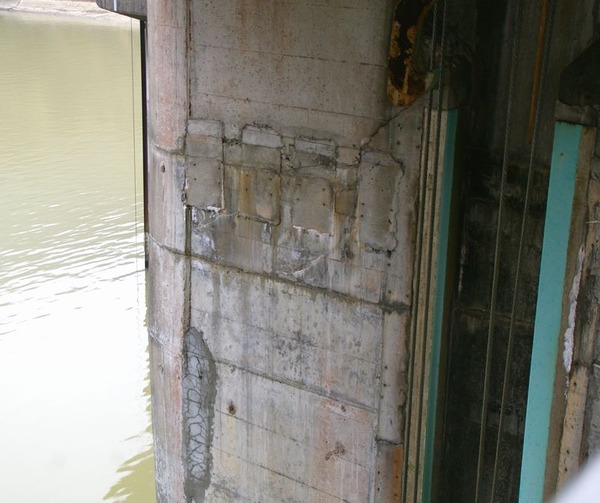

 型枠のあとが残るのは良いとして、表面のはく離や石灰質の溶出も見られます。
 補修跡もあって、風雪に耐えてきた姿を見せてくれます。

 コンクリートの寿命は何年か・・・単純には行きません。建設年代、立地、設計者、施工者、管理者・・・掛けた工事費も重要です。仮に50年とすれば、これから本格的な補修、改修が必要な構造物が激増してくるのです。

 土木関係者は少ない予算をどのように割り振り、長寿命化を図るか・・・必死の模索が始まっています。

 明治の造る時代から、維持管理・補修の平成時代へ・・・時代は変われど土木屋のプライドは持ち続けていたいものです。

 http://blog.livedoor.jp/gijutunohiroba/archives/51209242.html
 09.6.13記事

http://dammania.net/http://dammania.net/tiba/komukai.html
 ダムマニア記事
