横浜環状北線見学(1) no.404

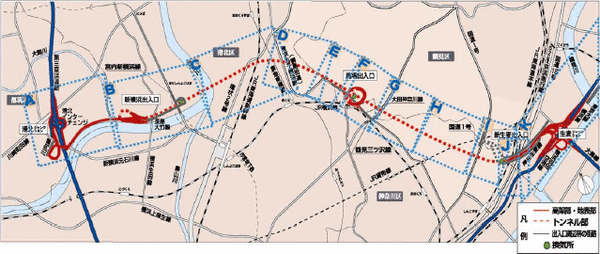

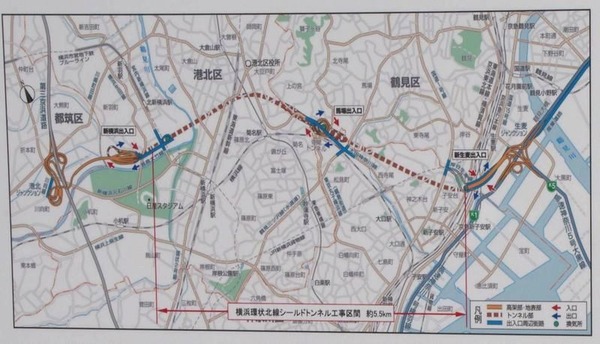

 横浜環状北線は第三京浜道路港北インターチェンジから横浜線生麦ジャンクションを結ぶ 8.2kmの高速道路です。そのうち、5.9kmがトンネルになっており、シールド工法で施工しています。

 事業者は首都高速道路株式会社、事業費 3、387億円、完成予定年度は平成28年度だそうです。

 今回は日本技術士会建設部会の見学会でした。
 まずは、工事現場の囲いの壁にプロのカメラマンの迫力ある写真が掲示されていました。実際はもっと迫力があるものです。

2013-08-30008




 シールド発進立て坑の事務所で概要説明と質疑応答があり、首都高速道路(株)の担当職員さんの丁寧は解説を聞き、気持ちはいよいよ地下へ・・・。

2013-08-30001


2013-08-30009




 なお、全体の概要は次の通りです。

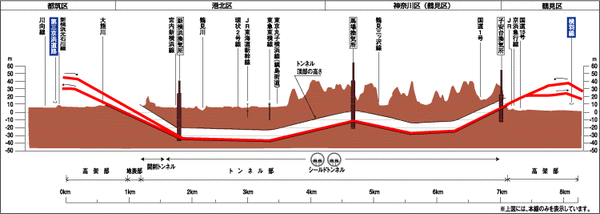

 通過する地下は安定した固い地盤(上総層群の固結シルト層)を抜く計画です。
 長距離推進、これは失敗が許されませんがそろそろ到達域まで来ています。

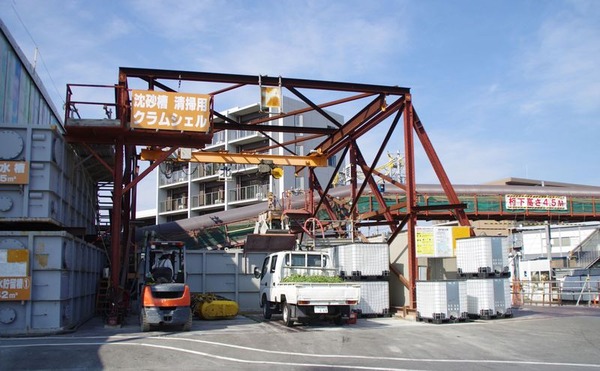

 ちなみに掘進の速度は、なんと、残土処分の能力で決まっているそうで、都市部の工事ならではの印象です。排出されてきた土砂を最終的に搬出するのはダンプトラックであります。

2013-08-30005-1



koho05




masin




pt0811_new



2013-08-30005-2





 さていよいよ立て坑へ向かいます。

2013-08-30013



2013-08-30012




 オッと、ちょうどタイミング良くトレーラーが到着してセグメントを搬入するところでした。大きなトレーラーに3個だけ。セグメントは大きくて一個 約9トンあるとか。

2013-08-30015

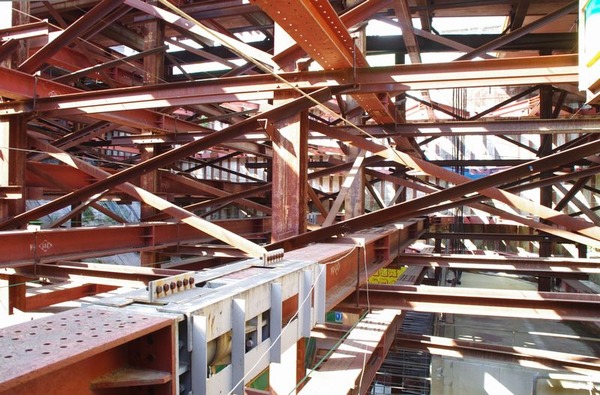

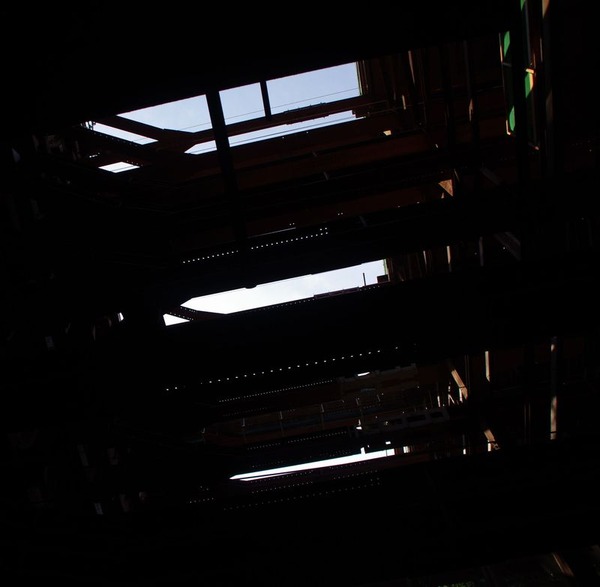

 さて、立て坑に入るのは架設切梁などが縦横に入り組む空間を抜けることになります。階段が幾段あるのかわかりません。底までなかなか至りませんから相当の深さであるようです(後で図面を見ると40m近くありました)。

2013-08-30018



2013-08-30075




2013-08-30019



 なお、見学を終えて出るときのきつさ・・・息が切れています(笑い)。

2013-08-30074

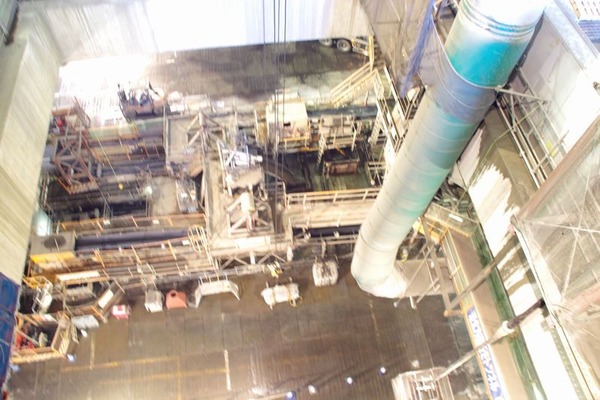

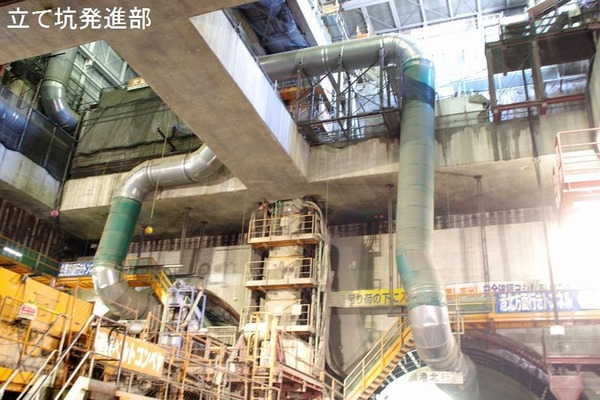

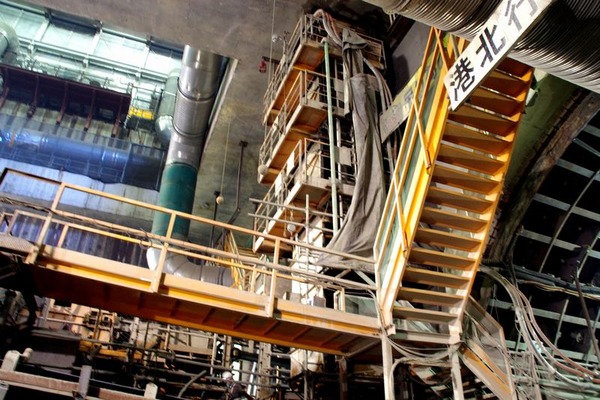

 ようやく底に立ち、見上げると巨大です。発進立て坑ですから大きなスペースが必要というわけです。
 シールドマシーンの大きさは
 外径Φ12.5m、長さL=11.5m、重さは2,000t、
 この縦孔内で組み立て、発進して行きました(見ておりませんが・・)。

2013-08-30023



2013-08-30095




2013-08-30064



2013-08-30065




2013-08-30066



2013-08-30068


 現在のシールド機は生麦の方にありますからトンネル内の見学はマイクロバスとなります。それは次回へ・・・。
