【完全変形合体】天竜神 18/01/23(火)02:24:33  No.3738264
3Dプリンターで勇者王ガオガイガーFINALより天竜神を作りました

1516641873922



18/01/23(火)02:24:58 No.3738265

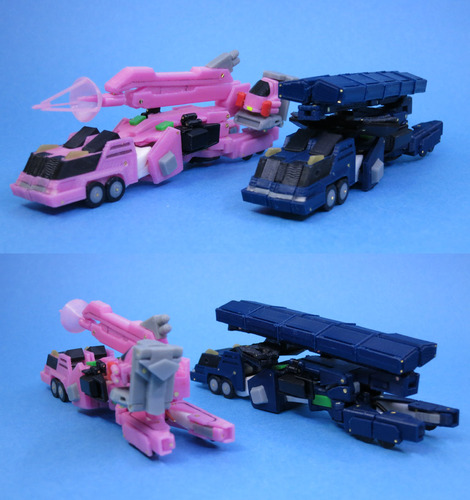

フランスで開発された光竜闇竜のビークル形態です
それぞれメーザー車とミサイルコンテナ車になります
ルネ「光竜、闇竜、逃がすんじゃないよ!」
闇「了解」
光「こっちも変形よ」

1516641898102



18/01/23(火)02:25:28 No.3738266

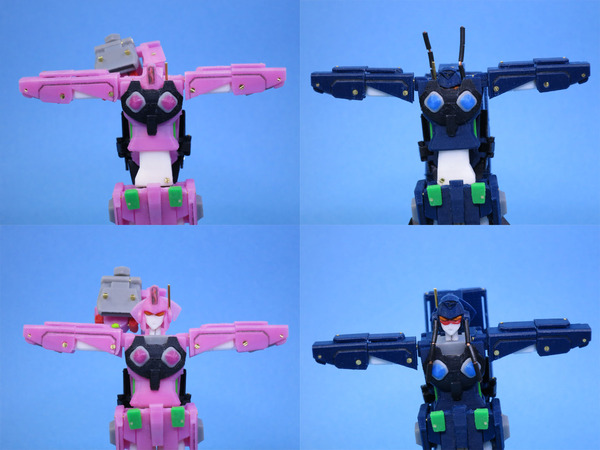

光闇「システムチェーンジ」

1516641928384



18/01/23(火)02:25:44 No.3738267

1516641944790



18/01/23(火)02:26:08 No.3738268
腕のタイヤは引っ込めてます

1516641968025



18/01/23(火)02:26:27 No.3738269

1516641987513



18/01/23(火)02:27:05 No.3738270

1516642025801



18/01/23(火)02:27:36 No.3738271

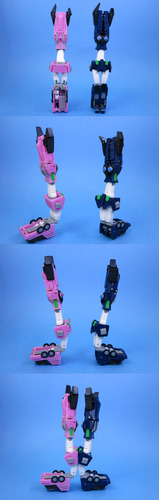

太腿は脛の中に一部食い込ませています
またサイドスカートを開くと連動して股関節が広がります
更に連動してフロントスカートがシャッター式に開いて隙間を埋めます

1516642056705



18/01/23(火)02:28:01 No.3738272
光竜、闇竜

1516642081179



18/01/23(火)02:28:51 No.3738273
闇竜のシールドと光竜のメーザー砲の運転席は邪魔なので外しておきます

1516642131760



18/01/23(火)02:29:17 No.3738274

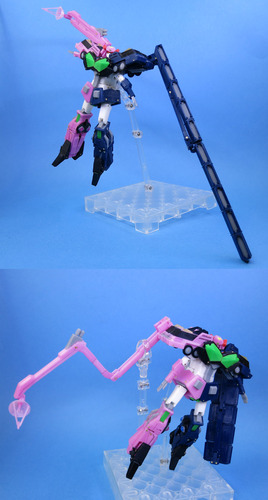

光「プライムローズの月」
接続したままメーザー砲を構えられます

1516642157099



18/01/23(火)02:29:41 No.3738275
闇「シェルブールの雨」
ミサイルハッチは全て個別に開閉できます

1516642181902



18/01/23(火)02:30:07 No.3738276
闇「炎竜兄さま!」
炎「よぉ、元気にしてたかい」
光「氷竜兄ちゃん」
氷「久しぶりだな、おてんば娘」

1516642207308



18/01/23(火)02:30:29 No.3738277
サイズは1年ちょい前につくった氷竜炎竜よりちょい小さめに作りました
あと比較用にスーパーミニプラのガイガーです

1516642229295



18/01/23(火)02:30:57 No.3738278

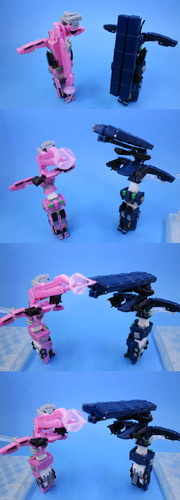

光闇「シンメトリカルドッキング」

1516642257565



18/01/23(火)02:31:20 No.3738279

1516642280698



18/01/23(火)02:31:48 No.3738280

1516642308883



18/01/23(火)02:32:23 No.3738281

1516642343938



18/01/23(火)02:32:40 No.3738282

1516642360615



18/01/23(火)02:33:07 No.3738283

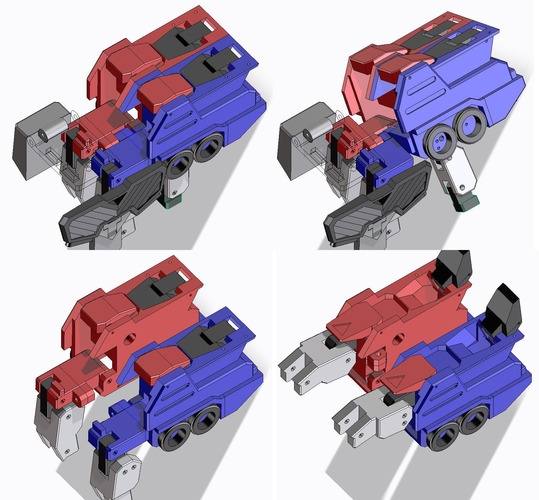

ビークル時にキャビン内に太腿が入ってスペースが減ったので、合体用の前腕ユニットは伸縮機能を追加しました

1516642387348



18/01/23(火)02:34:05 No.3738284

1516642445658



18/01/23(火)02:34:33 No.3738285
腹の前のフレームは頭部ユニット側に付けました
クリスタルシールドのカバーはヒンジで裏に回して、サイドの部分は横に展開します

1516642473753



18/01/23(火)02:35:00 No.3738286

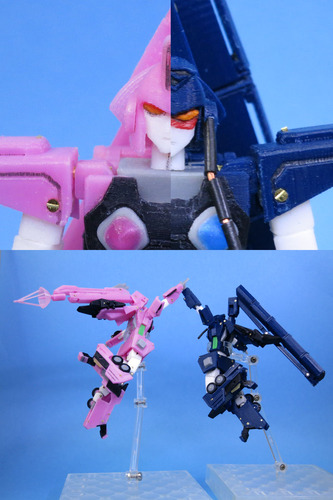

天、竜~神

1516642500275



18/01/23(火)02:35:32 No.3738287
光と闇の舞

1516642532971



18/01/23(火)02:35:55 No.3738289
ダブル・リム・オングル!

1516642555657



18/01/23(火)02:36:52 No.3738290
超竜神とスーパーミニプラガオガイガーで

とりあえず以上です
ここが見たいとかリクエストとかあればまた追加したいと思います

1516642612922



18/01/23(火)20:51:58 No.3738505

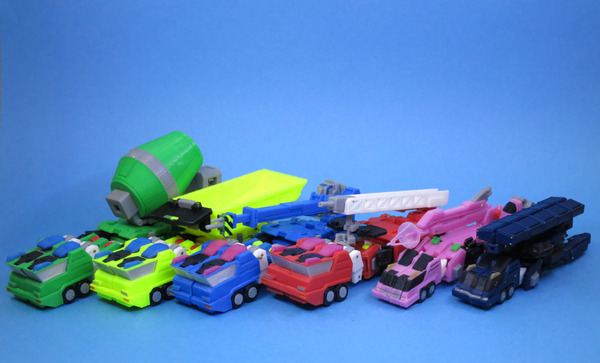

>ビークルモードで4台並んでいるところが見たいです
どうせなら6台で

1516708318337



18/01/23(火)04:28:32 No.3738304
えっ何これは…ちょっとわけがわからない…
この二次元の嘘の極みみたいな無茶合体をよくぞここまで…おお…ブラボー…

1516649312650



18/01/23(火)03:56:29 No.3738300
ああ、これってちゃんとした立体に出来たんだ…(白目)
世の中は本当に計り知れないなあ…
大変良いものを見せていただき眼福です。




18/01/23(火)06:17:35 No.3738312
ジェイダー作ってた人かな?
相変わらずの謎技術すぎる




18/01/23(火)03:09:51 No.3738293
天竜神の脚の付け根がもう少し中央寄りになれば完璧な気がする
合体前の光竜と暗竜がちゃんと女性型していて単体でも見映えするのがすごい




18/01/23(火)06:20:46 No.3738313
素晴らしい
というか立体化できるのかこれ
ちゃんと単体でも合体しても女の子体型で見事

変形中バンザイして腹チラしてる感
さらに合体後は脇腹露出しつつおヘソは隠しました感
素敵だと思います




18/01/23(火)08:23:54 No.3738329
また凄いのがやって参りました
まさかこの姉妹まで揃う日がこようとは…

実際に超竜神からブラッシュアップされた箇所もあって、
本当に技術の進歩を感じられるねコレは




18/01/23(火)08:42:49 No.3738332
こ、こやつ やりおったわ…
ガレキとか含めても、完全変形の光竜闇竜って初? 凄いなぁ
ち、ちなみにおにちゃん達と合体はさすがに無理ですよね?




18/01/23(火)10:07:59 No.3738351
キャンディトイ事業部が色々すっ飛ばして
こいつを出してきたのかと
いい出来すぎる




18/01/23(火)11:07:10 No.3738359
このプロポーションで合体してハイタッチできるほど動くのか
勇者だなあ




18/01/23(火)12:02:01 No.3738378
凄い・・・
自分も最近3Dプリンタ買ってガンプラのオリジナル武装とか作り始めたが、こんなの無理だわ・・・
ホントに大変だっただろうなぁ
素晴らしいです!




18/01/23(火)12:08:39 No.3738382
またまたまたGJ!
ほんと良いタイミングで公開するスレ主の心憎い演出
しかし、どの形態も破綻していないなんてスゲェ




18/01/23(火)13:58:58 No.3738419
なんだこれ…なんだこれ…!
あらゆる形態でプロポーションの矛盾が出ないような変形機構はあまりにも素晴らしすぎる
変形の処理で光竜闇竜のスカートがプリーツっぽくなってるのは目からウロコ

こっそり画像から再解釈してどんな構造なのか公開してない部分まで自分用に再現してみたくなるけど
やったら画像で見るより100倍くらい作者の方の凄さを痛感しそう




18/01/23(火)10:02:37 No.3738349
>おぉスゴすぎ・・。(超竜神も全部差し替えのスーパーミニプラ
まぁワンオフ品と量販品との違いとかもあるしね
こっちは、変形に細心の注意を払える製作者しか触らないものだし
まぁ余剰品はもうちょい少ないと嬉しかったが




18/01/23(火)17:59:11 No.3738459
脚がな…やはり量産品では無理だよなーレベルになる
破損するだろうし

そこら辺考慮して制作した結果、開発ブログみたいな不細工になるくらいなら差し替えでいいわ




18/01/23(火)19:22:33 No.3738476
ちゃんと女性らしい体型してんのすごい…




18/01/24(水)03:10:24 No.3738625
相変わらず変態的なクオリティ
手元のガオガイガーと見比べ見ると凄さがよくわかるね




18/01/23(火)21:46:04 No.3738525
ドッキング時にそこにオッパイがいくのか、
というしょうもない感想がまず浮かぶ




18/01/23(火)22:29:36 No.3738542
すげぇ頭がくらくらする
ほんと勇気があればなんでもできるんだな
そんな主の在り方にこちらも勇気が湧いてくるわ




18/01/23(火)08:26:54 No.3738331
ダブルリムオングル で下腕が上下反転してないのは
やり忘れかジョイント的な問題で
トップレスで失礼するわ が無いのは
シールドを取った状態の設定画(内臓弾丸X用かも)
が出来ないからか




18/01/23(火)20:07:24 No.3738488
皆様コメントありがとうございます
平日の日中はレスができませんのでご了承を

>ダブルリムオングル で下腕が上下反転してないのはやり忘れかジョイント的な問題で
ジェイダーのプラズマソードみたいなもんだと思っていて、ひっくり返っているのに素で気が付きませんでした
ジョイントもそのようには出来ていないので、作り直しを検討してみます

>トップレスで失礼するわ が無いのはシールドを取った状態の設定画(内臓弾丸X用かも)が出来ないからか
シールド変形の都合とそもそも形状がよくわからなかったからですね
シールド展開ギミックはこんな感じです

1516705644418



18/01/23(火)20:11:36 No.3738491

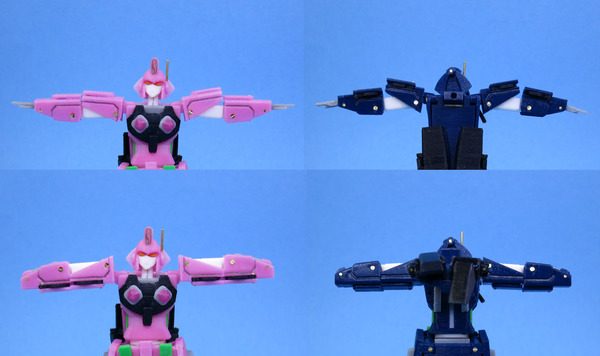

肩はこんな構造で回転できます

1516705896339



18/01/23(火)23:11:37 No.3738556
>肩はこんな構造で回転できます
横から見ても問題無いな
特に下半身のプロポーション抜群…しゅごぃ




18/01/24(水)01:02:44 No.3738608
>肩はこんな構造で回転できます
何度か分離時の足と交互に見てやっと理解できた
いやすごいわ
魔法みたいだ!




18/01/24(水)06:02:34 No.3738675
>何度か分離時の足と交互に見てやっと理解できた
超竜神の改良時に投入した機構をそのまま転用しました
考え方としてはミニプラ超竜神の腰が回転するのと同じ理屈です
天竜神のは関節がめっちゃ小さくて大変でした

1516741354013



18/01/23(火)09:32:37 No.3738342
ビークルモード、光竜のメーサー基部が上がっちゃってる?




18/01/23(火)20:27:59 No.3738496
>ビークルモード、光竜のメーサー基部が上がっちゃってる?
単体ロボの体形にこだわったらビークルモードにしわ寄せがきました
特に後部は細くした腕だけで構成されていて、胸の幅も車幅に足りません
そこでビークル時に脇を広げるギミックを追加しましたが中央部分は開いてしまいました
メーザー砲基部を大きくしようかとも思ったけど他形態のバランスが狂ってくるので悩ましかったところです

1516706879189



18/01/23(火)20:38:33 No.3738500
なんか凄いの来た
さすがにビークルモードはしわ寄せが見られるけどこの程度をものともしないギミックに脱帽
スーパーミニプラDXとかで完全変形で出して欲しいわー




18/01/23(火)21:15:01 No.3738510
写真を見れば分かるけどコレはミニプラじゃ無理だね
パーツ数・価格・遊び易さ・強度…など実際に商品として出すには厳しい部分が山盛りだ
それ等を考慮しなくてもいい個人製作だからこそできた一品と言える
同じクオリティで出すには超合金魂になっちゃうな




18/01/24(水)22:07:41 No.3738834
量産前提だったりコストやら真鍮線でのヒンジみたいなのつかえなかったりの食玩と比べるのは酷だけど
食玩サイズであの光闇竜のギミックとスタイルをここまで両立できるってのは凄まじいな




18/01/24(水)00:04:27 No.3738586
あっ下腕は誤用だったのか
(画像はFINALのムック本から)

1516719867891



18/01/24(水)00:58:10 No.3738605
>(画像はFINALのムック本から)
ダブル・リム・オングルってこんな感じで出てたのか…コレ腕が変形前後で別物かって変化してるな
しかし見れば見るほどスレ主の天竜神凄い…アニメ画重視のバランスでよくぞここまで…




18/01/24(水)19:19:46 No.3738796

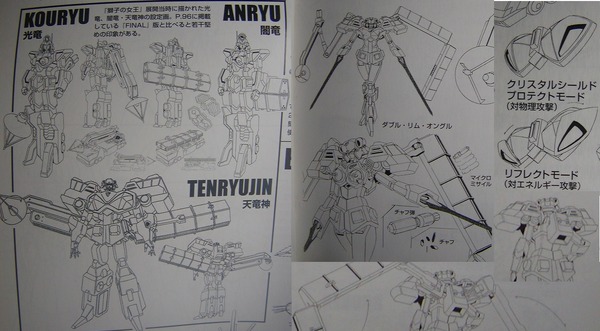

>コレ腕が変形前後で別物かって変化してるな
画像の左半分はHJ連載時(獅子の女王編)の設定画だから
前腕が上下反転してる証明になってなかったので貼り直し

右下は背部ユニットから左右にアームが伸びて
レーザーとミサイルユニットを接続している設定画
(スレ主は肩の裏側の窓に穴を空けて接続してる)

1516789186161



スレ主です 18/01/24(水)22:37:06 No.3738842
>右下は背部ユニットから左右にアームが伸びてレーザーとミサイルユニットを接続している設定画(スレ主は肩の裏側の窓に穴を空けて接続してる)
設定画と詳しい解説ありがとうございます
ご指摘通りメーザーとミサイルは肩からぶら下がっているものと思っていました
バックパックから生えているアームはビークル形態時の荷台の部分かな?
こちらも改修を検討してみます




18/01/24(水)23:31:38 No.3738852
このスレ主の一番恐ろしいところは、こういった指摘を受けて、スレが残ってるうちに改修したものをサラリとあげちゃうところだよ…




18/01/25(木)01:10:02 No.3738868
いつも思うけどほぼ回転軸だけでこれだけの変形を成立させてしまう設計技術に驚愕する




スレ主です 18/01/25(木)06:01:22 No.3738890
>いつも思うけどほぼ回転軸だけでこれだけの変形を成立させてしまう設計技術に驚愕する
ボールジョイントとか3Dプリンターで作れないことも無いんですが、クリアランスの調整とかめんどうだしポロポロ抜けるしで真鍮線の軸打ちになってしまっています
足の付け根の前後左右回転する部分とかは3軸分そのまま打ってます
今作で回転軸以外と言うと腹の伸縮と合体時の前腕ユニット(収納空間の都合で)の伸縮くらいかな
軸打ちはミサイルコンテナのハッチが1個あたり4軸×10セット作ったのが辛かったですね(笑)

1516827682539



18/01/25(木)13:17:41 No.3738931
>軸打ちはミサイルコンテナのハッチが1個あたり4軸×10セット作ったのが辛かったですね(笑)
ええ・・ このサイズでミサイルハッチ個別展開するの・・




18/01/25(木)04:50:37 No.3738887
え?ムックとかで情報集めた上でそれ見て造ってるんじゃないの?
映像とかから脳内図面変換?




スレ主です 18/01/25(木)06:09:25 No.3738891
>映像とかから脳内図面変換?
天竜神はネット上で手に入る画と、ビデオの映像だけで作りました(ムックとかは所持しておりません)
映像から読めないところは脳内補完してます(で勘違いもあったり)

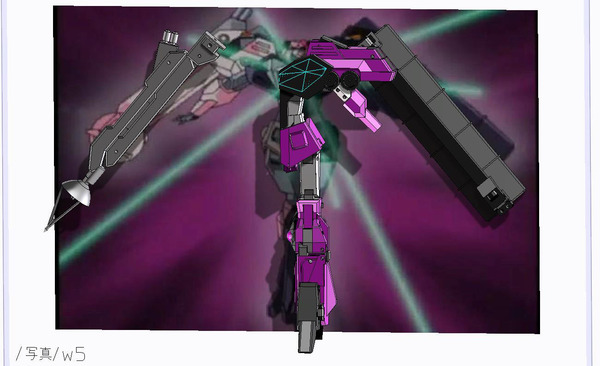

モデリングするときは変形シーンがほぼ正面から描かれているのでキャプチャーしてCADに貼りこんで、プロポーション調整をしました

1516828165014



18/01/25(木)12:00:56 No.3738925
変態だ...




18/01/25(木)21:52:29 No.3739006
完成おめでとうございます。ポージングが決まるフォルムのまとめ方が、よりすごくなっていると思いました!
これからも楽しみにしております。

1516884749853



18/01/25(木)21:54:02 No.3739008
デジタル変型神に加え、アナログ変型神も降臨なされとる…




スレ主です 18/01/25(木)22:19:46 No.3739013
>完成おめでとうございます。ポージングが決まるフォルムのまとめ方が、よりすごくなっていると思いました!
ありがとうございます
今回は初の女性型ロボということで苦労しました
何と言うか骨格から変えないと女性型にならないんですよね
最初のうちは女装している炎竜にしかならなくて悩ましかったです(苦笑)




スレ主です 18/01/25(木)22:10:57 No.3739011
>関節が金属ピン打ちのようですが、積層式プリンタだと割れませんか?
>そも3Dプリンタについて全然知らないので素材の強度とかもよく分からないのだ
材質はPLAを使用していますが、割れることもままあります
例えば上段のようなものをモデリングして中段のように出力すると左は割れますが右は割れません
しかし、右の様に出力できない形状の時もありますね
そんな時は下段の様に出力ピッチを細かくすると割れにくくなります
いろいろ作っているとノウハウも溜まってきて段々小さい関節が作れるようになってきました

1516885857747



スレ主です 18/01/26(金)06:01:44 No.3739062
>出力ピッチはいくつで作ってますか?
いつもと同じですが環境をまとめて書いておきます
3DCAD : PTC Creo Elements Direct Modeling Express 6.0
スライサー : Simplify3D
プリンター : FLASHFORGE CreatorPro
フィラメント : PLA
積層ピッチ : 主に0.1mm(顔とかは0.05)
インフィル(内部充填率) : 20%




スレ主です 18/01/27(土)13:55:31 No.3739297

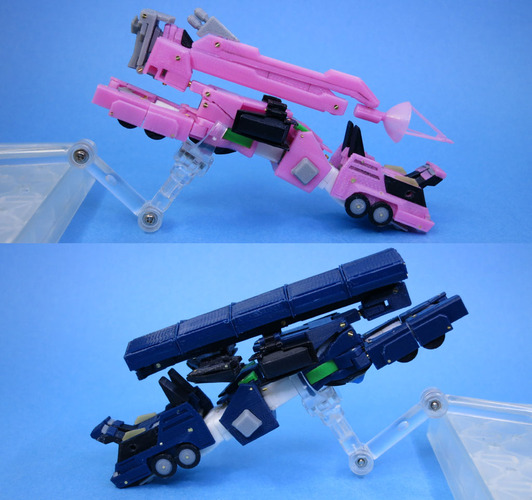

ビークルの荷台の部分を作りました

1517028931489



スレ主です 18/01/27(土)13:57:15 No.3739298

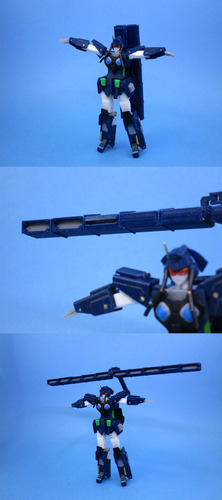

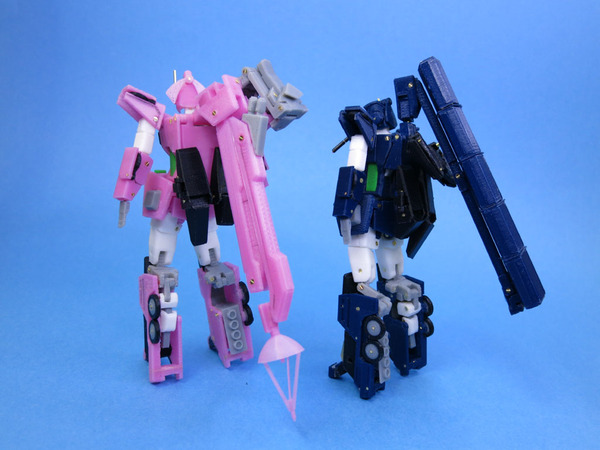

ロボ形態はこんな感じ

1517029035229



スレ主です 18/01/27(土)13:58:48 No.3739299

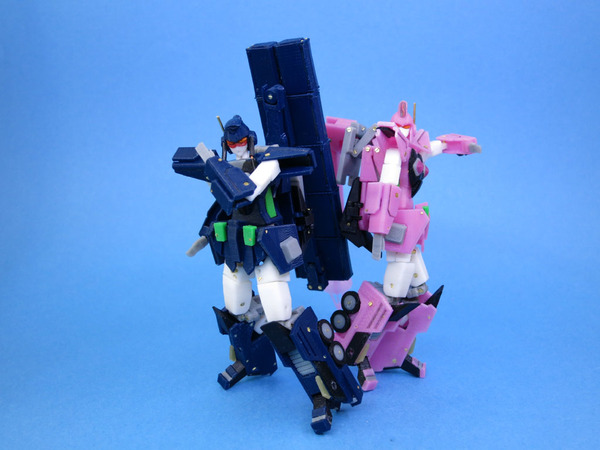

どっかで見たようなポーズをつけてみる
(背負い物が大きくてバランスとるのが難しい)

1517029128407



スレ主です 18/01/27(土)13:59:59 No.3739300
シンメトリカルドッキング
後から見るとウィングみたいになりました

1517029199550



スレ主です 18/01/27(土)14:00:45 No.3739301
光と闇の舞

1517029245836



スレ主です 18/01/27(土)14:02:19 No.3739302

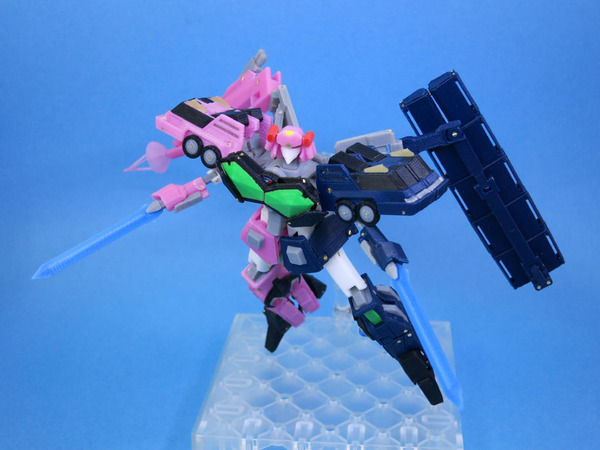

ダブル・リム・オングル!

腕をひっくり返して刃も作り直しました

1517029339330



18/01/27(土)15:12:11 No.3739319
仕事早すぎる…




スレ主です 18/01/27(土)19:37:09 No.3739414

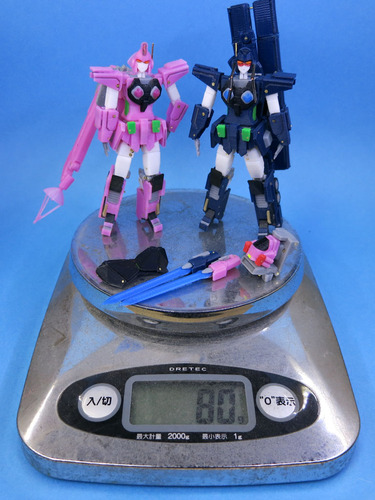

>このサイズの材料費ってどのくらいなんですかね
1Kg、3000円のPLAを使用しております
今作は80gなんで(真鍮線の分があるので多少重めに出ていると思いますが)240円ってとこですね
後は真鍮線代と3Dプリンターの電気代ですかね

1517049429658



18/01/27(土)19:45:26 No.3739417
女の子の体重を計るなんて!!




18/01/26(金)21:16:46 No.3739118
サイズ変えられるなら大きいのも見てみたい




18/01/27(土)10:31:02 No.3739245
>サイズ変えられるなら大きいのも見てみたい
そりゃ変えられるだろうけど
寸法2倍にすると超単純計算でも
体積・重量・材料費が8倍になるからね
場合によっては保持力強化のための再設計・再試作も必要になる

設計者にばかり負荷がかかる事を
「大きいサイズのjpeg下さい!」気分で言わない方がいいんじゃないかな




18/01/27(土)20:46:59 No.3739459
大型化で一番問題なのは出力時間だと思う
体積分増えるよね?




スレ主です 18/01/27(土)21:26:55 No.3739509
>大型化で一番問題なのは出力時間だと思う
そうですね、うちで一番でかいキングジェイダーのスネのパーツを出力したときは0.12mmピッチで10時間はかかりました
もう寝ている間に回すしかないです

1517056015134



スレ主です 18/01/27(土)21:32:16 No.3739514

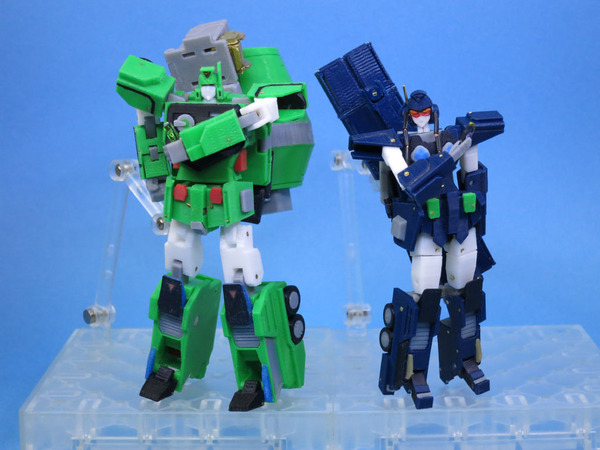

ネタ画像を撮ってみました

闇「いくよ風龍」
風「あぁ闇竜」
サイクロン、ジョーカー

変身!!

1517056336899



スレ主です 18/01/27(土)21:32:36 No.3739516

1517056356767



スレ主です 18/01/27(土)21:33:46 No.3739517
さぁ、お前の罪(ゾンダー)を数えろ

ドッキングジョイントは合わないので粘着ゴムと輪ゴムで引っ掛けているだけです

1517056426214



18/01/27(土)22:51:15 No.3739567
ん・・・?
なんかダブルドライバーが変・・・
これも自作ですか?




スレ主です 18/01/27(土)23:07:30 No.3739575
>なんかダブルドライバーが変・・・
純正のガイアメモリが装填できるように作ったミニドライバーです
ちゃんと左右連動して開いて変身音が出ますよ




18/01/27(土)23:33:22 No.3739589
>純正のガイアメモリが装填できるように作ったミニドライバーです
さすがだなぁ
>ちゃんと左右連動して開いて
作りこんでるなぁ
>変身音が出ますよ
!?!?!????




18/01/28(日)07:05:27 No.3739754
>!?!?!????
Wドライバは発光やサウンドはメモリ依存だから
メモリが純正なら大丈夫だろう




スレ主です 18/01/28(日)16:44:56 No.3739964
>Wドライバは発光やサウンドはメモリ依存だから
>メモリが純正なら大丈夫だろう
補足ありがとうございます
メモリ端子部の識別スイッチを押しながらドライバーを開くとボタンを押すという動作を再現しただけです

1517125496125
