SONY EDV-9000 修理レポート

きっかけは、本当なら全然関係ないのだが、ビクターのビデオデッキを拾っ
た事から始まっている。VHSのビデオデッキはビクターなので動かなくても
部品が取れればいいやと思って拾ってきた。

拾ってきたやつは、何故か電源コードが切られていたのだが、電源を繋げて
見ると電源は入ったが、テープを入れるとダウンはしたがローディングは
しなかった。多分メカ的なものとは思うが修理するのも面倒だし…と思って
いたが、ここでふと思い出したのが、5〜6年前に動かなくなったβのデッキ、
もう1台あったβのデッキもヘッドが逝ってしまい、テープが見れなくなって
しまっていたのでなんとか復活したかった。この時点ではEDV-9000は電源が
入らなくなっていたと思い込んでいたので、ビクターのデッキから電源のコ
ンデンサを入れ換えればなんとかなるかな？程度に思っていた。

ダンボール箱にしまってあったデッキを出して、電源コードを繋ぐとちゃん
と時刻表示をするので「あれっ？」と思ったのだが、電源を入れるとテープ
が再生より速いスピードで送られて、自動的に停止、電源も落ちた。テープ
も取り出せない。「制御系だな」とあたりは付いたのだが、何処をどうした
らいいか、皆目検討が付かない。

そこで、5〜6年前では考えられなかったが、WEBで事例が無いか色々と調べ
て見ることにした。調べるうちに未だに愛用というか捨てられずにいる人が
多いんだなぁと感慨深かったりして面白かったが、修理に幾ら掛かったとか
いうページは一杯あるけれど、自分で修理をする人は以外と少ない模様で、
あまり事例がない。画像付きで詳しく説明しているような所を探しても見つ
からないので、掲示板で相談している所を探していったら、全く同じ症状を
相談している所を見付けて、これがドンピシャ！始端検知のセンサのバネが
外れているとの事。試しに手でセンサを動かしてやったら再生もテープの取
り出しもOK！原因が判って本当に嬉しかった。実際、バネは影に隠れていて
見え難いんですなこれが。VHSだとセンサは殆ど固定式だと思うんだけど、
なんでこんな複雑な機構にしてるんだか…。

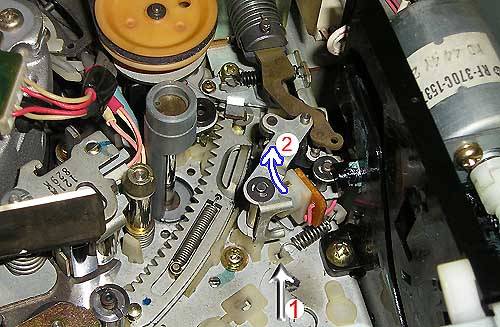

具体的には写真の矢印1の所にバネを引っ掛けているフックがあったはずな
んだが、これが折れてバネが外れてしまっていた。本来はテープをローディ
ングするとセンサが矢印2の方向に振り、テープがローディングされているの
を検知している訳だが、バネが外れていた為にセンサが動かず、テープがロ
ーディングされていない事になって、いつまでもテープを送りだし続けてい
た事になる。

私がやった事は、バネの輪の部分をラジオペンチで若干広げて、フックが
あったであろう穴の部分に引っ掛けただけ。凄い簡単で拍子抜けする位。
もちろん、掛かった費用は￥0 -。今までの5〜6年って何だったんだろうと
思ってしまう。

これからは録画する事も無く、再生専用になると思うが、大事に使って行
こうと思った。
