富士通 PRIMERGY TX1310 M3用のTPM端子調査

富士通のPCサーバ PRIMERGY TX1310 M3にはオプションでセキュリティチップのTPMが取り付けられる。

FUJITSU Server PRIMERGY[pdf]よりピックアップ。

PY-TPM03はTPM1.2、PY-TPM05はTPM2.0のモジュール。Windows11での要件はTPM2.0だけどPY-TPM05は入手困難。そこでPY-TPM03を入手しコネクタの接続を調査する。

PRIMERGY TX1310 M3へのTPM取り付けマニュアルはこちら。

→https://www.manualslib.com/manual/1798942/Fujitsu-Primergy-Tx1310-M3.html?page=185#manual

PY-TPM03

Infenion SLB9660TT12 G1741KIV 42ZA7353591B6

　チップはInfenion OPTIGA TPM SLB9660。マザーボード上のチップセットとの接続にはI2C方式とLPC(Low Pin Count)方式がある。これはLPC。

2.54mmピッチの14ピンコネクタ、便宜上写真左下から1,2,3,...7,右上から左上に8,9,10,...14とする。

コネクタ　ICピン

1 - ?

2 - ?

3 - 5,10,19,24 / PWR

4 - 16 / RESET

5 - ?

6 - 21 / LCLK

7 - 11,4,25 / GND

8 - 22 / LFRAME#

9 - 17 / LAD3

10 - 20 / LAD2

11 - 23 / LAD1

12 - 26 / LAD0

13 - 27 / SERIRQ

14 - ?

FUJITSU PRIMERGY TX1310 M3 セレクト (Xeon E3-1225v6/4GB/SATA500GB*1/OS無)

MAIWO

レトロエクスプレス６号に出展します！

　はせりん様のご厚意でレトロPCのイベント、レトロエクスプレスに出展させてもらえることとなりました。

　レトロエクスプレス

イベント名称：レトロエクスプレス6号
日時：2022年4月29日11:00～17:00
場所：東京都大田区産業プラザPiO小展示ホール（京急蒲田駅から歩道橋で直結です）

ブースは No.14 まりえん堂 です。

　まごころせいじつ堂からの展示物はFM11RAM、FM11RGBIVGA、FM77RGB8Pです。

・FM11RAM　説明書　キット　1MBキット

　FM-11用の拡張RAMボードです。896KB搭載例を展示します。

・FM11RGBIVGA　説明書　完成品

　FM-11専用のデジタルRGBI出力をVGAに変換するアダプタです。

　FM11RGBIVGAの後継としてCSYNC出力、RGB/RGBI切り替え可能なRGBIVGAを製作中です。

・FM77RGB8P　説明書　完成品

　FM-77/FM77AV/FM-16βのDsub9ピン デジタルRGB出力を標準的なDIN8ピンに変換するアダプタです。FM-77、FM-77(400ライン)、FM77AV、FM-16βで動作確認しています。

(@tomi9twさん、ご協力ありがとうございました)

　ということでよろしくお願いいたします。

FMTOWNSモデルSFの修理 PSU

　FM TOWNS モデルSFを入手した。電源ケーブルが切断されていたので動くかどうかはわからない。

　分解・修理に関しては『FM TOWNS II CX 修理マニュアル』が非常に参考になる。分解するまえに読んでおけばよかった。このマニュアルで解説してあることは縦型のTOWNSでほとんど共通のようだ。

　電源ユニット。コネクタを固定しているネジはシールドで留めてあるがネジロック剤が塗ってあって外すのが困難だった。

　電解コンデンサをピックアップ。これらは先程の修理マニュアルで書いてある内容と同じだった。

C6 - 180V 560uF

C12 - 50V 47uF

C52 - 25V 560uF

C54,55 - 25V 220uF

C55 - 25V 220uF

C57 - 10V 2200uF

C58 - 10V 820uF

C60 - 50V 220uF

C70,74,75 - 25V 22uF

C84 - 50V 1uF

　錆が目立つのでブラシで清掃していたらR6(6.8Ω)の端子がもげてしまった。これは抵抗一覧も調べんといかんかなあ。

つづく

FM-11 6809カードの修理 その２

　FM-11 6809カードの修理　のつづき。

　6809カードの修理に1Kx4bitの高速SRAM uPD2149-1(45ns品)を使ったが入手困難。もうちょっと入手しやすいのはないかと若松通商のサイトを見たらHM6268P-25という4K x4bit品があった。

uPD2149は18ピン。

HM6268Pは20ピン。

　ピン配置は上位互換でアドレス2bitが拡張されている。ピン1と2、ピン20と19をショートさせれば1Kアドレスとして使えるはず。ICソケットを使う。

　こんな感じに実装。F-BASIC4.0起動確認。

　ほんとはOS-9あたりで負荷かけたほうがいいけどとりあえず動いたってことで。25ns品なので63C09-3MHzでの安定運用が期待できますね。

SMC-777/SMC-777CのROM

　今まで確認したSMC-777/SMC-777CのROMの種類について。

　SMC-777/SMC-777CのROMは27128(16Kバイト)。

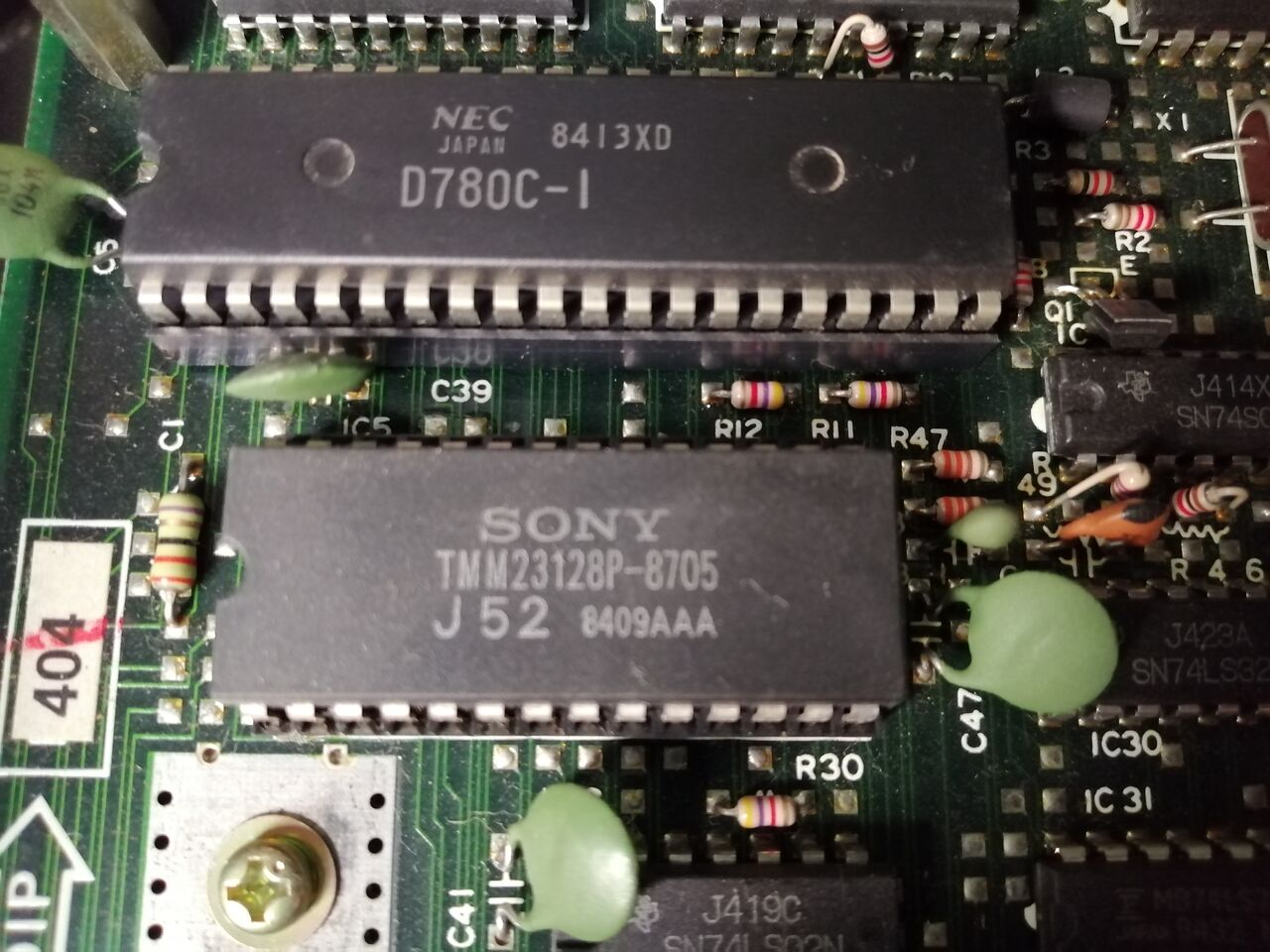

SMC-777はJ50、J51。SMC-777CはJ51、J52。J52はマスクROMでSONYのロゴはあるが東芝っぽい。J50,J51はUVEPROMだった。

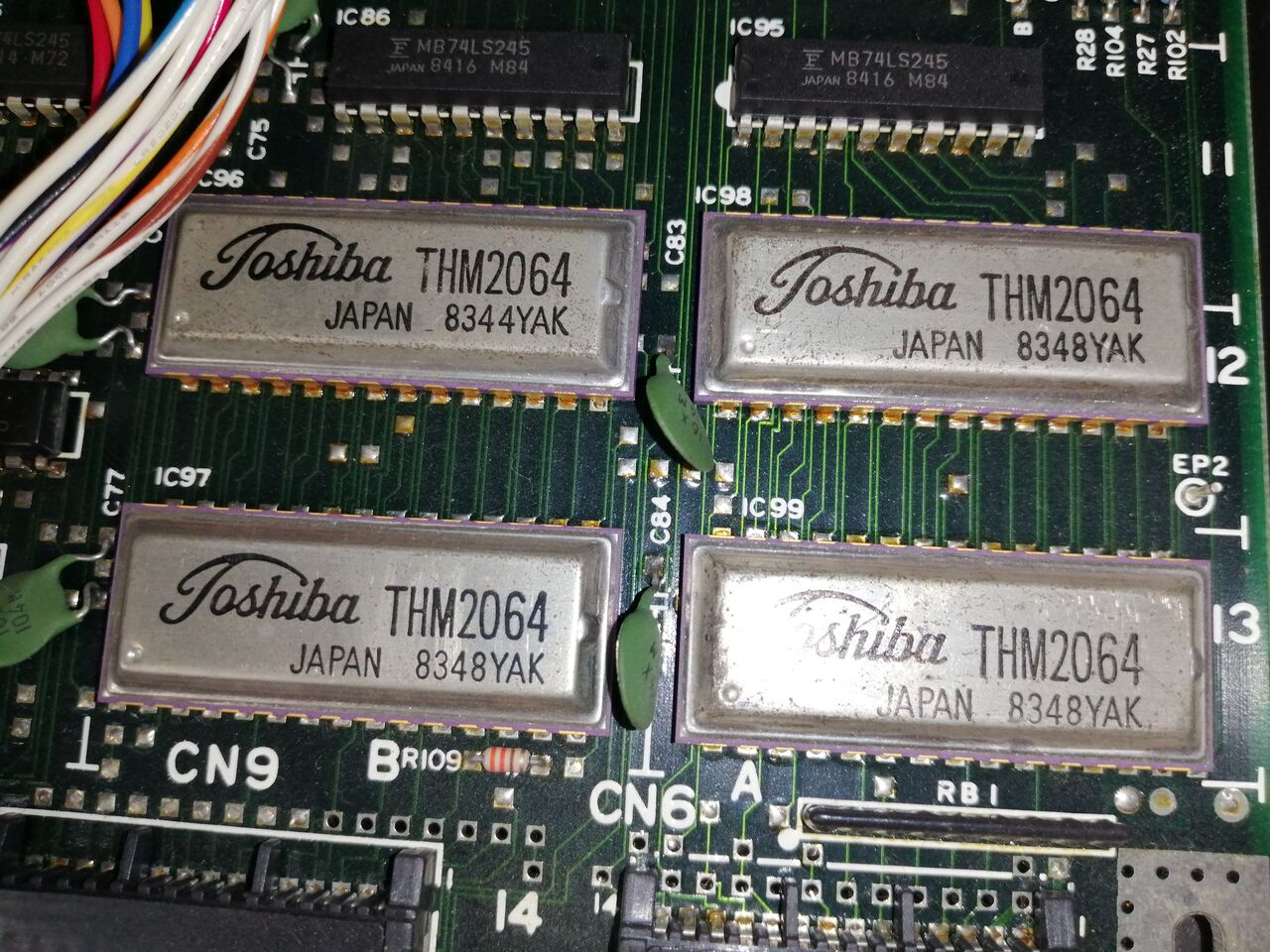

　おまけ。SMC-777CのキャラクタVRAM/アトリビュートRAMと思われるがこういったパッケージはめずらしい。

CBM4032の清掃

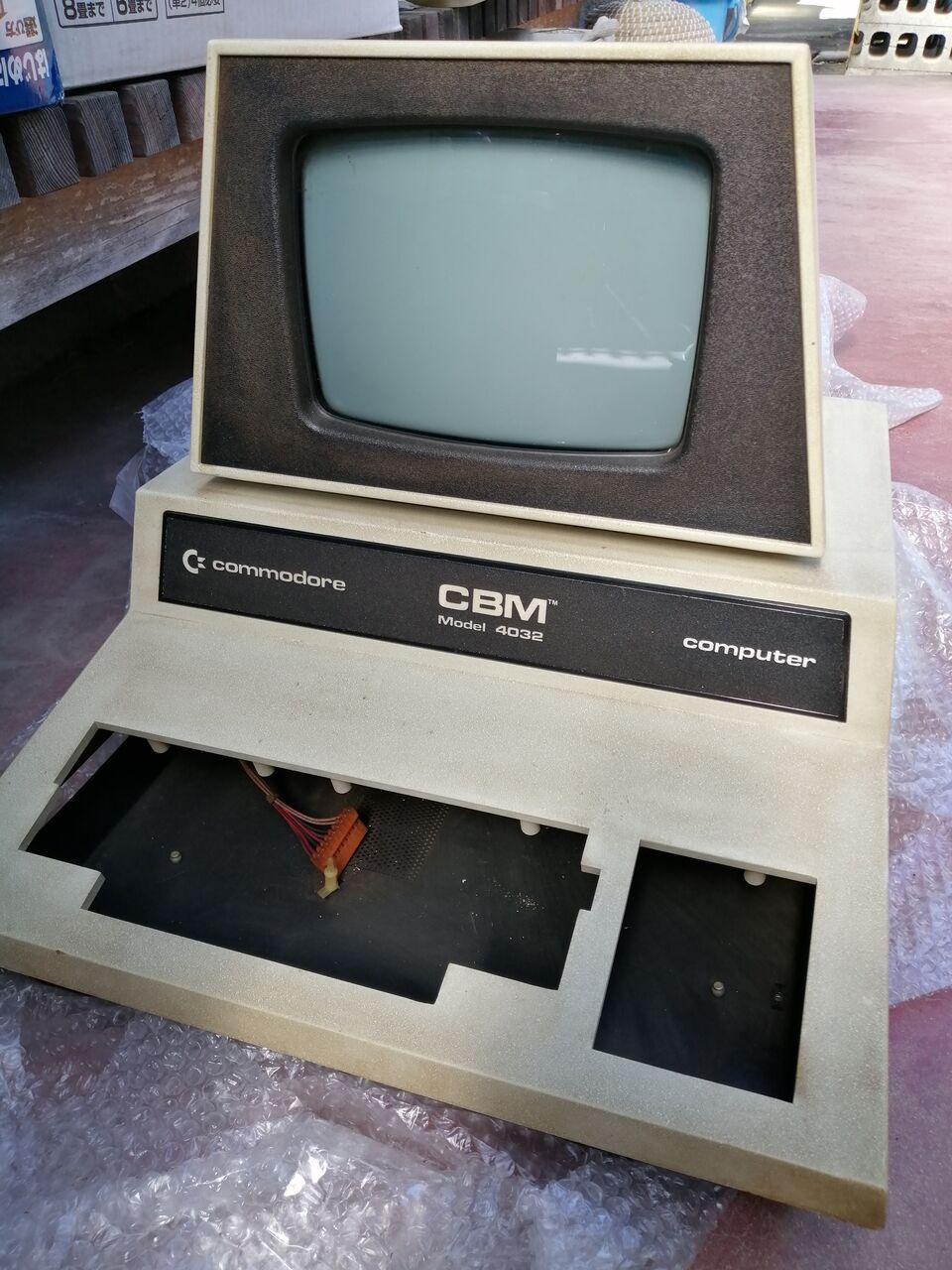

　CBM4032はCBM3032の後継機。12インチCRTモデルもあるらしいがこの9インチCRTモデルはぱっと見CBM3032と変わらない。

　これは喫煙環境で長く使われたせいか全体的に茶色くなっていた。水拭きしてこのくらい。キーボードはヤニを吸った埃だらけでとてもお見せできない。

　筐体上部は鉄板に代わって樹脂製になっている。CRTもボルトをナットで留めていたのがネジに。

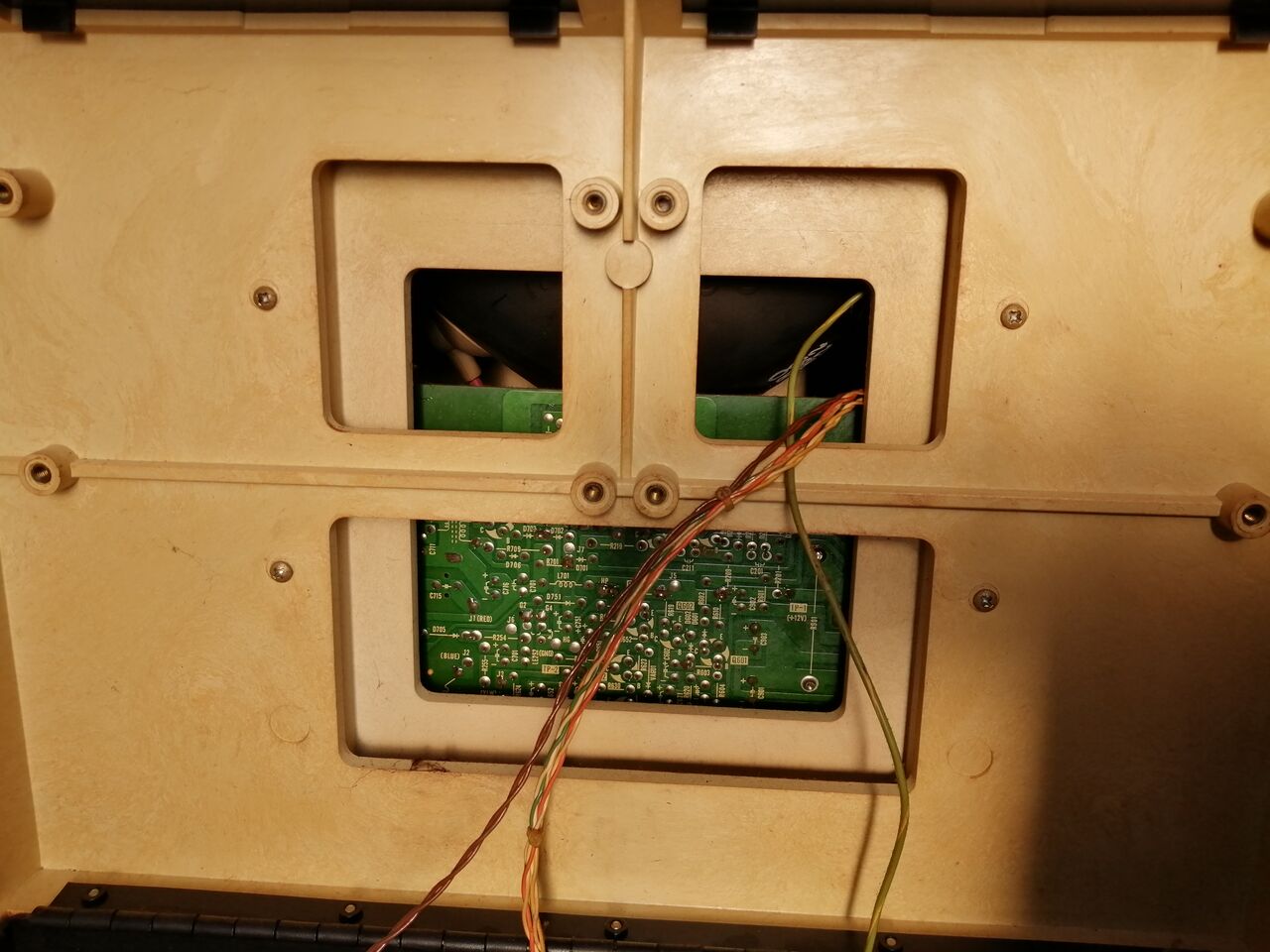

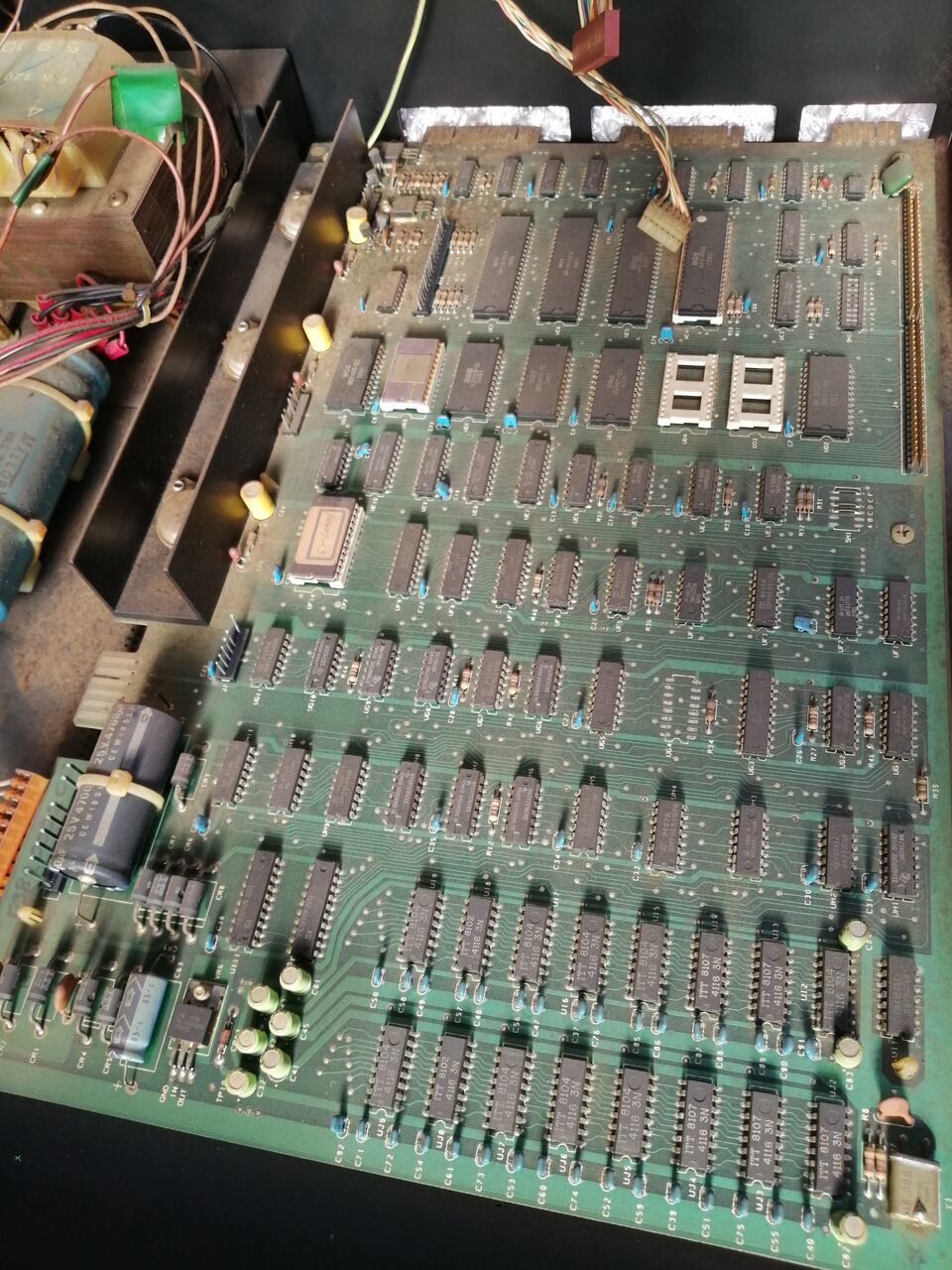

　内部もうっすらと茶色い。本体内にファンなどないので全体的にヤニが降り積もっている。

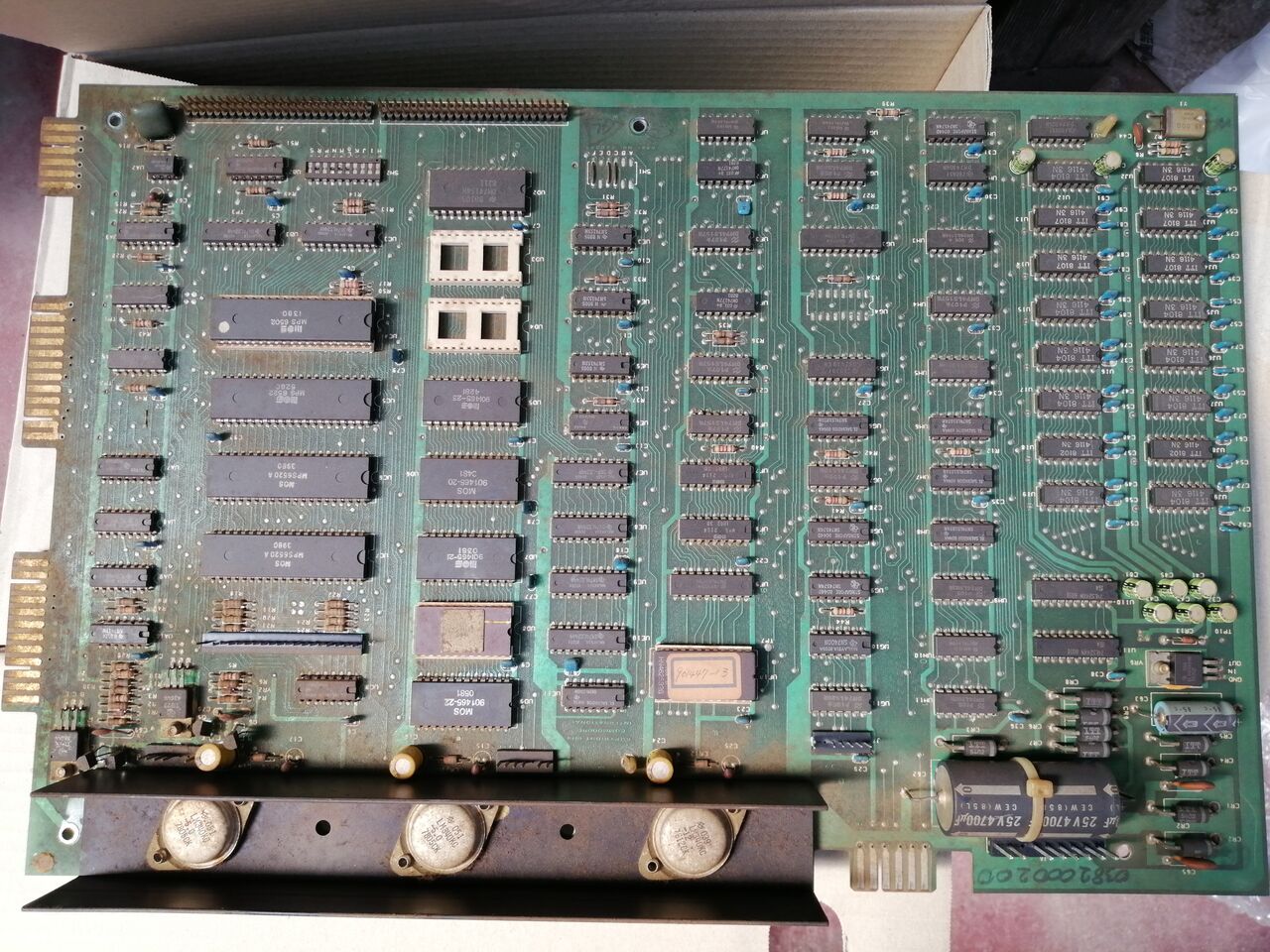

　部品配置はCBM3032と変わらないように見える。

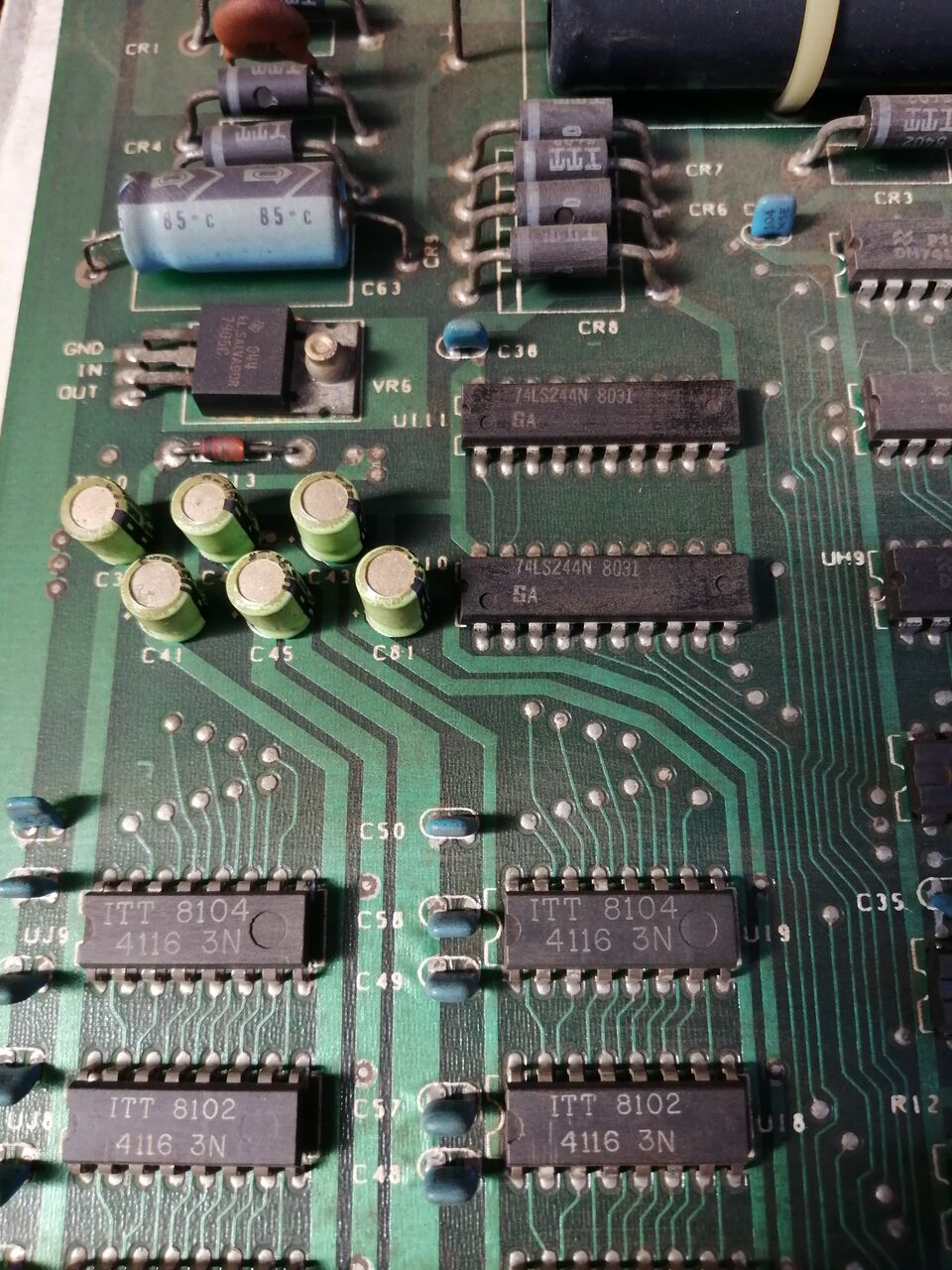

　DRAM,PIA,VIA,ROMが直付け。電源のタンタルコンデンサが電解コンデンサになっている。

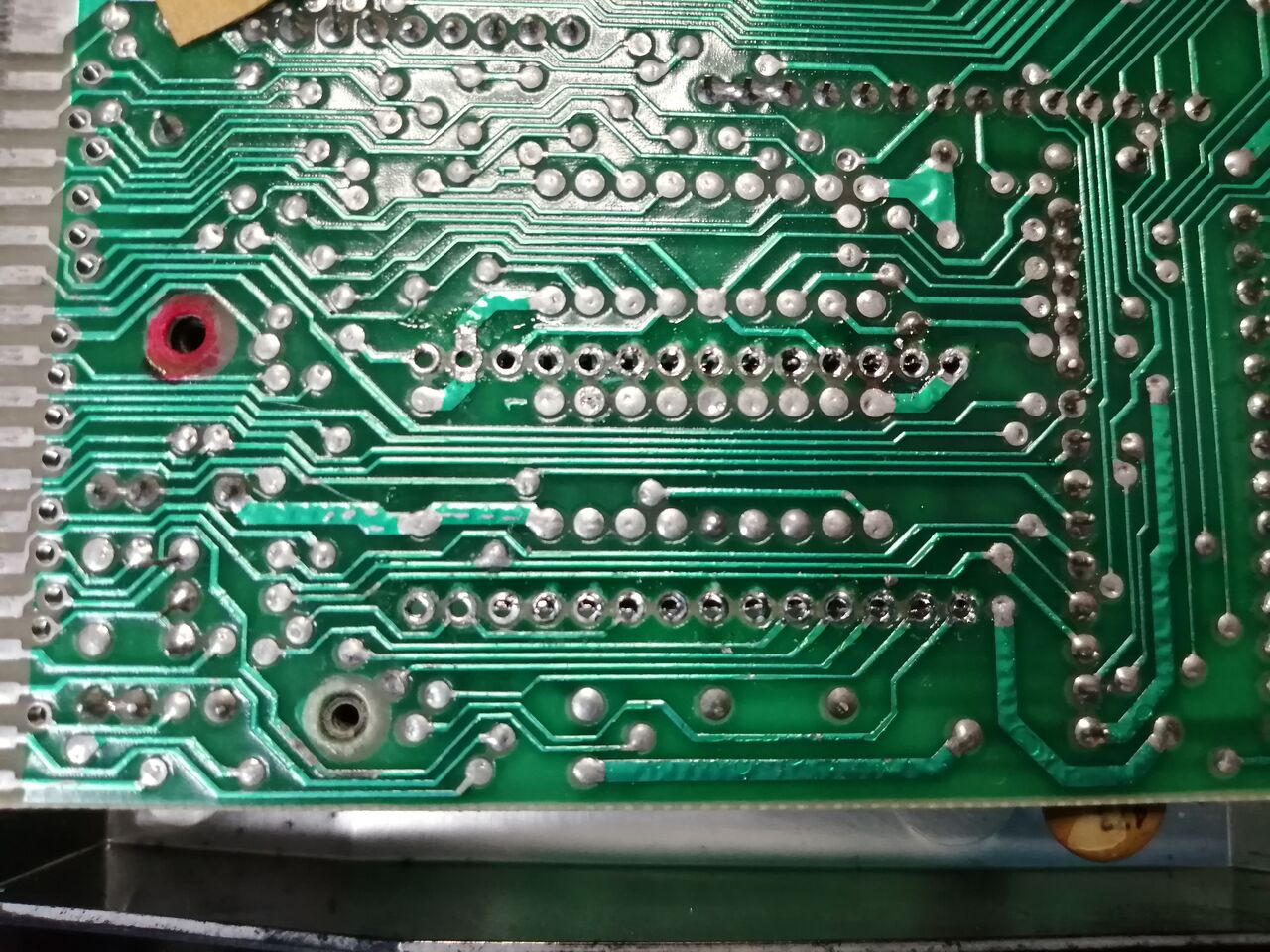

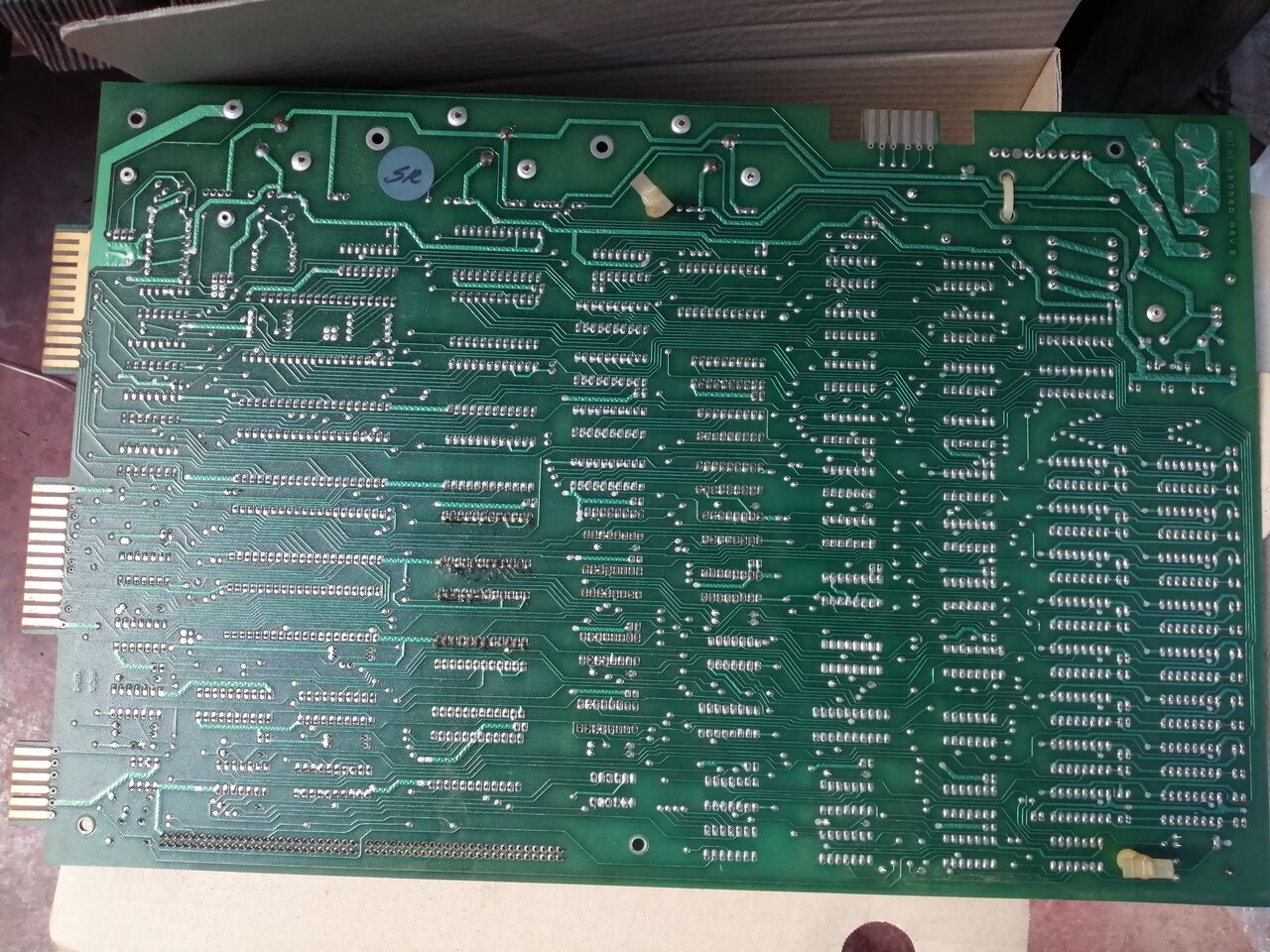

　ROMをリワークしている部分を除いて裏側はきれい。ジャンパもない。

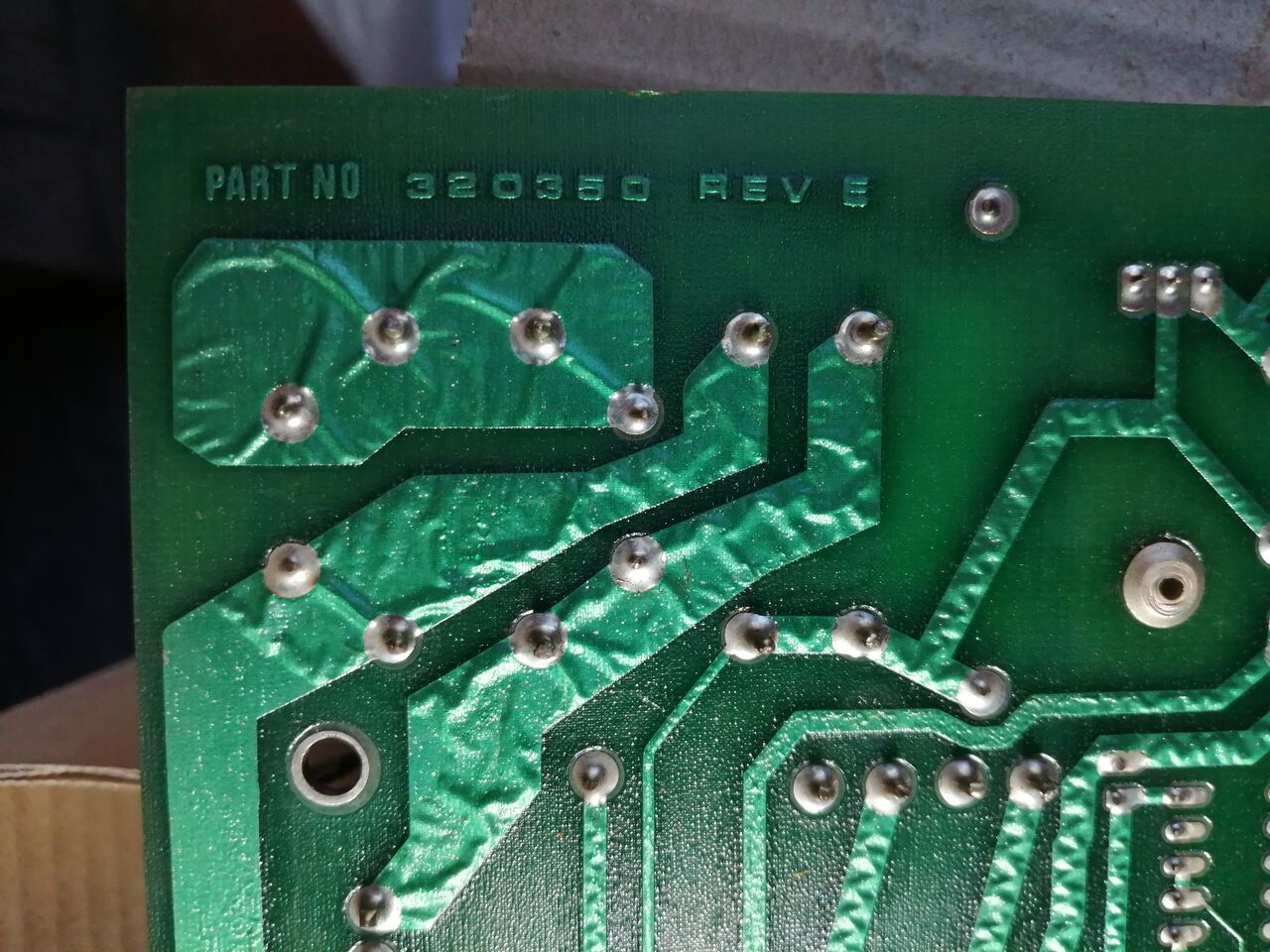

　PART NO 320350 REV E

　ヤニと綿ほこりなのでいきなりアルコールなどの液体をかけたらまずそうなのでブラシで清掃。

サンハヤト 基板専用クリーンブラシ TBP-15

サンハヤト

ぼちぼちつづく。

YISVIDEO YAMAHA MSX YISシリーズ用ビデオ接続アダプタ

　YIS-303/CX5用ビデオ変換アダプタを基板化した。

　RCAジャック　外側の黄色はコンポジットビデオ、内側は音声。3.5mmステレオジャックの出力はL/R音声(モノラル)、Rのみコンポジット信号に切り替え可能。

　回路図

　DIN 5Pソケット(180°)の代わりにDIN 8Pソケットも使用可。どちらにもDIN 5Pプラグはささる。

　接続例。RCAプラグと3.5mmジャックのコンポジットビデオ信号の同時使用は単に並列に繋がってるだけなのでおすすめしません。

　YIS303本体との接続にはDIN 5ピンのケーブルが必要。全結線のMIDIケーブルが使えます。以下は30cmと短く動作確認も行ったもの。

【正規品】 MUSIC WORKS ミュージックワークス MIDIケーブル MDC-0.3 30cm

MUSIC WORKS

　boothのまごころせいじつ堂で配布予定です。

→販売開始しました。YISVIDEO YAMAHA MSX YISシリーズ用ビデオ出力アダプタ

MP-9780 HITACHI VHF COLOR CONVERTER

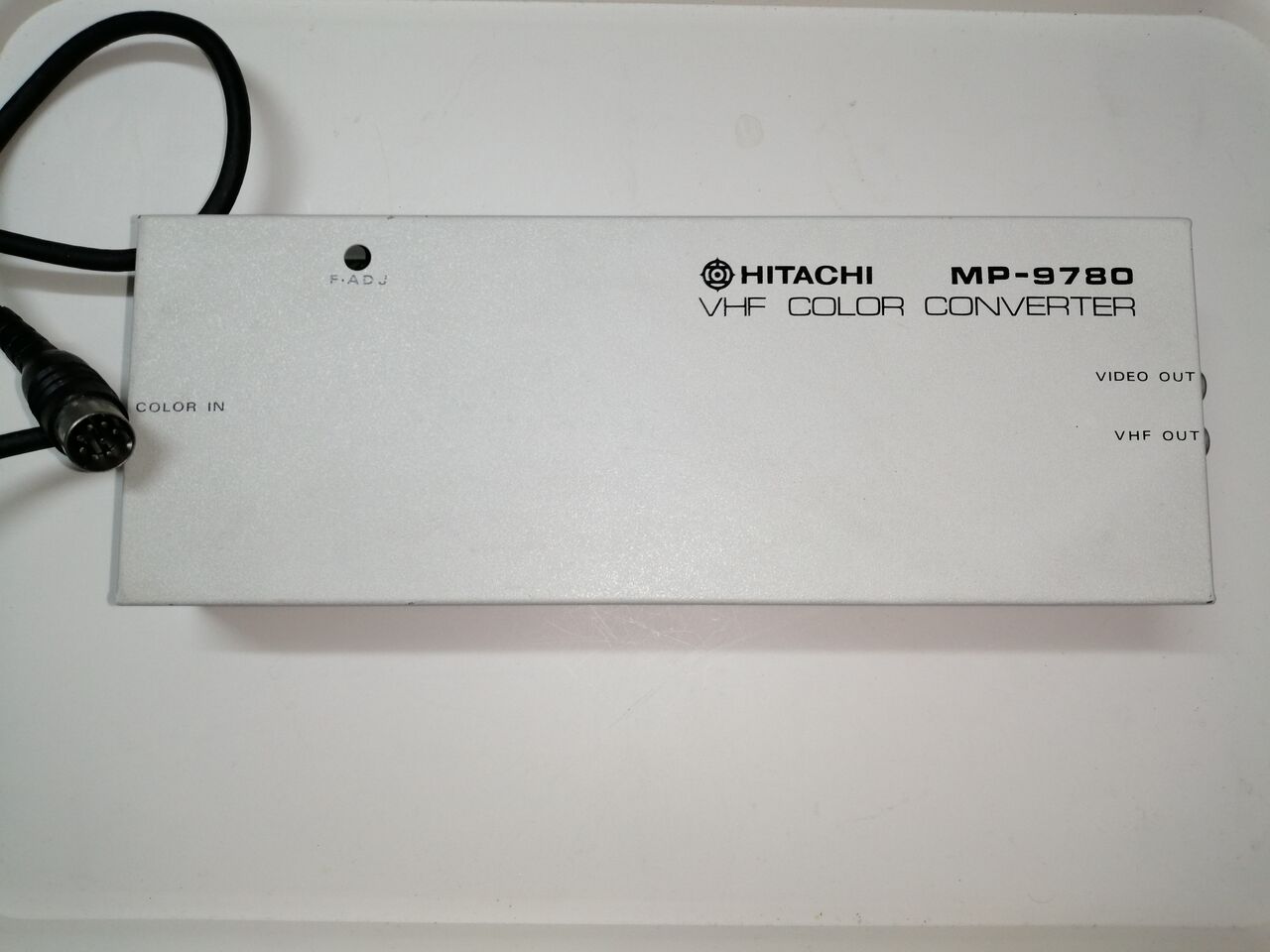

　日立ベーシックマスターJr.用オプションのRFコンバーター MP-9780。重みのある金属ケースでケーブル直出しのDIN 8P デジタルRGB入力、RCAピンジャックによるビデオ出力とRF出力。電源はデジタルRGB入力経由で+12Vを受ける。ベーシックマスターJr.は他のパソコンに見られるようなビデオ信号用のクロック出力を供給していないので、水平同期周波数が合っていれば他の機種どれでもビデオ出力が得られる可能性がある。

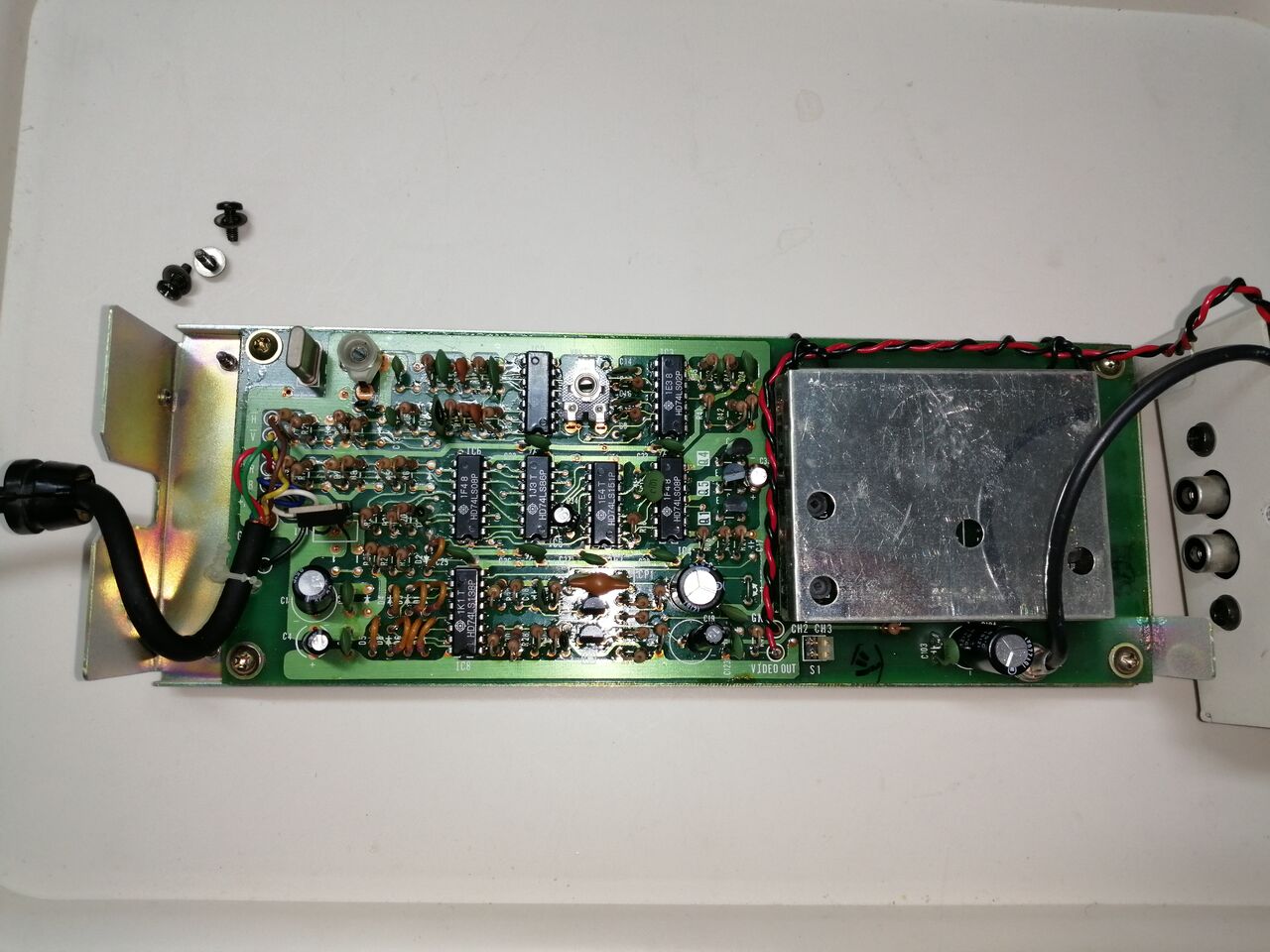

　側面３箇所のネジを外せばカバーを取り外せる。

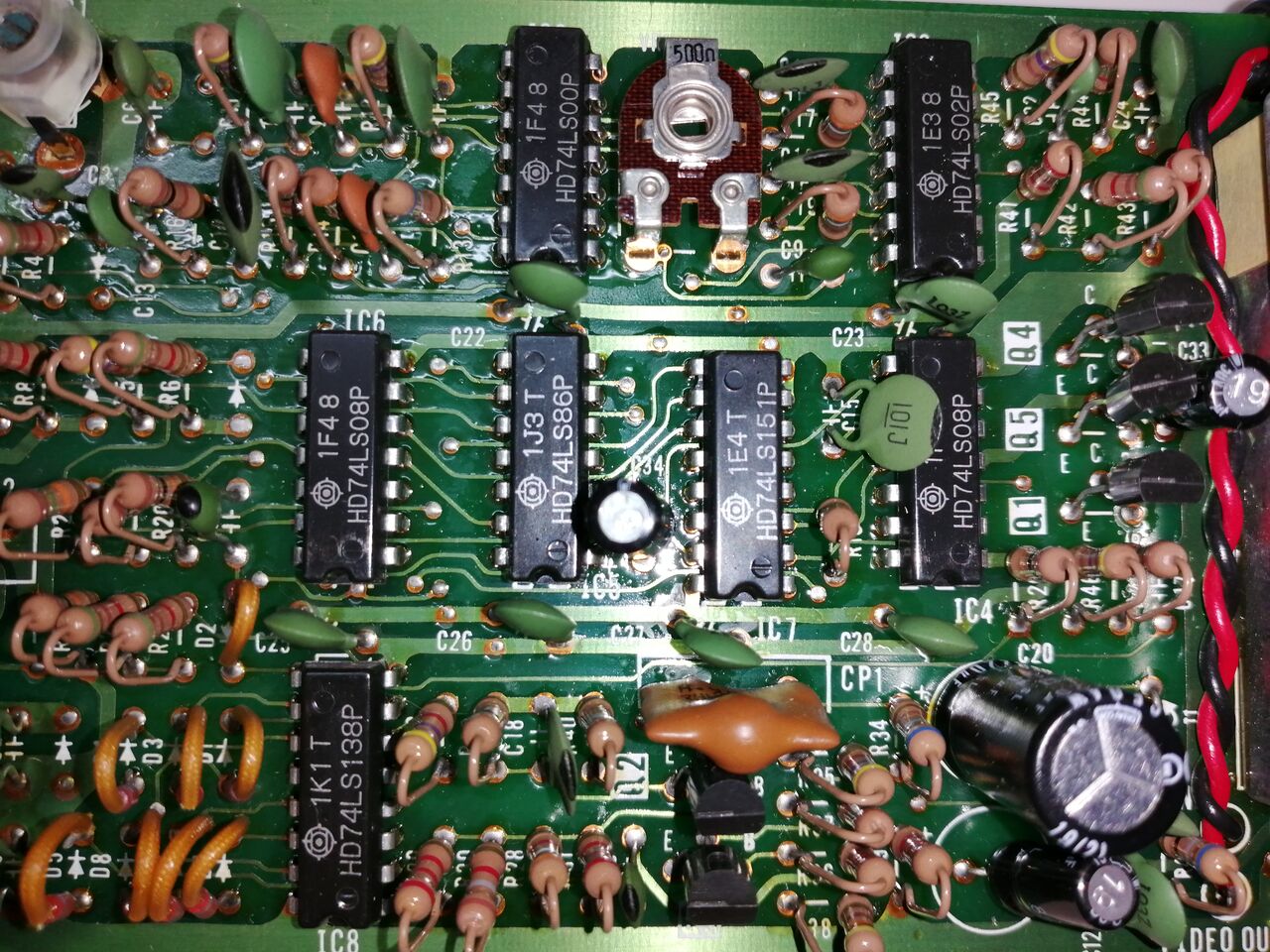

　LS00,LS02,LS08 x2,LS86,LS138,LS151。

覗いただけ。おしまい。

SHARP X1キーボードのケーブル交換

　パソコンテレビX1のキーボードを入手したのだが本体と接続するカールコードの劣化がひどくて動かすたびに樹脂がぼろぼろと剥がれてくる。ちょっとよくないので交換する。

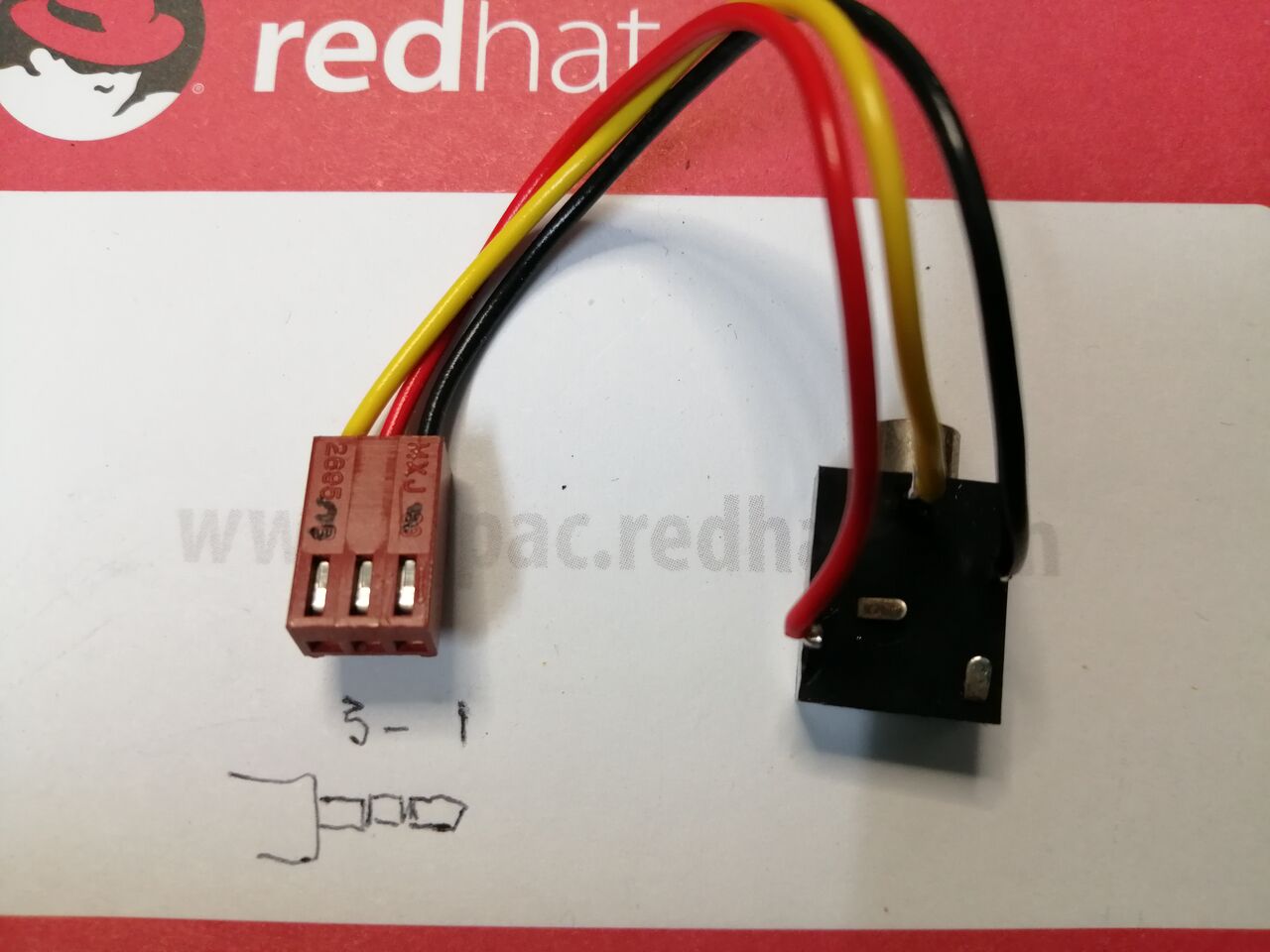

　キーボードは初代X1のもの。本体へは3.5mmの3極プラグ。キーボード側には3Pのコネクタで繋がっている。ピンの対応は左から3-Sleeve 2-Ring 1-Tip 。

　元々のカールコードは捨てるしかないので適当な3Pコネクタと3.5mmステレオジャックを見つけてきて工作。

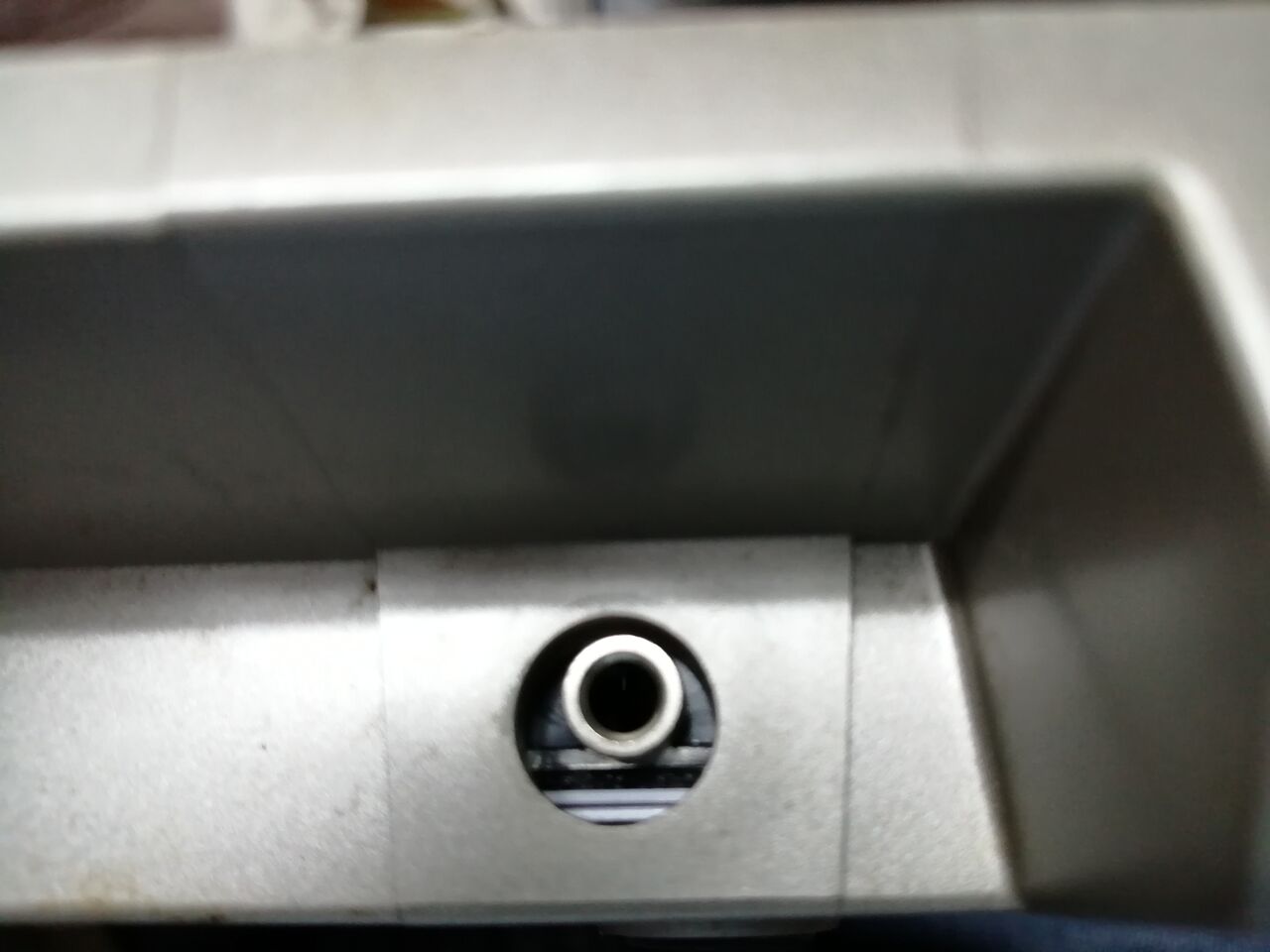

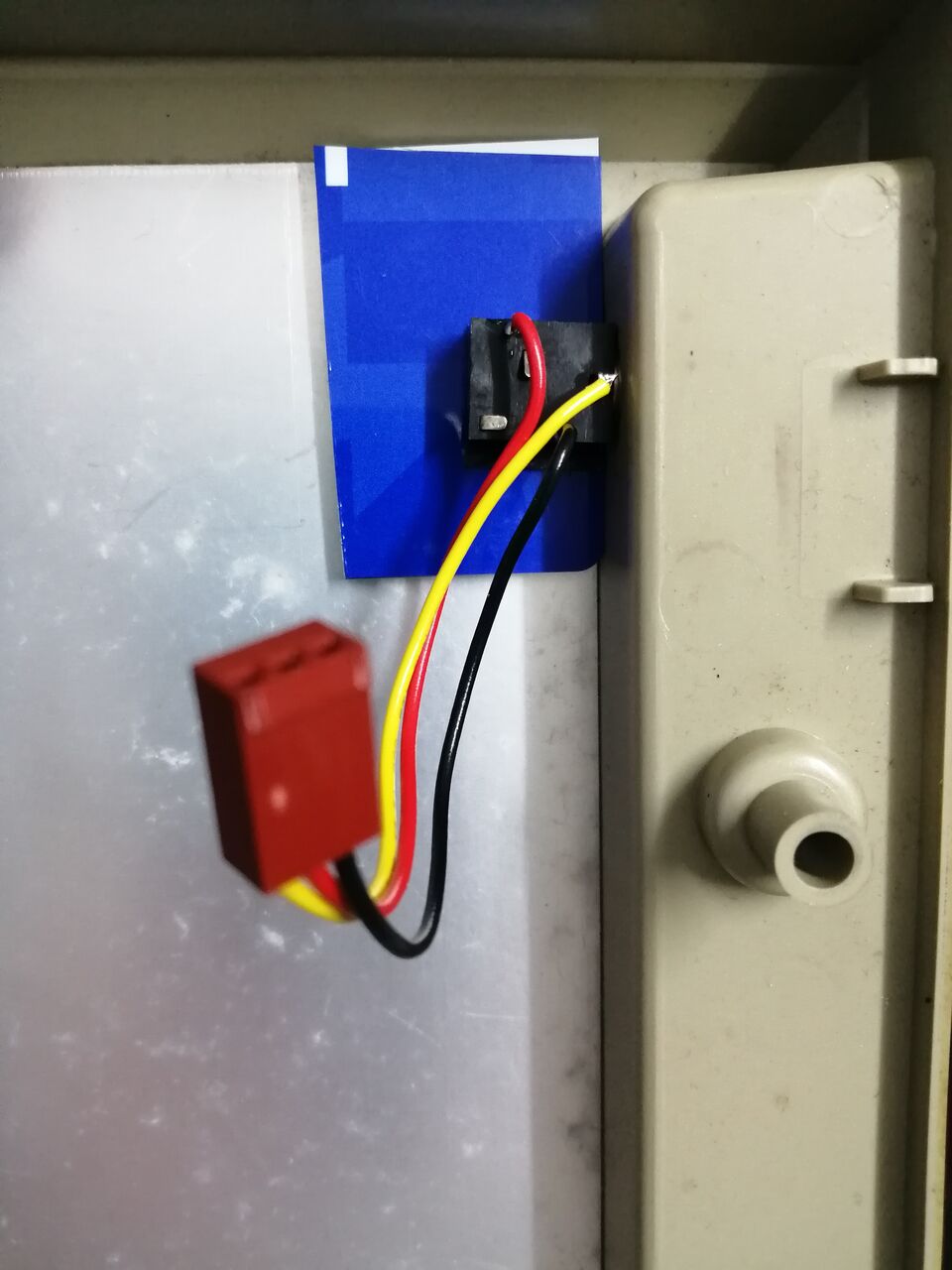

　3.5mmジャックをプラスチック製のポイントカードを使って高さ調整し、両面テープで固定。

　4枚分重ねたが2枚でよかったかな。

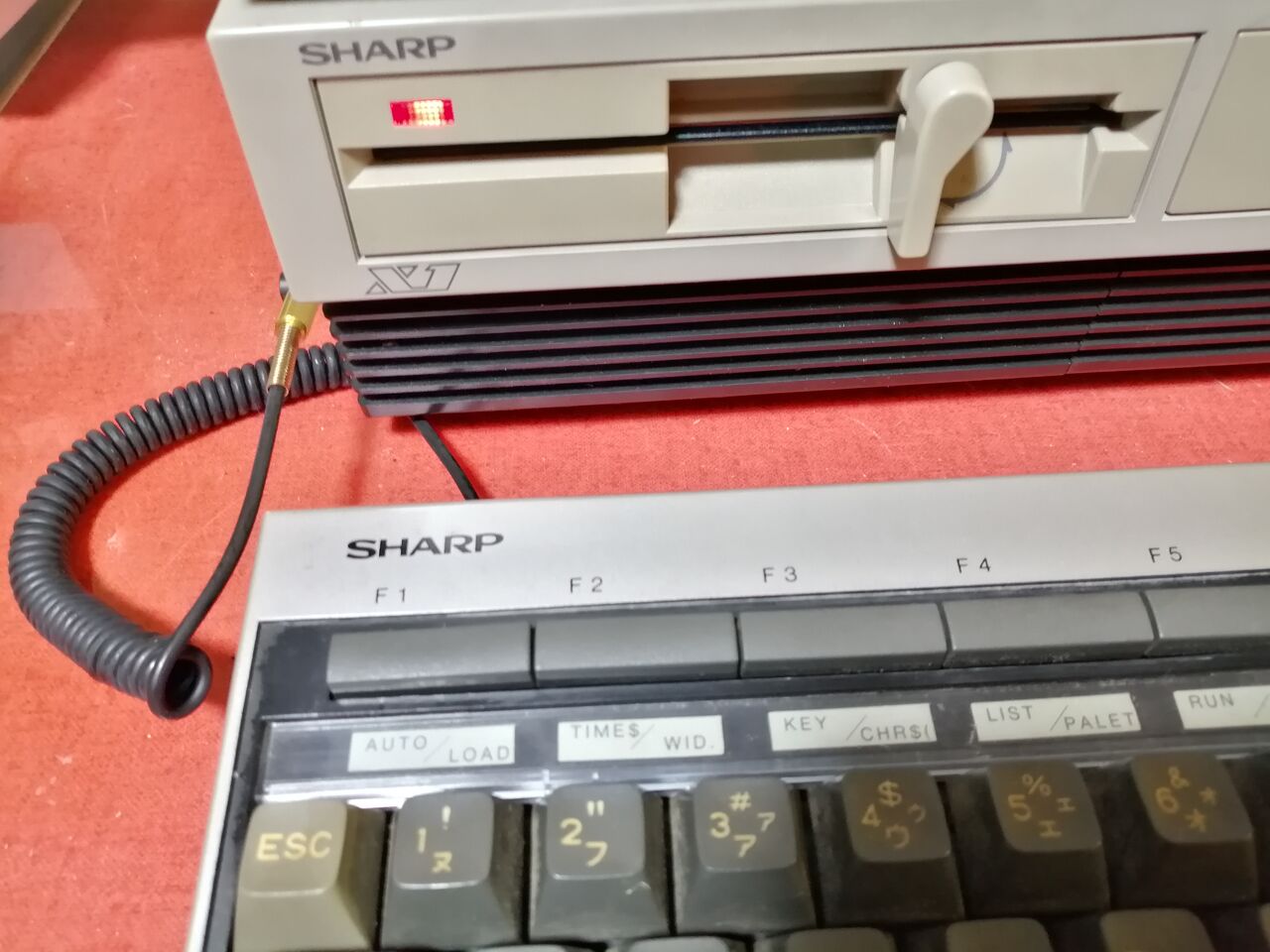

　X1本体との接続には短めのカールコード、片側がＬ字のものを使った。これでOK。

オーディオファン オーディオケーブル 車載用 伸縮 カールコード L字 3.5mm ステレオミニ端子 ホームステレオ/カーステレオなど AFCCBL 13cm

オーディオファン

TIMEX Sinclair 1000（ZX81）の内蔵RAMを16Kにする

　TIMEX Sinclair 1000は2KバイトのRAMを内蔵している。RAMのサイズはワークエリアRAMTOPを読み出すことで確認できる。

PRINT PEEK 16388+256*16389

これで18432(0x4800)と表示されれば2KB、16K RAM PACKを接続していれば32768(0x8000)と表示される。また、このRAMTOPワークエリアに値を書き込むことでBASICのワークエリアを縮小してユーザー向けの機械語の領域を確保できる。マイクロソフト系BASICのCLEAR文に似てますね。

　さてRAMを拡張するにはいくつかの方法がある。エッジコネクタに出ている*RAMCS信号をHにすれば内蔵RAMをdisableにできるので、アドレスデコードを自前で行うことにより任意のメモリ配置ができる。ZX81のメモリマップは以下のとおり。

0x0000-0x1fff ROM 8KB
0x2000-0x3fff 上記ROMのイメージ 8KB
0x4000-0x7fff RAM領域16KB VRAM領域 (*RAMCSはこの領域)
0x8000-0xffff 未使用 32KB

RAM領域16KBに加えROMイメージ領域と未使用の領域を合わせて最大56KBのRAMを設定可能。

作例を探してみる。

Internal 32K RAM for ZX81
32K SRAMを使い、前半を標準の16K RAM領域に、後半を未使用の0x8000~から16KB割り当てる。未使用領域は初期化されないためメモリバックアップが可能。

32k Speichererweiterung Selbstbau
同じく32KB SRAMを使うがROMのイメージ領域8KBと0x8000~から8KBを割り当てている。74HC251 1個によるデコードが巧妙だがこれオープンドレインでない74HC151でないといかんのでは？

https://quix.us/timex/rigter/Thanks@20for@20all@[e-mail]
32K SRAMを2個使い、56KBのRAM領域を実現。バッテリバックアップ付き。

128KB SRAMを使えば1個でフルカバー、GALを使うかなどいろいろ考えたが本体内蔵なら*RAMCSの範囲内、つまり16KBにしたほうがRAMのみで済みシンプルでよい。複雑なのはエッジコネクタでいくらでも外に増設したらよかろうと判断。32KB SRAMを使った改造を行う。

 まず内蔵の2KB SRAMを外す。いつもは外したいICの足に低融点はんだを盛って全体を溶かしながら外していたが、これをすると外したICの足にはんだが糸を引く。そこで通常のはんだを端子ごとに少量追加してはんだ吸い取り器で吸い切り、全部吸い取ったらペンチで足をいじりスルーホールから外していく。こうしてピンセットなどをICと基板の間に差し込んでこじると簡単に外すことができた。

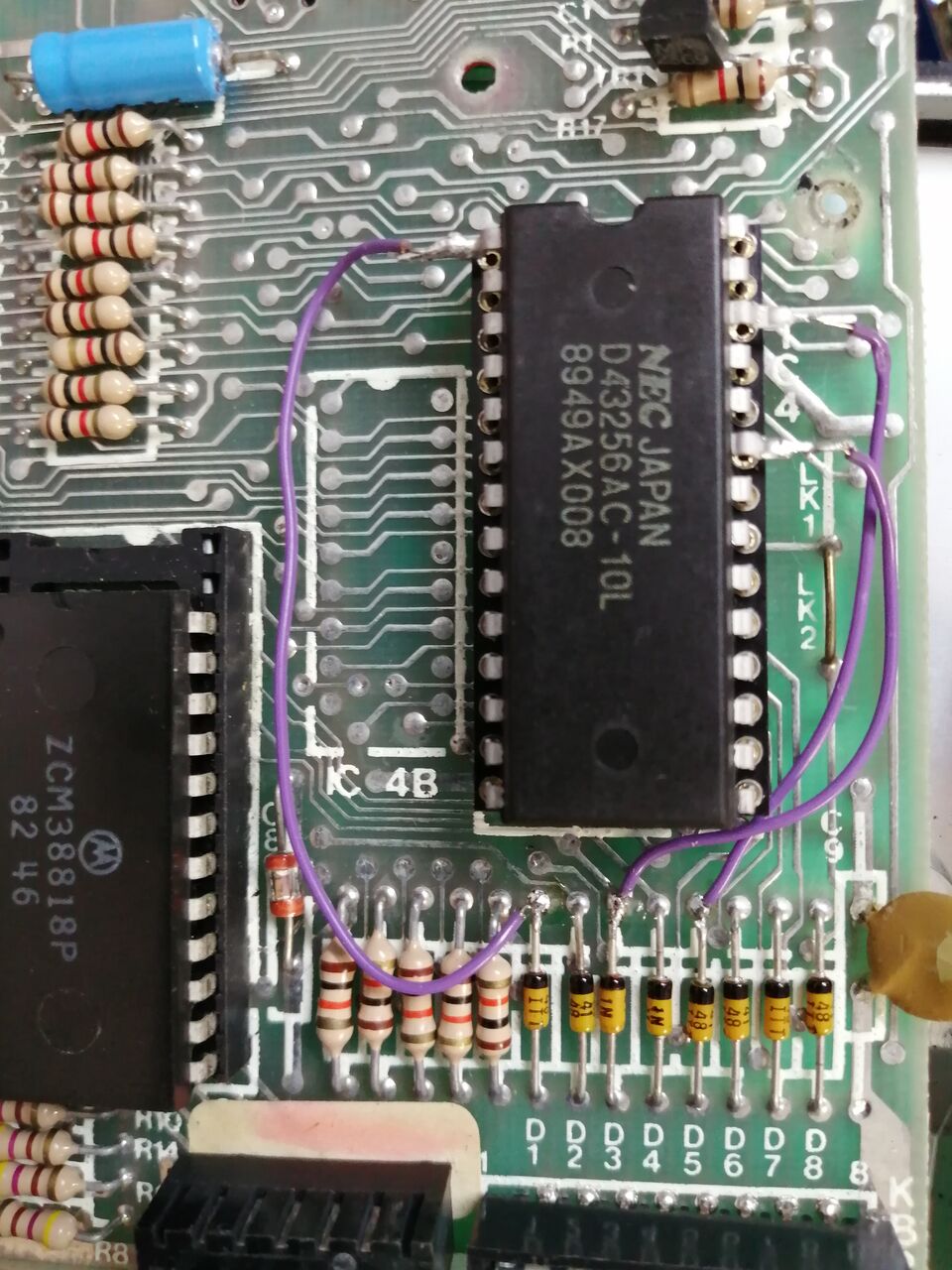

16KBにするために必要なアドレス線はダイオードD1~D8のカソード側に出ているのでここから結線する。32K SRAM 62256のピン1,23,26を起こしてそれぞれをダイオードD1(A11),D3(A12),D5(A13)のカソードと接続。TIMEX Sinclair 1000の場合はA10が配線済みなのでこのままでよいが、1K RAMのZX81ではジャンパLK1からLK2への切り替えが必要。


　ということで割と簡単に内蔵16KB化ができた。外付けRAM PACKが不要になったので消費電力も300mA程度に下がるだろう。
