DINコネクタ変換基板とDINコネクタの入手先

　昔のパソコンなどで使われていた標準DINコネクタの変換基板を作りました。DIN8ピン、6ピン、5ピンに対応し2.54mmピッチで引き出します。

　KiCad5による設計データ/ガーバーはこちら

https://github.com/houmei/DIN8

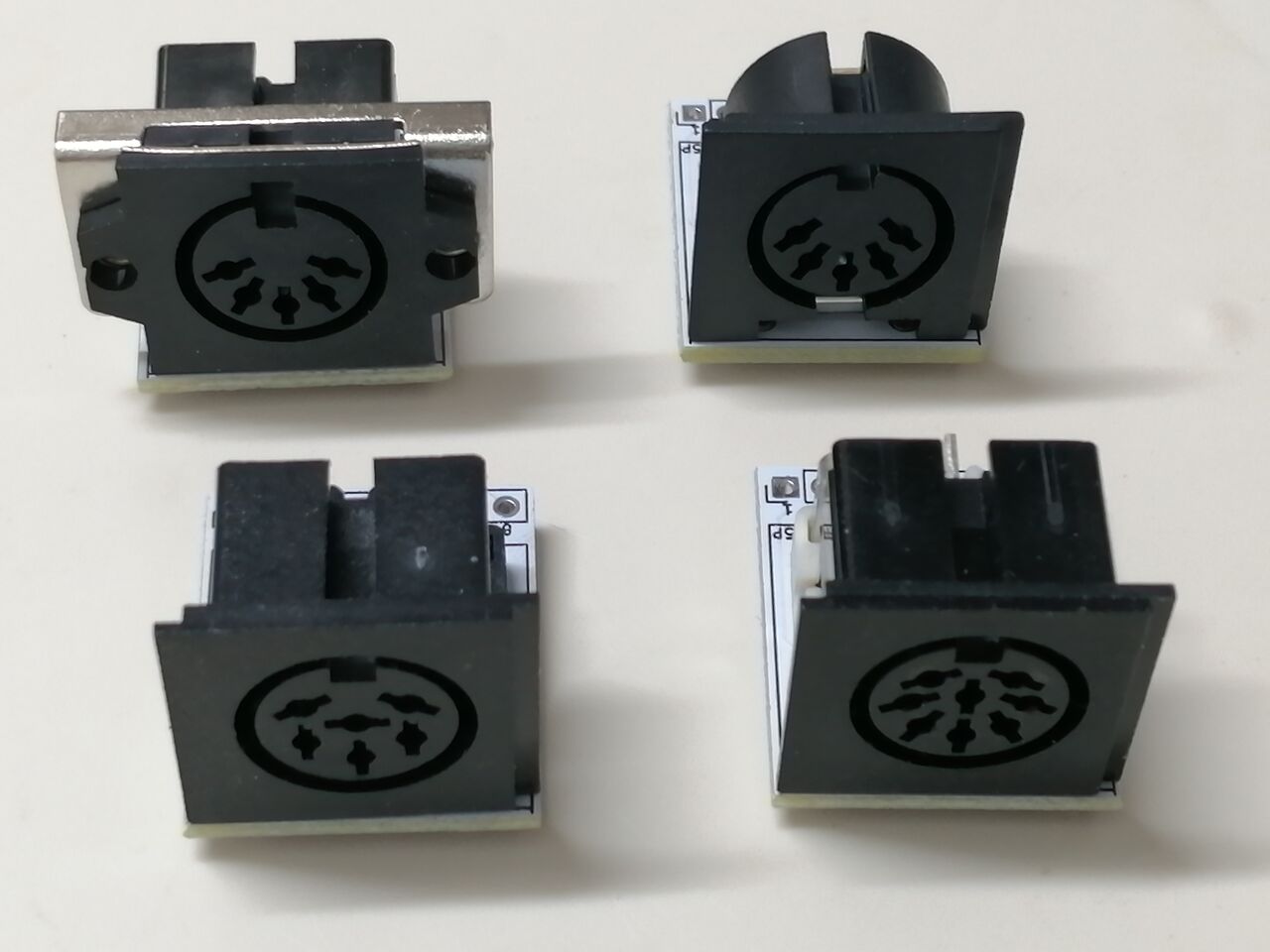

　実装例

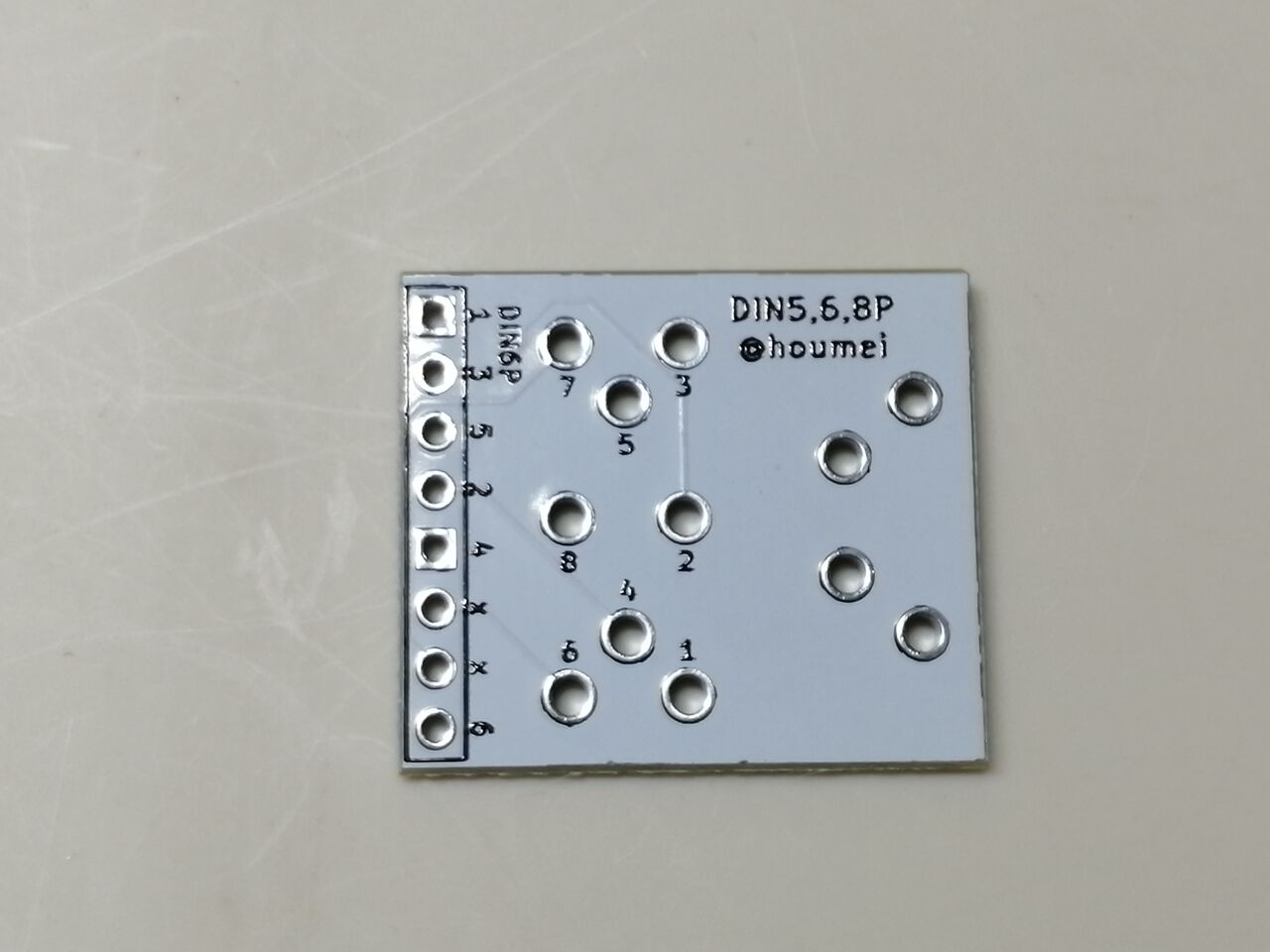

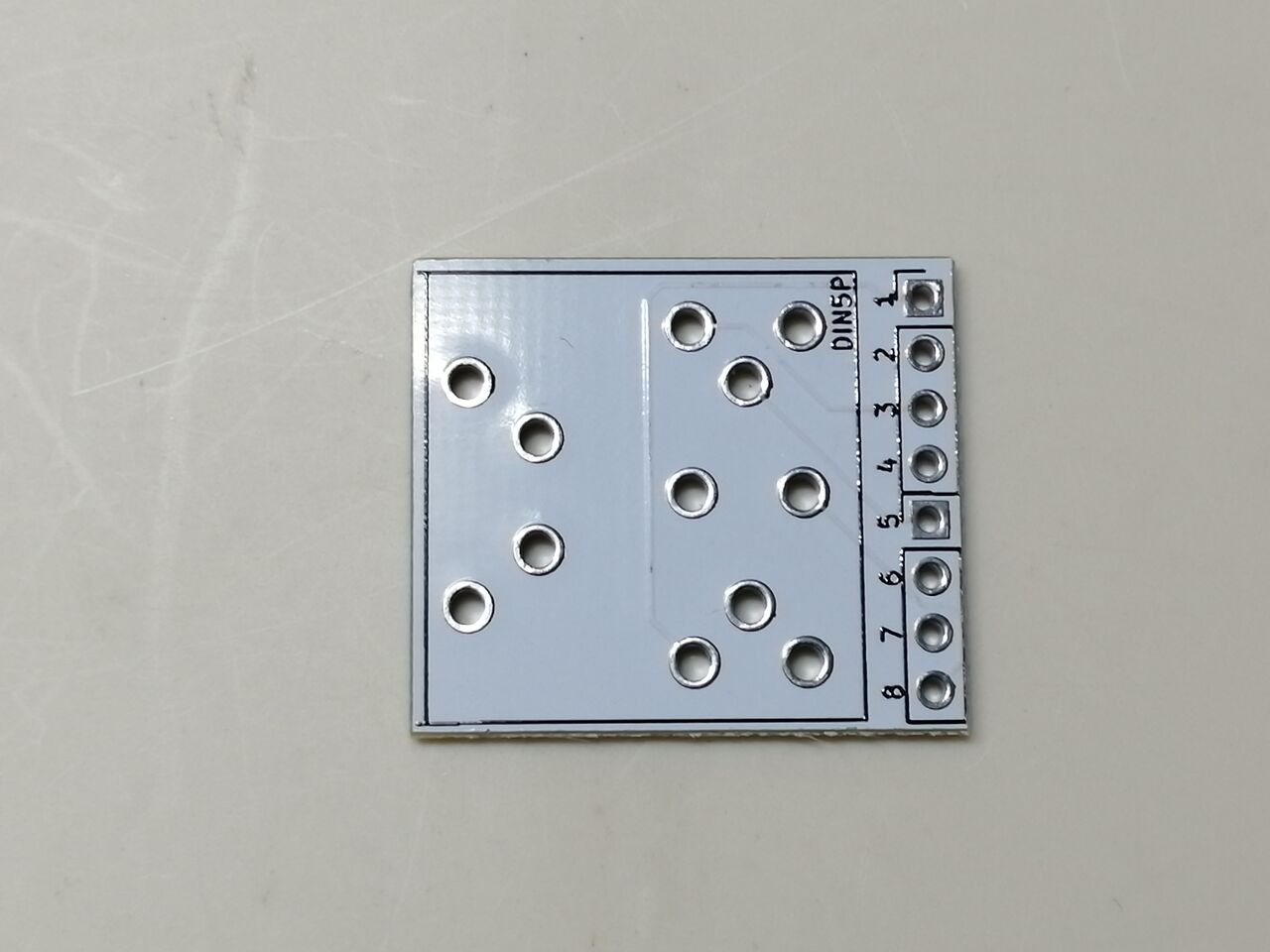

　基板

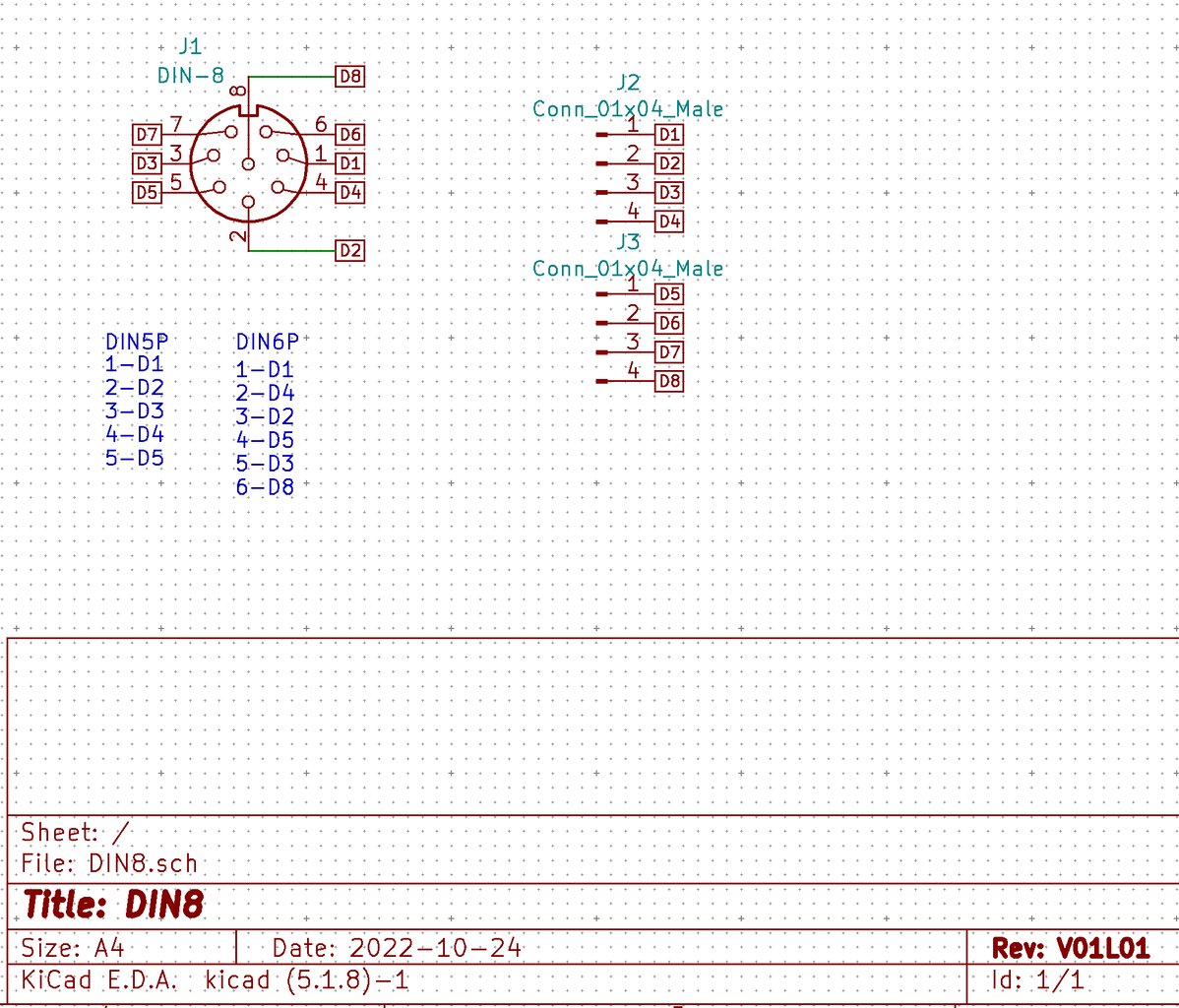

　回路図

　レイアウト

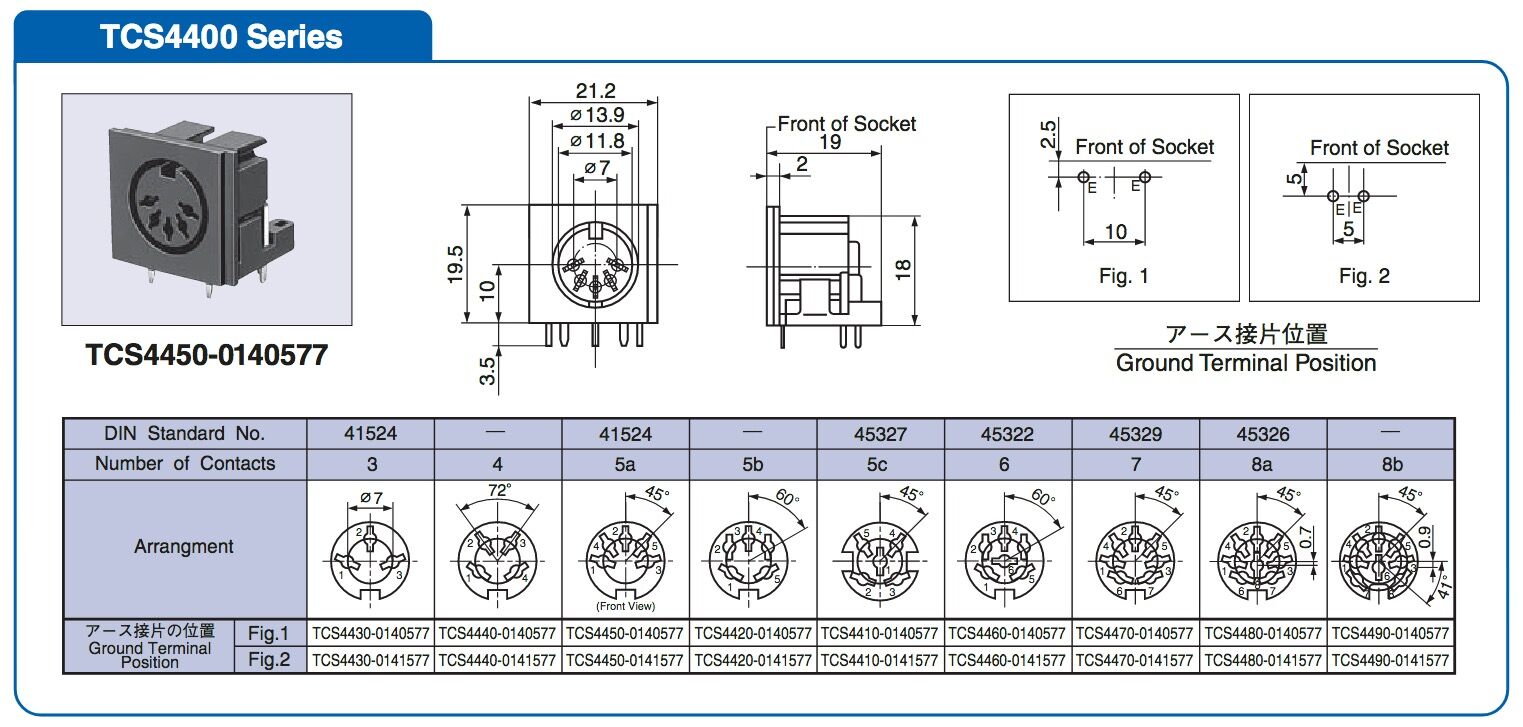

DINコネクタのピン配置。ホシデンの資料より引用。

　DINコネクタはAliexpressで購入できるが10個単位で到着が遅かったりする。国内で扱っているのを探したが在庫限り品がほとんど。

・DIN 5P

秋月電子　基板取付用ＤＩＮソケット（メス）　５Ｐ　１８０°

マルツ　DINジャック 5P 基板取付型【TCS5093-1540577】 ※在庫限り品

・DIN 6P

共立エレショップ　DINコネクタ 6pin基板ソケット[RoHS] TCS4460-0140577

・DIN 8P

若松通商　商品検索　8pinDIN端子メス で検索

→販売開始しました。DINコネクタ変換基板 2枚セット
