PC-8201-90 ニッカドバッテリカセットの修理

　入手したPC-8201のうち一台は単三電池×４本のカートリッジのかわりにPC-8201-90ニッカドバッテリカセットというのが装着されていた。当然？死んでいる。これを修理しよう。

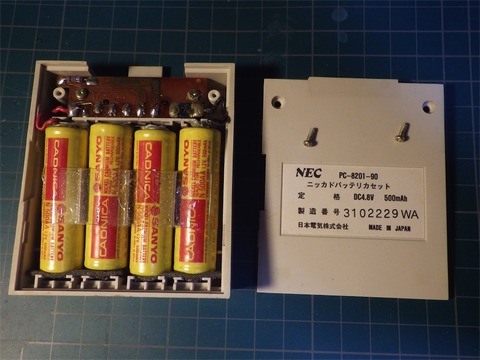

　サンヨーのニッカド電池 1.2V 500mAhが４本。このような電池は今だとニッケル水素電池になってしまった。また、複数本がパックされているものは電器店の電話コーナーに、電話子機の電池として売ってある。
　今回はタブ付の電池を探した。

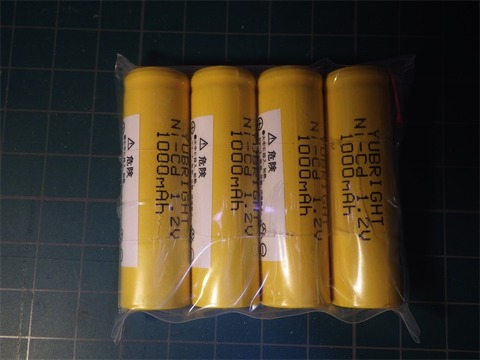

スカイニー ニカド電池 単3形 タブ付 1.2V 1000mAh ≪ 4本組 ≫　BK-1AA1000NC.0 YUBRIGHT 売り上げランキング : 115663 Amazonで詳しく見る by G-Tools

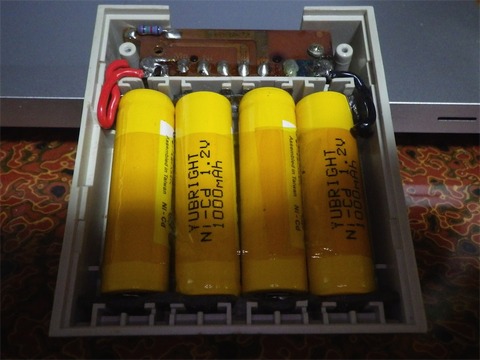

　タブをハンダ付けして置き換える。本来は電池に熱が加わらないよう溶接するらしいが。これをカプトンテープで巻いて固定し内蔵する。ラジコン関連の部材に二次電池を固定するためのテープがあるみたいだが持ってないのでその代わり。




　容量は倍の1000mAhとなった。外付けのACアダプタはDC7V800mAセンタープラスの物を使用した。問題なく充電できている。

PC-8201 内蔵バッテリの交換

　PC-8201全色。赤いのはK氏より預かったもの。



　相当古いものなので中を開けて確認すると、バックアップ用のバッテリが腐食している。起動はするんで生きてはいるのだが。







　さて、この形のバッテリだが探してもなかなか見つけられなかった。ニッカド電池のものはないみたいだ。以下の物を手配した。ちなみにこれはAmiga500の増設RAM+RTCのバックアップ電池と同じ形。

ニッケル水素ボタン電池【3/V80H-074763】3.6V(梅澤無線電機)
ボタン形ニッケル水素組電池 3個組/積層形/PIN端子【3/V80H-074763】(マルツ)








　こんな感じで交換。OK。






　なおスーパーキャパシタ(1F)でもOKだった。
