秋月 ＰＩＣマイコンデジタル時計キット Ｖｅｒ．３（卓上型）

　五年以上前に作りかけて放置していた秋月電子のデジタル時計キットをようやく完成させた。

ＰＩＣマイコンデジタル時計キット　Ｖｅｒ．３（卓上型）

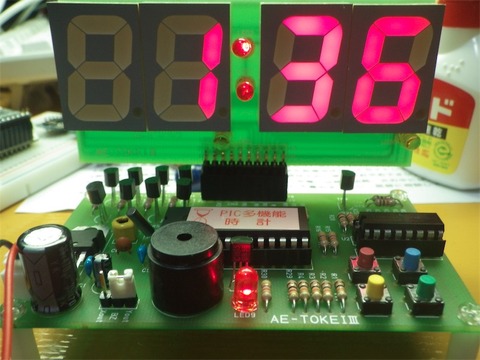

　が、最初はこうなっちゃったのよね。ハンダブリッジしていた。



　このキットはベースが同じで大型の16セグLEDを使ったキットがある。

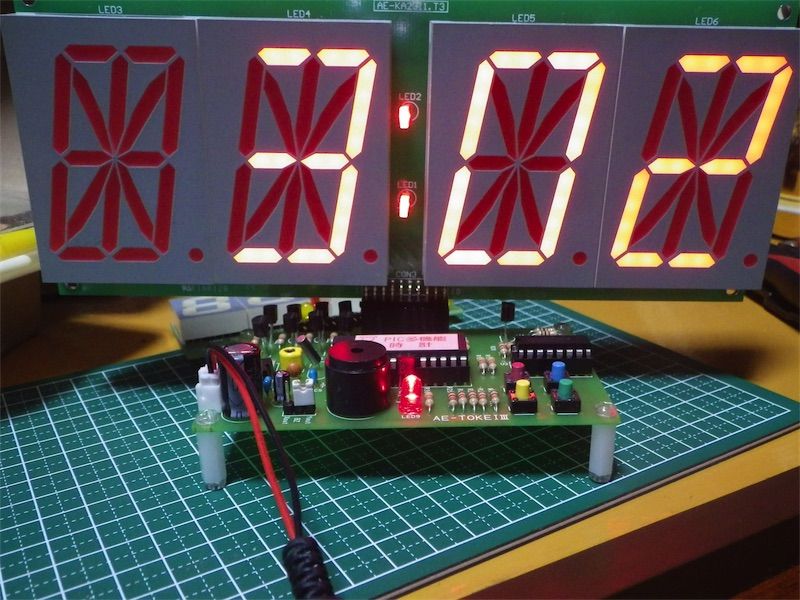

超大型表示マイコンデジタル時計キットＶｅｒ．４

　以下の超大型4桁LED表示キットを使えば、同等のものができる。
超大型４桁ＬＥＤ表示キット

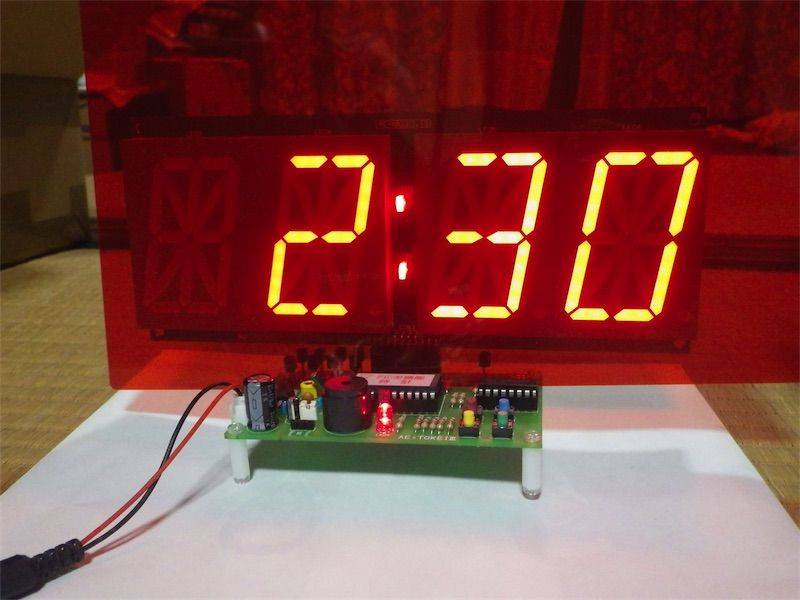

　これに百円ショップで買ってきた、暗記用の赤い下敷きを通すと見やすくなる。



　電源は別。さてこんな感じで表示されるとなると、時計本体部分をArduinoかなんかで作って差し替えてもいいかなと思いますね。

MB6885 ベーシックマスターJr.のリビジョン違い

　MB6885 ベーシックマスターJr.が二台揃ったのでくらべてみると微妙に違いがあった。ROMの内容までは見ていないが型番は変わらないので、コストダウンのためのハードウェア修正が主だと思われる。
　製造型番はY2Aで始まるものとY2Gで始まるもの。

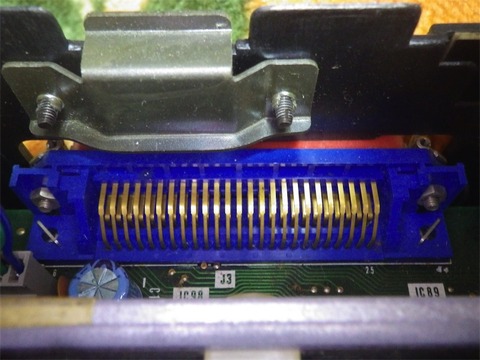

背面。Y2Aは上カバーを背面左右のネジ(黒)で固定しているが、Y2Gはない。本体側にはネジ穴は残っている。また、Y2Aは拡張ポート上部に金具がネジ止めしてあるが、Y2Gではなくなっている。




　内部。Y2Aは先程の金具がある。Y2Gは基板に集合抵抗がある。

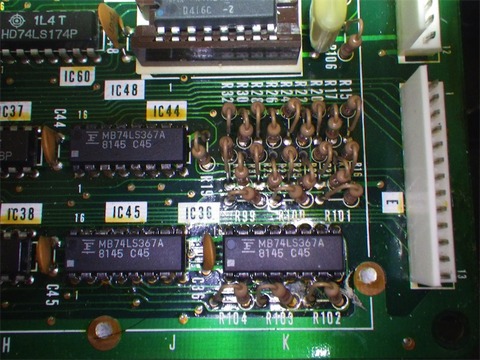

　基板下部、DRAMの下の方。Y2AからY2Gは抵抗の本数が減っている。一部は集合抵抗に置き換わっているようだ。

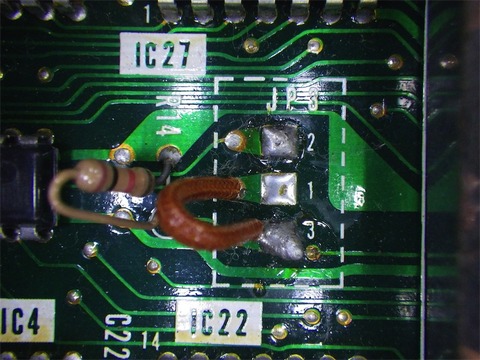

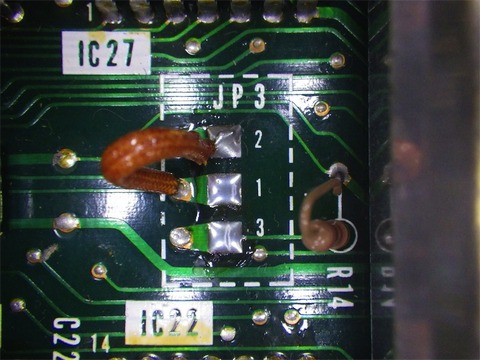

　基板中央、シールドの左側。ジャンパの位置が違うが、これは個別設定の可能性もある。



　回路図持ってないので観察しただけ。
