MacBookPro15 Late2011のヒートガンによる修理

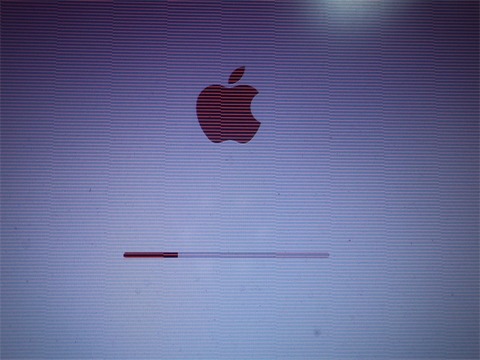

　使用していたMacBookProのブラウザ画面が突然乱れて操作できなくなったので再起動したら赤い横縞が出てブートしなくなった。



　これはGPUの接触不良でMBP15 Late2011モデルではよく知られた故障。自分のは中古で購入してChromeを使用していると突然落ちるというような現象が起きていた。だましだまし使ってたら落ちなくなったが、不安だったので以下の修理に出した。調査の結果は問題なしで対策もされず。
MacBook Pro ビデオの問題に対するリペアエクステンションプログラム

　今年の夏は暑くてトラックパッドにも異常が出るほど。加えてキーボードを本体の上に重ねて使っていたためついにやられてしまったらしい。困りましたよこれは。同等以上の代替機なんてすぐには買えないぞ。とりあえず代わりのMacminiを借りられることになったので、MBP15 Late2011の修理に手を出してみることにした。

　さてここで頼りになるのがiFixitのサイト。いろんな機種の分解方法が写真付きで載っている。
iFixit MacBook Pro 15" Unibody Late 2011

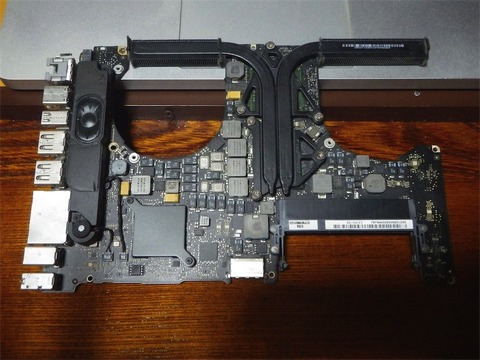

　広い机とドライバー類を用意して分解。ロジックボードを取り出す。バッテリーは本体から外さなくても大丈夫。なので、バッテリーを固定しているY字のネジ用ドライバーはこの場合はいらない。

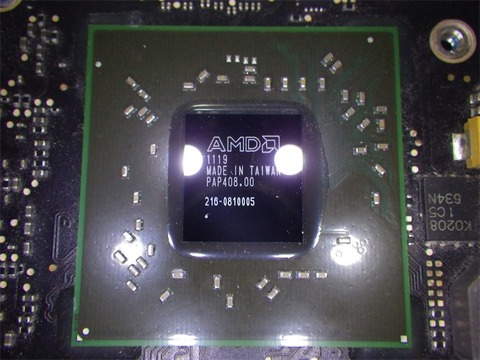

　ヒートパイプを外してグリスを拭く。問題のGPU部分。


　ヒートガンで接触不良と思われるGPU部分をあぶり修理する。BGAパッケージのはんだボールが溶けて再度ハンダ付けされるというしくみ。1800Wヒートガンにて10cm上から2分、5cm上から1分でやってみた。
　ふたたびiFixitを参照しながら組み直す。起動。OK。助かった。
数日使ってみたが一回だけ画面全体が乱れたことがあった。完全には直ってないらしい。
　この修理方法は最後の手段であり本体を壊しても問題ない(私の場合は代替機あり)ときに検討すべき。

MTK【 ヒートガン (HT1800) 】4種類ノズル付 1800W 2段階 風量切替機能付き ホットガン 110V 50Hz-60HzDIY 修理 補修 日曜大工 乾燥 剥離 加工 HT1800 MTK(エムティーケー) 売り上げランキング : 794 Amazonで詳しく見る by G-Tools

GIWOX 16in1 プロフェッショナル修理用ツールキット 精密ドライバーセット 高品質なPVC吸盤　携帯電話 スマホ 修理 ・開腹・分解・修復 ツール　iPhone 3GS 4 4S 5 5S 6 6 Plus iPad 1 2 3 4 iPod iTouch Samsung S2 S3 S4 S5 S6 Nokia Huawei LG Motorola等 スマートフォン・携帯電話・タブレット用メンテナンスツール キット/工具 GIWOX 売り上げランキング : 8534 Amazonで詳しく見る by G-Tools

YIS-303/CX5用ビデオ接続アダプタ

　ヤマハのMSX、YIS-303を入手した。これ、ビデオとオーディオの出力が5PINのDINコネクタなので変換用の基板を作った。

Home » Wiki » Yamaha YIS-303
YAMAHA CX5




　YIS-303本体側とは5ピンのDINケーブルで接続する。MIDIケーブルが流用できるが、MIDIケーブルの中には全結線していないものがあるので注意。（MIDI自体は全結線する必要がないため）
3ピンプラグをRCA2個にするケーブルを使ってビデオ、オーディオ出力に接続する。


　LEDは通電確認用。






その他資料：
CX5M.net
MSX-AUDIO music keyboard

改造すれば内蔵メモリ16KBを32KBに拡張できる。DRAM拡張 LS244×2 MB81416(120ns)×2 16K×4bit品

中華レーザー彫刻機をレーザーカッターに変えるためのメモ

　40W CO2レーザーカッター、ベクトルデータを扱ってアクリルなどを任意形状にカットするにはどうしたらよいか。付属ソフトでの扱い方はよくわからないし、なによりWindowsXPで動作するのでそろそろなんとかしたい。持ち主であるminemaz氏と電話しながら色々検索したら、reprap系3Dプリンタのコントローラが使えそうなことがわかった。以下は議事録代わりのメモ。

　アップグレーキットというのは存在する。BeagleBoardBlackをベースにしたコントローラに載せ換える。ただし日本には送ってくれないみたい。
Lasersaur Shield K40 Laser USB Controller for Replacement of MoshiDraw Controller
UPGRADE LinuxCNC Controller CO2 LASER ENGRAVING CUTTING MACHINE ENGRAVER CUTTER(ebay)

　もうちょっと探してみるとArduino MEGA2540+RAMPS1.4というのがあった。このRAMPS1.4というのはreprap系3Dプリンタのコントローラで、さきほどのアップグレードキットにも使われていた。そうだよね、同じCNCだ。

Upgrade That Cheap-o Laser Cutter!(HACK A DAY)
40 Watt Chinese CO2 Laser Upgrade with RAMPS & Arudino(Adventures in DIY Engineers)
InkScapeのプラグインとして実行できるようだ。

OSOYOO 3D Printer Kit with RAMPS 1.4 Controller + Mega 2560 board + 5pcs A4988 Stepper Motor Driver with Heatsink + LCD 12864 Graphic Smart Display Controller with Adapter For Arduino RepRap(amazon.com)

　日本のアマゾンにもあった。

サインスマート RAMPS 1.4 3Dプリンターをはじめよう 互換キット(Mega 2560 R3 + A4988 for Arduino RepRap) 詳細なチュートリアルPDF提供

RAMPS 1.4 互換 コントローラ Controller Reprap 3Dプリンター
Kuman　KY57　RAMPS 1.4 互換 コントローラ Controller Reprap 3Dプリンター　3Dプリンター基板セット+ヒートシンク

メモ：ロジアナ ZEROPLUS LAP-C

　ロジック・アナライザ、ZEROPLUS LAP-CのソフトウェアがWindows10対応になり、これまで別売だったプロトコルが付いてくるようになったそうだ。

ZEROPLUS社のLAP-CシリーズのロジアナがWindows 10に対応(しなぷすの独り言)
ZEROPLUSのLAP-CがWIn10に対応&追加プロトコル無料(博多電子工作室)

私のはいちばん安い16032だけど分解したら上位機種にゴニョゴニョできる基板らしい。
ZeroPlus LAP-Cロジックアナライザを上位機種に！！(ケース開け不要に)(Illegal function call)

ロジックアナライザ【LAP-C(16032)】(マルツ)
秋月電子で買ったけど、16032モデルはもう扱ってないみたい。
ＺＥＲＯＰＬＵＳロジックアナライザ６４ｋビット１６ｃｈ１００Ｍ　ＬＡＰ－Ｃ（１６０６４）(秋月電子)
