SBC8080ボード用フリーランテストボード

カテゴリ:: SBC8080; 8080

　手持ちのコレクションCPUが生きているかどうか気になる。Z80についてずっとデータ00Hをフェッチさせてアドレスバスを観測する手法があるが、SBC8080ボードでもいけるはずなので40ピンのバスに接続するアダプタを作った。

Z80でマイコンをつくる (3)Z80 CPU動作確認(Lチカ)(Kuninet Blog)

8ビット CPU Z80LED点滅(Yamamoto's Laboratory)

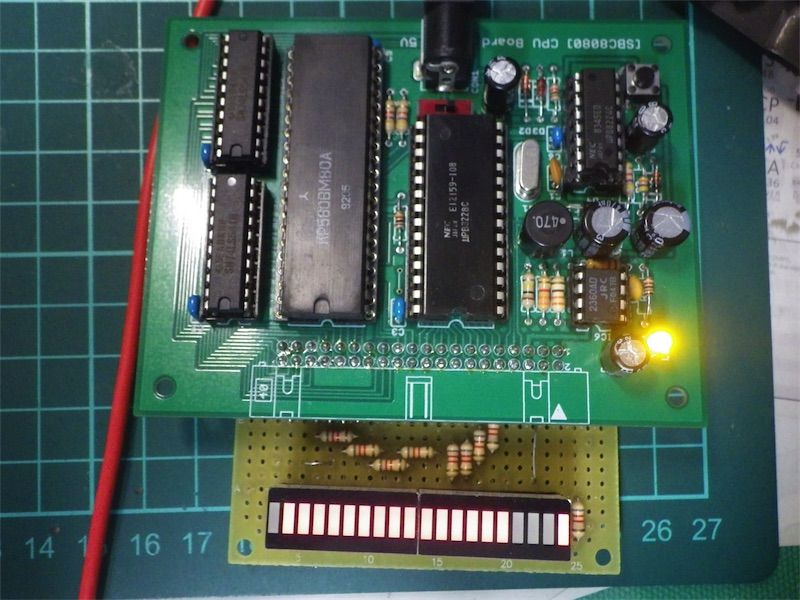

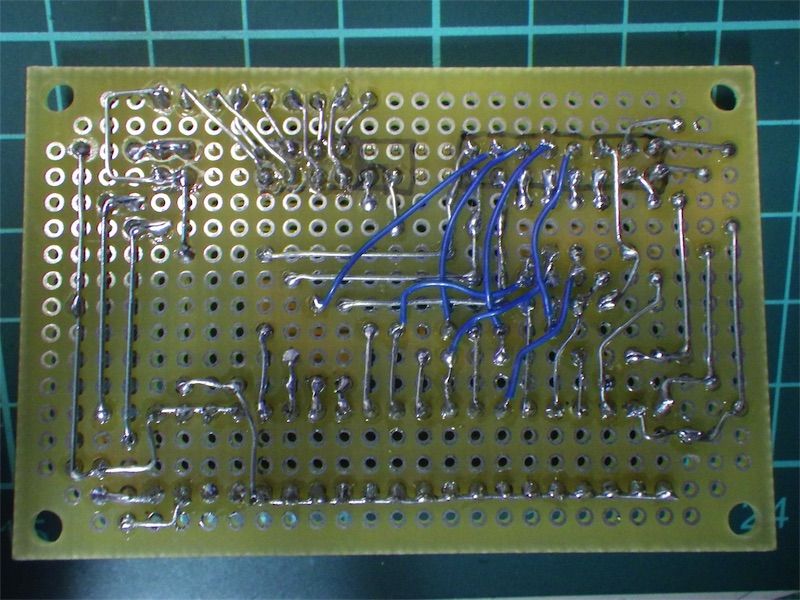

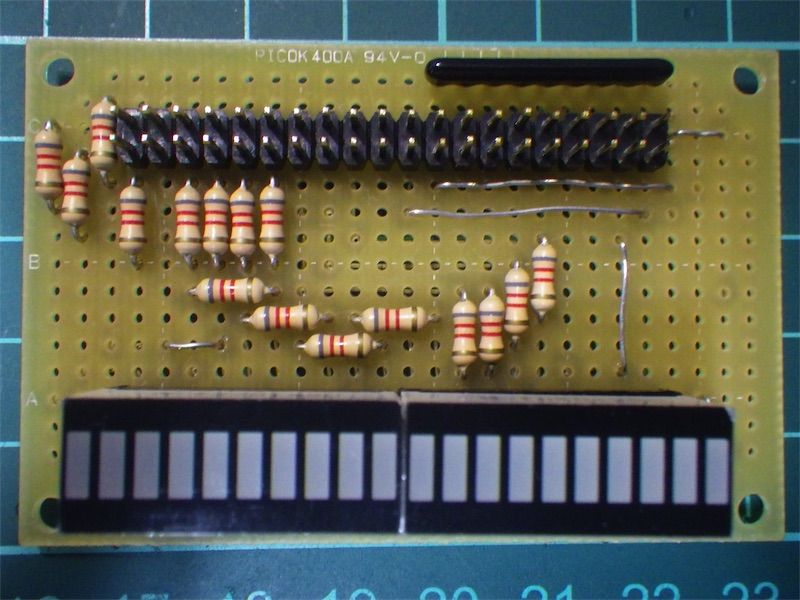

データバスを10kΩ×8の集合抵抗でプルダウン、A15〜A0をLEDのアノード、*MEMWR、*MEMRDをLEDのカソードに接続、電流制限抵抗は大きめ(〜10kΩ程度)、これでも充分明るい。LEDはバータイプ10個のものを2つ使うとA15-A0、*MEMRD、*MEMWR、*IORD、*IOWRでちょうどよい。

　左端のA15,A14あたりが点滅して見える。〜A0まで点灯して見えるが実際は高速に点滅している。

　フリーラン用のデータバスプルダウンを外せばバス観測に使えるはずなので作り直すかな。その時はピカピカ光るのでSBCゲーミングボードとしよう。

ゲーミングキーボード AULA キーボード青軸 7色LEDバックライト有線キーボードゲームキーボード 104キー Windows/Mac OS対応自由ノ翼【日本語配列】

Posted with Amakuri at 2018.12.31

AULA

Amazonで詳細を見る

タグ：: SBC8080; 8080

2018年12月31日23:28
hardyboy
コメント:0

12月31

SBC8080ボード

カテゴリ:: 8080; SBC8080

　記事を書いてたつもりが抜けていたのでメモとして。

SBC8080ルーズキット(電脳伝説)

SBC8080 SUBルーズキット(電脳伝説)

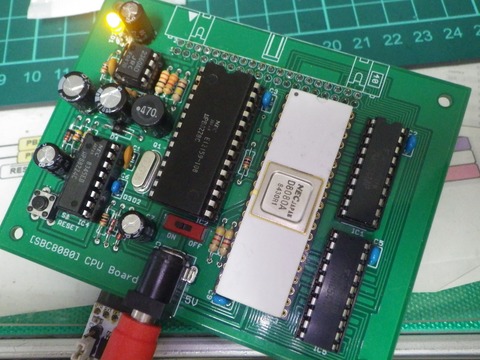

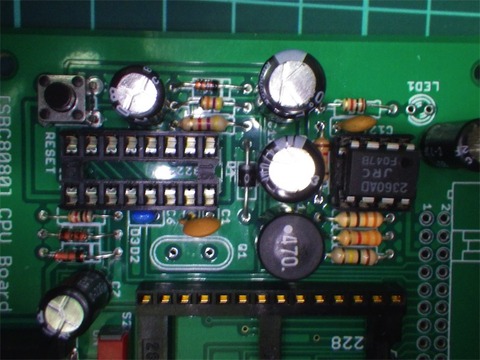

　8080Aは周辺チップが必要なことと+12V/-5Vの回路のせいでSBCシリーズとしては部品密度高めです。確実な組み立て方としては

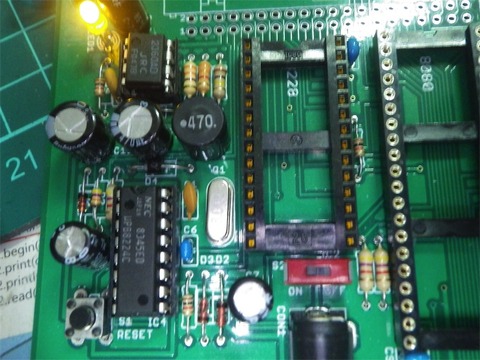

(1) NJM2360A周辺を実装し、5V供給で+12Vが生成されることを確認

(2) 8224周辺と-5V生成回路を実装し、-5Vが生成されることを確認

(3)残りの部品を実装

の順でやればよいでしょう。

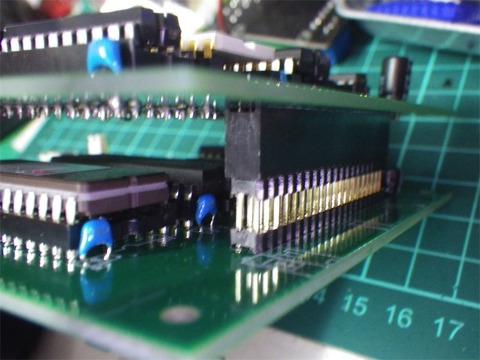

　ROM/RAM/UARTについては秋月B基板サイズに収まらないためSBC8080SUBボードに実装されます。作例では40Pフラットケーブルで接続されていますが、私はピンヘッダとピンソケットで重ねられるようにしました。このうちピンヘッダはSBC8080SUBボード側の部品面に、ROMなどソケット部品が干渉しないよう背の高い連結ピンヘッダを半分にカットして使用、SBC8080ボード側ははんだ面にピンソケットを実装。

連結ピンヘッダ　２×４０　（８０Ｐ）　６／９／３(秋月電子)

ボードの間隔は17mmになります。この高さのスペーサがなかなか見つからないのですが、使用すると接続後しっかり固定できます。
