SANNO Primary Compter 84S(SORD M5 Jr.)にビデオ/オーディオ出力端子をつける

　m5 Jr.にビデオ出力端子を取り付ける(RETROPC.NET)をやってみただけの記事です。

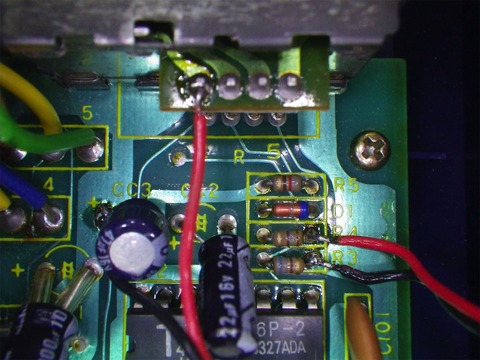

　基板右上のRFモジュレータ近辺。R4左端にVDP TMS9918AのCOMVID出力(36PIN)、すぐ下のR3左端はGND。RFモジュレータの左端の端子はSN76489のAUDIO OUT(PIN7)。GNDは下のCC3電解コンデンサあたりから。

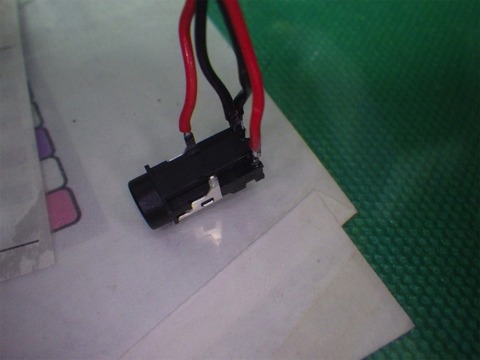

　３．５ｍｍステレオミニジャック　基板取付用　ＭＪ－８４３５(秋月電子)が小さいのでこれに配線。

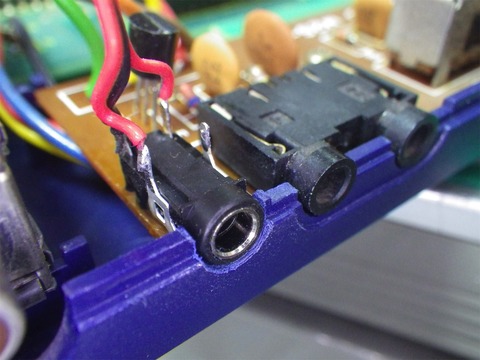

　カセットI/FとRF切り替えの小基板の上にエポキシ系接着剤で固定できるようケースを削る。これはいい感じにできたと思ったら

　上のほうの削り方がへたくそだった。

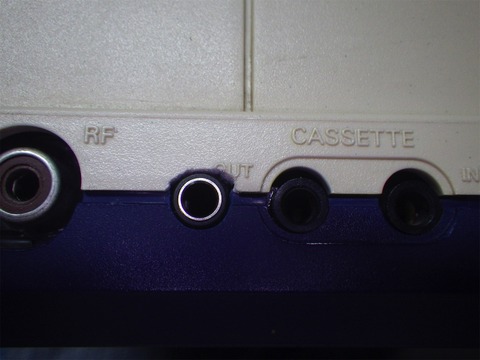

　これで3.5mmステレオプラグ-RCAピンプラグのケーブルを使用するとAV出力が使えます。

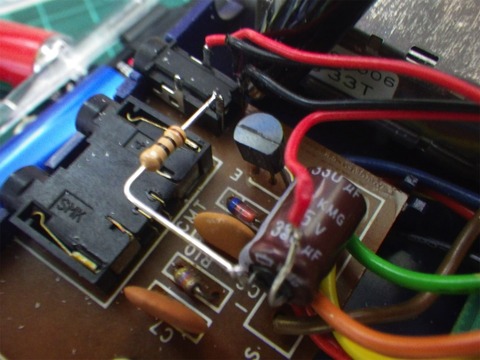

　一部のディスプレイで音にノイズが乗るのでSN76489のオーディオ出力直出しはいいんだっけかと調べてProgress on Audio (BMOW)を参考に330μF-10Ωを付けてみました。これはノイズ対策ではないので結果としては変わらず。ビニール線ではなくシールド線を使ったほうがいいのかも。

SANNO Primary Computer 84S(SORD M5 Jr.)基板写真

　SANNO Primary Compter 84S。外観からわかるようにSORD m5 Jr. 。海外ではSORD M2 Computerという名前らしい。

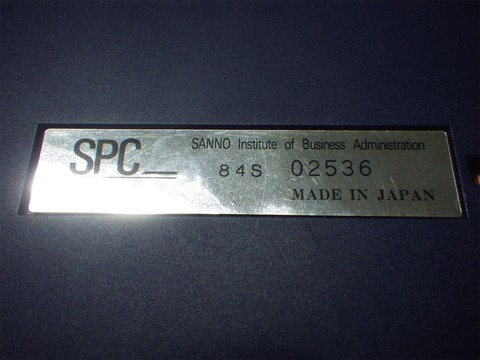

　底面のラベル。産業能率大学が販売してたようだ。なので、サンノープライマリーコンピューターと読むのかな？SANNOの後継シリーズはMSX。

https://www.msx.org/wiki/Sanno_SPCmk-II(MSX.org)

https://www.msx.org/wiki/Sanno_PHC-SPC(MSX.org)

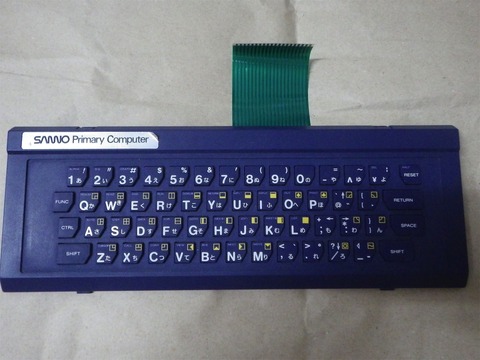

　キーボードは上部２箇所のツメで固定されているのだが……

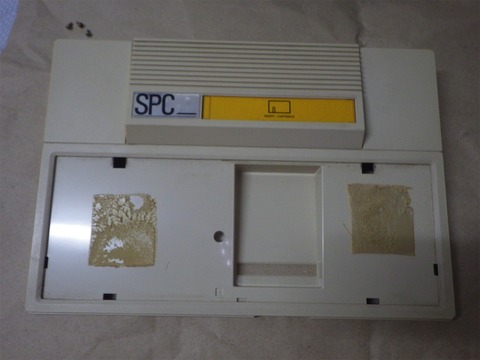

　強力な両面テープで貼り付けてあった。底面のネジ３個を外せばカバーを外せる。

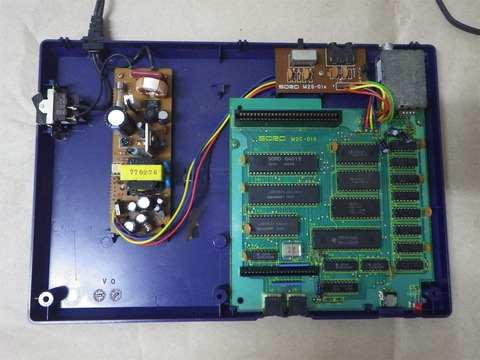

　内部。かなり余裕がある。スイッチング電源を内蔵している。

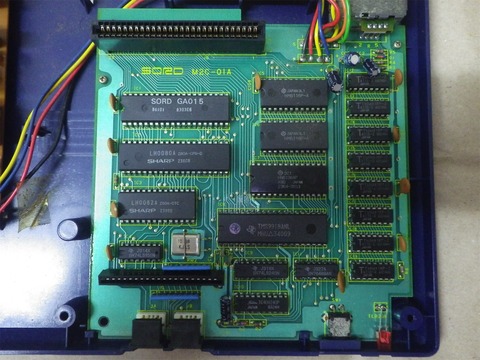

　メインの基板。基板名はM2C-01A。プリンタインターフェースの端子はない。

　メイン基板裏面。ジャンパはない。

　SRAMはHM6116が2個で4Kバイト。HN61364PはマスクROM。

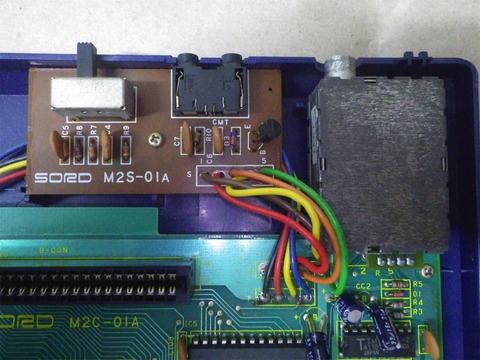

　RFモジュレータのチャンネルを切り替えるスライドスイッチとカセットインターフェースのジャックを載せた小基板。右側はRFモジュレータ。カセットのモーターを制御するリレーはない。

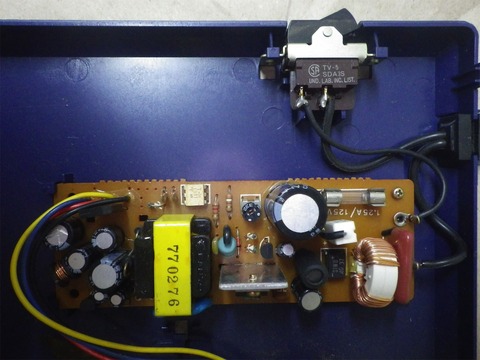

　スイッチング電源。

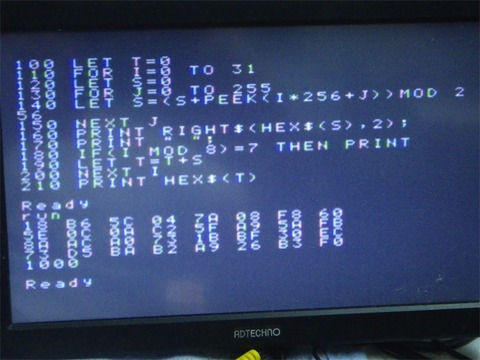

　さて、内蔵しているIPL ROMはSORD M5(TAKARA ゲームパソコンM5)と違いはあるのだろうか。簡単なチェックサムを取ってみた。結果は一致。IPLROMの内容は同じものと思われる。

タカラ ゲームパソコンM5(SORD M5) 基板写真

M5 (コンピュータ) [Wikipedia]

【ソード】クリエイティブ・コンピュータ「M5」[コンピュータ博物館]

SORD M5(OLD COMPUTERS.COM)　←これによるとチェコスロバキアではやったと。

タカラ　ゲームパソコンM5はキーボードの色がSORD M5と違って青っぽい。手前の底面3ヶ所のネジを外すと簡単に分解できる。黄色い部分のカバーははめ込んであるだけ。

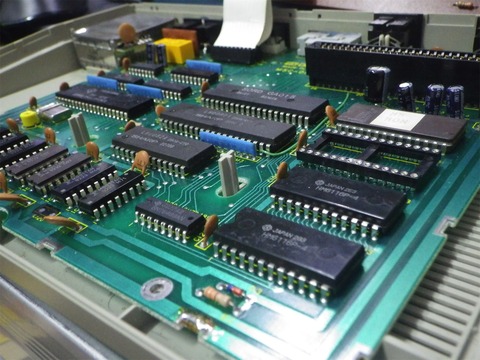

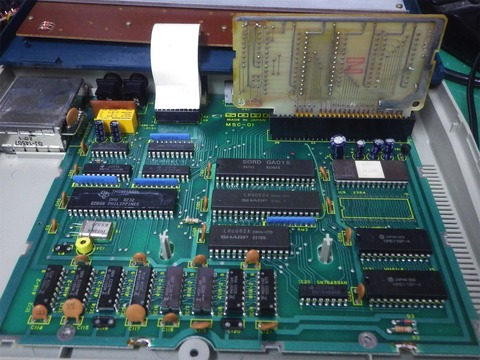

　シールドをはずしたところ。シンプルですね。ROMカートリッジははんだ面が手前になる。

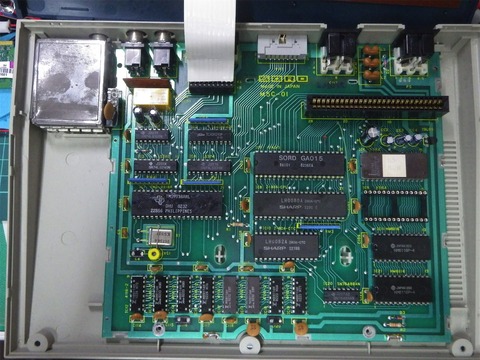

　基板名はM5C-01。空きエリアにROM用のソケットをはんだ付けしたのは気の迷いですので以降無視してください。

　裏面。

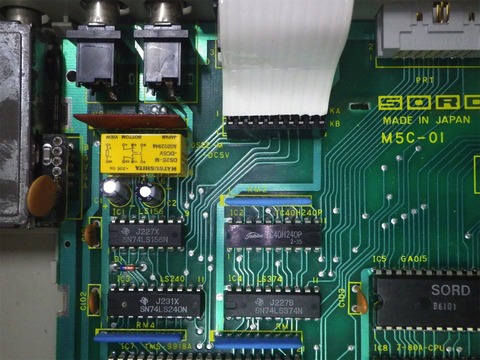

　ビデオ・オーディオ出力、キーボードのコネクタ、カセットI/F用のリレーなど。

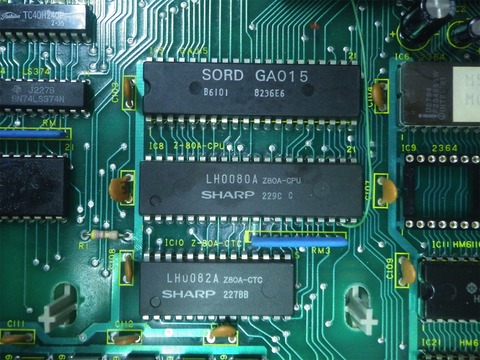

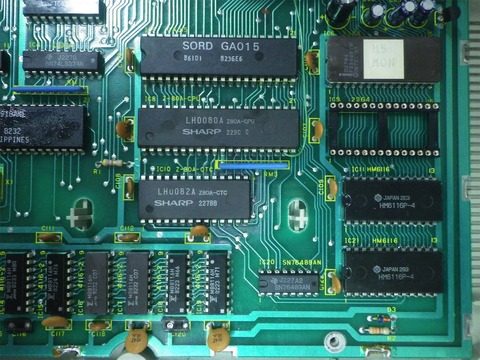

　CPU Z80A(LH0080A)とカスタムICのSORD GA015。GA015がアドレスデコード全般を担っているおかげで部品点数が少なくなっている。GAはたぶんゲートアレイのこと。

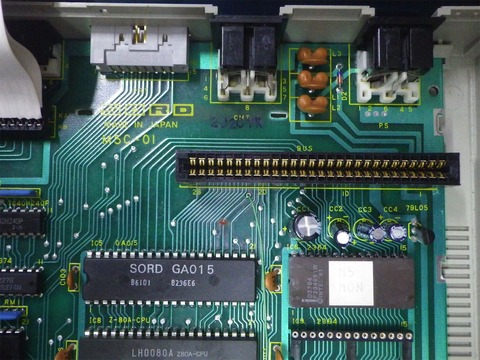

　プリンタI/F、カセットI/F、電源コネクタ、カートリッジスロット、IPL ROM。

　IPL ROMの下に2Kx8のSRAMが２個。その左にSN76489。CPUの下はZ80 CTC(LH0082A)。

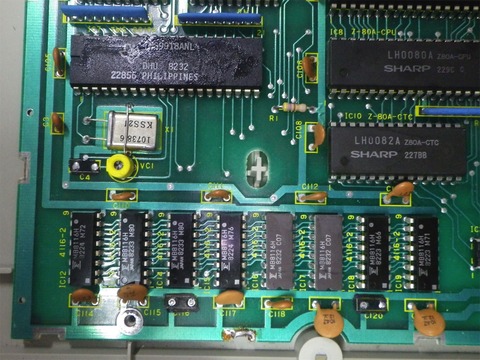

　VDP TMS9918Aと16Kx1のDRAM 8個。VRAM。

Další z mnoha BlogůにあるSORD M5の回路図だとTMS9918A(コンポジット出力/60Hz)のかわりにTMS9929A(コンポーネント出力/50Hz)があってその出力に多数の回路が付いているがこれは海外仕様かな？

SORD M5 ROM/RAM EXPANDER(ROMカートリッジの改造)

　SORD M5のROMカートリッジの基板を見ていると空いたパターンに部品を実装したら簡単に拡張できそうな気がするのでちょっと考えた。BASIC-Gは16Kバイトなので2764を1個にするより27128あたりで載せられそう。そうすると空いたROM1の場所に32KバイトRAMを実装できるんじゃないか？ではデコーダをどうするか。TTL 1個でできるか？

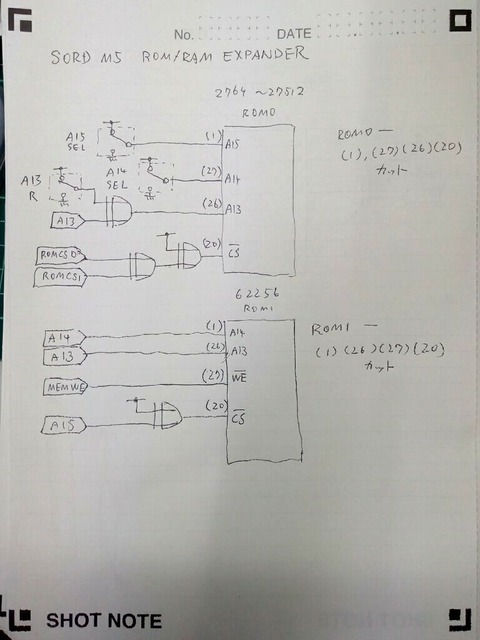

　ROMのCSはROMCS0(2000-3FFF)、ROMCS1(4000-5FFF)の2つだが同時にアサートされることはないのでXORで2000-5FFFの16Kバイトをセレクトできる。A13をスイッチで反転することで16Kバイトの前半と後半を入れ替えて8KのROMイメージを切り替えられるようにする。A14,A15はROM 27128/27256/27512内のイメージを選択できるようにする。SRAMについてはA15を反転して*CSに与えることで8000-FFFFにマップする。これが74LS86(74HC86) 1個でできた。

　LS86をLS139の空きパターンに実装する検討。GND側に寄せてICソケットのピン上げ、基板の上側と下側で配線。パターンカットと部品面/半田面へ配線を渡す穴も必要。

　さて改造。基板上ROM0,ROM1,LS139の端子部分のハンダを抜き、ROM0に実装されているBASIC-IのROMを外す。私はカプトンテープで周囲を保護してからハンダ取り外しキットの低融点はんだで外しました。

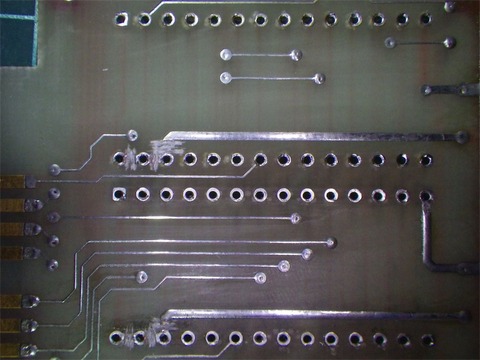

　部品面での配線カット。

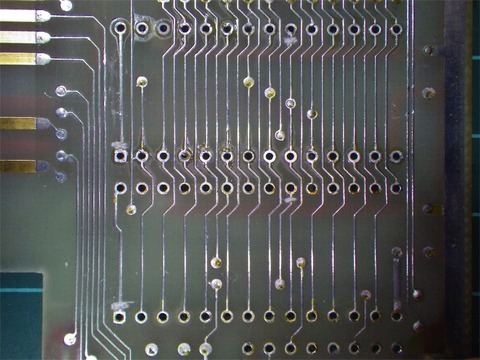

　ハンダ面での配線カット。

　ここまでやってからROM0,ROM1にソケットを実装し、カットした配線をジャンパ線で戻して動作確認。

　このBASIC-Iカートリッジは動かないという説明のTAKARA M5と同時に入手したのですが、このカートリッジ上で*WEとA12がどこかでショートしてました。*WE近辺をカットして動作。

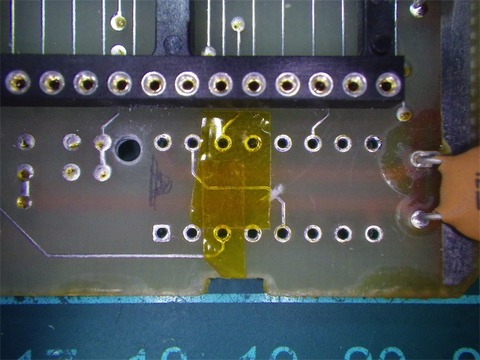

　LS86を実装するための準備。カプトンテープでソケットの端子と基板を分離、パターンカット、配線を逃がすためのバカ穴あけ。

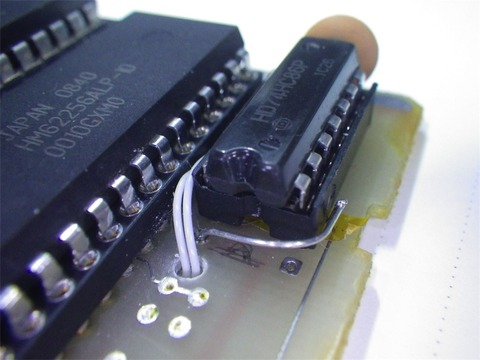

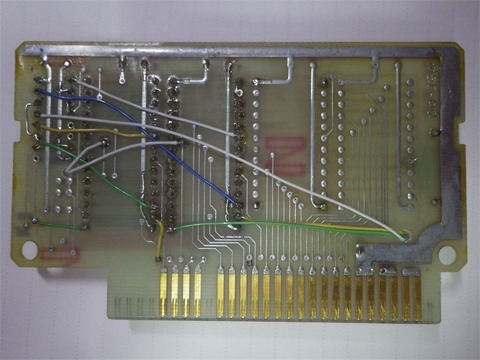

　こんな感じの立体配線に。

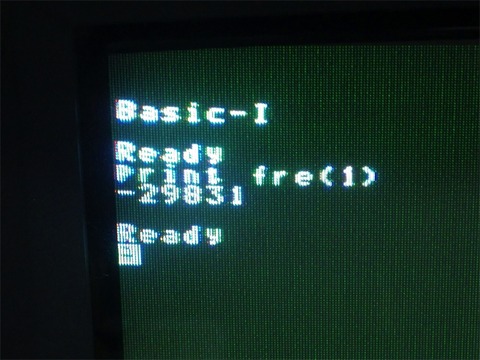

　先にSRAMの方を配線し、BASIC-IのROMを起動すると本体内蔵の4K+32K=36Kバイトを確認できます。

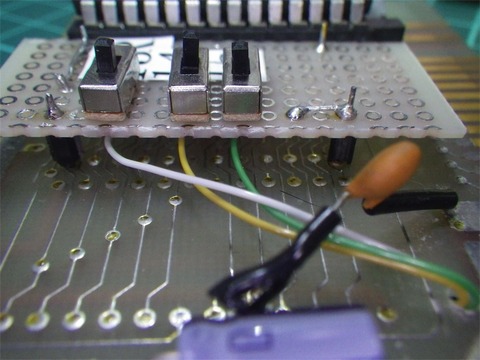

　さてA15/A14/A13RでROMイメージをセレクトするスイッチですが、SRAM 6116の空きパターン上に基板を重ねて実装することに。写真右下にバカ穴。ここからA15/A14/A13Rの信号線を引き出し。

　できました。

　思ったとおりにいったので満足度は高いのですが、プリント基板を作製できるスキルのある方はそちらが楽だと思います。また、BASIC-Fはイメージが20Kバイトなのでこの改造では動作しません。おそらくカートリッジ基板が異なると思われます。

goot はんだ吸取器 GS-108

￥ 964

サンハヤト 表面実装部品取り外しキット SMD-21

￥ 5,103

SORD M5 ROMカートリッジ調査

　SORD M5のROMカートリッジについて。

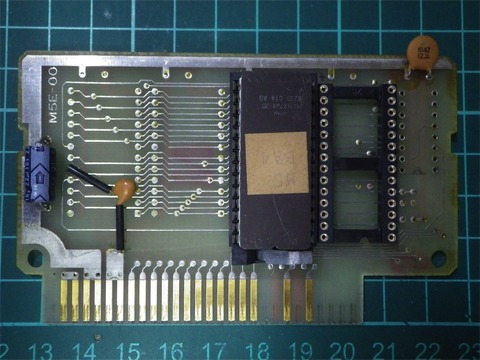

　基板上にM5E-00の文字。レジストなしの両面基板。SRAM 6116(2Kx8)のパターンが2つ、ROM 2764(8Kx8)のパターンが2つ、16pinのTTL、RAMのアドレスデコード用74LS139のパターンが1つ。

右の方からRAM0、RAM1、ROM0、ROM1と呼ぶことにする。BASIC-IやゲームのROMはROM0に直接はんだ付けされている。これはBASIC-Iの写真でROMのラベルにはM5 BA4と書いてありますね。

RAM0の*OE(SRAM/ROM共通)は471(470pF)のコンデンサでGNDに接続してある。信号のタイミングを遅くして調整しているのだろうか。

BASIC-Gカートリッジ内部構成(RettoPC.net)を参考に見ていくとBASIC-Gも同じ基板。ただし16KバイトあるのでROM0/ROM1を使用し、SRAMも4Kバイト分実装している。

RAMのアドレスデコードは以下のとおり。

　カードエッジの端子は以下のとおり。ただし必要のない*IORDなどは端子ごと削除されている。

　次回はSRAMを32K、ROMを512Kからソフトを選択できるよう改造します。

PROMで*PGMをオープンにしていると読めないことがある

　ハマったのでメモ。

　パラレル接続のPROMは容量が違っても互換性があるようにピン配置にを決めてある。

　さて、この28ピンパッケージでVppやP#(*PGM)をオープンにしたままでROMの種類を変えていたらリードできないものがあった。使ったのはいずれも富士通製のUVEPROM。

　Vpp,*PGMをオープンにしたままでの結果は以下のとおり。

MBM2764　読める

MBM27C128　読めない

MBM27C256　読める

　データシートを確認してみると、リード時ではVppはVccと同じ、*PGMはVIH(=Hレベル)とあった。追加実験としてMBM27C128で*PGMを4.7KΩでプルアップしたらリードできた。

　ということでサボってハマってしまったという話でした。
