PASOPIA(PA7012)の分解写真と予防保守

　パソピア(PA7012 OA-BASICモデル)の予防保守ついでに分解写真。回路図はI/O 1982年11月号に掲載されている。

　ケースは底面一箇所のネジを外し、左右にあるツメを押しながら上面を外す。ツメが脆くなっており片方折ってしまった。電源ユニットは上部に載っているだけ。

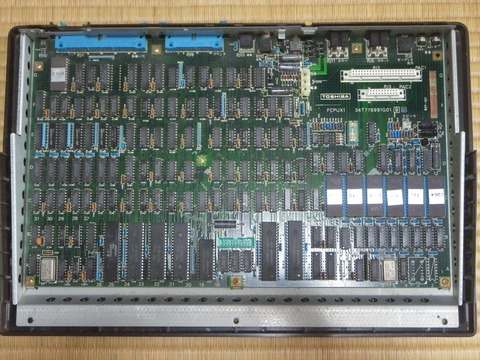

　マザーボード全体　プリンタと液晶ディスプレイへの接続はケーブルで引き出してある。

　左下　FPASO1 34T775786G01 [B] [D]1

 　右上　カセットのコネクタとBASIC ROM

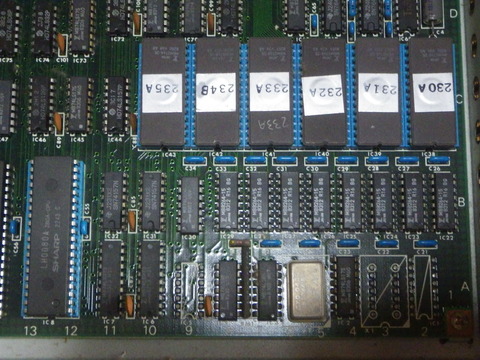

　ROM拡大。TMM2364Pは8Kx8マスクROM。なぜか1個だけMBM2764。

[C2]:5315 2B  [C1]:5313 2C

[B2]:5314 2B  [B1]:MBM2764 008D?

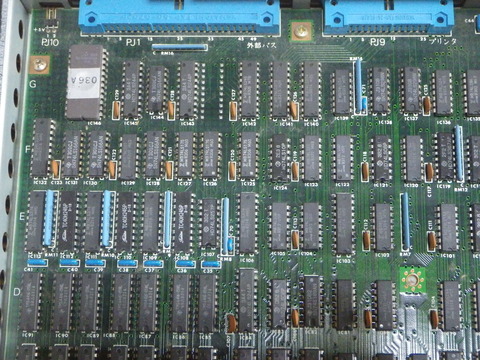

　右下　Z80CTC、キーボード接続用10P ICソケット、Z80PIO、Z80、64K DRAM。

　中央下　TMM334P(CGROM)、HD46505、8255×3。

　驚いたことにZ80とCTCはMOSTEK製。MK3880N-4 Z80-CPU

MK3883N-4 Z80-CTC

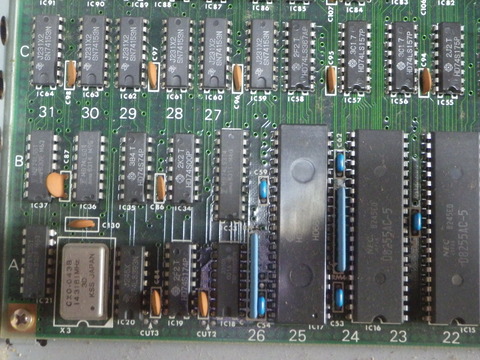

　左上　電源、白黒ディスプレイ、液晶ディスプレイのコネクタ、14MHz発振器。シルクに漢字表記。

　中央上　リセットSW近辺。RS232Cの信号を引き出す16P ICソケット。これはPASOPIA7にはない。

　左 PJ4 データ・ファイルユニット。これはPACスロット2と同じもの？

→回路図をみたらPACスロット2(PJ3)と14pinのセレクト信号を除き同一。

PACスロット2 18H〜、データファイルユニット 1CH〜

　さて電源ユニットだがPASOPIA7で発煙した0.1μF250Vのフィルムコンデンサと同じものは電源スイッチの下にある。ネジはすべて外さないといけない。

　すでにクラックがはいっていた。これを同等品と交換。

　交換して元通りに組む。問題なし。

　ところでパソピアの電源ユニットのパイロットランプはTLG103と思うのだがどうか。

古いカセットテープゲームソフト トランプゲーム集 PASOPIA パソピア 用語→Aレターレトロゲームコンプログラムパソコン コレクター

ノーブランド品

PASOPIA7の電源修理と分解写真

　PASOPIA7でASCIIARTを実行して遊んでいたが

　発煙！

　花火のにおい。こういうとき電源スイッチがすぐ切れるパソコンは便利ですね。

分解すると電源ユニット内、ヒューズ隣のフィルムコンデンサが膨らんでいた。

　上は同等品の0.1μF 250V メタライズドフィルムコンデンサ。これと交換。

　先にPASOPIA7(パソピア7)のレストア(「僧兵ちまちま」のゲーム日記。)を読んでいたのでそういこともあるのね程度に思っていたらまさか自分のところでも発煙するとは。本当に花火で遊んでるときのようなにおいで電解コンデンサが黒煙を吐いたときのような刺激臭とはまた違います。

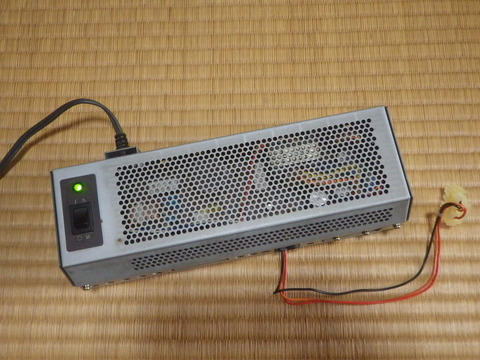

　電源ユニットだけ先に通電。よさげ。
