SMC-777のオプションは4096色カラーパレットボード(のちにSMC-777Cに標準搭載)、漢字ROMがあるがRS232CインターフェースSMI-731の存在はオークションで見かけて初めて知った。
SMC-777本体の落札価格相場と変わらんくらいの値段(¥15000)がついていた。よーく写真を見るとi8251搭載で中の基板から外に引き出して背面に取り付け、ボーレート設定、CD/DSR切り替え、あと１つなにかの切り替えスイッチが見える。SMC-777は外部とのやり取りはカセットインターフェース、プリンタポートとフロッピーしかないのでRS232Cインターフェースを真似して作れれば便利そうなんだが、取扱説明書『ハードウェア解説書』のI/Oマップには掲載されていない。どのアドレスに配置されているのか。
ということでたぶん互換性があるだろうSMC-70の回路図を追ってみることにした。雑誌I/Oの1983年3月号p.369~p.384にSMC-70全回路図が掲載されている。これのRS232Cインターフェース部分、i8251の*CSにつながっている部分を見る。
追記：拡張RS232Cの方しか見てなかった。
内蔵RS232C(i8251) 0x24,0x25
拡張RS232C(i8251) 0x2e,0x2f または 0x36,0x37

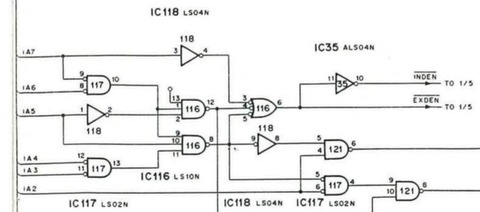

内蔵RS232Cのデコード信号は*RS232C/TC 。
A7~A2をたどると001001xxなのでI/Oエリアの0x24~0x27が内蔵RS232CとRTCの場所。
IC201 P8251Aは0x24~0x25、IC213 MSM58321RSは0x26~0x27 。

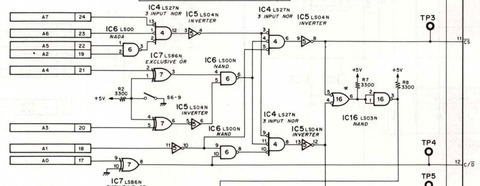

こちらは拡張RS232Cカードの回路。
I/O領域に対応するアドレスA7~A0を見る。A0はi8251のC/Dレジスタ切り替え。A4とA3にはXOR経由で反転させるスイッチがある。デコードの結果は
・0x2E,0x2F
・0x36,0x37
2チャンネル分を切り替えて使えるようになっているのだろう。これらの領域は『ハードウェア解説書』によるとシステム予約ポートになっている。
その他回路図を見るとDsub25ピンの配置をDTE/DCE用に切り替えるスイッチがある。便利機能ですね。
以上、調べただけ。
