FM-11用増設RS232Cカード MB22426のピン変換

　FM-11の拡張カードにMB22426 増設RS232Cインターフェースカードというのがある。カードあたり２つのRS232Cインターフェースがあり、最大２枚、本体内蔵と合わせて5チャンネルまで用意できる。昔はパソコン通信のホストを構築するためによく使われたらしい。

　RS232CインターフェースのコネクタはDsub25ピンだがこのままではFM-11の拡張スロットからはみ出てしまうので必要な信号線だけ出したDsub15ピン(メス)コネクタが採用されている。ただこの配列は独自なのでそのままでは使えない。中古で入手したのであったはずの変換ケーブルも失われている。

　変換ケーブルを作るのも面倒なのでプリント基板でできないかやってみた。Dsub15ピンをIBMPC互換機などで使われるDsub9ピンに変換する。同期通信用のクロック信号は引き出せないがまあ必要ないでしょう。ついでにストレートとクロスの切り替えをスライドスイッチ３個で行う。

　Dsubコネクタは基板のエッジにはんだ付けする。ついでに各Dsubコネクタからの信号線を引き出す。

　基板はオーダーした。……あっシルクの型番のとこ間違ってる！

　つづく

SMI-770 VIDEO SIGNAL CONVERTER

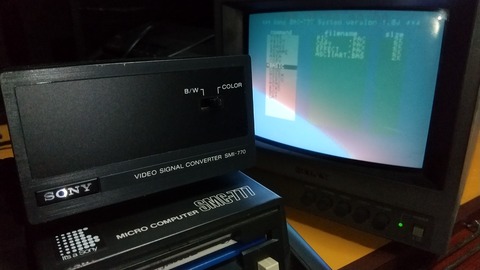

　SONY SMI-770はSONY SMC-777の周辺機器でRGBマルチ出力をビデオ信号とRF出力に変換するアダプタ。3.5インチドライブ程度の大きさでRGBマルチ端子へ接続するケーブルは直に出ている。

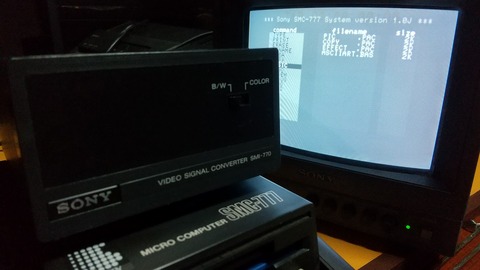

　前面のスライドスイッチでモノクロ出力に切り替えることもできる。

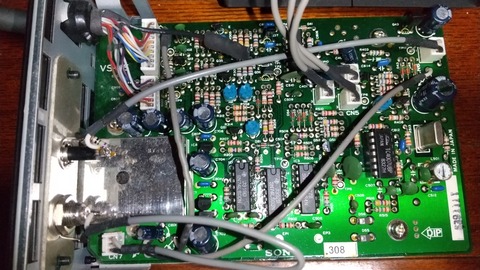

　中身。

 　主要なICはMC1372P、TC4007UBP、LS221、LS03、LS00。

MC1372PはMC6847(VDG)とセットで使う石でRF信号とコンポジット信号を生成する。SMC-777のビデオ出力はR/G/Bがアナログ値、水平同期、垂直同期、複合同期なのでこれらを使用して変換している。多分複合同期を使って水平同期と垂直同期は使ってないような？　SONYなのでCXA1621S(V7021)を使っているのかなと思っていたがそうではなかった。CXA1621Sを使ったRGB→コンポジット信号変換キットはむかし秋月電子から出てましたね。

　なんとなく想像だがこのRGB MULTI端子を変換すれば15KHzのアナログRGB出力をコンポジット信号に変換できそうな気がする。
