USB観測用治具の製作

USBのバスを観測したいなあということで手持ちの部品で作ってみた。

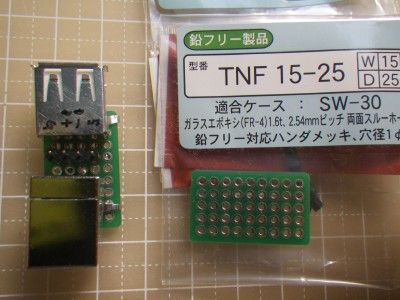

USB A,Bコネクタ、4ピンヘッダ、小基板。

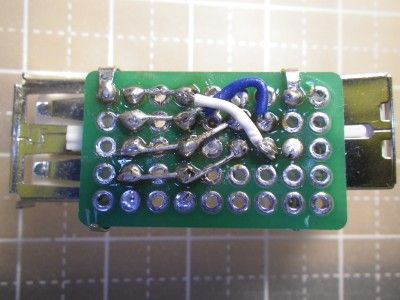

配線は以下のとおり。左側がAコネクタ、右側がBコネクタ。工作は30分程度。

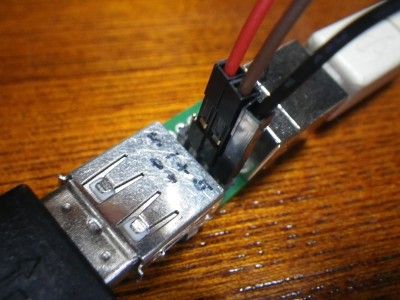

 で、以下の様にロジアナに繋いで使用する。上から+5V(未接続)、D-、D+、GND。


…で満足していたら、すでに完成品があるじゃないか！950円！
ＺＥＲＯＰＬＵＳロジックアナライザ用ＵＳＢブリッジ(秋月電子通商)
出鼻をくじかれました。しかし負けずに研究開発は続けていきます。
