Latticeから$29と安価なCPLD評価キットが出ている。元はキャンペーン価格だったのが定着したみたい。Lattice直販のほか、DigiKeyでも扱っている。型番：LCMXO2-1200ZE-P-EVN
MachXO2 Pico Development Kit


pico

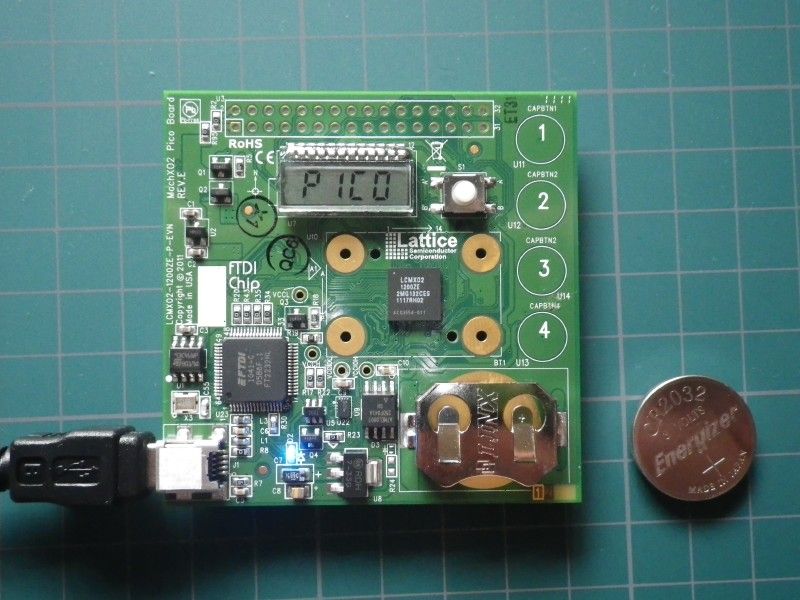

写真のとおりとても小さい。7cm×7cm以下。付属品はUSBケーブルとCR2032ボタン電池。ソフトウェアはすべてLatticeのサイトからダウンロードする。

　搭載するCPLDはLCMXO2-1200ZEで中間のグレード。MachXO2
 7セグメントの液晶４桁、静電式タッチスイッチ４つ、1MbitのSPIフラッシュメモリ、電力測定用のA/Dコンバータ、温度センサ付き。ボタン電池を入れて単体で動作させると温度計のような動作をした。8bitデータを扱うMico8マイクロプロセッサのマクロが使える(命令は18bit長)。
　以下はLattice社による紹介ビデオ。MachXO2って「まっは　おーえっくすつー」って読むんだ。「まっちょつー」だと思ってた。





　そんなわけでこれ読みながらぼちぼち始めてみる。

FPGA/PLD設計スタートアップ2011/2012 2011年 05月号 [雑誌]FPGA/PLD設計スタートアップ2011/2012 2011年 05月号 [雑誌]
ディジタル・デザイン・テクノロジ編集部

CQ出版 2011-04-15
