秋月電子のLED付き押ボタンスイッチが以前から気になっていた。今回入手してこれまた最近発売されたArduino Microと組み合わせてブレッドボード上で組み立ててみた。
LED付き押しボタンスイッチ(白・正方形・赤色LED)ST12-401FCG (秋月電子)
Arduino Micro 5V 16MHz (ATmega32u4 - ピンヘッダ付き) (スイッチサイエンス)
まだスイッチサイエンスが扱う前だったのでAdafruitから買った。Arduino Leonardoの時みたいに品薄になるんじゃないかなあと思ってたらそんなことはなかった。

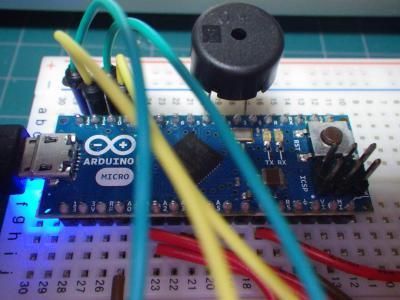

Arduino MicroはATmega32U4を使ったブレッドボード上で使える小さなArduinoで、Arduino Leonardo相当の機能。Arduino IDE 1.0.2から使える。([ツール]→[マイコンボード]で指定) 通電するとmicroUSBコネクタ下にある青LEDが光る。

Arduino IDE 1.0.2では、Leonardoでtone()を使った時の問題が修正されたらしいので圧電ブザーも繋いでみた。これで電子ゲームっぽくなる。
Arduino Microのピンアウトはこちらを参照。
Arduino Micro
電源はArduino MicroのUSB経由でもらっている。
タクトスイッチ部分はA0,A1,A2,A3を使用。analog入力で読んでいる。A0〜A3はINPUT_PULLUPでプルアップ指定し、スイッチはONでGNDに接続。

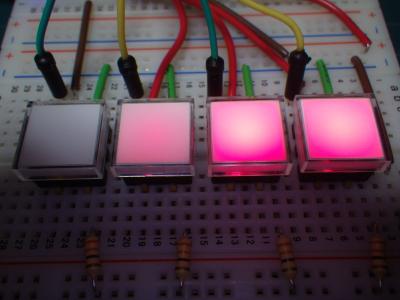

LED部分はタクトスイッチとは独立して制御できる。12(PWM),11(PWM),10(PWM),9(PWM)で明るさを変化させている。アノード(+)側を端子に接続し、カソード(-)は330Ωの抵抗を通してGNDへ。
圧電ブザーは4(PWM)へ、隣のSCL,SDA端子をまたいでGNDに接続。

LED付き押ボタンスイッチは普通のブレッドボードに5個まで並べて挿せるようだ。LEDの(+)、(-)端子は細くて接触不良を起こしやすいので、挿す前に少し広げておく。

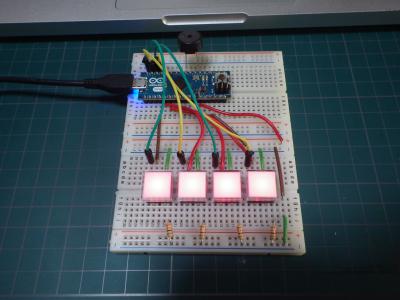

ブレッドボード2枚で作れた。

確認用のソースは以下。動作開始時にブザーが鳴り、LEDが点滅する。ボタンを押すとその場所のLEDが消え、ブザーが鳴る。
☆toneのサンプルスケッチではpatches.hをincludeしているのだが、単体のソースで動くようにコピペして貼り付けました。
気になる点:いちばん左端のLED (A0ポート)が消灯する割合が高いような。
あと、以下の行間違い(というより当初の意図どおりではなかった)。点滅の具合が変わります。
int t=random(0,16)*16;
アナログポートA0〜はデジタルポートとしても使えるはずなのだが、上手くいかなかったのでアナログ入力で誤魔化しています(100以下でボタンが押されていると判定)。私の勘違いで上手く使えなかったのかもしれないし、なんかあるのかもしれない。
