秋月電子で売っている照度ー周波数変換フォトIC S9705 を使った照度計を作った。

照度・周波数変換フォトＩＣ　５５０ｎｍ　Ｓ９７０５（２個入）

資料：S9705 (浜松フォトニクス)

作例：■簡易照度計V2(S9705) (電子工作etc)　こちらによると、100lx＝50KHzなので周波数を測定したあと÷500をするだけでよいとのこと。
　では、手持ちのArduinoでやるには周波数カウンタがあればよいわけだ。探したらライブラリがありました。
Arduinoで遊ぼう - 周波数カウンタ(なんでも作っちゃう、かも。)
Arduino Frequency Counter Library(Lab III)

　これはATMega328内蔵のカウンタを使ってArduino Pin5に入るパルスを一定時間カウントするもの。ゲートタイムを1秒に設定すればそのままカウント数が周波数になる。S9705の出力はデューティ50%で最大周波数は10Klxで1000KHz、とあるので充分。

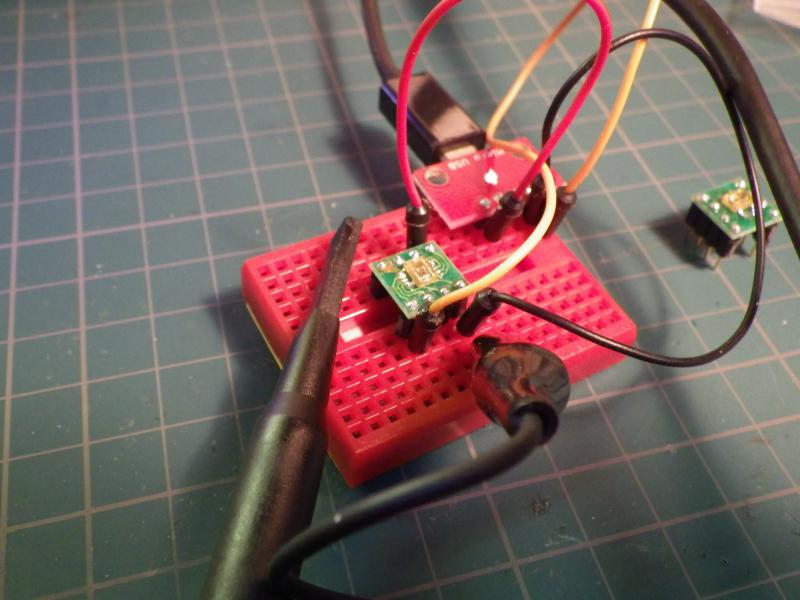

2013photoIC
　Arduino IDE1.0.5で確認した。先程のArduino Frequency Counter Libraryからライブラリをダウンロードし、ライブラリをインストールする。MacOSXだとArduinoのアイコンを右クリックして「アプリケーションの内容を表示」をクリック、Contents→Resources→Java→Libraries以下にフォルダごとコピー。

　最初はまったのはArduino Leonardoで動作しなかったこと。ライブラリ中、defined (__AVR_ATmega328P__) という箇所があるので__AVR_ATmega32U4__と追加したらエラー発生。AVRのレジスタに関するシンボルが見つからないみたい。32U4もハードウェアとしてはカウンタを持っているはずなのでここをちゃんと定義してやれば使えそうだが、Arduino Unoに変えて楽することに。
　と思ったらヨソで使用中なので現在手持ちにArduino Unoがない。で、鳥人間のHarpy nanoがあったなあと引っ張り出してきて使用。マイコンボードはArduino Pro or Pro Mini (3.3V, 8MHz) w/ ATmega 328を選択する。S9705を3.3Vで使用することになるが問題ない。
2013photoIC3

スケッチは以下：サンプルを少し改変した程度。
#include <FreqCounter.h>

void setup() {
  Serial.begin(9600);                    // connect to the serial port
  Serial.println("Frequency Counter");
}

long int frq;
void loop() {
  FreqCounter::f_comp = 8;             // Set compensation to 12
  FreqCounter::start(1000);            // Start counting with gatetime of 1000ms
  while (FreqCounter::f_ready == 0);  // wait until counter ready
  frq = FreqCounter::f_freq;            // read result
 Serial.print(frq);                //
 Serial.print(" ");                //
 Serial.println(frq/500);                // S9705 100Lux=50KHz
  delay(80);
}
　これでシリアルコンソールに周波数と照度を垂れ流す。一応、同じく秋月電子で買った照度計で大きくずれてないか確認した。

2013s9705
