MB6885 ベーシックマスターJr.が二台揃ったのでくらべてみると微妙に違いがあった。ROMの内容までは見ていないが型番は変わらないので、コストダウンのためのハードウェア修正が主だと思われる。
　製造型番はY2Aで始まるものとY2Gで始まるもの。

背面。Y2Aは上カバーを背面左右のネジ(黒)で固定しているが、Y2Gはない。本体側にはネジ穴は残っている。また、Y2Aは拡張ポート上部に金具がネジ止めしてあるが、Y2Gではなくなっている。

2015BMJrY2A_back 2015BMJrY2G_back

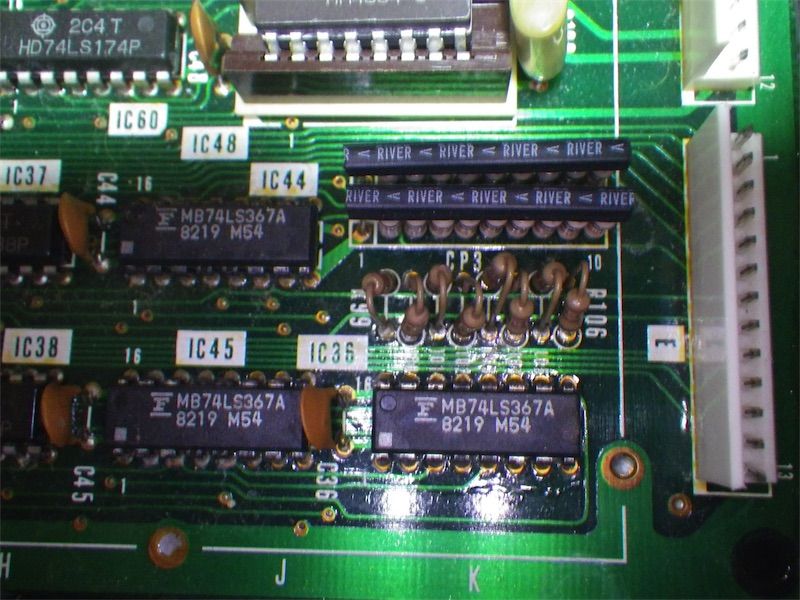

　内部。Y2Aは先程の金具がある。Y2Gは基板に集合抵抗がある。

2015BMJrY2A_prn 2015BMJrY2G_prn


　基板下部、DRAMの下の方。Y2AからY2Gは抵抗の本数が減っている。一部は集合抵抗に置き換わっているようだ。

2015BMJrY2A_DRAM 2015BMJrY2G_DRAM

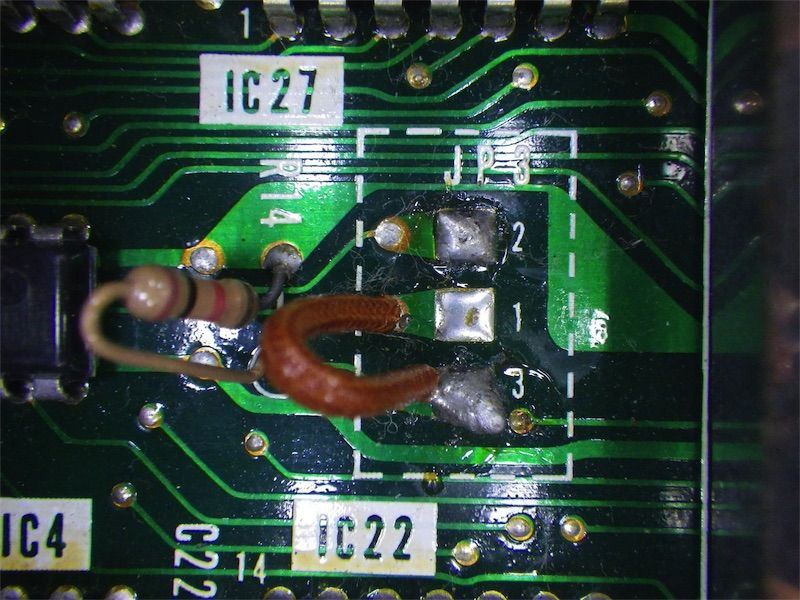

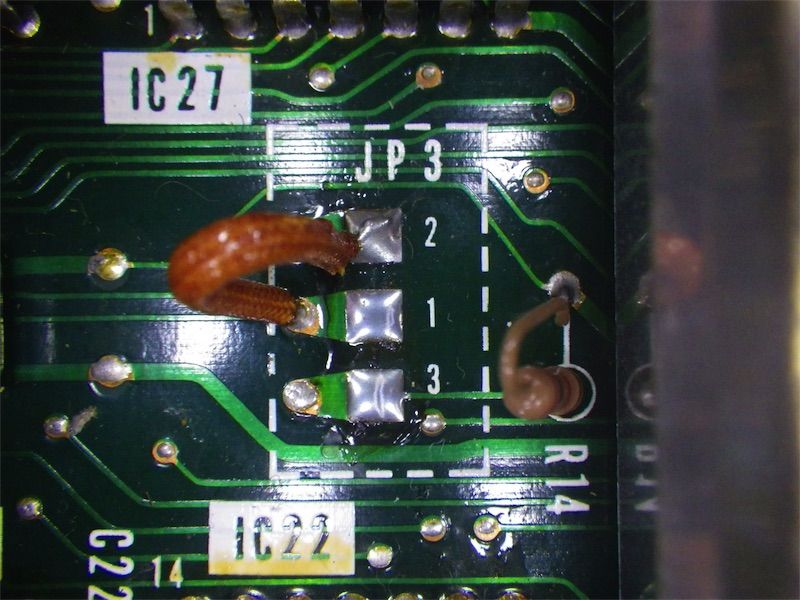

　基板中央、シールドの左側。ジャンパの位置が違うが、これは個別設定の可能性もある。
2015BMJrY2A_shield 2015BMJrY2G_shield


　回路図持ってないので観察しただけ。
