レーザーカッターの光軸調整

　さて、とりあえずは動いたレーザーカッターだが、右下方向に行くほどレーザー光が弱くなっている。光軸がずれているようで、この調整は中華レーザー加工機を買った人にはどうやら必須な作業の模様。

　レーザーカッターはこのような感じでレーザー光を対象に当てている。レーザー室のミラーAで作業エリアに導き、Y方向に動くアーム上にあるミラーBでX方向に動くアーム上にあるミラー+集光レンズCで対象物に当てる。

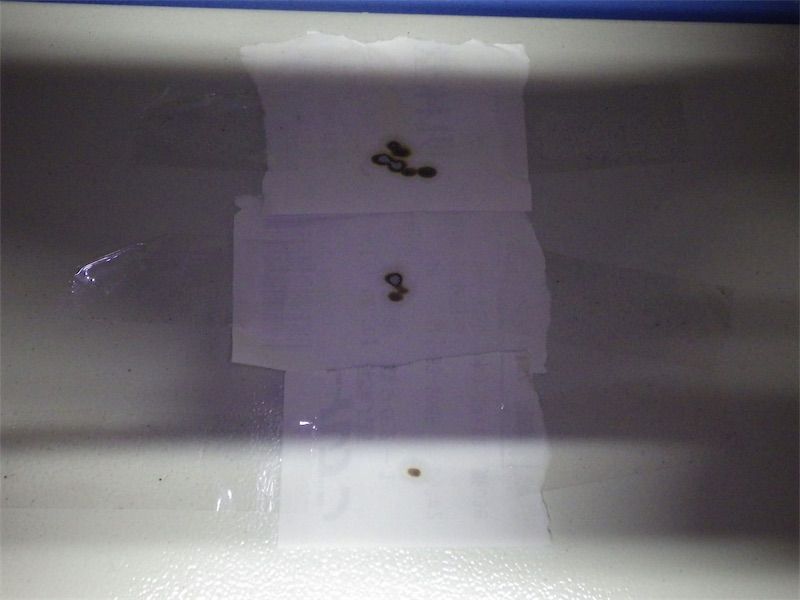

Cミラーへのレーザーの当たり具合を確認する。レシートの紙などをちぎってセロハンテープで留める。100V 8%程度でテスト発光。いちばん左上に寄せた状態と右下に寄せた状態で比較。かなりずれている。

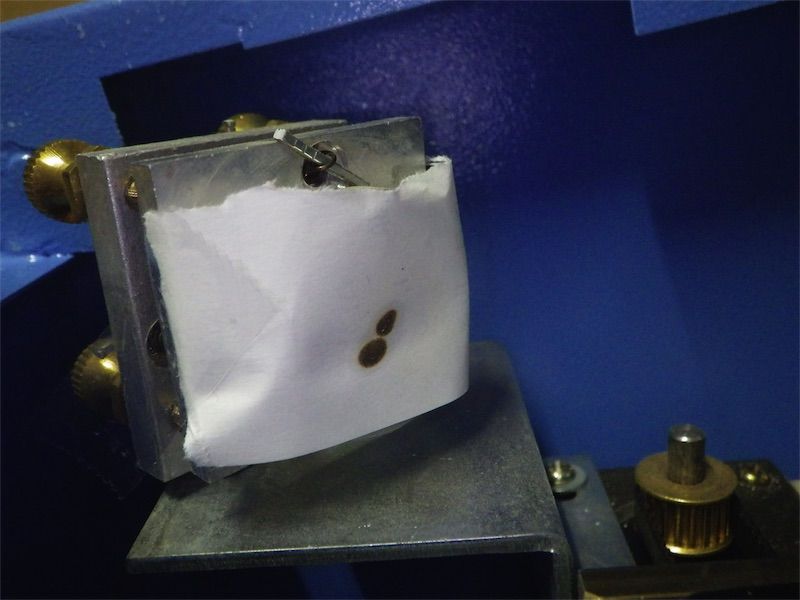

　Bミラーを確認。すでにこれだけずれている。

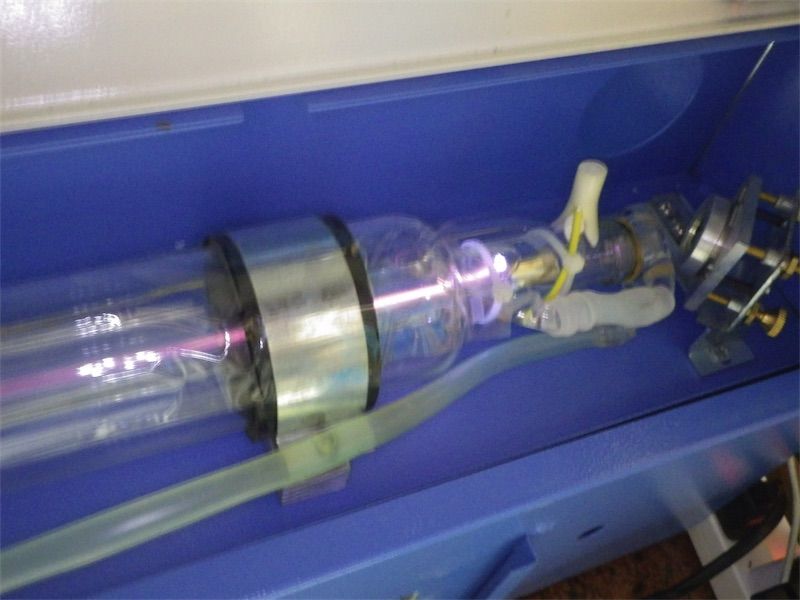

　レーザー管に近いAミラーから調整する。Bミラーにさきほどの紙を貼り付ける。

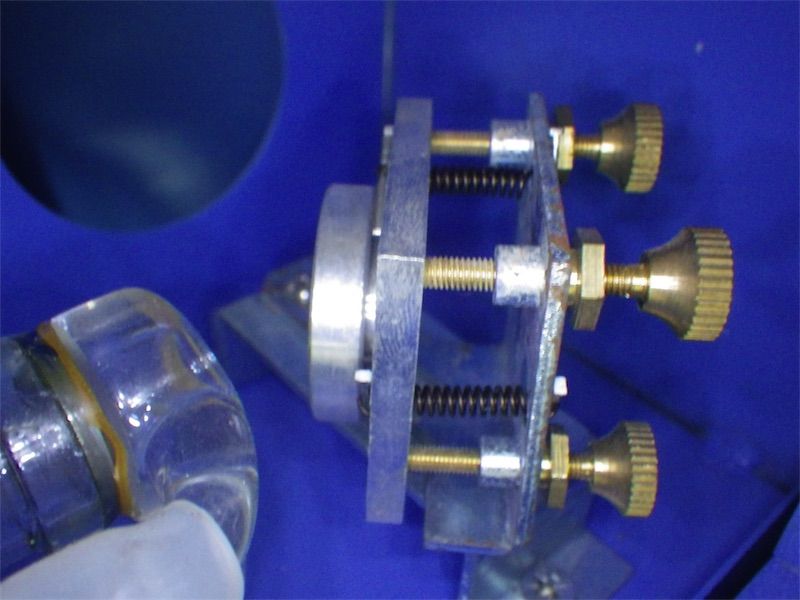

　ネジは3点で留めてある。かなり固いのでラジオペンチで回す。動かしすぎてレーザー光をあらぬ方向に飛ばすとたいへん危険なので、1/4〜1/8ずつ動かしてレーザーを打ち確認する。




　こんな感じだよ。


　このように繰り返し調整した。ほぼOK。

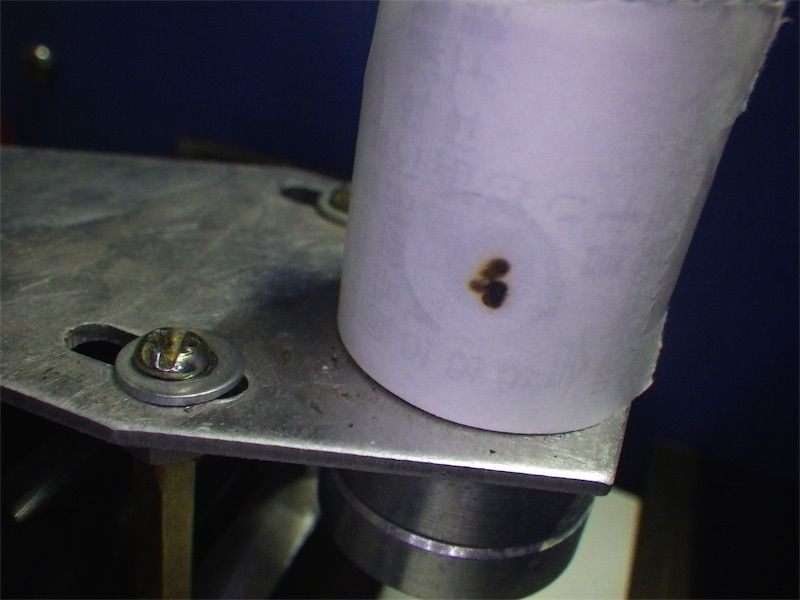

　次にBミラーを調整する。Cミラーに紙を貼り付けては左上側でパシッ、右下側に移動してパシッ。



　紙が燃え上がることもあったのでテスト発光は慎重に。穴が空いてしまうと燃えカスがミラー表面に付着するので清掃も必要。

　ではよさそうなので前回と同じデータ(ラスタデータ、彫刻用)でダンボールを加工。

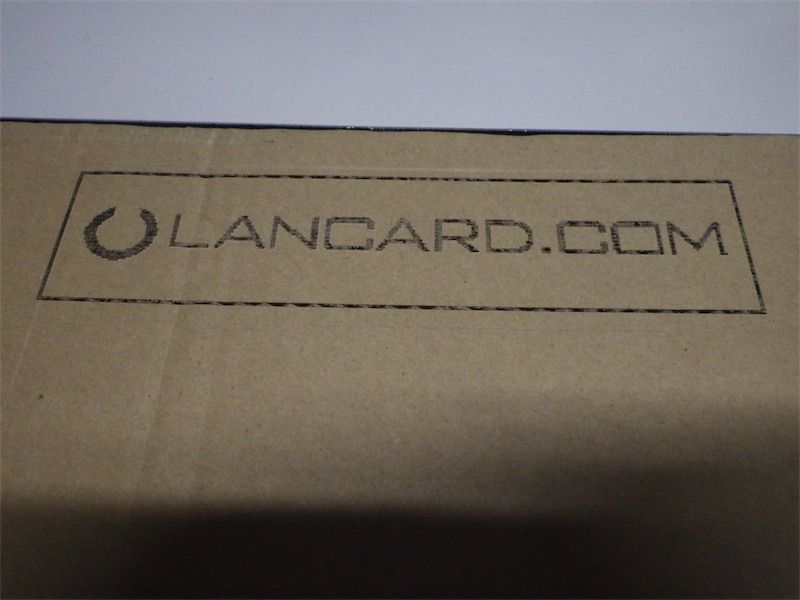

　右端までうまくいった。光軸の調整はよさそうですね。
