　TIの低価格マイコンボードLaunchPadとArduinoライクな開発環境Energiaを久しぶりに使ってみたが、Lチカの次シリアル通信がうまくできない。色々調べて以下のことがわかった。

・LaunchPad V1.5(現行品)とV1.4でホストとシリアル通信するときのジャンパの設定が異なる。
・Hardware Serialに対応したMSP430が必要(M430G2553等)

　MSP430用のLaunchPadは秋月電子でも買えるようになった。Amazonにもある。写真を見るとV1.4のようだが。

ＭＳＰ４３０　Ｖａｌｕｅ　Ｌｉｎｅ　ＬａｕｎｃｈＰａｄ　Ｄｅｖｅｌｏｐｍｅｎｔ　Ｔｏｏｌ(秋月電子)
MSP430 LaunchPad(ローンチパッド)(共立エレショップ)
MSP-EXP430G2 LaunchPad【DEV-10020】(マルツパーツ)

seeedstudio ti msp exp430g2発射台のマイクロコントローラモジュールboooleデバッグプログラム

SeeedStudio
売り上げランキング :

Amazonで詳しく見る by G-Tools

　さて、EnergiaのIDE画面でシリアル通信を行うサンプルスケッチを開いて試しても、ホスト画面のシリアルコンソールにはさっぱり何もでない。YourTubeなどには画面にセンサの値を表示したものがあるのでできるはずなんだが、と調べた。

Energia Serial
Guide to the MSP430 LaunchPad (MSP-EXP430G2)

　これらの資料によると、V1.4とV1.5でJ3ジャンパの仕様が異なる。

V1.4は中央に近い順から VCC TXD RXD RESET TEST となっている。
V1.5は中央に近い順から TXD RXD RESET TEST VCCとなっている。

　V1.4はTXDとRXDのジャンパをタテからヨコに変えるのではダメで、クロスにしないといけない。また、MSP430シリーズのうちハードウェアでUARTを持っているものでないといけない。LaunchPad MSP430に付属しているマイコンではM430G2553が対応している。

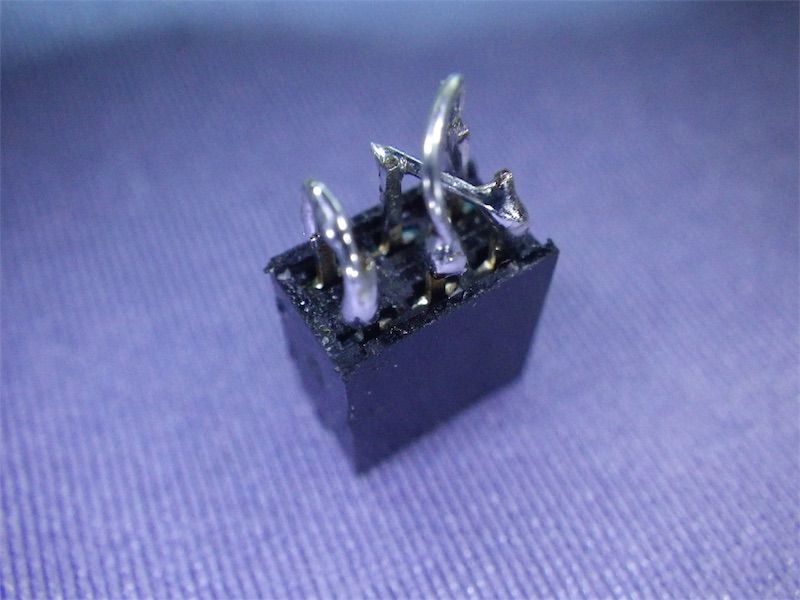

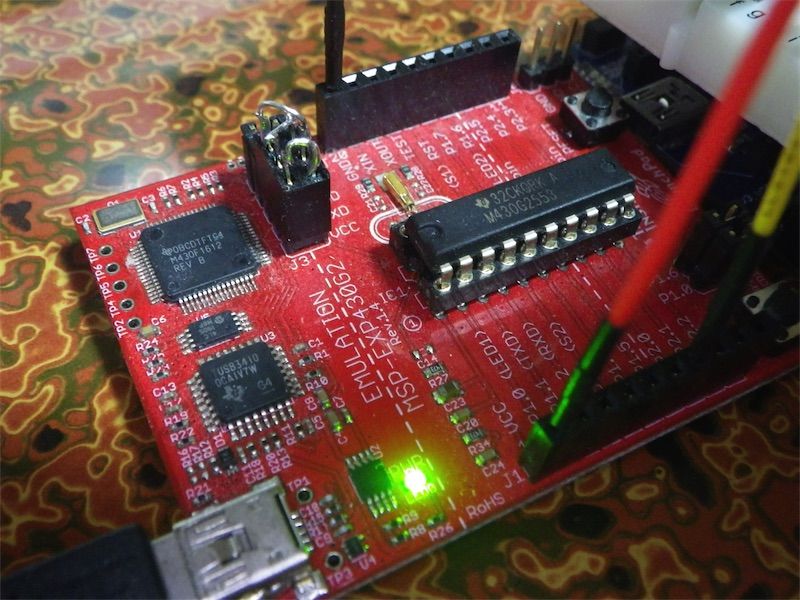

　シリアル通信ができるようクロス対応のジャンパブロックを作ってみた。手持ちの関係で6P。
