水晶振動子の実験用基板

　水晶振動子（または水晶発振子）の実験用基板を作ってみた。
メモ　水晶振動子
秋月電子のD基板を1/4に切ったものに実装。4ピンを出して中央2ピンが水晶振動子の端子、左右の端子がショートプラグで選択してGND。
http://akizukidenshi.com/catalog/c/cboard18/(秋月電子)

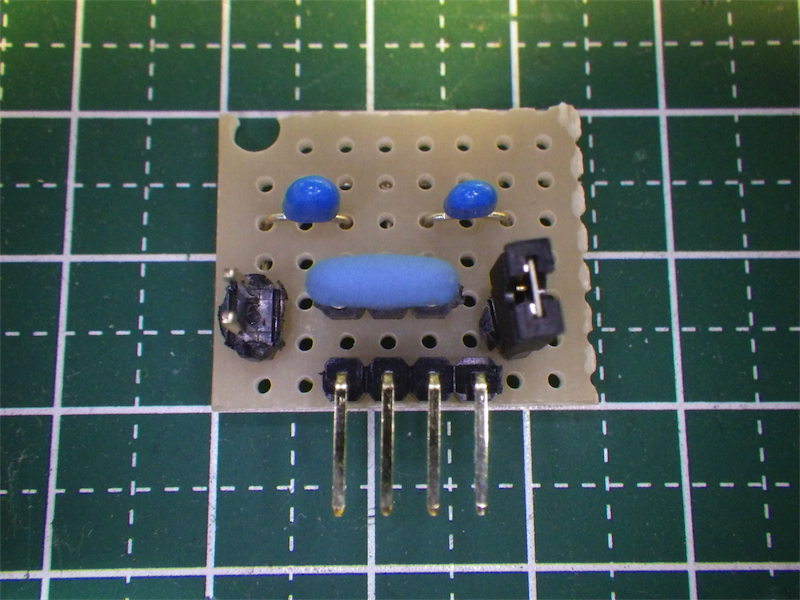

　これはセラロックの例。だいたいどんな配線かはわかると思います。

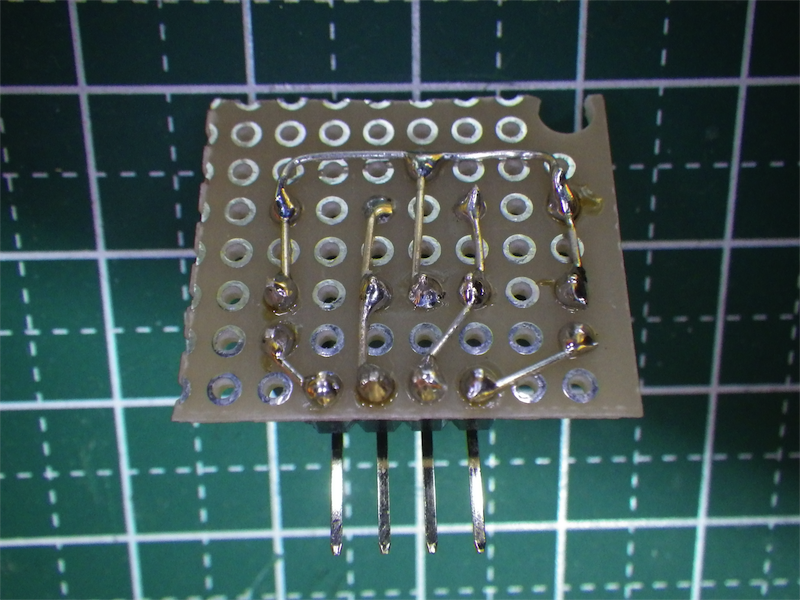

　裏面。


　これでマイコンの実験が楽にできるようになる予定。
